Як виправити музику на E38? Розпинування магнітоли 17-пін, підсилювача Hi-Fi та багато іншої цікавої інформації.

Після покупки машини відразу зрозумів, що робитиму щось з музикою, оскільки штатна Hi-Fi нікуди не годиться. Сам ніколи звук не робив.Тому це аматорське складання і робили ми всі вперше. Думаю, цястаття буде корисна багатьом., хто хоче:- дізнатися як дешевозробити хороший звук або як його зробити дорого, коли розіграєтьсяапетит - дізнатися як при гарній музиці не втратити звуки штатноготелефону
— дізнатися розпинування роз'єму магнітоли дорест
— дізнатися розпинування штатного усилка Hi-Fi
— дізнатися як взагалі підключати автозвук та уникнути нашихпомилок
- як не підірвати конденсатор
- просто в освітніх цілях
:
— позаштатна магнітола Alpine
— Люди до мене підключили магнітолу безпосередньо, без перехідника, відрізавши штатний роз'єм 17-пін (і неправильно розпинали)
— непрацююча колонка у водійських дверях
> — телефон (це важливо, потім зрозумієте чому)
— у багажнику штатний убогий підсилювач (чи він зламаний, чи простопоганий, але звук плоский до жаху)
— просто стрімкий звук

А тепер як усе було:

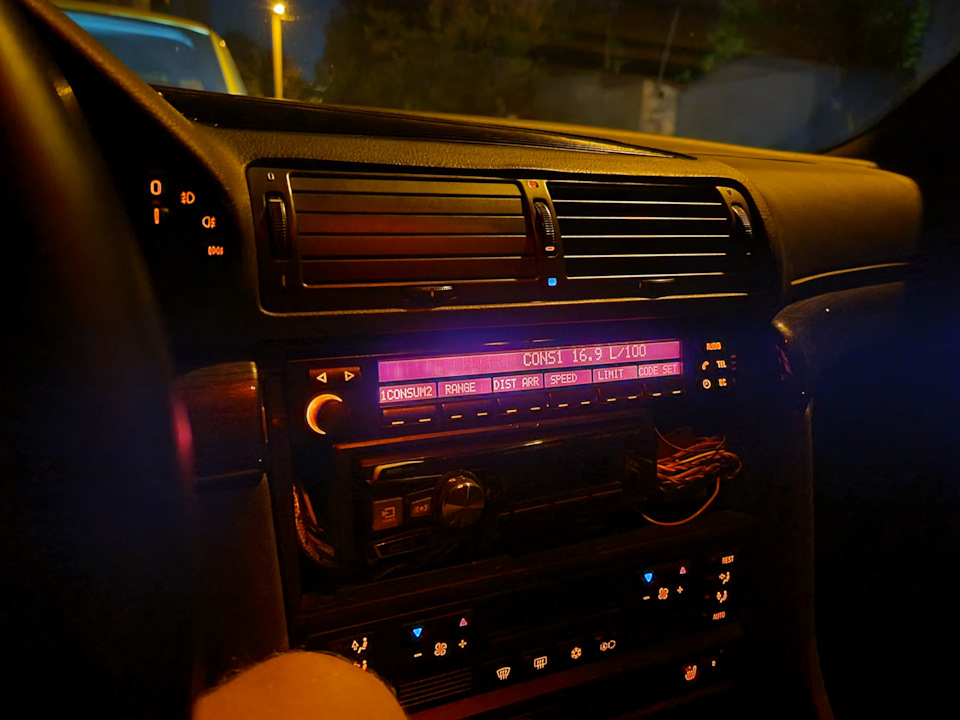

> Почав я, звісно, ​​з магнітоли. А точніше з повернення на місцештатного роз'єму 17-пін (роз'єм із круглими пінами на доресті)

Просто купив його на розбиранні та приєднав за кольорами дроти.

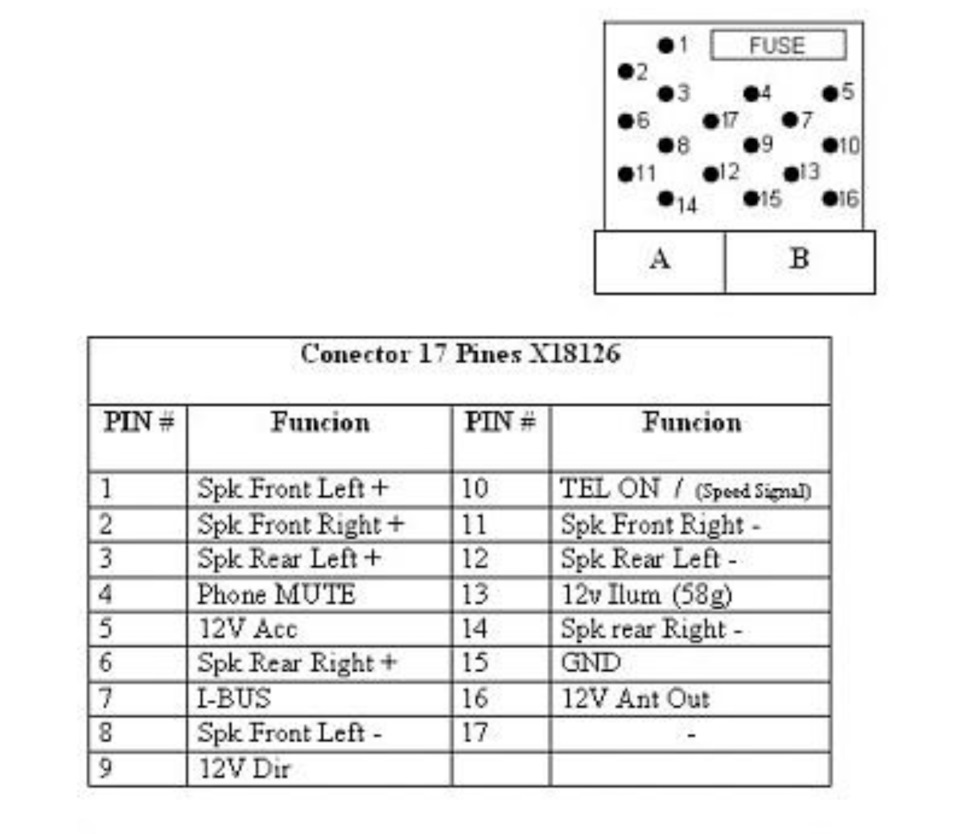

Після повернення штатного роз'єму ситуація з музикою трохипокращилася, оскільки вставив усе тепер через перехідники і такимчином виправив розпинування. Розпинування роз'єму 17-пін магнітоли (дорест) BMW:А тепер просто за кольорами проводів (цей список яписав для того, щоб потім розібратися з підсиленням, хоча по сутіце було необов'язково, але може комусь знадобиться):Номер піна; Основний колір; колір смужка; двері нп.FR - Front Left; полярність

1 жовтий крас fl+
2 син крас fr+
3 жовт чорний rl+
4 білий корич phone mute
5 фіолетів білий 12V ACC
6 син чорний rr+
7 білий жовта цятка ibus
8 корич оранж fl —
9 крас зел 12dir
10 чорний білий telephone on
11 корич Оранж fr —
> 12 корич Оранж rl —
13 сірий червоний 12 підсвічування
14 оранж корич rr —
15 коричневий земля
16 білий антена Але це ми забігли трохи вперед. Повернемося дозламаної колонки в двері. Розібрали двері. Там у коробі стоїтьштатна NOKIA з 4 входами. 13 см. 4/4 ома. 40 Вт. І чомусь 4конектори. Довго не розуміли чому так.
Підкинули іншу колонку. З іншого, все працює. Поїхав на розбиранняза новою такою ж. Там її не знайшли. Були лише з двома конекторами.Сказали, що 4 конектори потрібні для телефону, такі колонкирідкіші. Тоді я не розумів, навіщо телефону ще конектори наколонці. Думав, що телефон якось працює через усилок.

На наступний день поїхали в магазин автозвуку. Там теж ніхтоне розумів навіщо колонка з чотирма конекторами. Два плюси та двамінуси. Всі припускали, що це для того, щоб телефон не фонував чичогось такого. У результаті ми вирішили не вироблятися і купилизвичайні колонки :) Купили пару. 13 дюймові Alpine за 50$.
Недовго думаючи докупили комплект JBL колонки+пищалки+кросовер≈100$.
Вирішили JBL кинути вперед, а Alpine назад.

Приїхали ставити всю цю справу. Зняли карти, карти легкознімаються. Один болт під ручкою та пару акуратних рухів на себе, щоб відчепити кліпси. Акуратно зі штифтом, що закриває двері (кращейого опустити, перед зняттям). Також попередньо раджу відчинитивікно. Наприкінці акуратно від'єднуємо всі роз'єми (насклопідйомнику водія вони хитрі, бмвшние), але найскладніше —плафон внизу дверей. Акуратно підсувати плоскою викруткою.Поставили всі колонки. Спершу поставили без кросовера для тесту. Якзгодом виявилося – так не можна робити. Але це ще не найгірше, щоми зробимо :) Як ми зрозуміли, кросовер перетворює сигнал і напругуна сприятливе для колонок. У нього вставляється + і - з дверей, а знього виходить + і - на їжалки і колонку. Закріпили ми йогобанально – термоклеєм. У районі ручки дверей. Без кросовера звукбув жахливий. Коли поставили кросовер:трохи стало краще, але зпищалок ніби віяв вітер замість прекрасного вокалу. Як пізнішевиявилося – проблема була у штатному посиланні. Самі пищалкивстановилися легко замість штатних. Достатньо було лише злегкарозтиснути кріплення. Колонки довелося поставити через гумовішайбочки, тому що вони виявилися довгими для штатного короба. Щостосується задніх колонок Alpine:там все стало ідеально. І загралотеж.

Нарешті включили всю цю справу і звук дійсно перейшов на новийрівень. Було не ідеально, але вже дуже добре. Трохи пізніше язрозумів, що зникли звуки від телефону. Звуки натискання клавіш, дзвінок та гучний зв'язок. А найголовніше – характерні сигнал привключенні запалення та дзвінок. Виявилося все дуже просто. 4конектори на штатних ноках є тільки на передніх динаміках. Плюс тамінус для музики та плюс та мінус для телефону. Чому ці дроти булипросто об'єднані? Ми це перевірили. Тому що за будь-якого сигналувід телефону, музика пропадає і не повертається до від'єднаннядроту телефону. А нокія з чотирма конекторами могла одночасноробити дві справи. Звук телефону втрачати не хотілося. Все ж такиретро :) Але і Нокії повертати теж було не варіант. Рішення простеі геніальне:використовувати штатну пищалку (яку ми замінили на JBLі збиралися викинути) як окрему колонку для телефону. Тут усепросто. Усадили її на термоклей, як справжні СТОшники. Прямо нанижню стінку штатного короба колонки. І потім припаяли до неї + і –від телефону. І все працює. Трохи тихіше, ніж раніше, але працює.Через час я усвідомив, що купівля 13 см колонок – не найкраща ідея.Набагато легше і краще купити, наприклад, 16 см та проставку.Зазори заклеїти будь-яким матеріалом для автозвуку (нап. Шумкою абопоролоном). Мб у майбутньому так і зроблю сам. Пару днів поїздившиз новими колонками, зрозумів, що час рухатися далі. Так вийшло, щомені віддали непогану апаратуру, а саме:
1. Саб Kicx та підсилок для нього Ground Zero
2. Підсилок для колонок Kicx
3. Конденсатор Kicx
Дуже довго возив її в багажнику як муляж, настав час оживити муляжі перейти до наступного рівня автозвуку. Тут я до останньогосумнівався, що ми впораємося з установкою самі і думав віддатикомусь це все діло на установку. Тут все почалося просто зі штаногоусилка. Ми знайшли його в багажнику зліва під стінкою обшивки, щовідкривається. Який був наш жах, коли ми побачили кількість дротіву ньому… Чекали ми побачити плюс мінус на кожну двері та сигнальнідроти з магнітоли, а побачили по 100 500 плюсів і мінусівнезрозуміло куди й навіщо. Насамперед ми чикнули всі дроти :)жартую, спочатку розібралися. А от і розпинування підсилювача Hi-FiBMW E38:

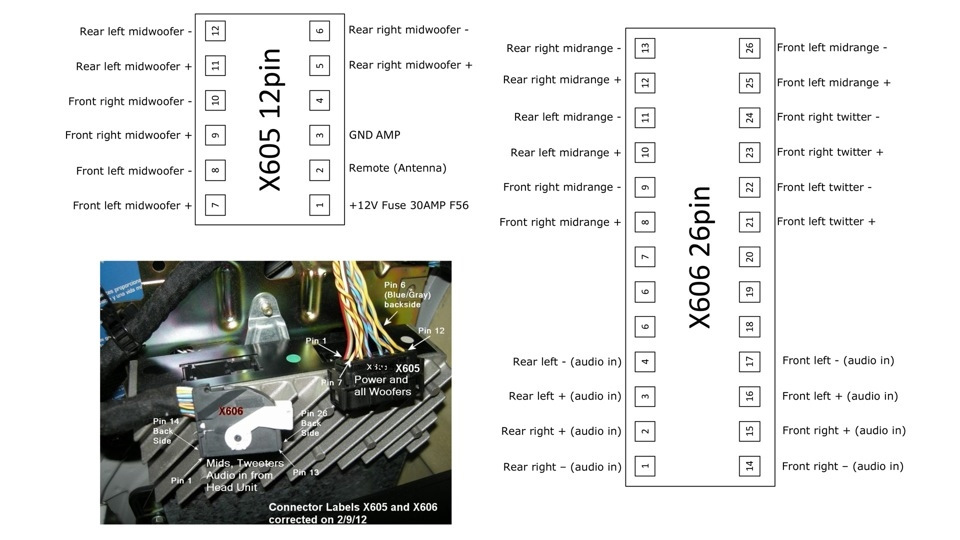

26 ПІН РОЗ'ЄМ: (дроти з підсилювання колонкамМЗС-твіттери більшого розміру, ТВІТЕР-маленькі високочастотникибіля основних твіттерів)
13 МЗС син сір rr —
12 МЗС син чор rr+
11 МЗС жовтий сір rl-
10 МЗС жовт чор rl +
9 МЗС син корич fr-
8 МЗС син біл fr+
26 МЗС жовт корич fl -
25 МЗС жовтий білий fl+

24 ТВІТТЕР син корич смуг fr —
23 ТВІТТЕР син зел смуг fr +
22 ТВІТТЕР жовт корич смуг fl —
21 ТВІТТЕР жовт зел смуг fl +
12 СІН (виходи на великі колонки у дверях)
5 син крас rr +
6 син біл rr —
7 жовт крас fl+
8 жовт корич fl-
9 син крас fr+
>
10 син корич fr-
11 жовт корич rl +
12 жовт сір rl —

Те саме, тільки у зручнішому форматі по дверях:

Права задня:

середник 12 син чор RR+
середник 13 син сір RR-
низ 5 син крас RR+
низ 6 син білий RR-

Ліва задня:

середник 10 жовт чор RL+
середник 11 жовт сір RL-
низ 11 жовт корич RL+
низ 12 жовтий сер RL-Права передня:
>

високий 23 син зел FR+
високий 24 син корич FR-
середник 8 син біл FR+
середник 9 син корич FR-
низ 9 син крас FR+
низ 10 син корич FR-

Ліва передня:

високий 21 жовтий зел FL+
високий 22 жовтий корич FL-
середник 25 жовтий білий FL+
26 жовтий корич FL-
низ 7 жовтий крас FL+
низ 8 жовтий корич FL-
< /Ви самі навіть не уявляєте як боляче різати штатну проводку.Зазвичай для таких людей окремий котел :D
Але, як виявилося – не дарма чикнули.
Результат не змусив себе довго чекати. Насичений звук. З басами, середніми та високими частотами. Само підключення підсилка не суперскладне. Було прокладено тюльпани від магнітоли до усилку вбагажник. З усилка просто виходи на колонки з розпинування вищі.Усилок прикрутили до обшивки багажника зліва. Вона добре тримає ітуди зручно вивести дроти від штатного усилка без подовження.

Недовго думаючи перейшли до саба. Спочатку зробили все ненайкращим чином. Не повторюйте наших помилок. Підключили плюс тамінус від акумулятора перетином 0, 75. Як виявилося щонайменше 15перетин рекомендують використовувати. Наслідки можуть бути різними.Але в моєму випадку був відчутно недонасичений звук, порівняно знормами проводами і на більш високих гучностях підсилкивідключалися і звук короткочасно пропадав. Ось такі були проводи. Здроти ми швидко виправили. Поставили на мінус 20-й перетин і наплюс 15-те так, у нас синій — мінус А тепер до конденсатора. Навіщовзагалі конденсатор? Він бере дуже швидко електрику з акумулятора ішвидко її відпускає. Для музики це важливо, наприклад, під часбасів.

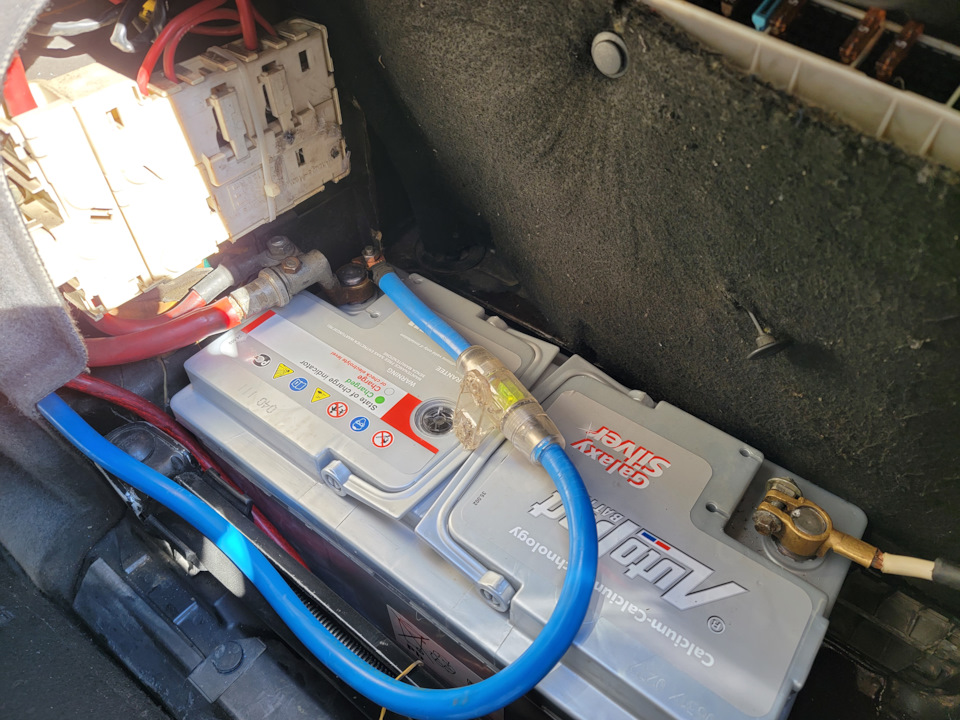

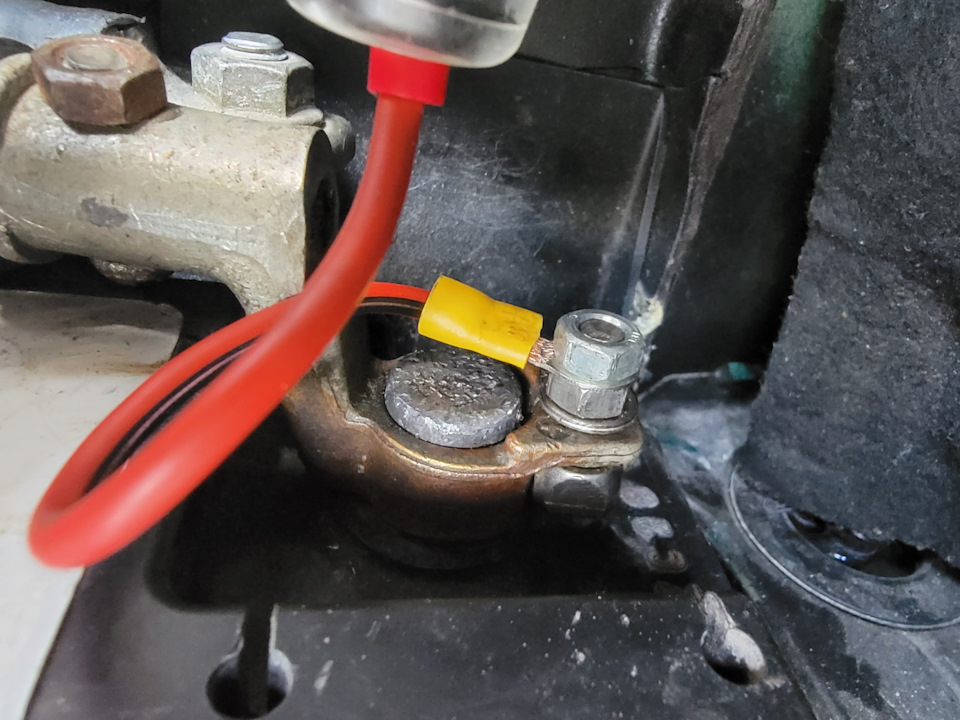

По суті все просто. Плюс і мінус через запобіжник від акумуляторапростягаємо над дахом багажника до кондера, який ми закріпили запідсилювачем для колонок (наприкінці багажника). Від нього живленняПАРАЛЕЛЬНО (важливо, щоб не послідовно. Тобто на кожен усилококремі дроти від кондера) проводимо до усилок. Яквідомо:конденсатори вміють вибухати, тому ми нехило лякалися підчас його підключення. Якщо коротко:кондер потрібно підключатиплавно. Як це зробити? Наприклад взяти лампу розжарювання тапідключати через неї. Навіщо? Якщо різко підключити – буде великаіскра. Хоча можна і різко, але краще через лампочку :) Конденсаторне можна в жодному разі закоротити. Від цього він здіймається івибухає. Так як він має короткочасний ефект акумулятора, потрібнобути уважним. Так як навіть якщо ви його відключите від живлення –є шанс його поменшати.Щоб цього не сталося, рекомендую привідключенні або почекати якийсь час (скільки точно не знаю, думаюгодини дві) для його розрядки. Ну а краще просто додати плюс імінус від лампи розжарювання і розрядити його. Це робиться не довше10 секунд. Поки лампа не згасне. Після підключення кондера мипровели живлення від нього для підсилювання колонок і щойноприкрученого до відкидної стінки в багажнику (під якою ранішестояло штатне усилок) підсилка саба.

коса саба, що йде до усилку
Саба. Підключили сам саб через конектори куплені в будівельномумагазині для зручності зняття саба, у разі чого і все шикарнозапрацювало. Ось це вже відповідний звук сімці. Не забувайте наусилках для сабів вибирати режим саба, тому що ми спочатку невибрали і саб був як звичайні колонки. Якість звуку ви можетеоцінити самі з цієї історії:
Приїхав до друга показувати музику у нього на подвір'ї. Він живе утриповерховому будинку з невеликим двориком. Під час короткочасногопрослуховування музики з дому вибігли сусіди з нерозумінням такриками "щО ВІДБУВАЄТЬСЯ? ". На що спокійний чоловік на лавцівідповів:— Нічого, люди музику просто слухають :)
результат. (але не остаточний, трохи пізніше прибрали соплі зпроводів) Все шикарно, але залишилося одне питання, можливо хтось укоментарях підкаже. Під час басів просідає напругу. Це видно полампах у салоні, на багажнику, дверях. Іноді слабші, інодісильніші. На заведеному чи ні двигуні. Акум зовсім новий 110 ампер.Йому тиждень. Генератор 1000% працює. Віддавав його нещодавно напрофілактику. Незабаром закину продовження про Android магнітолу.Яку вибрав та яка приїхала. Тонкощі підключення.
а ось і вона
