б Прості 3х мілімітрові діоди (кольори на вибір, лампочка на 2хногах)
<
ДУЖЕ ВАЖЛИВО:СМД діоди намагайтеся сильно не перегрівати а товмирають, і дотримуйтесь полярності, щоб не заплутатися перепаюйтедіоди по одному! центрального входу стороні магазинчику там всеє.Ну і звичайно, каніфоль, хороший припій, бажано гостре жалопаяльника т до смд діоди дрібні./>
Тут використовуються 3х міліметрові прості діоди, по одному накнопку, знімаємо карти, потім знімаємо блоки з кнопками з карт, розбираємо корпуси вони на клямках і перепаюємо діоди.
3. Кнопки зліва від керма (задні габарити, регулятор яскравості, регулювання фар та ЕСП):
Здесь використовуються 3х міліметрові прості діоди, задні габарити1шт, регулятор яскравості 2шт, регулювання фар 3шт, ЕСП 1шт .Подіємо панель з кнопками і тягнемо на себе, від'єднуємо роз'єми, знімаємо та розбираємо кнопки, і звичайно перепаюємо.
4. Кнопки підігріву сидінь:
Тут використовуються 3х міліметрові прості діоди, підтягуємо ітягнемо вгору панель з кнопками там 4ре зашовки, від'єднуємороз'єми, знімаємо і розбираємо кнопки, перепаюємо.
<

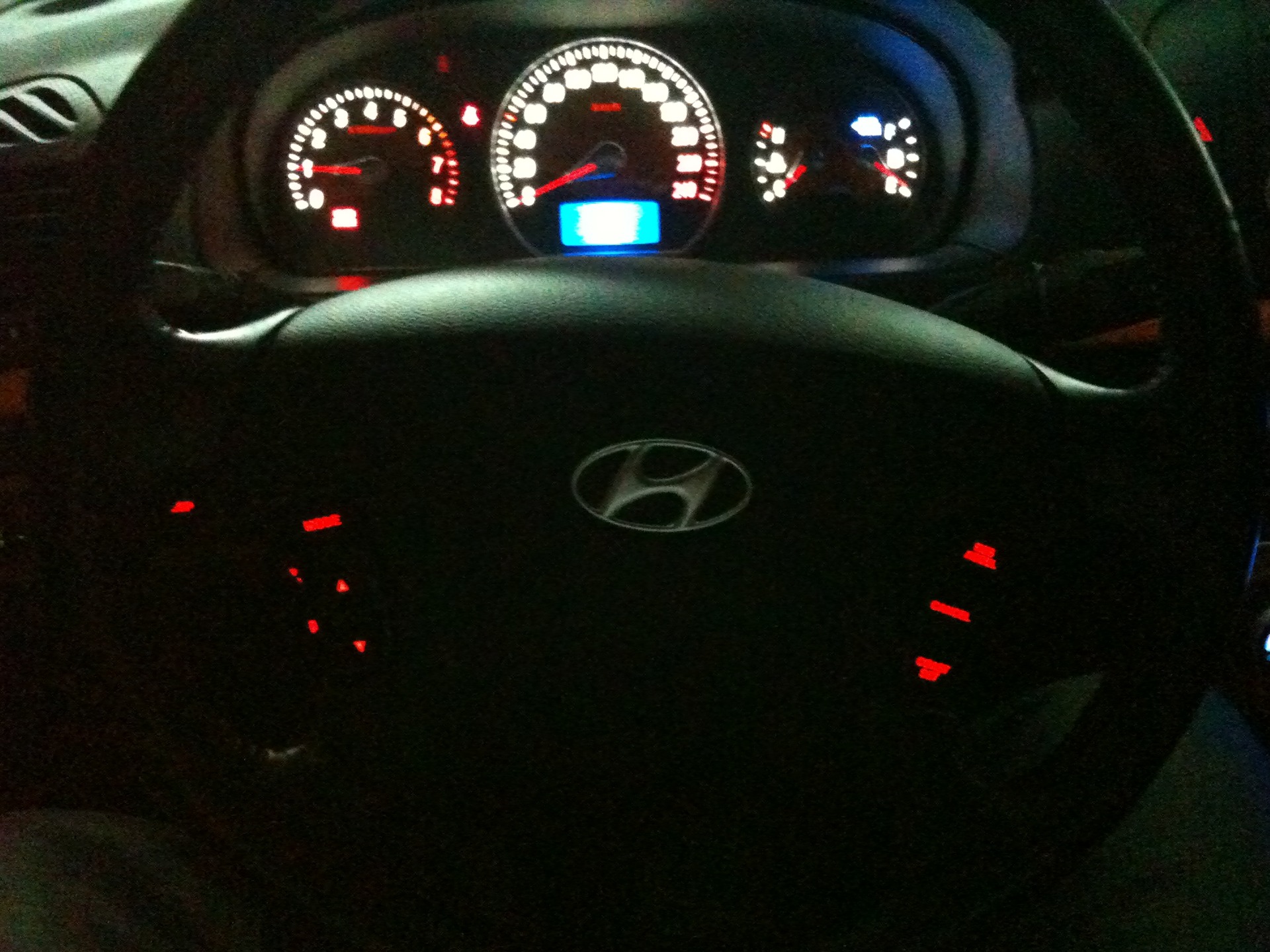

5. Кнопки на кермі:
Тут СМД діоди, по одному на кнопку. Знімаємо мінусову клемуакумулятора, знімаємо сигнал з подушкою на кермі (два втопленіболти з боків подушки) відкручуємо і на себе, але акуратно несмикайте там дроти, відкручуємо плоки з кнопками, від'єднуємороз'єми, розбираємо і там шурупи. .

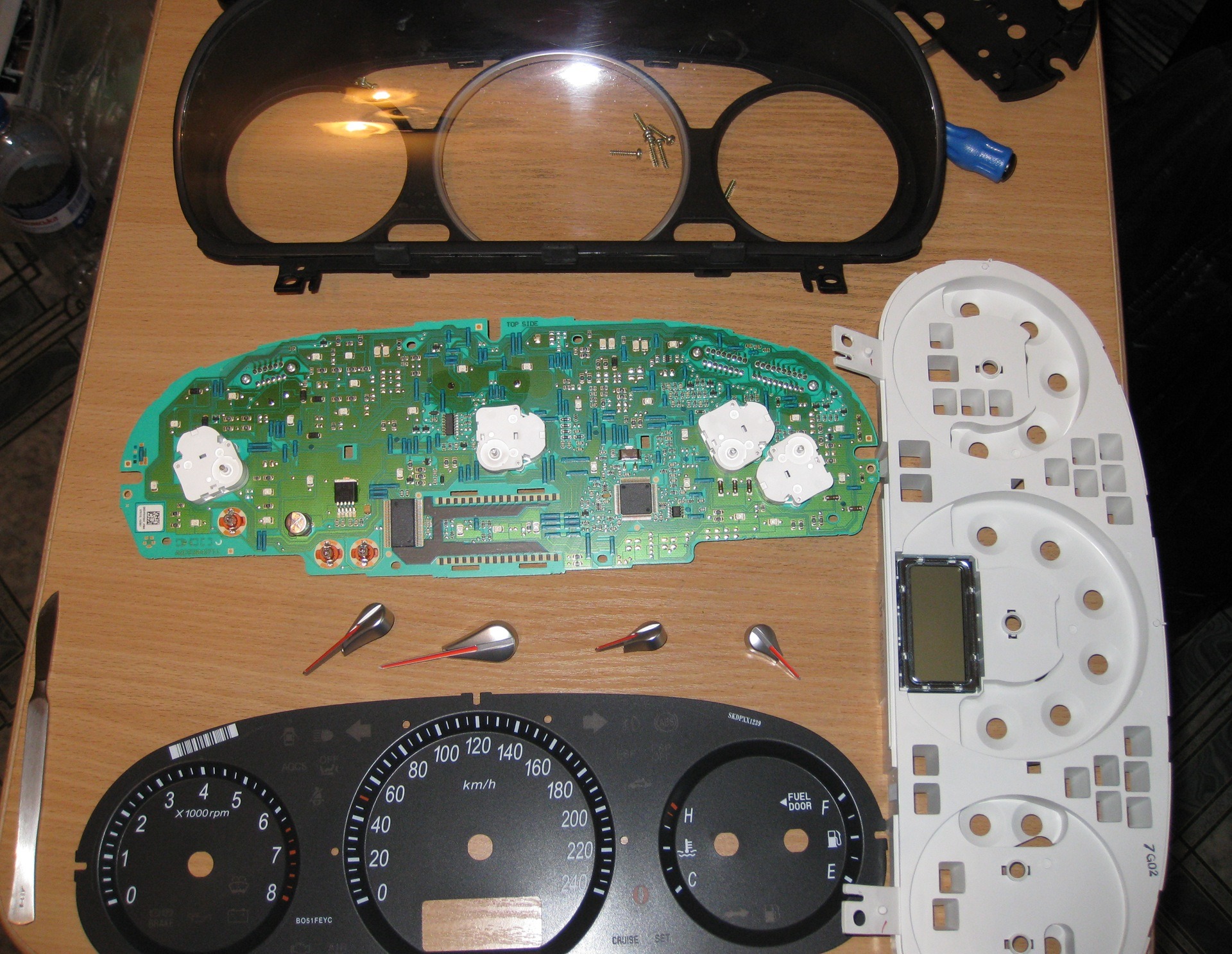

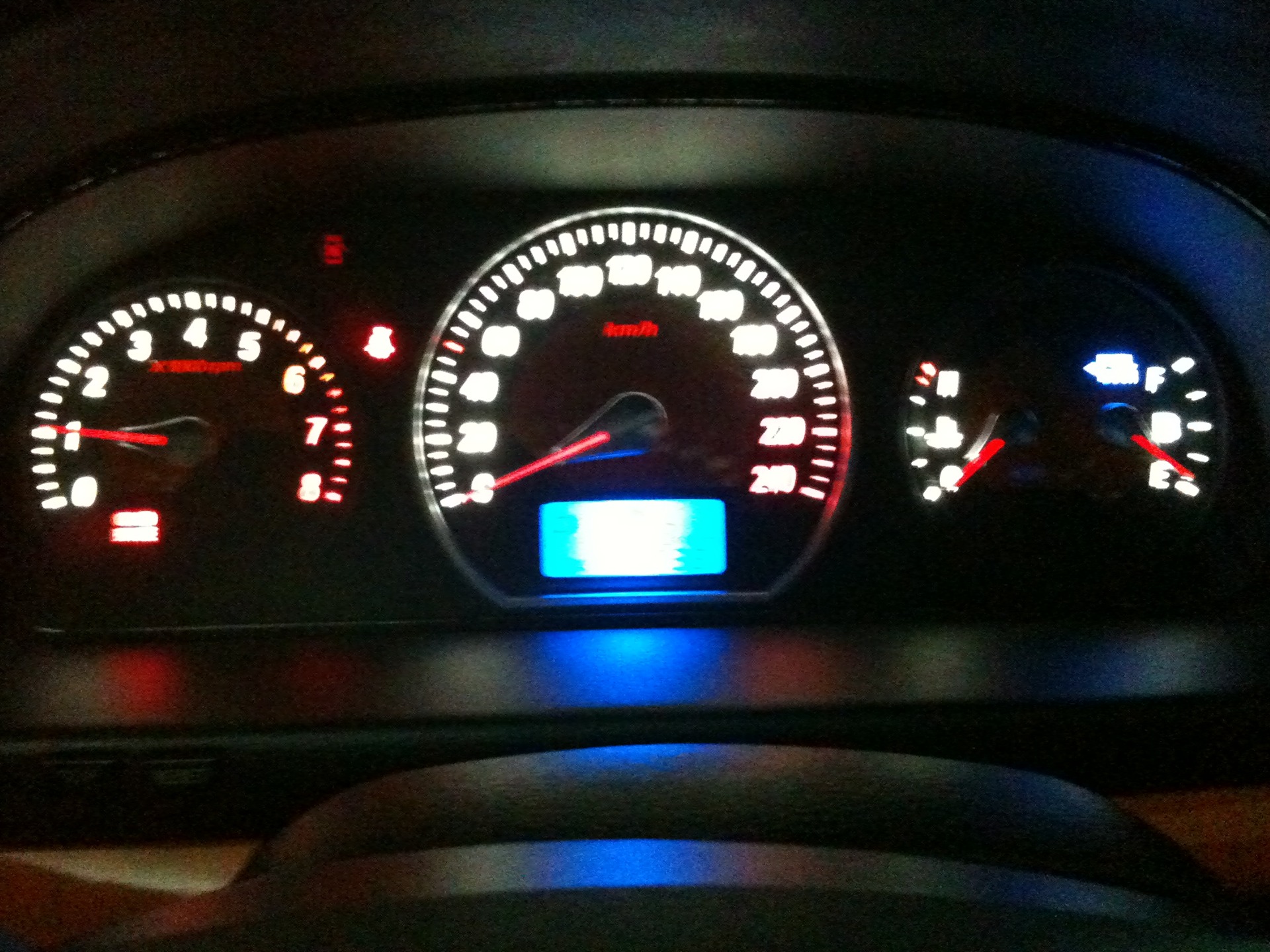

6. Приладова панель:Тут скрізь СМД діоди, знімаємо панель що підприладом, відкручуємо 2 шурупи, від'єднуємо роз'єми, розбираємокорпус приладки і тут дуже важливо! робимо замітки як стоятьстрілки і не провертаючи їх просто стягуємо на себе (обережнотендітні) потім також не провертаючи садимо назад, ззаду шурупи івідгинаємо залізки, і у вас залишається тільки плата, благо тутекран не припаяний, кількість потрібних діодів можна підібративикористовуючи фото плати, паяєм.

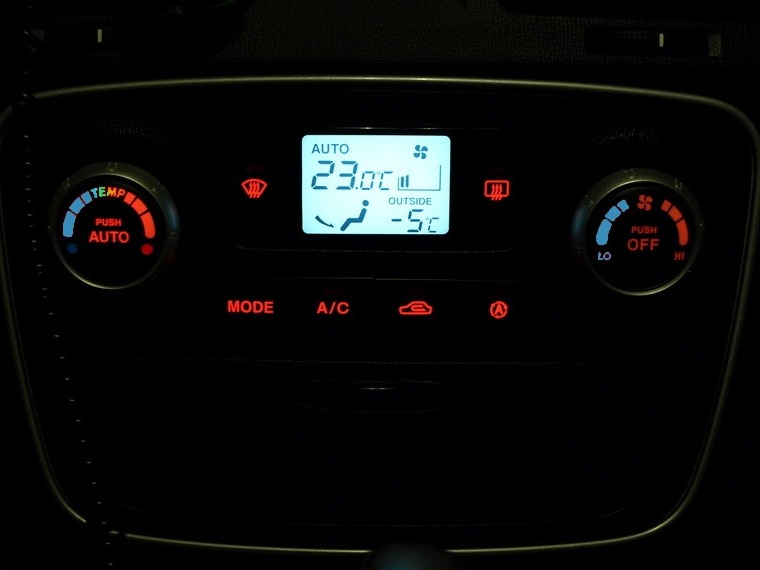

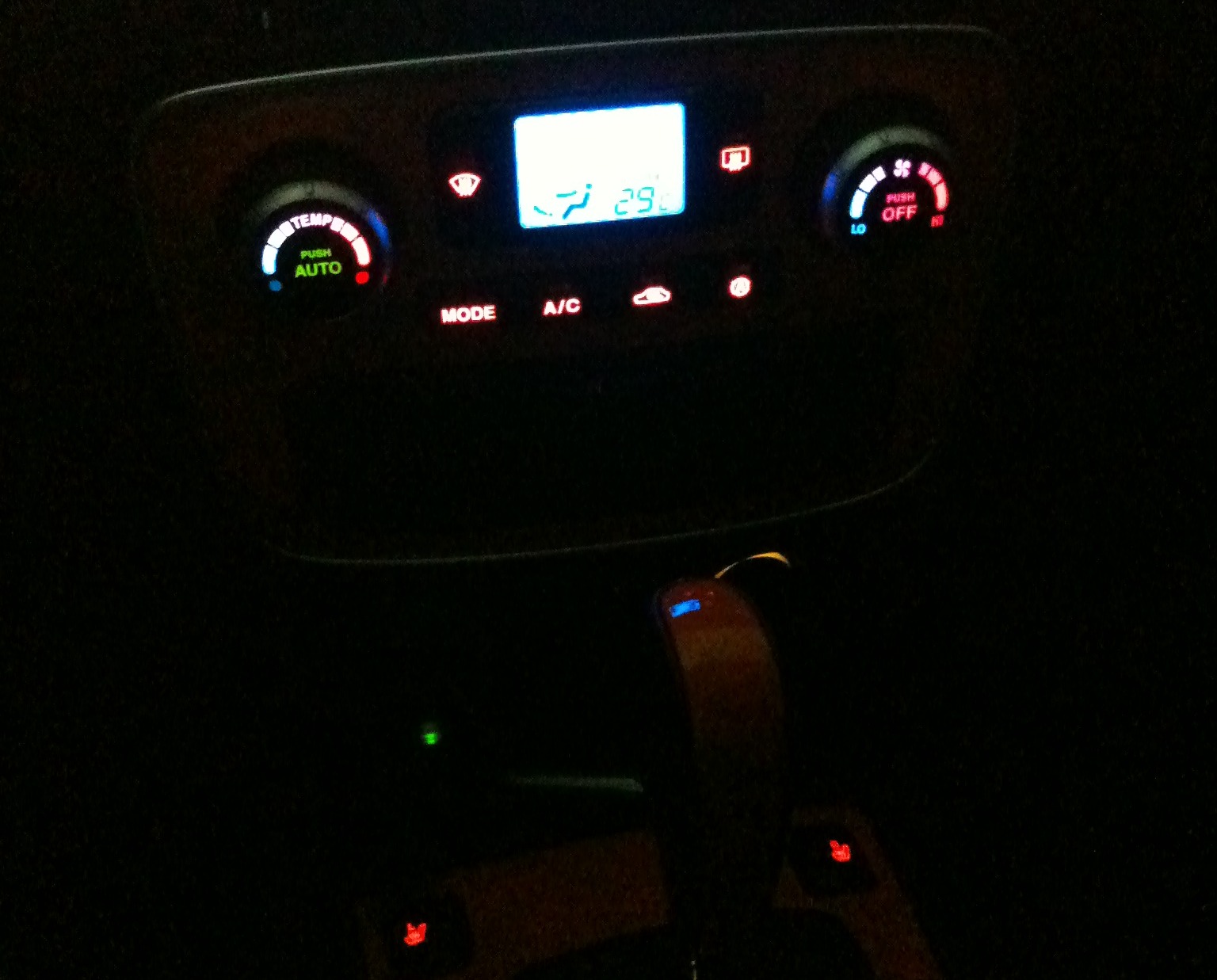

7. Клімат або кондишин:
Тут скрізь СМД діоди, по 1му на кнопку, 12шт під екраном, і десь по9шт у крутилках вони просто стягуються на себе, можна подивитися! Подіваємо і тягнемо на себе панель з кліматом (кондиціонером) ікишенькою там 4ре зашовки, від'єднуємо роз'єми, знімаємо ірозбираємо корпус (крутилки просто стягуються, порідня панель назасувках, лицьова плата з екраном просто знімається з різьома, переріпая діоди не поплавте пластик регуляторів (крутилок), екранвпаяний на 20ти ногах і під ніг 1 можна зібрати припій на міднийдріт, якщо досвіду в пайці немає краще віддати в майстерню нехайрозпаюють і впаяють. Діоди 3шт, поки знятий клімат можна підлізти ізняти годинник, відкручуємо 3 шурупи, 2 побокам, 1 зверху, корпусна клямках, щоб не випоювати екран відкушуємо бортики на біломуподіумі екрана з боку ніг екрану і акуратно просто відгинаємо його, відклеюємо .
Може все це і звучить дуже геморно, але насправді все просто іелементарно, головне не поспішати і бути уважним, все розбираєтьсяі демонтується як конструктор, що так вирішився. Удачі!
Коментарі20
Цікавить які смдшки потрібні 3528 чи 2835?
Доброго дня, зможете підказати як зняти панель приладів?
Добрий день,Хороша стаття. У мене проблема не горить одне підсвічування (крутило) температури в панелі клімат-контроль. Підкажи будь ласка, як розібрати панелі клімат-контролю. І десь там знаходиться лампочка.
Привіт! 1. Там не лампочки а діоди на платі. 2. Крутилку можна зняти не знімаючи самого клімату просто потягнувши на себе, не бійся нічого не поламаєш. легко знімається всім блоком, потім залишається лише відключити один роз'єм. зрозумієш, що далі вс...
Як назад припаяти світлодіоди вони дуже маленькі як паяв?
Та елементарно, там з боків по одному контакту, прямі руки і паяльник з тонким жалом, та й для зручності пінцет, якщо не вмієш паяти не псуй плату, віднеси в майстерню і попроси перепаяти.
вийшло круто, таке питання. ти не міг мені зробити так само з підсвічуванням, скільки грошей?
Соррі але ні, згодом зовсім туго, так ти сам зніми все і віднеси в пункт ремонту електроніки, там за пів години все перепаяють.
Тільки на твоєму фото побачив, що виявляється підсвічування кнопки круїзу є)))
Круто!
а регулювання яскравості працює? Не сильно б'є біле підсвічування в очі вночі?
Так, звичайно все працює, не сліпить, можна прибрати на мінімум і норм, є ще варіант чергувати на приладку сині і білі діоди, і вийде приємне світло блакитнуватого відтінку, і менш яскравий
а колір кпп змінював? я зробив червоним, але кнопка нейтралі не горить.
супер. а на клімат це білий колір? думаю які кольори краще зробити...
немає всі екрани з синім підсвічуванням, білі тільки прилади, спідометр і тахометр, кнопки все з червоним підсвічуванням
AlexXxoneДуже заліково! Хочу зробити і собі (синю). Тільки ніде в місті не можу знайти стрічку 3028. Є тільки 3528. Ось мені цікаво - чи підійдуть діоди цього розміру? Або все ж шукати 3028, як ти і писав у своєму звіті?
заліково, на сонаті попередньої своєї машини теж робив, струму синю, на NF ніяк руки не дійдуть зробити, але теж буде синя, тому що, штатний мафон з телевізором прийшов з синім підсвічуванням.
Головне при пайці не перегріти, вони цього бояться, це відразу видно з нестабільної роботи, а так ні
А мені тут ідея прийшла використовувати RGB діоди + контролер. Потім можна взагалі під настрій міняти.
Та тут не так просто. скрізь на платах на діоди по 2 контакти а для ргб треба більше, тому потрібно додаткову проводку скрізь пускати а це гемор ух який, у мене сусід так зробив, він якраз на кафедрі оптики вчиться і нишпорить в цьому капітально, так...
