Камера заднього виду (UPDATE 17/05/15)

Від колишнього власника авто залишилася однодинова магнітола з 3, 5"тачскрином (Hyundai H-CMD4032). Було прийнято рішення встановитикамеру на ручку відкриття 5 дверей.

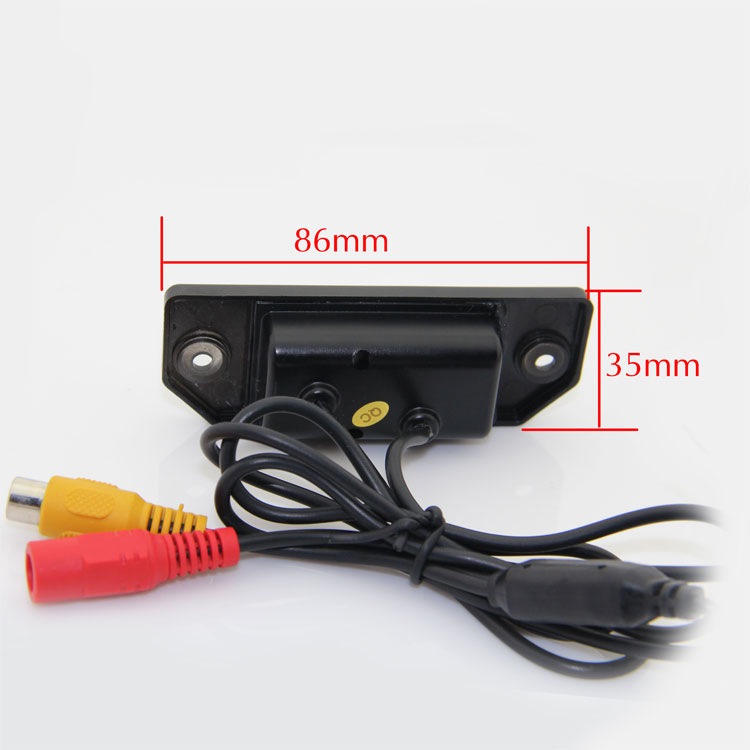

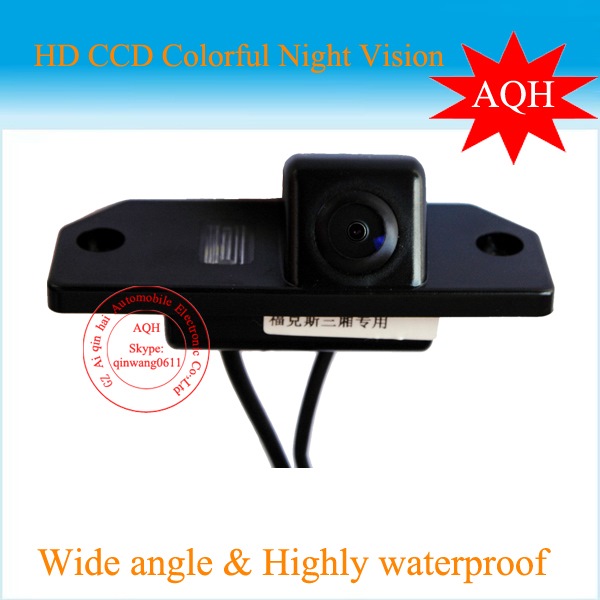

Ще до НГ була куплена сама камера ru.aliexpress.com/item/Pr…
| C-MAX | MONDEO
Підштовхнули до установки лампочки, що перегоріли, підсвічуванняномера, замість однієї з яких повинна стояти камера. Плюс до цьоговже були помітні грибки з нижньої та бічної частини задньоїнакладки ручки, там корейці не по всьому периметру проклеїлиущільнювач. Економники ... Пару центів вартості, а тепер у всіхкупа проблем.
Можливо погано шукав, але дохідливих і докладних записів особливоне знайшов, крім цих дуже корисних тут і тут.
1. Простягнув дріт від магнітофона низом, з правого боку салону.Тут почалися перші проблеми, розумна книгаvnx.su/content/avto/hyundai/getz.html каже, мовляв проблем немає —витягли пістони і накладка порога (85871-1C010WK) легко виходить ізскоб кріплення. Хріна… Думав виламаю, а вона не піддається. Післядвох підходів із перекурами, руками знизу намацав болти кріпленняцих гадських скоб, коміром і головкою на 10 (можу помилятися)вдалося відігнувши накладку викрутити її разом із скобами.Оглянувши механізм кріплення, бачимо як пластик намертво затиснутийцими скобами.

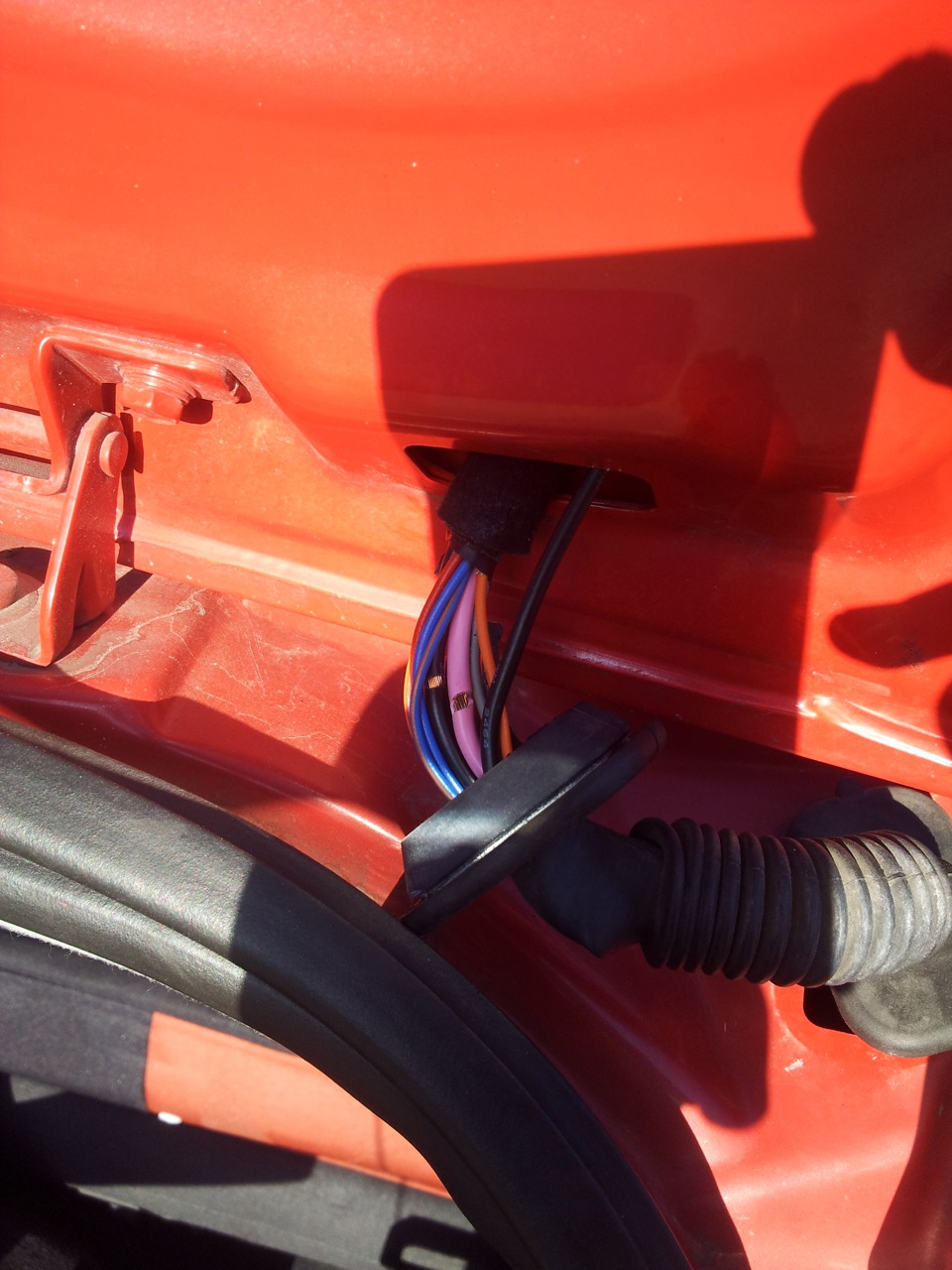

2. Далі зняв обшивку 5 дверей - https://megadriver.org/logbooks іправу бічну панель багажника - https://megadriver.org/logbooks, https://megadriver.org (де проводка йде в гофру). Дуже допомігшматок оптики в ролі протягування проводки камери в гофру. >

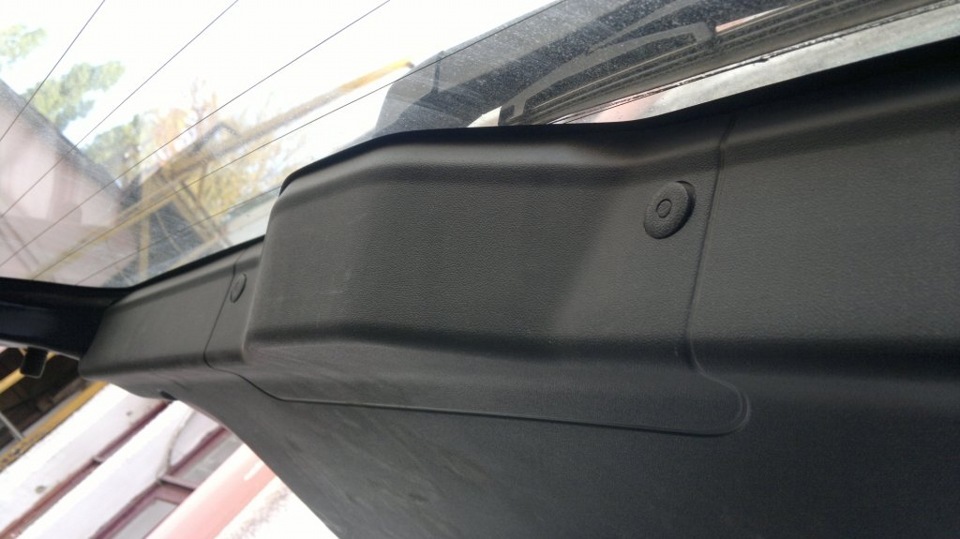

Зверніть увагу і не повторюйте мою помилку зняття цих 2 пістонівп'ятих дверей! Тільки після висмикування їх пасатижамиспостерігаємо як вони легко знімаються :). Потрібно втиснутивсередину центральну "пимпочку".

пістони

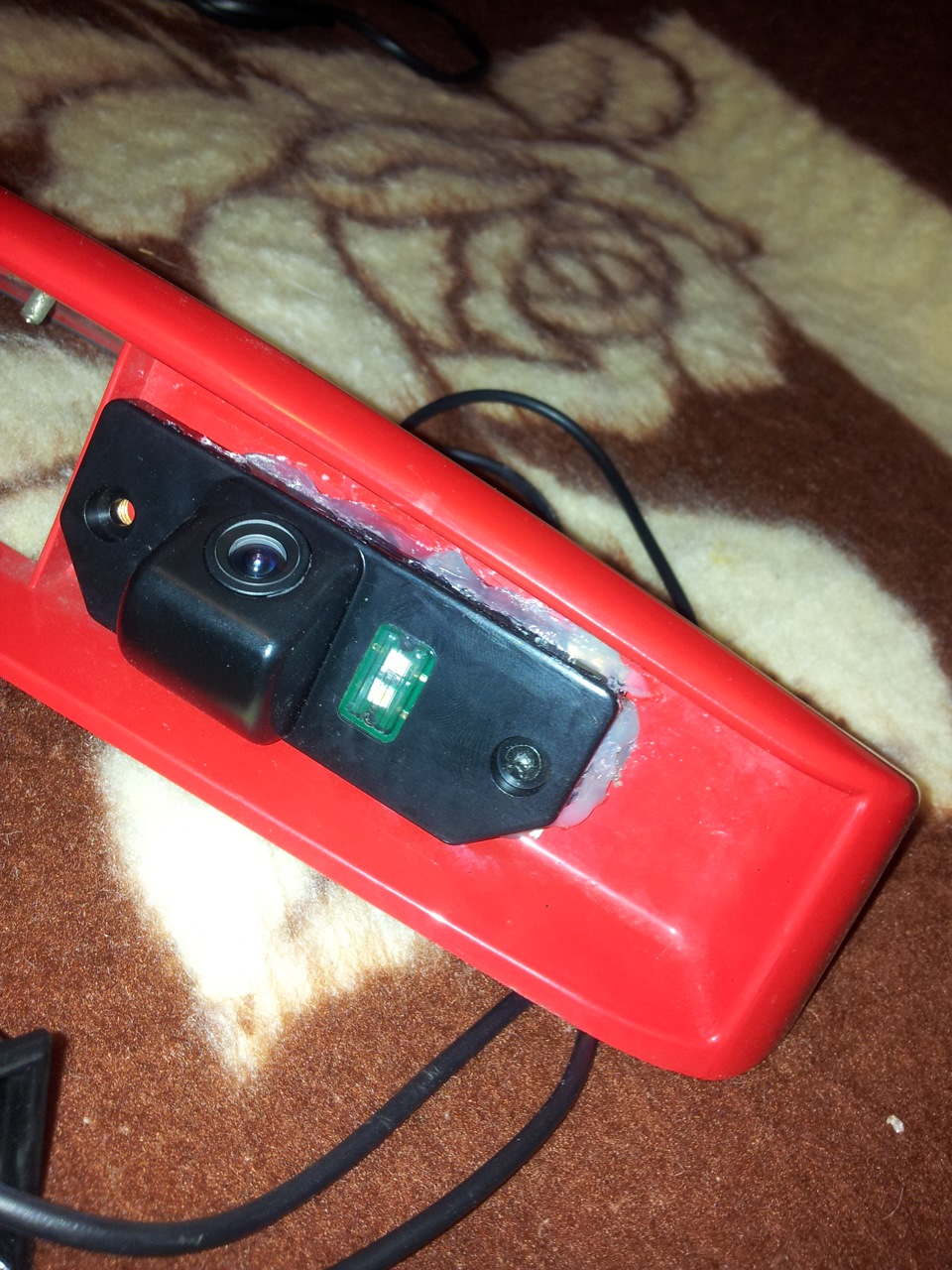

3. Забрав додому ручку 5 дверей, де знежирив та проклеїв заново 2шматочками ущільнювача 87312-1C510. З камери викрутив кришечкузадньої частини (там все залито герметиком), в результаті камераперетворилася практично на плоску із заднього боку.
На дірки для болтів камери наклеїв гайки, для її рівномірногопідняття в кишеньці ручки. Все рясно залив термоклеєм (температурувлітку тримає нормально після року експлуатації).

4. Усю цю справу приніс назад, іржу на дверях трохи зачистив іпідфарбував коректором, закрутив назад накладку з камерою. Далідовгі ігри з паяльником, підключився теж до білого дроту, як зробивРоджер https://megadriver.org Якщо не забував, місця паяння зверхузмащував Liqui Moly Batterie-Pol-Fett 7643 — мастило дляелектроконтактів.
Встановив запобіжник у розрив (2А) на живлення діодногопідсвічування.
5. Зібрав весь бардак у салоні та підключив до магнітофона. Тут домене доходить як я тупанув, дивимося самі

Кабздец

Переробляти цього дня вже не став, працює!
Камера 15 баксів, тканина ізолента 20 грн. (або як там вонаназивається), стяжки навіть не пам'ятаю за скільки купував, 1силіконовий стрижень — 6 грн., протяжку отримано в тимчасовекористування на кулі.

UPDATE 17/05/2015
Переробив камеру, опустив трохи нижче на одну маленьку гайку.Поміняв один поламаний фіксатор-пістон 84349-43000WK якийвисмикував пасатижами.
Заодно відкрив для себе "європу через кватирку" як лудити задопомогою запальнички без паяльника. Скільки підняв камеру в нішіРезультат набір юного паяльника Результат лудіння запальничкою.Якість картинки влаштовує, а от світло від діодок тепер нерівномірне і занадто холодне. Найкращий варіант все-таки камера безпідсвічування.
