Chevrolet Aveo Sedan Aveo 1.5 (Кореїц) Встановив електрозамок багажника АВЕО Т250

Доброго часу доби, шановні читачі. Довгий час хотів зробити данедоопрацювання, сигналізація встановлена ​​і хотілося щоб буламожливість відкривати багажник з брелка сигналізації.
Для реалізації був куплений на просторах" ОЛХ новий оригінальнийелектрозамок багажника.
Для реалізації знадобилося таке:
— електрозамок багажника 96349669 новий (20 $)
— 5 метрів одножильного дроту перерізу 1кв за ( 2 $)
— реле 4-х контактне будь-яке (брав на розбиранні з колодкою за (2$)
— ізоляційна стрічка(1.5 $)
— донар фішка трипінова 2 к-т тато/мама(2+2 = 4 $)
— кнопка багажника та лючка бензобака (15$) 935503E020
— фішка десятипінова підійшла (оригіналу не знайшов) до кнопки(2$)

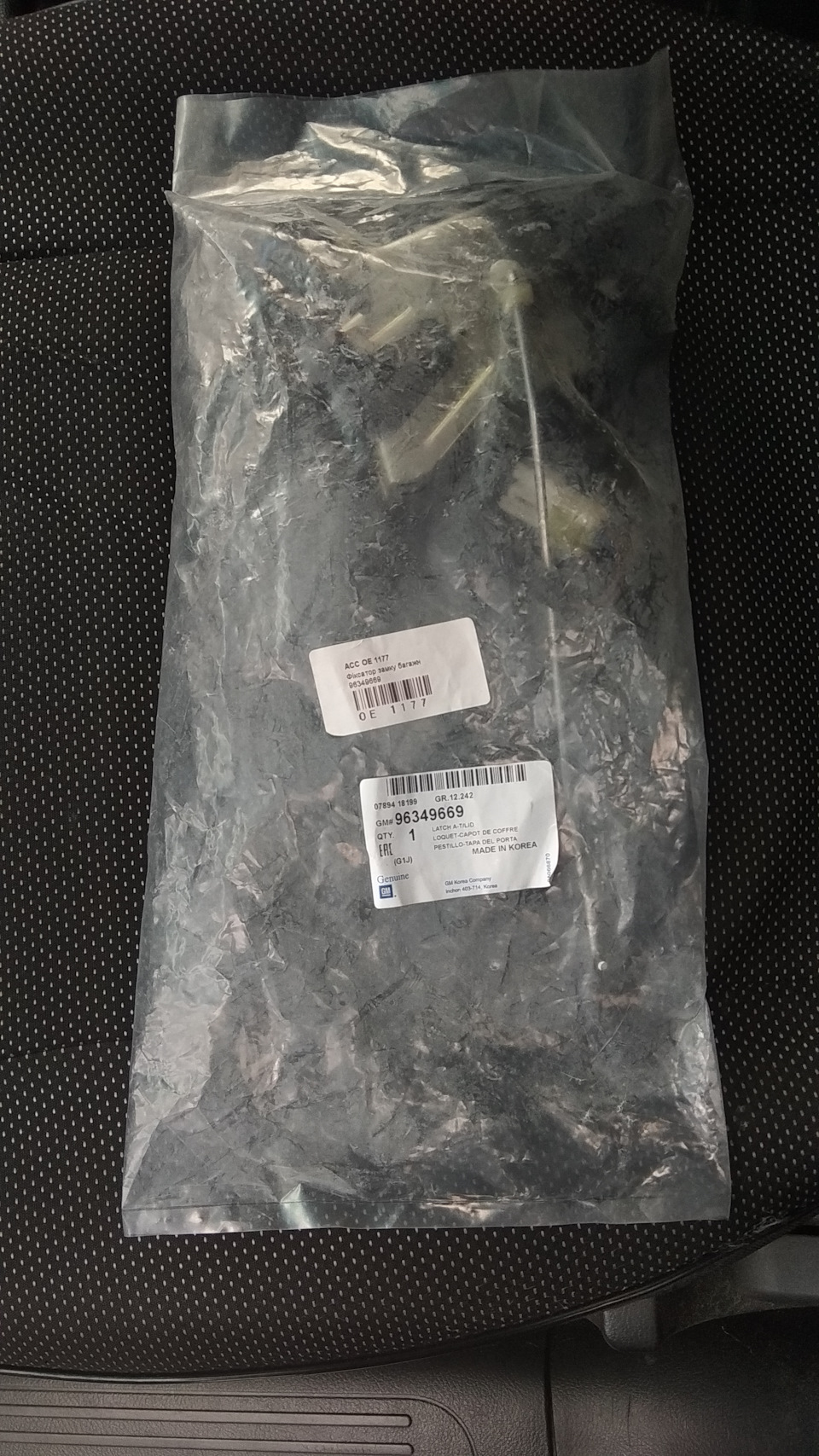

__ ось такий був куплений замок

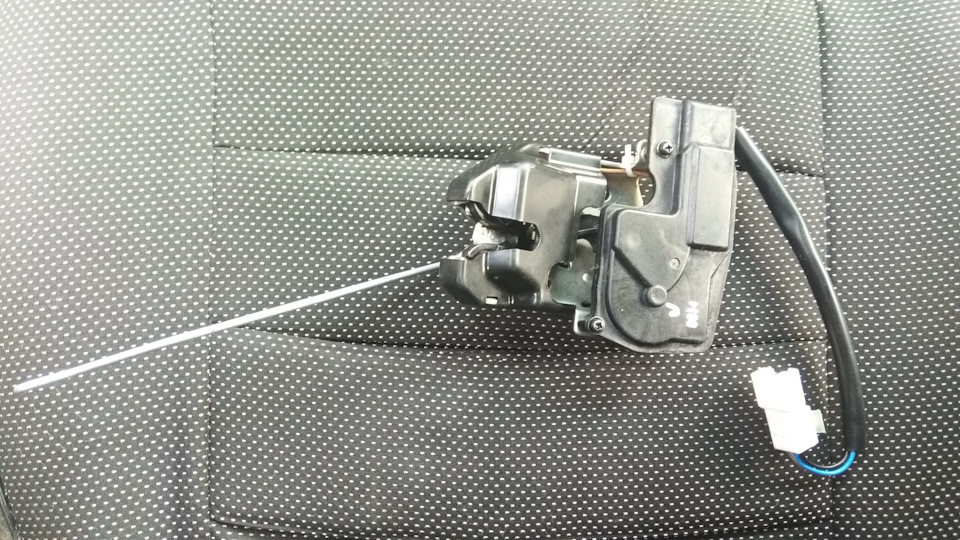

__ ось такий був куплений замок

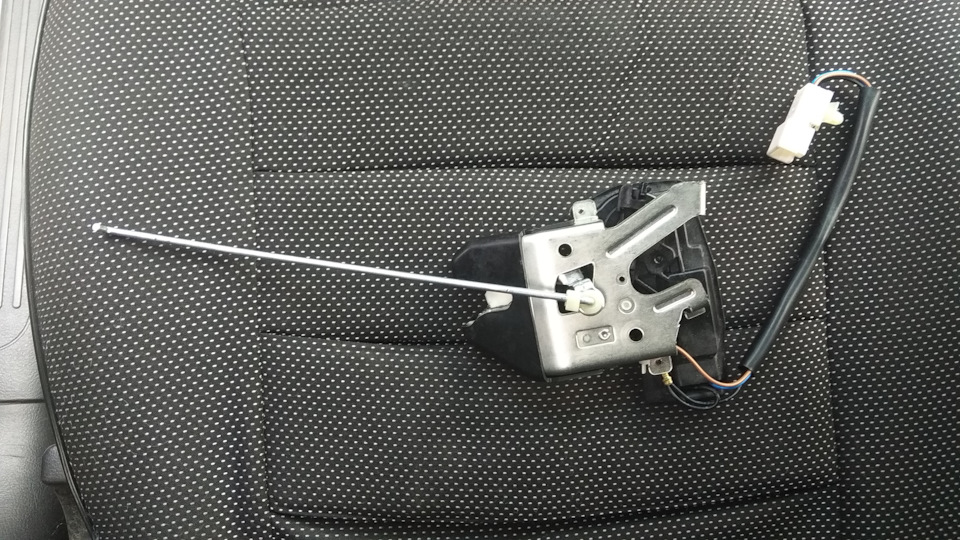

__ ось такий був куплений замок

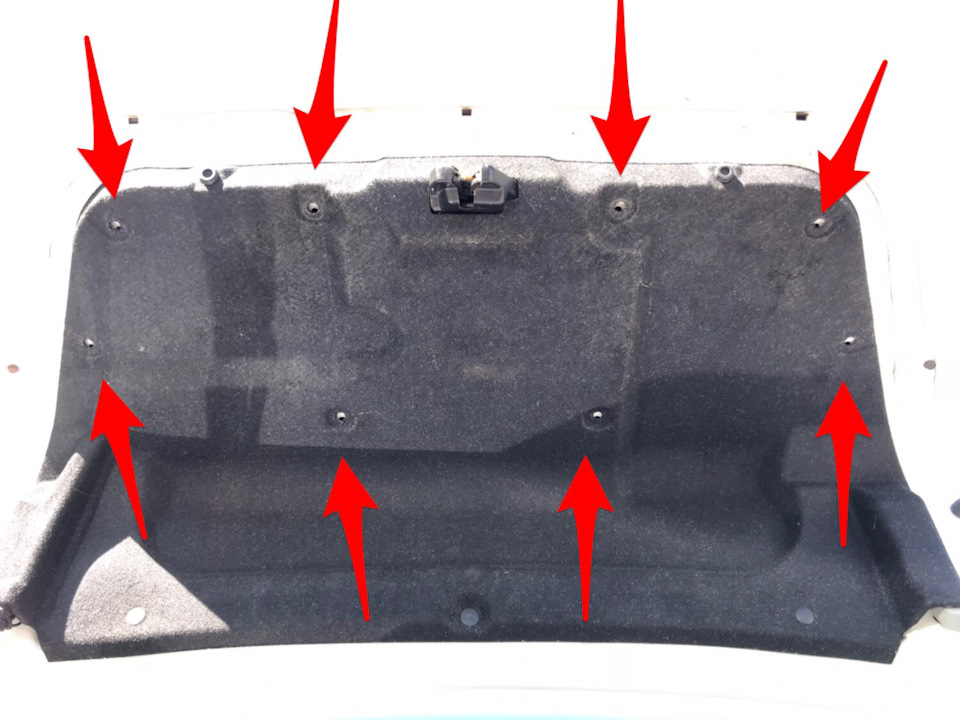

Насамперед потрібно зняти кліпси, і заздалегідь запастися новими, так як деякі кліпси ломаються
фото не моє а Yarik85M

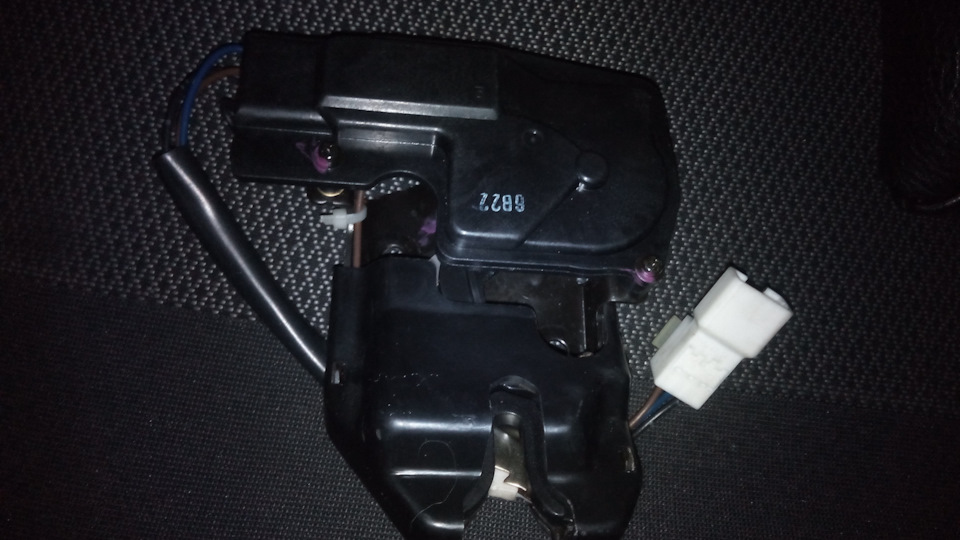

Замок на місці фото не моє а Yarik85M проводке
Бо ніде ніякого опису немає, спробую я прояснити ситуацію.
перше що заводить всіх в омани що двопіновий роз'єм який десьпосередині кришки багажника ніякого відношення до роз'єму замкабагажника не має (це роз'єм підсвічування номера, шкода фотонема)
ось фото роз'єму нового замку

Там три дроти
коричневий кінцевик замку
/>
чорна маса
синій керуючий замком, на який подаватиметься через реле +

донар фішка трипінова 2 к-т тато/мама(2+2 = 4 $)
Потім узяв з фішки маму і почав комутувати електрику
чорний маса (беремо з підсвічування номера)
синій керуючий замком посередині
коричневий кінцевик замку( це зі штатного замку нашого) щоб невідрізати заводську фішку, я знайшов від старої галогенної лампочкипроводок зі стандартною фішкою
відрізав і припаючи до трипінової фішки у відповідь на коричневийпровід, іншу сторону з'єднав зі штатною проводкою
Всі дроти уклав у штатну гофру кришки багажника, і спустив дошестипінового роз'єму в багажнику, там якраз задіяно лише чотирипіни
1 маса
2 плюс підсвічування номера
3 коцевик замку багажника
4 зелений з боку кузова невідомий ( я не став йогопродзвонювати, кажуть що він і є штатний провід замку багажника убільш дорогих комплектаціях, а можливо від приводу двірникахачбека) Одним словом не став випробувати долю вставив у п'ятудірочку піни тато і мама від другого комплекту трипіновогороз'єму.
Ну і простяг два дроти по салоні, та два (один для замку багажника, другий для лючка бачка бака).
Ну про протяг проводів писати не буду, є маса інформації.
< /p>
Все це скомутував за такою схемою
Все управління засноване за мінусом —
Плюс узяв з доводчика шибок, реле стоїть під торпедою возі блокузапобіжників (він вже встановлений через запобіжник 20А)
Свої дві релюшки (одна замок багажника,
інша лючок бензобака),
Я теж їх прикріпив до блоку запобіжників<

Довго Я шукав відповідну кнопку.

Спочатку було куплено від нексії але вона без підсвічування
Вибір упав на таку
Вибір упав на таку
Вибір упав на таку
Вибір упав на таку

У ній є підсвічування, штатні лампочки замінив на діоди 12в, тавже є і такі.
Світлять нормально не яскраво, в порівнянні зі склопідйомниками, тому що лампочки стоять горизонтально.

Ну власне і фішка
Панель кнопок бурив ось такою фрезою та шуруповертом
У панельці потрібно прибрати чотири перегородки для зручної замінилампочок<
Укладання проводки в двері не описуватиму, Фото панель кнопок забувзробити, Для надійності кнопку залив з низу темрмоклеєм, а так самообклеїв карбоном.
В результаті багажник відкривається:
/>
1 Ключем
2 Важелем
3 З пульта сигналізації
4 З кнопки
PS Продовження буде кришка лючка бензобака .
"
