Hd media player до штатного екрану

Довгий час хотілося дивитися відео на штатному екрані, прочитавшибагато тем на NPC було багато варіантів такі як:заміна штатногоекрана на новий 7 дюймовий (сенсорний), поставити двд магнітолу 1дин 2 дин, багато було варіантів, і все ж таки прийшов я до рішенняпоставити маленьку "коробочку", а саме "Hd player 1080P" Що менепривабило саме в цьому плеєрі:маленький-компактний, видає самесигнал NTSC можливість вставити як звичайну флешку так і мікро, такж зручний пульт.
Короткий опис пристрою:
Модель:JK08
— Колір:Чорний
— Пластиковий матеріал корпусу
— Підтримка зовнішнього SATA/idE HDD до 2 ТБ, підтримка SD карт до32 Гб
— Підтримка NTSC/PAL сигнал системи
— Формати відео:
— Підтримує роздільну здатність до 1920 x 1080
— Аудіо формати:MP3/WMA/AFE/FLAC/OGG/APE/AAC/AC3/DTS
<
— Формати зображень:JPEG/GIF/BMP/PNG
— Інтерфейси:AV + YPbPr + HDMI + USB + SD
— Мова:спрощена китайська/традиційнакитайська/англійська/російська/португальська/іспанська/корейська/Угорська
— Пакет включає:
— 1 х Медіаплеєр
— 1 х пульт дистанційного керування (1 х CR2025 в комплекті)
— 1 х блок живлення (AC 100 ~ 240V/2-flat-pin вилкою)
— 1 х AV-кабель
— 1 х Компонентний кабель
Пристрій довелося замовляти з Китаю так як у нас його більше невиробляють, і не поширюють.
надсилка прийшла

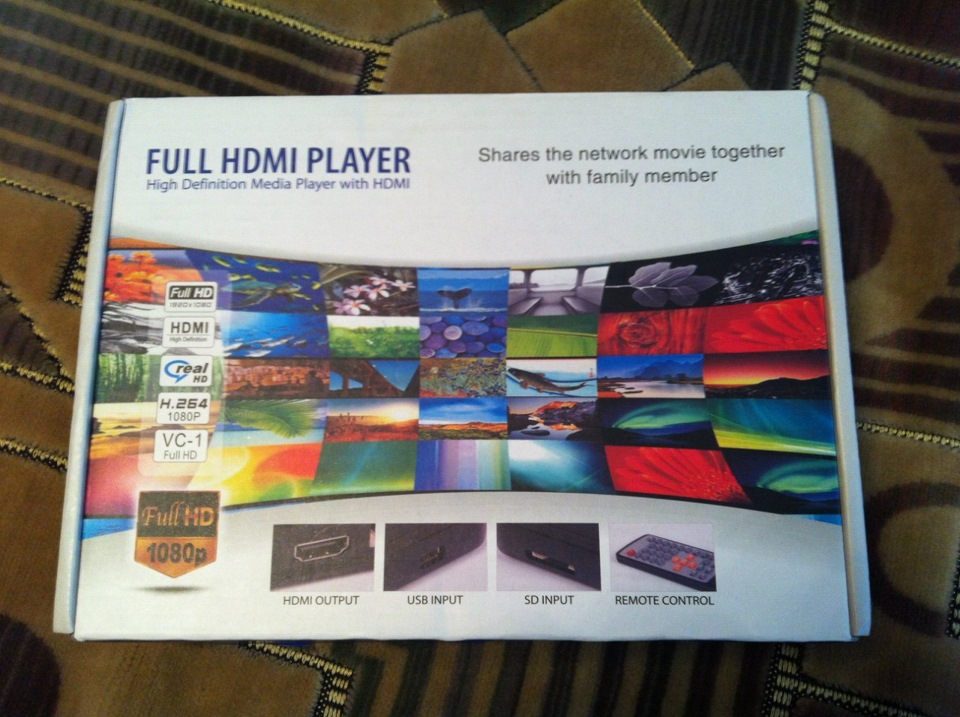

коробка

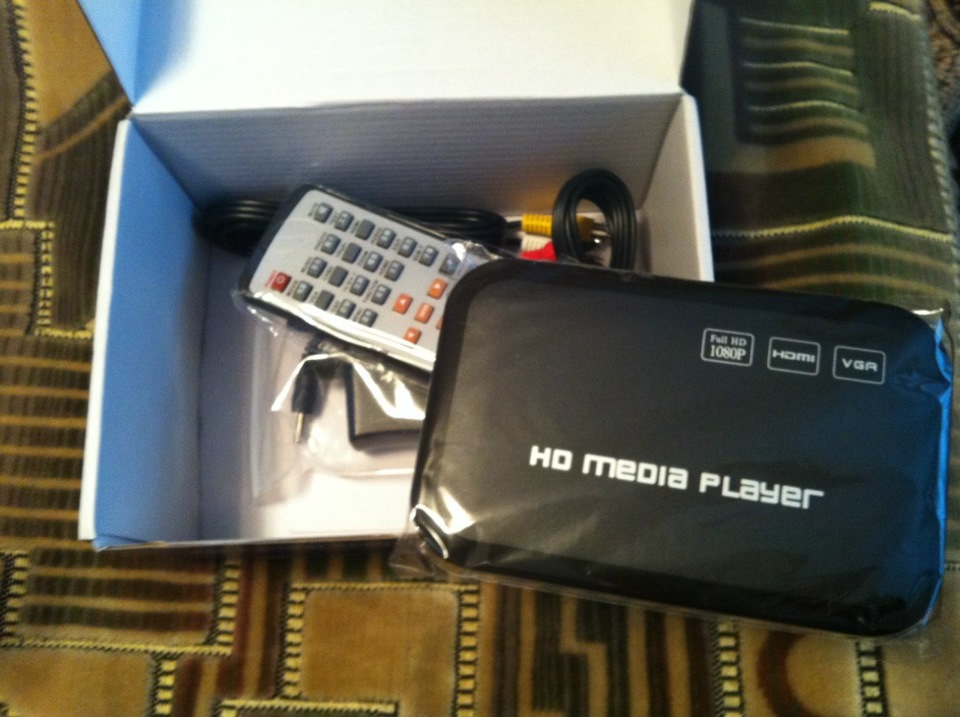

ну власне що я побачив усередині коробки
Після я відразу ж зателефонував своєму хорошому авто-електрику і мипочали роботу! < br/>
Прочитав все від скоринки до скоринки:тутwww.primera-club.ru/f/ele…yuner-k-rodnomu-monitoru/. Якщо ж винадумали пройти такий процес, ви просто зобов'язані набратисятерпіння і все перечитати. Все розписати ідеально не вийде так яквсе в процесі робилося не один день, і так як основну роботу робивмій товариш тому що я в електриці не на стільки сильний ( .Способів підключення відео до штатного екрану кілька, вибравнайбільш підходящий ми вирішили врізатися в .З.В.Розписувати зановонемає сенсу так як багато хто вже все писали ... Ось сила навиконану роботу одноклубника там все докладно розписаноwww.primera-club.ru/f/baz ... ie-dvd-na-levorulnoi-r12/. Що менізнадобилося придбати це відповідно сам пристрій, 4 релюшки, стабілізатор напруги, і шнури для впайки аудіо входу.Коли включаєтезадню швидкість, то на монітор (на великому роз'ємі зелений провід)подається просто +12В з БУК (блок управління консолю) при цьомумонітор відразу перемикається в режим відео, а по червоному проводуна великому роз'ємі від БУК йде відео сигнал. Ось просто беремоперерізаємо зелений і червоний провід на великому роз'ємі монітораі даємо +12В на зелений +12В, а на червоний відеосигнал з плеєра, іна моніторі з'явиться картинка з плеєра. Я думаю що сенсзрозумілий, а ось що включалася б те одне, те інше, для цьогоставляться реле. Одне реле перемикає активацію відеосигналу (це+12в які йдуть з БУК і +12В які задає для активації плеєра) а другереле буде на зелений провід подавати відеосигнал то з БУК, то зсплеєра.
фото процесу роботи :

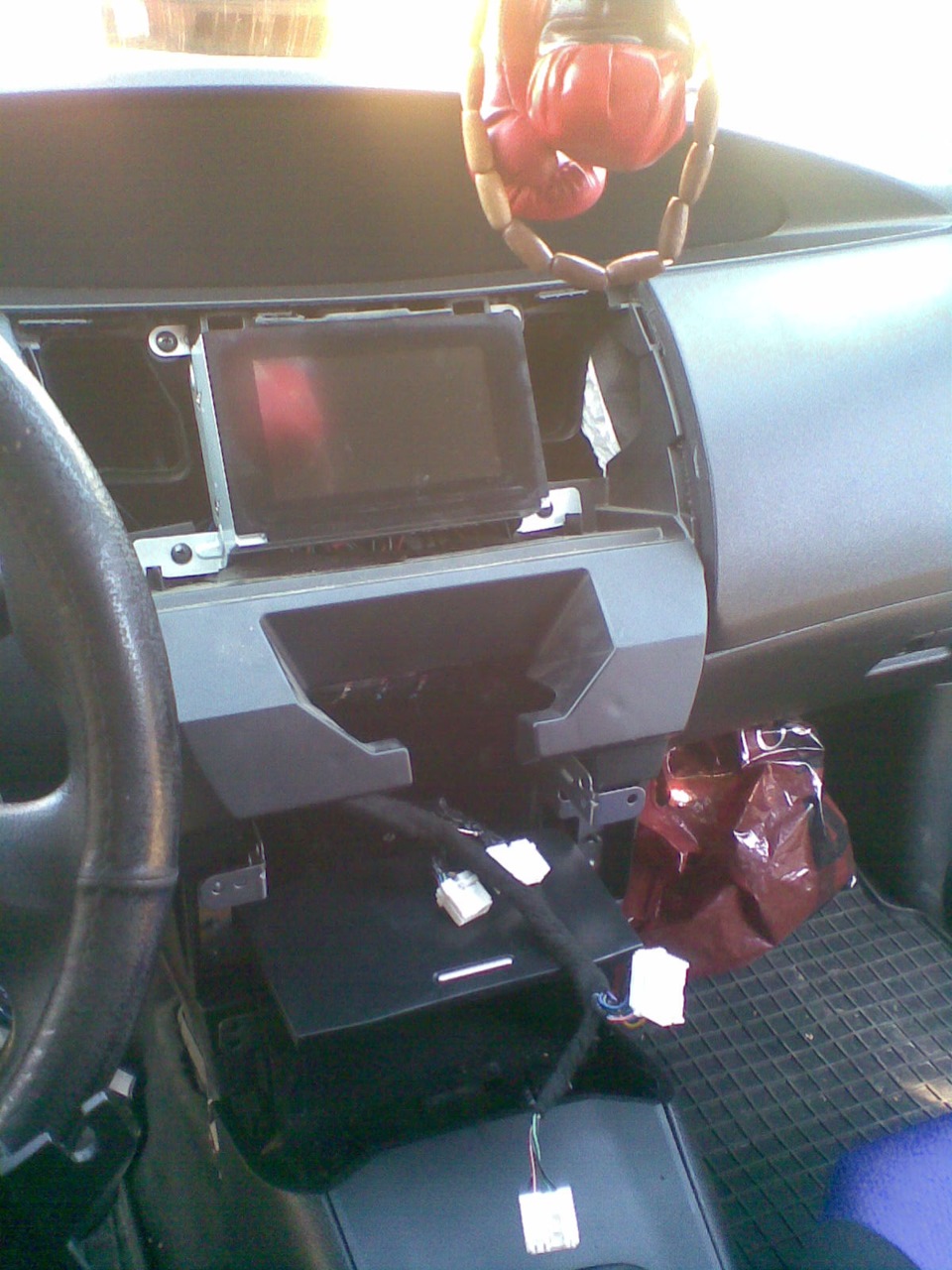

розібрали панель
Якщо виникнуть питання зі зняття панелі, то вам саме сюди:www.primera-club.ru/f/baz…lnoi-konsoli-i -magnitoly/

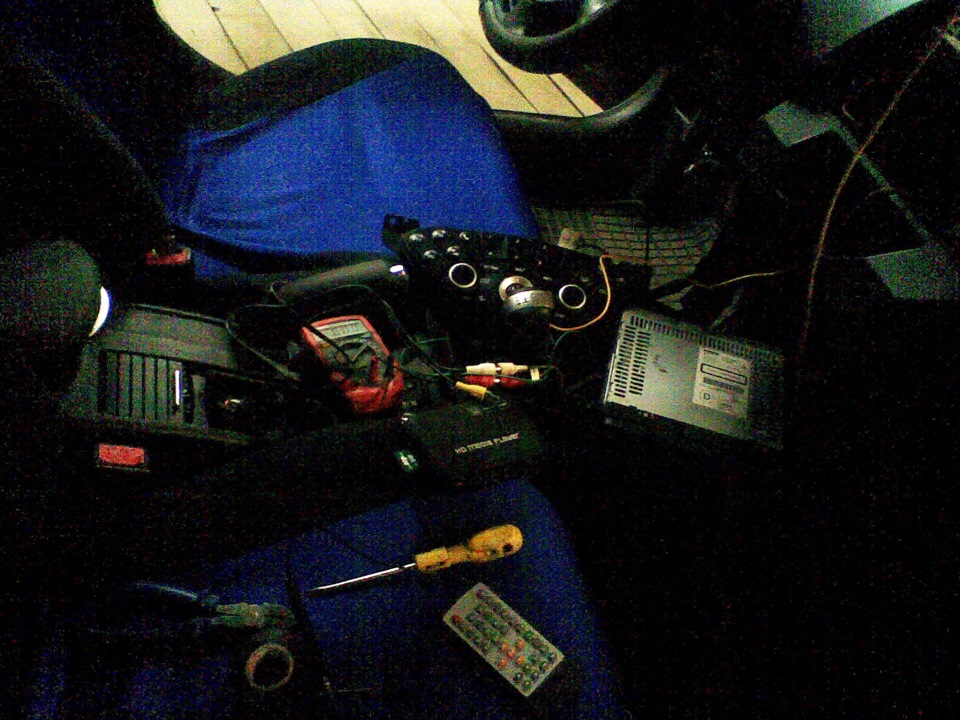

робота в розпалі

Під час роботи мене іноді турбував скрип панелі ось тут :

обвів червоним де був скрип

обклеїв самоклеючимся матеріалом у вигляді тканини, після складанняне єдиного скрипу більше я там не чув).

підкреслив зеленим де обклеїв

>
Ось власне зняв відео як все працює

Це ще не все швидше буде саб і посилок …<

Якщо подобається то жми )
"
