все легав) це просто ліхтарики велосипедні)))
Постараюся коротко)
Нам потрібні:
— 4 вічка 110мм, ідеально вони хоч і не стають, але в ціломузачепитися вистачить))
— алюмінієва стрічка на диявоське око
— епоксидний клей 2х компонентний
— фарба та скотч брайт (якщо будемо фарбувати)
— DRL PW21W (дХО під цоколь лампи поворотника)

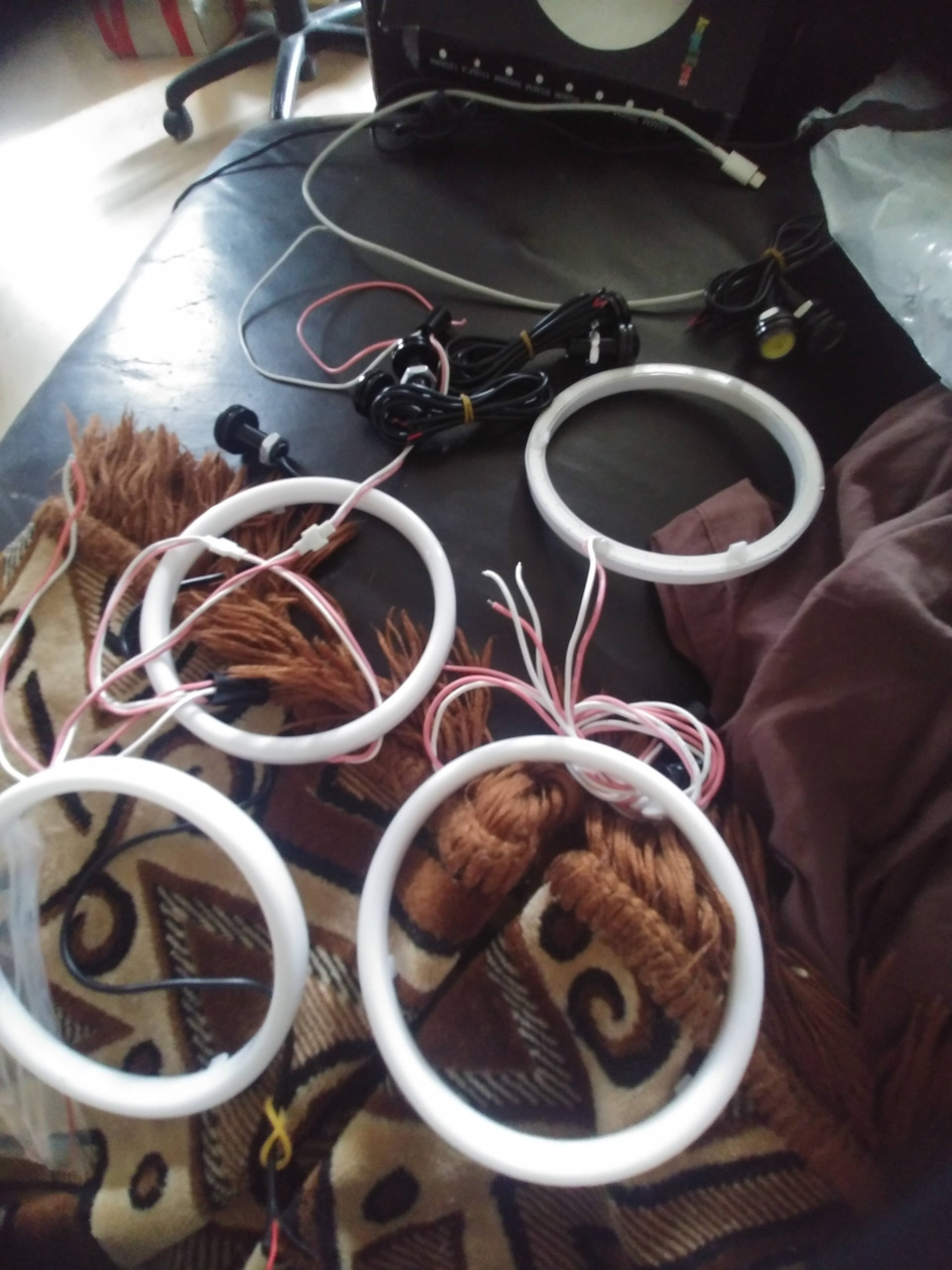

4 вічка 110mm

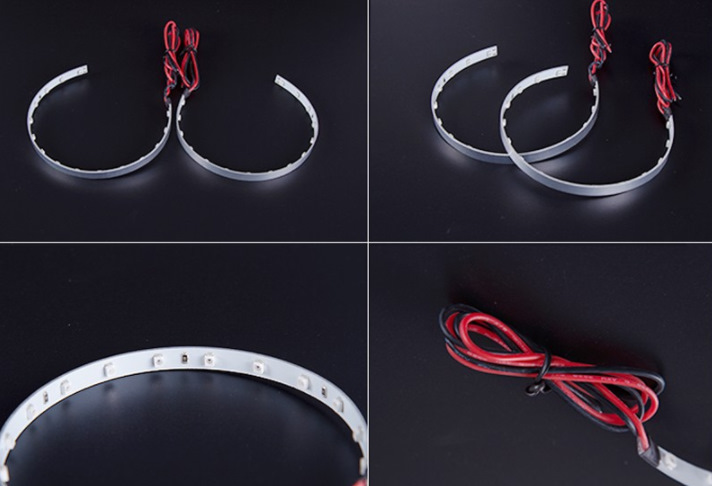

диявольське око

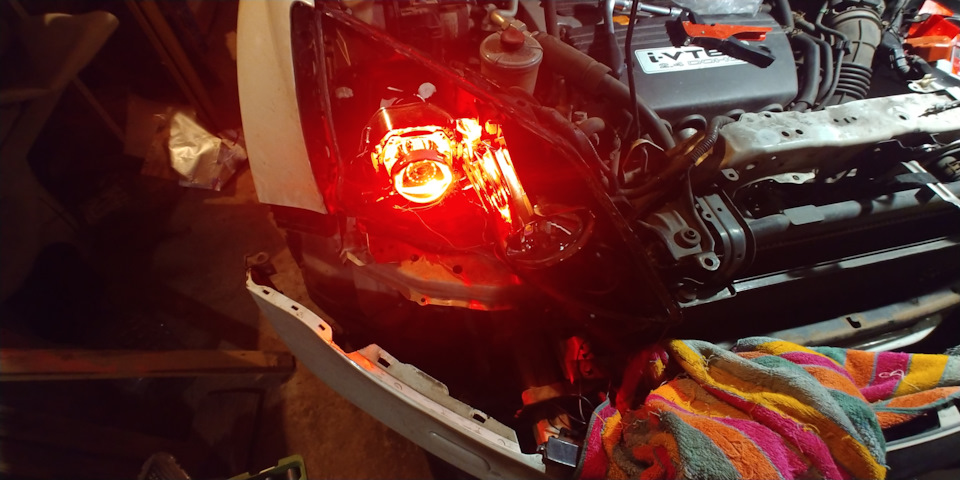

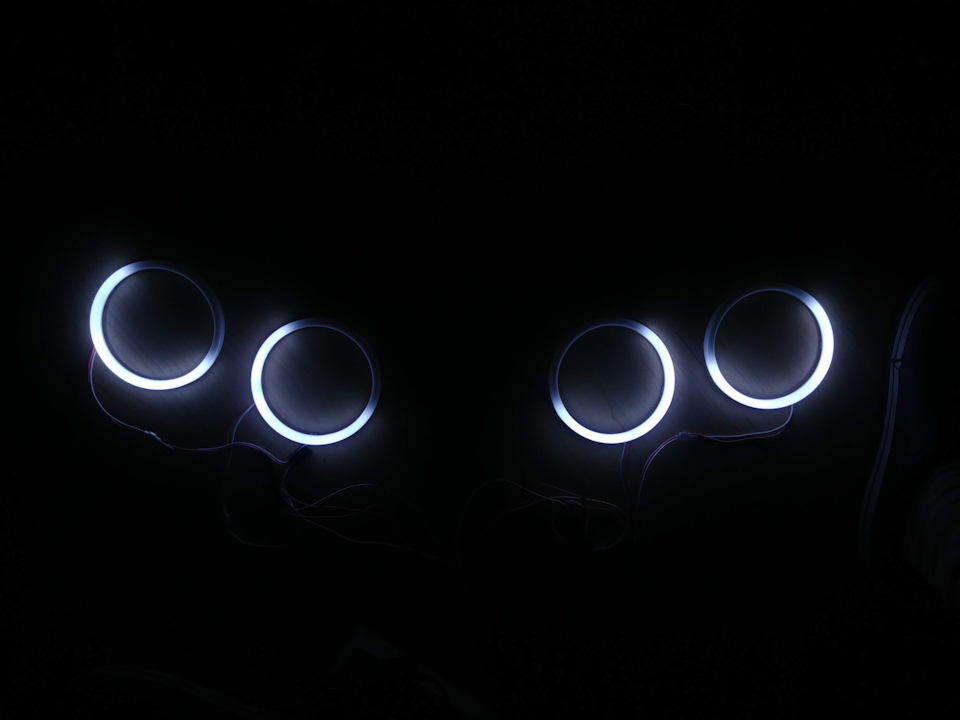

оче диявола — вставляється в лінзу, а саме металевий власник самоїлінзи. Попередньо потрібно підготувати очі, щоб зробити "злуформу", довго вибирав яку форму вічко я хочу, фотошопил, думав, сподобався найбільше саме такий варіант, випаяв 3-4 секції йдуть по3 діода, поклав на підлогу вийшло ось так:приклад напідлозі))))
Далі чиста механіка:розбираємо фари, відкручуємо масочку від скла, шкіримо скотч брайтом, фарбуємо, свердлимо дірки для виведенняпроводів усередину маски. Подшкуриваем місця склеювання вічко, заважаємо компоненти клею, наносимо на очі по всьому колу абоМІНІМУМ в 4х точках. Не шкодуємо клею, наносимо щедро, але щоб непотік. Кладемо маску оченятами вгору, і чекаємо пів годинки.Конкретно ці очі підійдуть тільки під білу тачку. У кого іншийколір беріть із прозорим розсіювачем. COB вічка не раджу і CCFL, тільки LED smd. Далі збираємо фару і ставлю Дхошки з цоколем PW21W.ось так
типу CREE діоди
світло ДХО

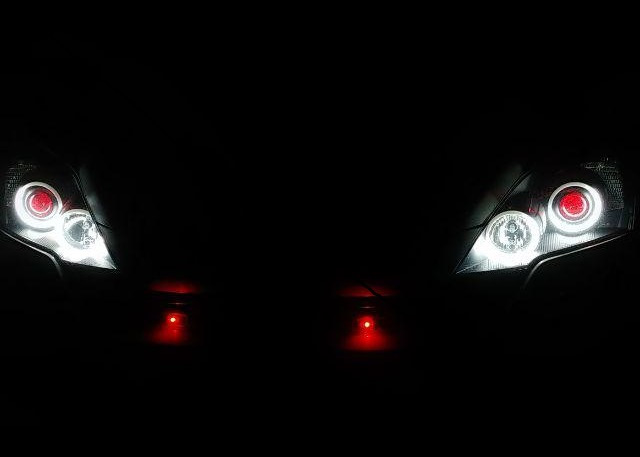

Тюнінг фар і поліпшайзинг світла вдався) Тачка виглядає навітьінакше, вигляд ЛЮТИЙ!
DRL Honda CR-V в даних ДХО модулях дуже яскраві так потужність24Вт, ДХОшки - близько 5-6Вт. > Очі підключаємо на габарити. (дияволи бажано через реле на відключення з ближнім) (що прикольно— очі не мають полярності), пізніше зрозумів, що яскравістьпотрібно прикрутити, тому що в сильні опади створюють білу пелену.Ефект схожий на те, коли ви в туман включаєте далекий, тількислабший, але прямо прямо над капотом, що, навіть, гірше. І це притому, що зверху випаяно секції діодів! Очі дуже яскраві, але як ДХОне годяться! Та й побережіть їх, ставте такі очі лише на габарити, бажано, зі зниженням струму.А то сніг пластівцями застане вас врозплід як мене за 350км від Києва)) До речі, такий же ефект "далекого в туман" або щось типу "самосліплення" у вас може бути ітоді коли фари знаходяться в поганому стані або ви використовуєтеLED Лампи або ксенон в ближньому/туманках.
ДХО підключаємо через контролер (на або 2-4 долари), можна прямо наакумулятор, потрібні для включення після заводу двигуна іприглушення вимикання ДХО на габаритах.
Якщо в ньому немає функції приглушення світла ДХО або повноговимкнення при включенні габаритів/ближнього, потрібно ставити релеяк я робив.
<
Приглушення ДХО або його виключення потрібно, щоб вони не працюваливночі з габаритами та ближнім, бо будуть зліпити інших учасниківДД. Через маленьке 10А 4х контактне реле оформив їм вимкнення нагабаритах. Хто не нишпорить — пишіть, допоможу) У режимі "аВТО"червоних дияволів не видно) кому колгосп дикий, а я просто такзахотів її й зробив, ну ЛЮТЬ же))
Якщо ще че згадаю — допишу)
Коментарі20
Привіт! Друг, підкажи будь ласка, як саме ти підключив реле на вимкнення дияволів при ближньому. (Бажано з розпинуванням, як для початківців).
Якщо ще немає дияволів, рекомендую купити варіант на 3 дроти, де є білий контрольний, + і -. Білий просто підключається до ближнього, червоний на габарит, мінус на мінус. З релехою трохи пізніше напишу. Але навіщо городити з реле , якщо ти початківец...
На радість чи ні, але вони вже стоять і фари запечатані.
Тоді на 85й + ближній, 86 маса, 30 габарит, 87а(нормально замкнутий) диявола. 87 контакт порожній.images.app.goo.gl/gEXBMsPn8PrFgn8r5
Дякую!
Скажи ще такий момент. У мене срв 3 американки. Встановив білінзи, тепер гемор - ближній є, а далекий - ні. (Тільки шторка працює) не стикався як це обійти?
Проведення н4 потрібне. Як підключав?
Зіштовхувався) пиши в особисті або як зручніше)) все розповім, тільки дай більше інформації, що ставив саме всі комплектуючі. Думаю просто не було проводки під h4
Спасибі друг, що не відмовив, але вчора самотужки переміг. )
Точно? Розкажи в чому була проблема. Цікаво)
Все виявилося не так страшно. Але все ж! , два діоди та кондеї. Вона в засланнях є. не взяв у розрахунок опір проводки і тепер права фара при вимкненні гасне на 0,5 секунд пізніше.)
Це нормальне управління для цієї лампи. Там ближній і далекий разом. При морганні (важіль світла на себе) плюс з ближнього не пропадає, при включенні (від себе) - пропадає. Для цього я вам і казав взяти проводку Н4. є як роздільна - на кожну фару сво...
З приводу вартості спірно… вся конструкція обійшлася приблизно 130/140 гривень. Плюс через підвісний запобіжник із акумулятора.
Ну, а проводка 35ватна 100) але я зазвичай ставлю із запасом 35/55Вт вона дорожча…
Це вже нюанси. Головне - вийшло і запас потужності хороший.) Я особливо не сильний в електроніці, але чоловічок, який збирав цю всю проводку сказав, що збільшив і кондери і проводку.
Тоді все правильно ви зробили) головне від води захистити контакти ще якщо у вас фішки не вологостійкі.
Та звичайні фішки, але авто має не великі пробіги і живе в гаражі. Думаю, що окислення їм особливо не страшні. І плюс до всього іншого я уклав їх максимально високо в закутках підкапотки.)
хороші некукурудзяні дхошки виглядають ось так - де такі взяти
Конкретно ці з Китаю замовляв. А взагалі probright краще, просто дорожче в рази) ну моїм скоро рік. Все тип топ) може термопасту поміняю скоро, щоб продовжити їм життя. Напишіть у пошуку ali типу pw21w DRL і все.
Червоні зіниці свої залиш для друзів, т. ДПС їх однозначно зацінять з позбавленням ВУ
