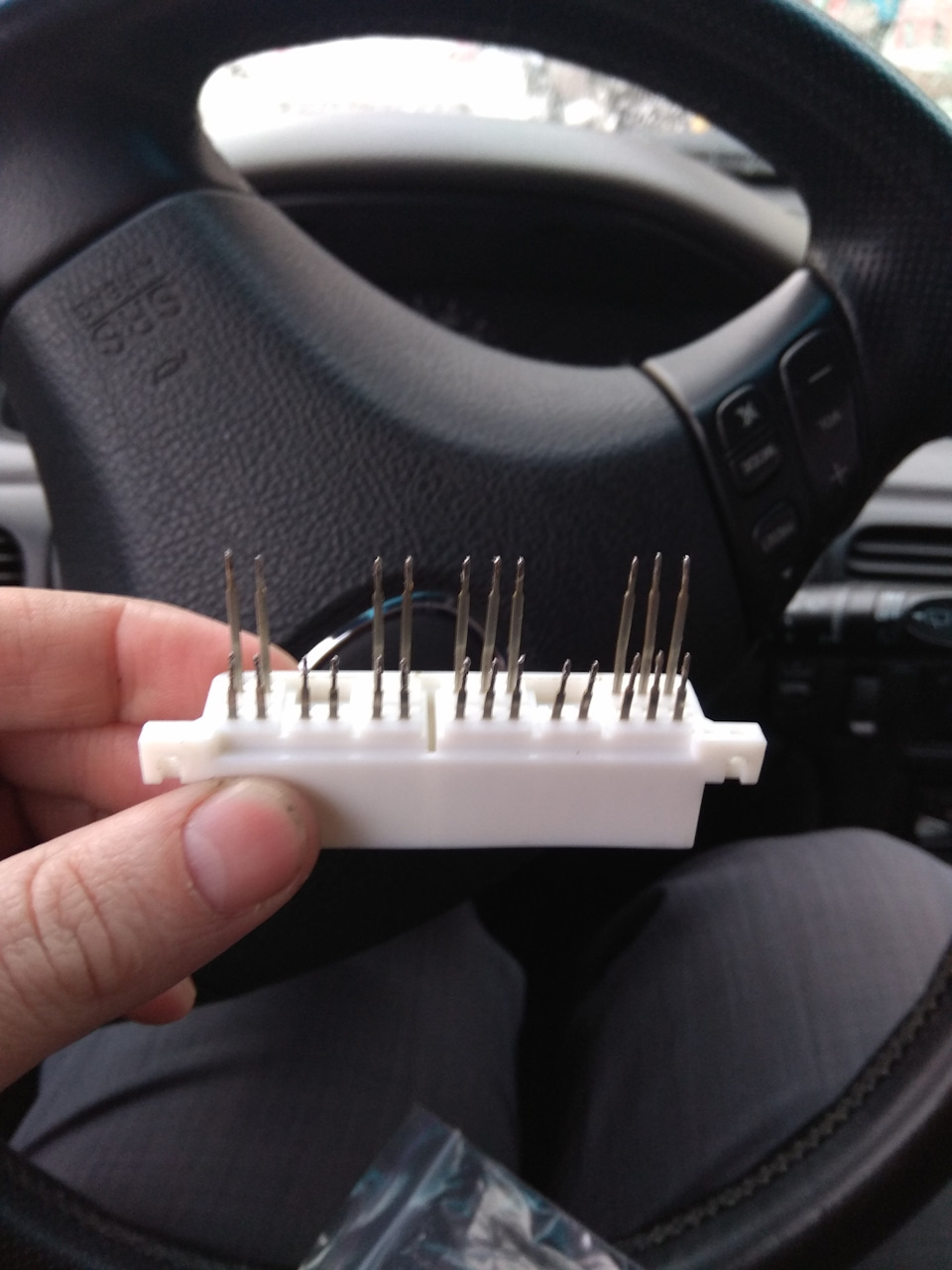

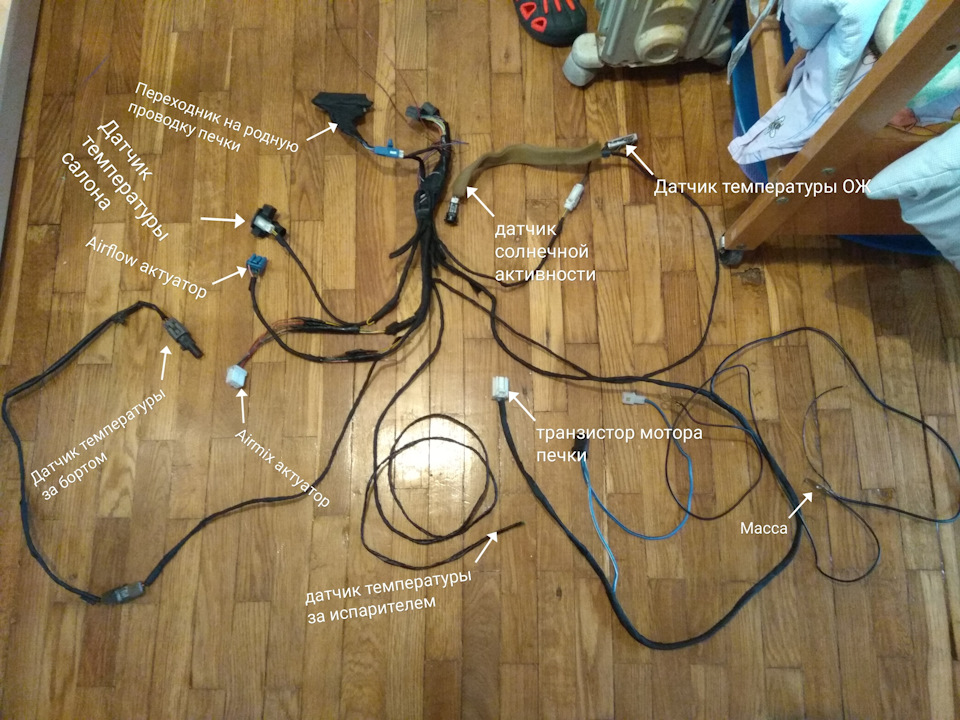

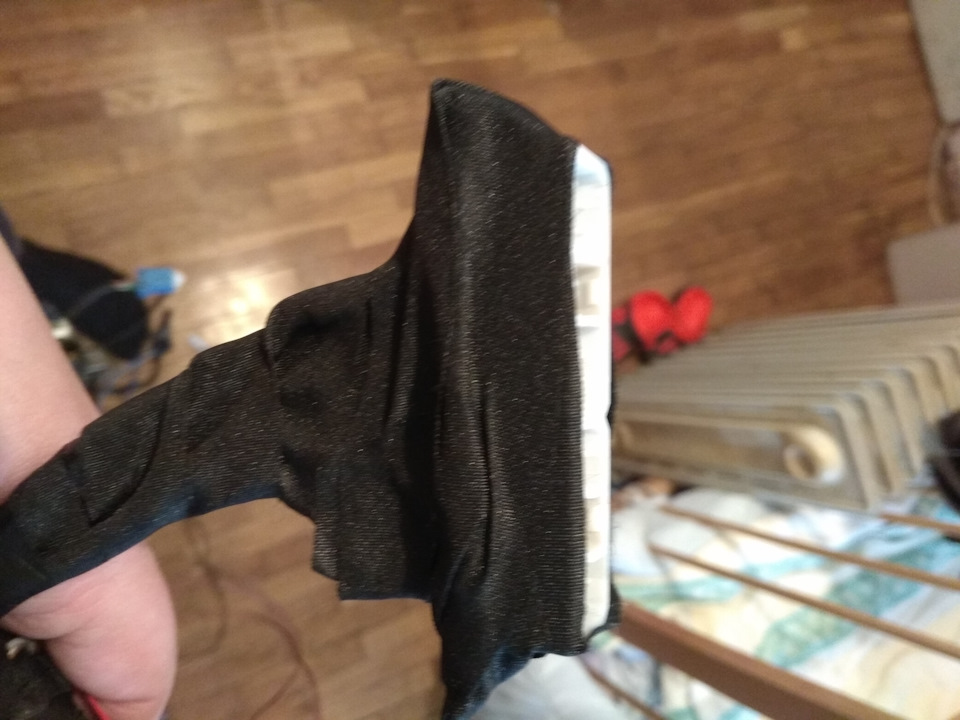

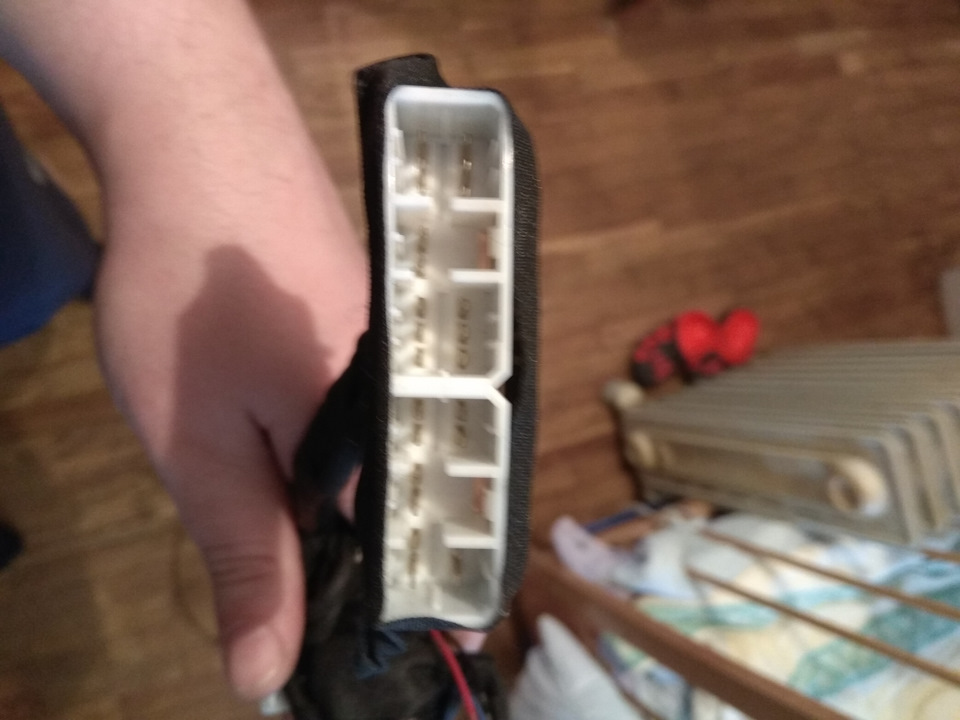

Сидячи на роботі (замість роботи) розбирався зі схемами та пінами.Робив це вперше, тому набридав першопрохідникам, вчасно krava626.Вийшло зробити невеликий нарис, що куди від колодки блоку клімату іяк підключати основні проводи до рідної проводки блоку пічки, сидячи вже вдома, замотав все в косу за допомогою ганчірчастоїізоленти, також купив б/в (у моєму випадку зламаний) рідний блокпічки і випаяв звідти роз'єм під рідну проводку для перехідника.проводи Intake актуатора, проводи запалювання, маси, датчика тискухолодоагенту, TNS реле і т. Д. (є все на фото) Припаяв термістр, який буде датчиком температури за випарником (купував MF11 2, 2kOm). І складно як думав спочатку.Тепер залишилося все цевпровадити в авто.У домашніх умовах все працює відмінно.Контакти нашестерні актуатора не переробляв - поки буде так.

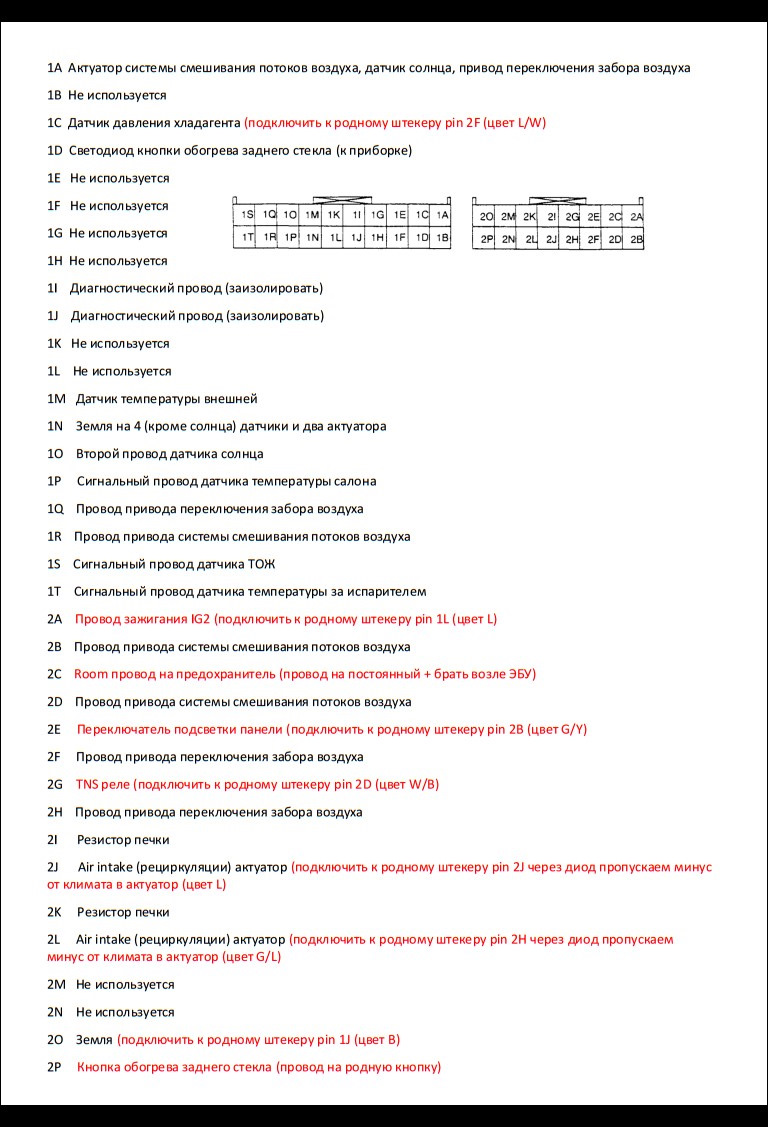

Update.У перехіднику знайшов помилку.Неправильно припаяв одинпін. Переробив ування та схему перепинування
Коментарі19
Не могли б Ви підказати, за що відповідає контакт 2G (TNS – реле)?
Тнс це приглушення світла. При включенні габаритів/ближнього/далекого.
Є розпинування актуаторів?!
Мають бути. Вони є на загальній схемі клімату
Дякую! Проводки GF не знайшлося, довелося через свою пиляти! Дійшов до рівня регулюється швидкість))) а далі поки СТОП!
А як блок управління підключати плануєш?
Поки ось так... На кінцях маленькі клемки... Година нескінченного задоволення і блок запрацював) все горить, все світиться... Швидкість регулюється!
Бачив хтось брав колодку від абс або мізків жигулів
так, начебто все зібрав) залишається косу спаяти і все. до речі, датчик температури в салоні, про який ми не так давно розмовляли, підійшов від мазди 3) один на один, і плюс зі своїм всмоктувальним вентилятором
О, а фото можна?
такий датчик) виходячи з манула, графіки залежності температури від опору цього датчика і у GF однакові
Не шумить?
спочатку шумів, після чищення ледь чутно стало
Ясно. Хороша альтернатива, якщо немає аспіратора
ну і в ціні велика різниця) від gf досить складно знайти, а цих навалом і майже втричі дешевше)
Вже подивився і на ціни. Згоден. Він і на мазда 6 ставився
ага)
у тебе виходить ця коса поверх рідної проводки прокладена? старі штекери залишилися в повітрі висіти чи як?
Так. Штекера, які не задіяні просто висять у повітрі
