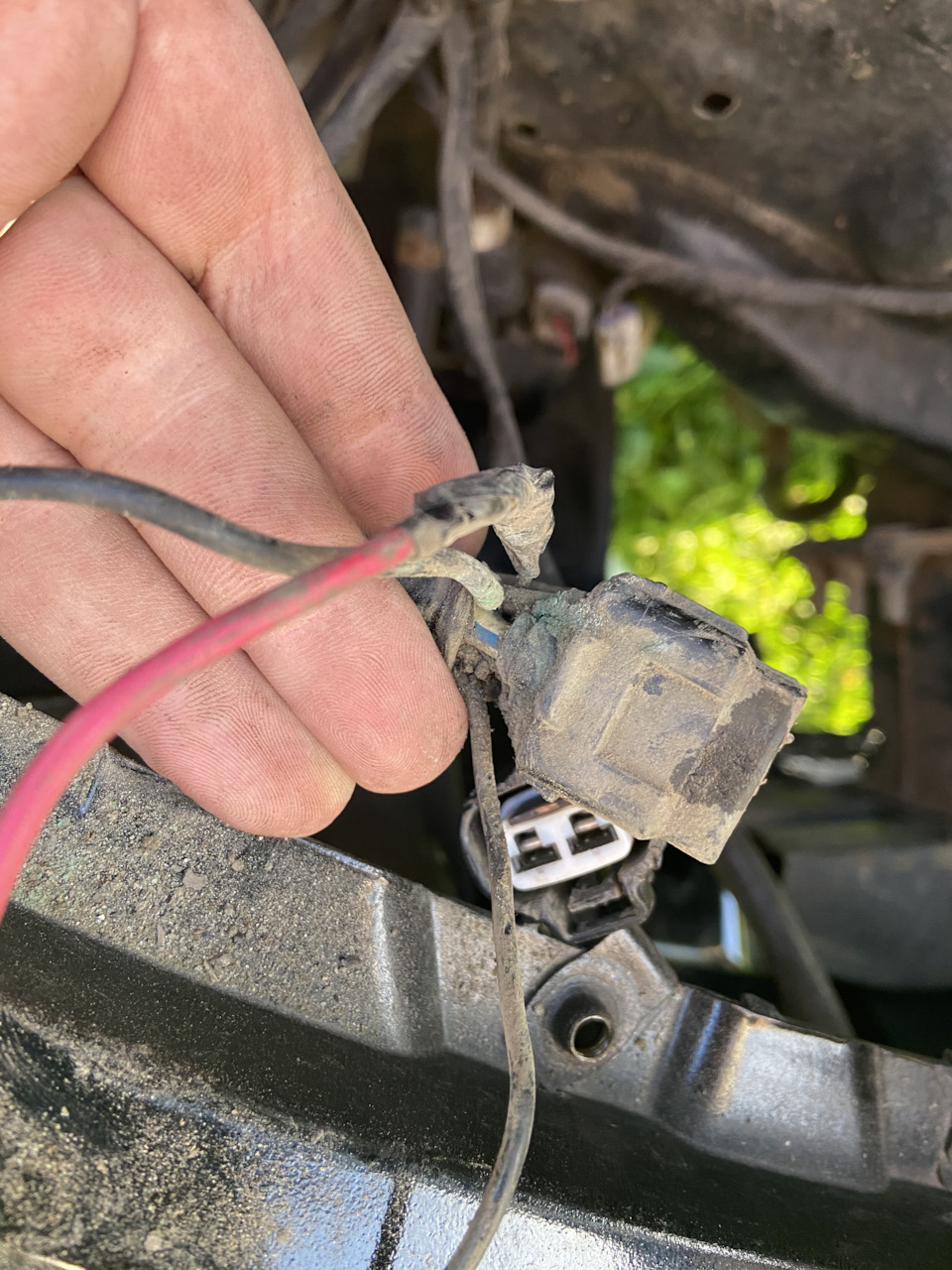

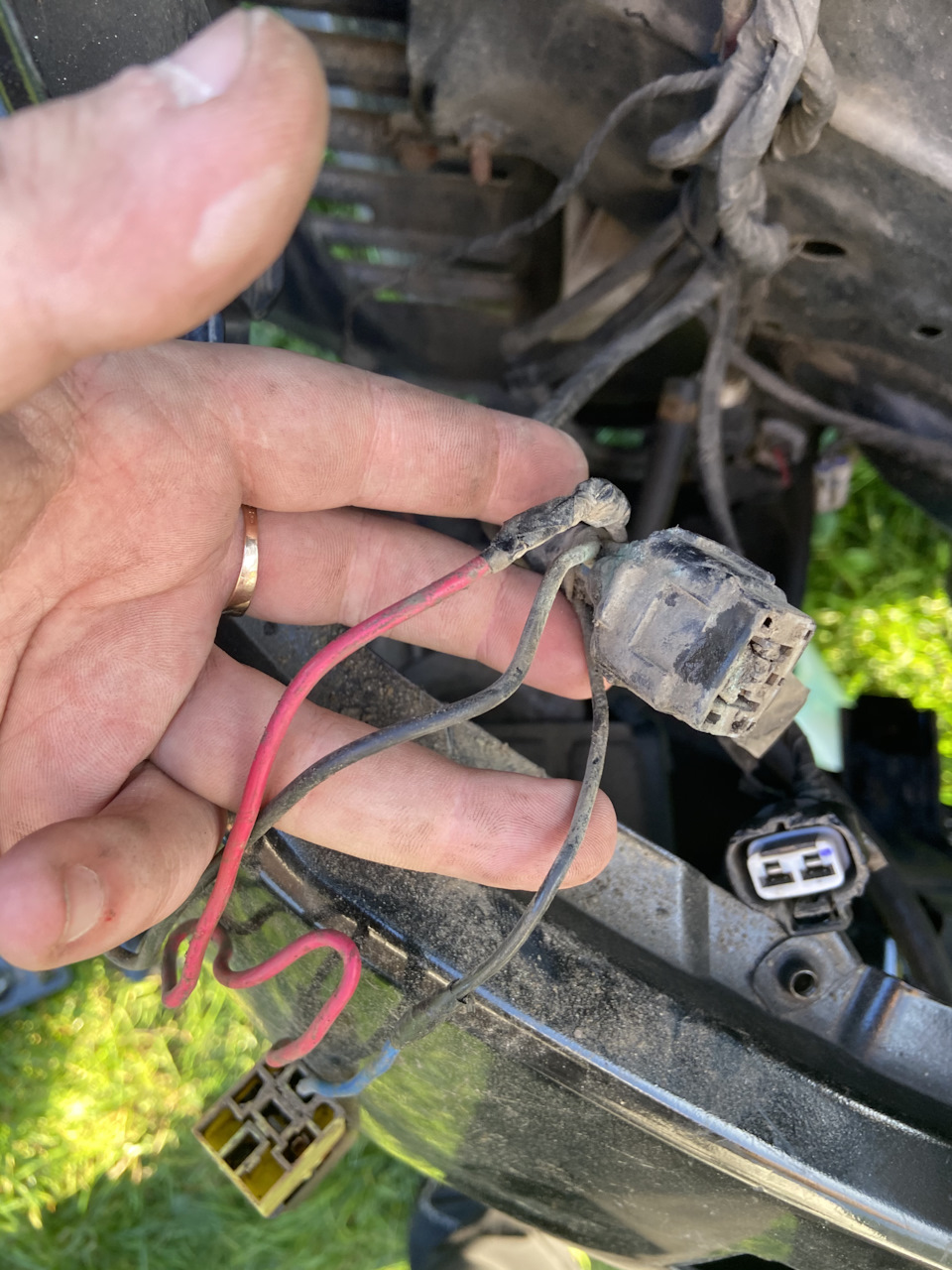

Хлопців, допоможіть . Загалом не працювали. Вирішив глянути, що нетак. Коротше немає живлення на фішці, яка йде до мотора.Очевидно жреле? Оглянувши все і глянувши, як він взагалі виглядає вінеті-зрозумів, що в мене його немає походу.Замість цього якесьреле висить звичайне.Розмотав ізоленту.Фішка начебто як з цьогореле омивайки.Але їй ппц. >

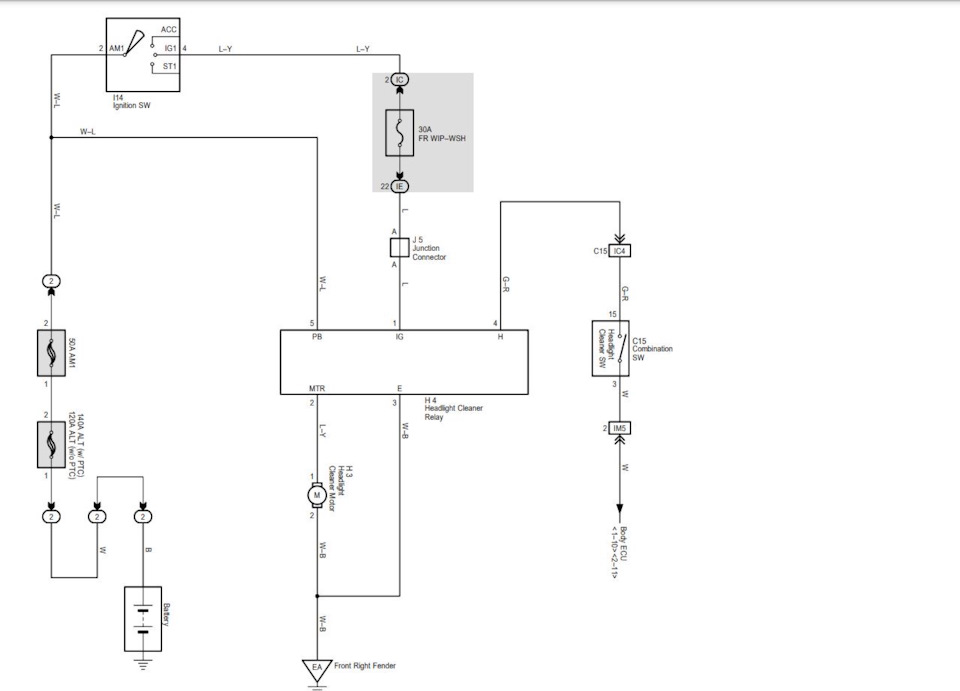

ps 1vp викликаю тебе)) підкажи, будь ласка)) Загалом, як зцього-зробити 4ех контактне реле перед моторчиком (ну або5ти-пофік)? Схема омивачів. Від кнопки-до мотора Розпинуванняпроводів від якогось користувача прадо120)
Схожі записи
Установка сигналізації Starline S96 2CAN+GSM | Запуск з кнопки | Сенсор у ручку
Установка сигналізації Starline S96 2CAN+GSM | Запуск з кнопки | Сенсор у ручку
4
Коментарі20

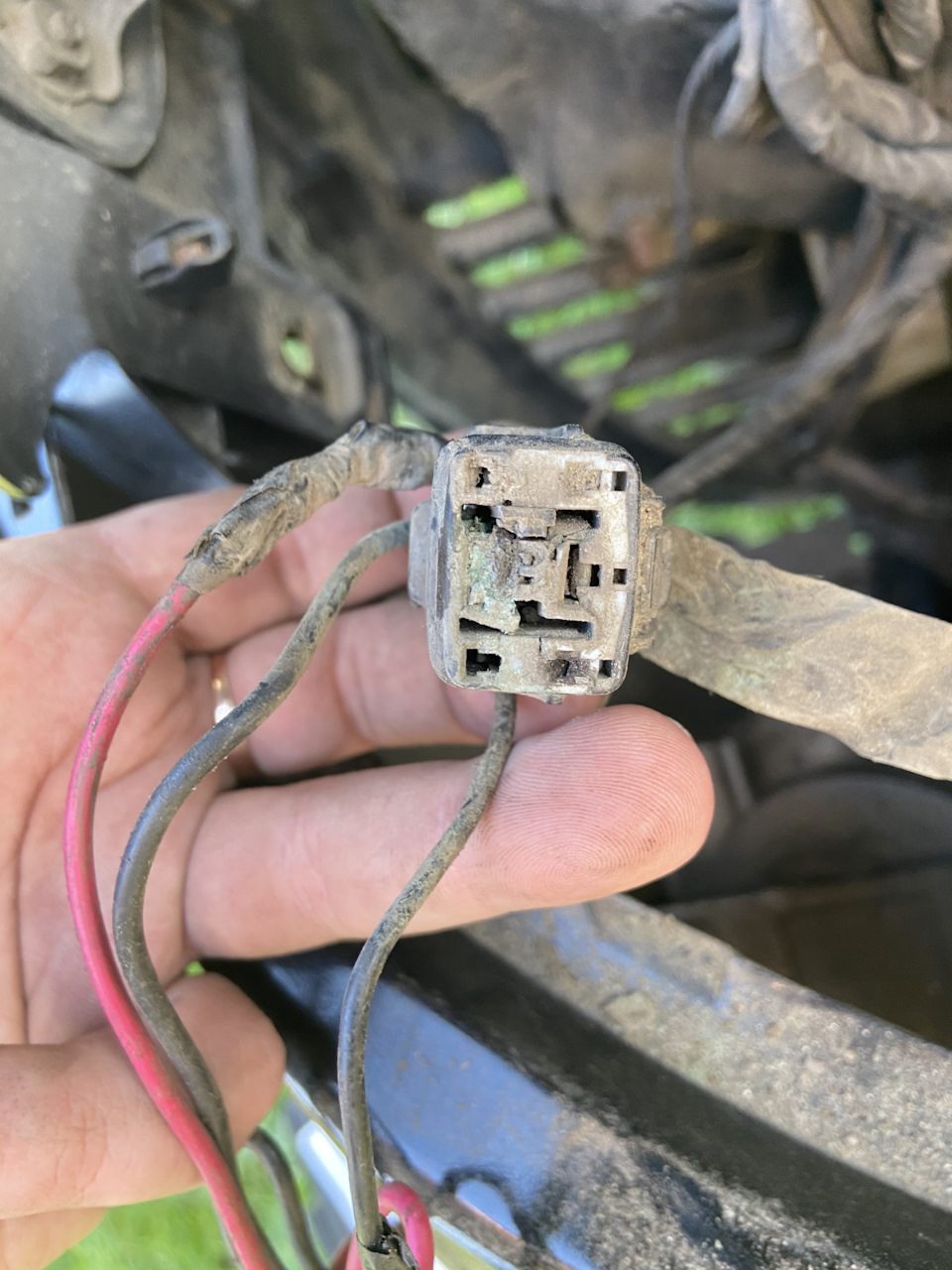

Реле цікаве якесь, п'ять контактів. Рідне знайти не вийде?
Рідне коштує 4к грн. ~7к рублів)) нафік воно треба зі своїм таймером)) ніби знайшов спосіб. завтра хочу спробувати . є варіант на існування? Працюватиме без включених фар
А навіщо таймер там? Чесно кажучи, не користуюся взагалі, тоді треба знайти кнопку цього омивача, посадити на керування реле, а мотор на силовий контакт. В принципі так, як на малюнку.
Я фіг це. це те, що я почитав з десяток тем))Просто у багатьох моторчики не робітники і вони змінюють їх. реле і втулив туди просто 4контактне реле. розкритті)-я не зрозумів які були дроти😅 у результаті збираю в купу як що підключити)😅
На твоєї картині правильно все, єдино, що там з кнопки прилітає, плюс чи мінус? На схемі схоже, її і немає?
За схемою та коментом з инета, я так розумію при натисканні кнопки на важелі-іде плюс же?
На схемі як я зрозумів, є запалення, і вмикач головного світла. А кнопка де? Можливо ця штука об'єднана в важелі, просто так намальовано. Тоді так, плюс.

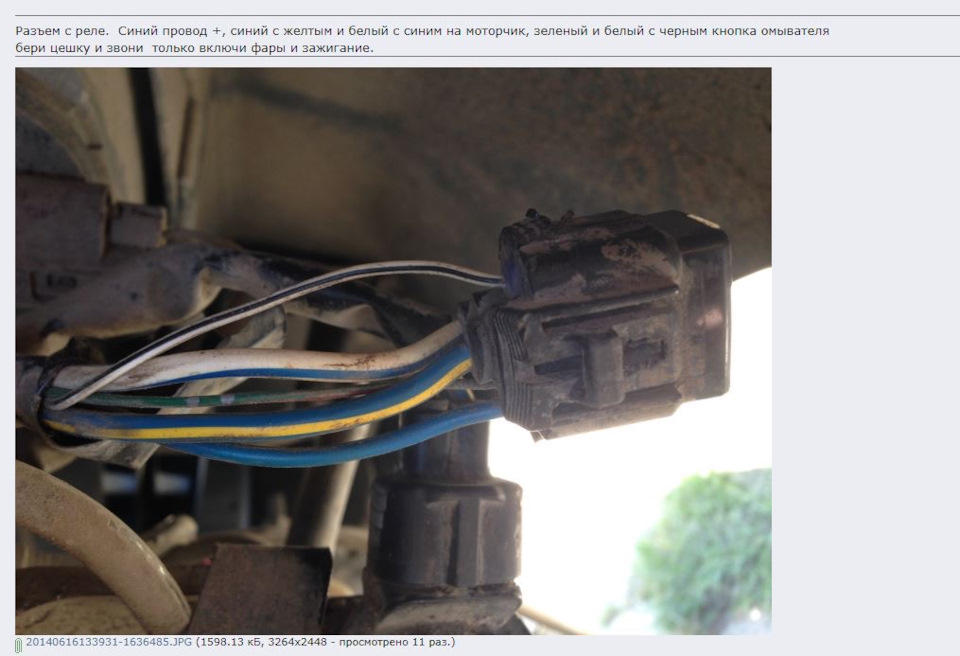

Звідси я так зрозумів prado-club.su/forum/index.php?topic=192490.01 - це управління з кнопки, тобто потрібний плюс- він тоді йде на 86контакт2 - нс е/д - це я так зрозумів той провід, який йде прямо на моторчик. Він же плюсовий стає після реле - він ...
За схемою у статті з кнопки мінус приходить.
Ні, ні фіга, на схемі не вказано, що там. Дивись кішкою.
Я просто заплутався у нього. Ось по кольорах фішка боком нахилена до нас, як на тій схемі намальована тим чуваком. Як може приходити 2 дроти з кнопки? Чого за маячня? сидить на масі, а коли натискається кнопка - видається імпульс плюсовий)-значить ту...
Там взагалі реле електронне, приходити все, що завгодно може.
Ну ось же, вірно)) Подумки зі схеми прибираємо рідне 5ти контактне реле і відрізаємо всю фішку і розкидкам дроту на 4контактну Ось так точніше)) зліва то акб, ема е))
Це так, якщо плюс приходить з кнопки. За схемою на прадо клубі приходить мінус! Бери цешку і вперед! 😀
Та ну як 😅😅😂😂ось же )
На схемі на прадо клубі на контакт 1 подається +, на контакт 4 -. А що він там дзвонить, мені невідомо ...
Ну як так?) дайте посилання, плз звідки ви читаєте це)) навіть у посібнику з експлуатації написано так2 пункт. ланцюг(тобто буде подача плюс і мінус на моторчик, через що він і запрацює)
Я читаю схему! 😁 Ось на цій картинці плюс подається на 1, мінус на 4.
Коротше хз, що там за цією схемою)) підключив)) працює) 😅😂
Ну і чудово! 👍
