Розбираємо світлодіодну лампу R3 на чіпі CREE XPH-50

Пропрацювавши зовсім не багато часу у мене помер один ізсвітлодіодів…
навіть не так, правильніше сказати помер драйвер і помер один ізчіпів світлодіодної лампи.

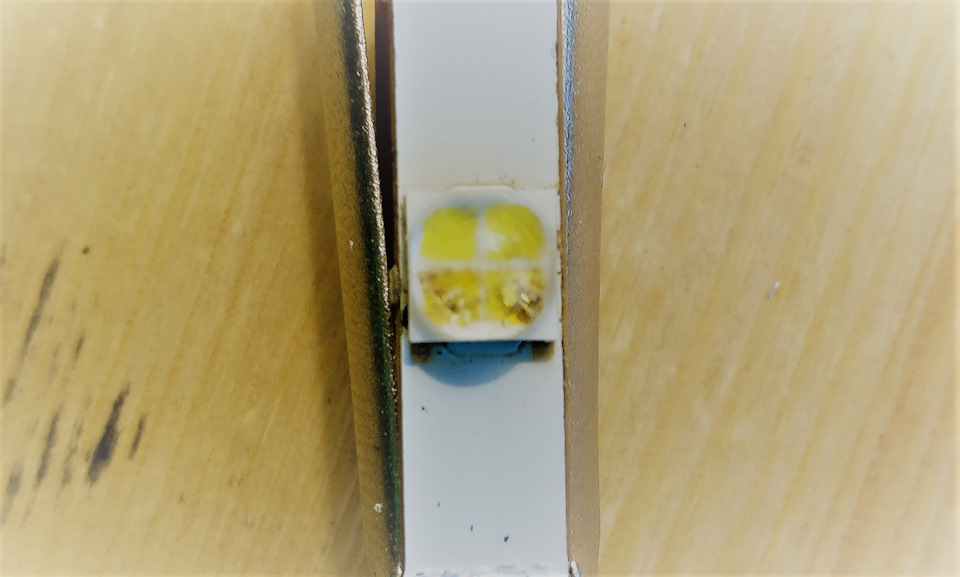

Щоб просто так не викидати цей пристрій китайськогосвітлоавтопрому, я вирішив розібрати її та її драйвер щобподивитися на скільки якісно вона зроблена. Так виглядає згорілийчіп світлодіода:два нижніх кристали спучені

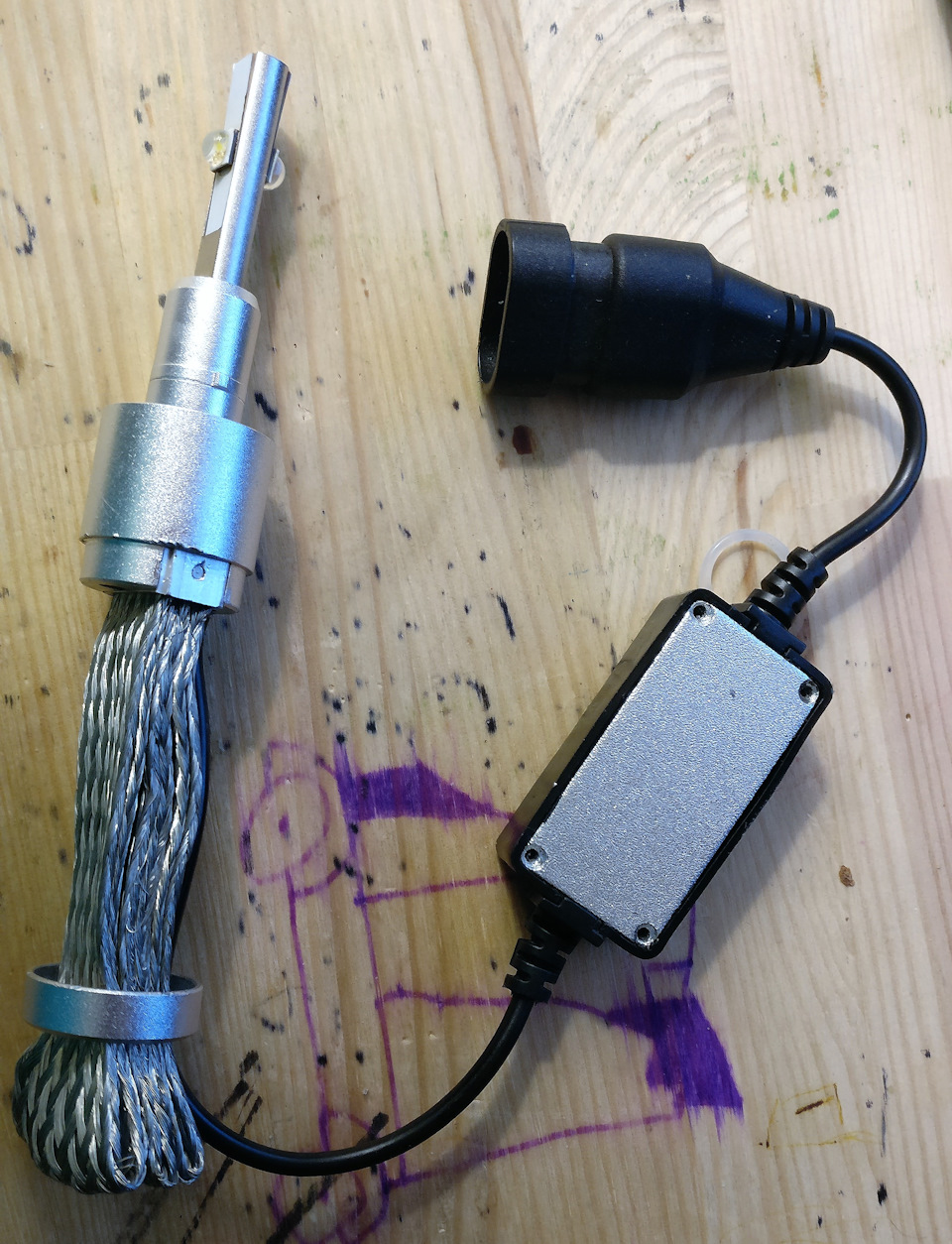

і починаємо його препарувати:

Розкручуємо драйвер і знімаємо всі захисні кільця

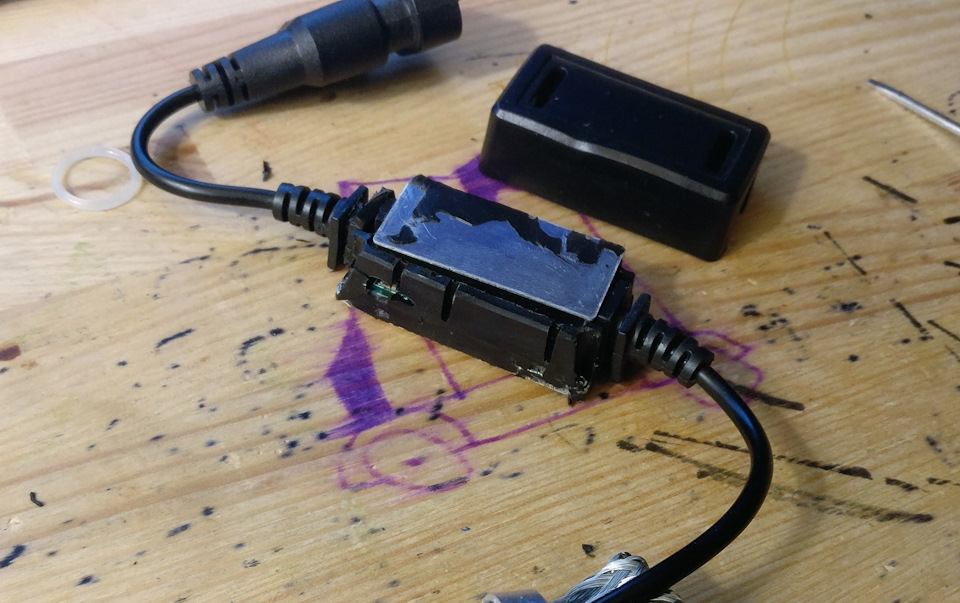

Розбираємо драйвер, як виявляється він залитий в чорну напівгуму зприклеєними зверху і знизу алюмінієвими накладками, для кращоготепловідведення:відклеюємо накладки і очищаємо від гумової смолиабо чорт його знає що це таке:

два електроліти по 100 мікрофарад від компанії HUAHONG з Шанхаю, яка каже що вони LOWESR

У принципі, зовні, драйвер зібраний досить непогано, хоча я нешукав що там за комплектуючі + на керуючому чіпі посередині — невидно маркування (

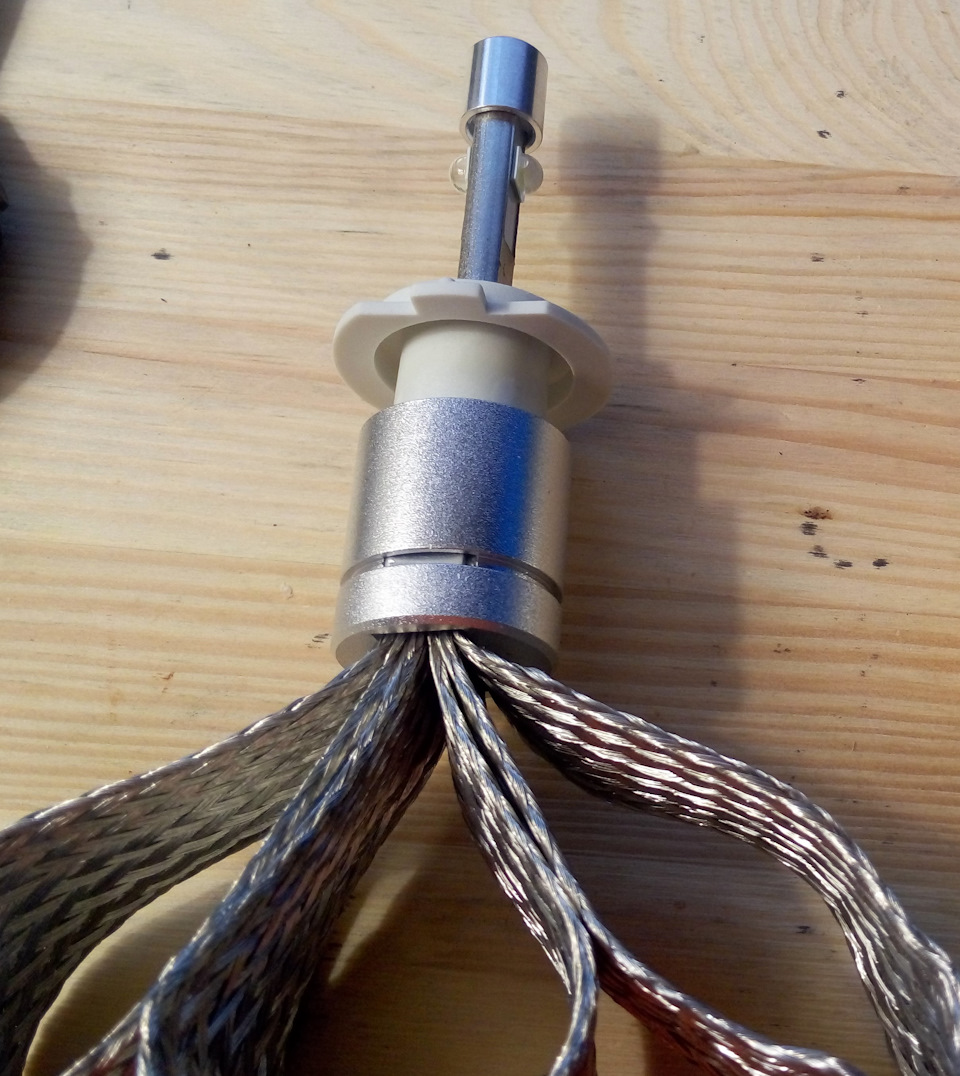

Тепер прийшла черга самої лампи:

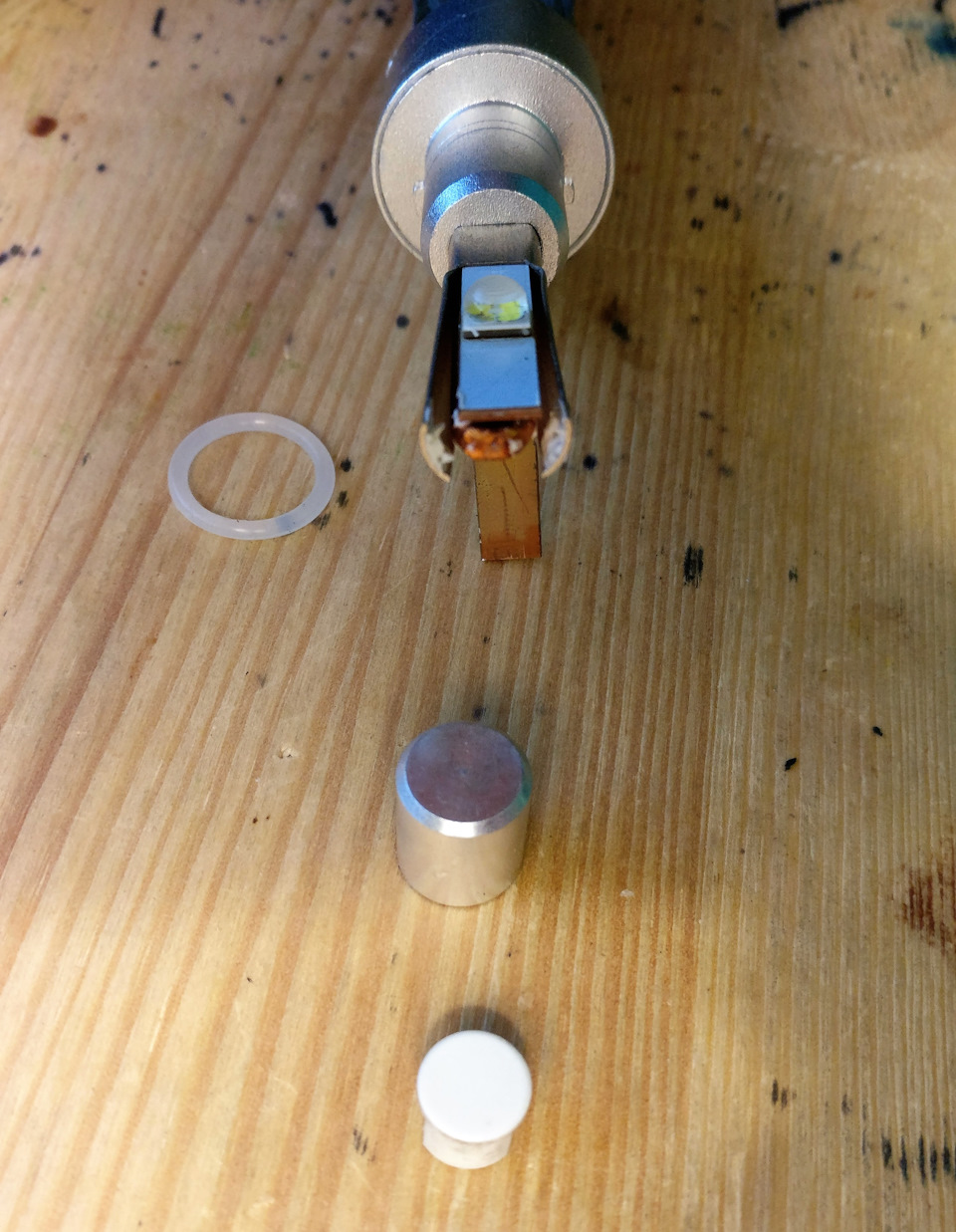

> чіп світлодіода на мідній основі всередині мідна теплова трубкаабо мідний сердечник на якій зі зворотного боку висить гнучкиймідний радіатор
мідна серцевина і відігнутий світлодіод на мідній основі
як видно між світлодіодом і сердечником немає ніякої теплопровідноїпасти
p>
На жаль я не зміг розібрати його повністю з іншого боку, тому щотам занадто сильно запресований гнучкий радіатор, але загалом всевидно і все зрозуміло.

> Не можу сказати що все жахливо зроблено, я б сказав що загальневраження не погане, я навіть здивувався, що в середині використанатеплова трубка або це мідний сердечник дуже схожий на трубку (покаже подальше розпилювання).

Але ось те, що між мідною основою радіатора світлодіода тасердечником немає нічого крім повітря, ніякої теплопровідноїпасти чи чогось ще — це жахливо (! ), тобто передача теплавід світлодіода до радіатора залежить тільки від того як сильно іщільно його притиснули до цього радіатора. Тому зовсім не дивно щоодин з чіпів згорів, Можливо від банального перегріву, так яктемпературного контролю і зворотного зв'язку від чіпа в драйвернемає, як немає і хорошого зв'язку з основним радіатором.Висновок —кожну лампу потрібно допилювати, щоб вона могла працювати довго, або як у лоттереї, сподіватися що тобі пощастило. Або брати лампивід філіпс за ціною від 250 $ за пару. )
