Підготовка до ambient lighting

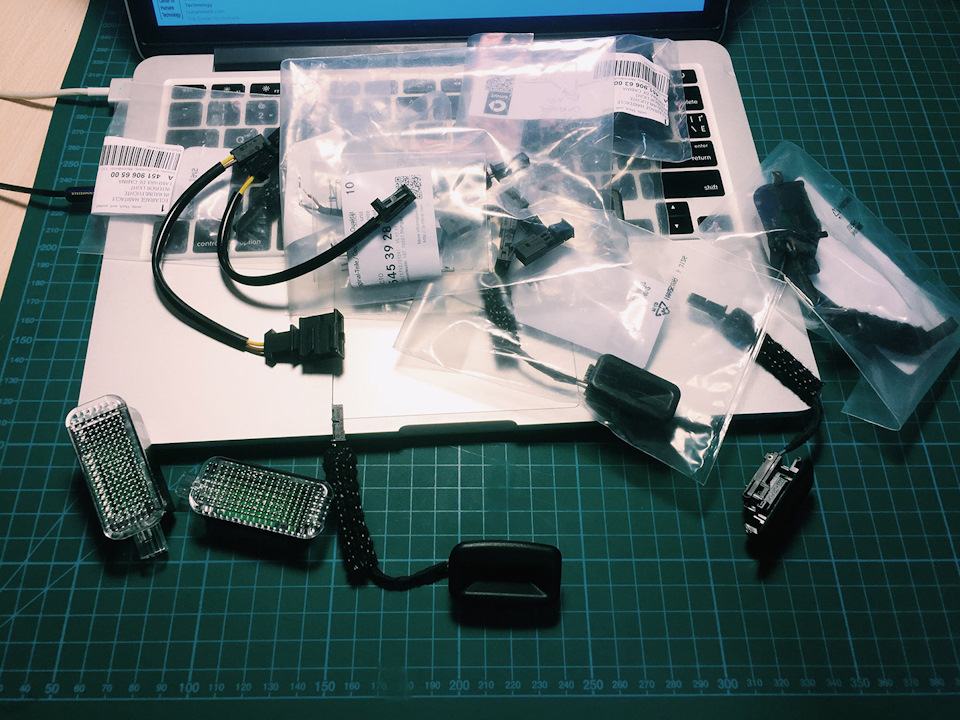

Якось побачив ambient lighting на картинках і подумав поставитисобі. Потім побачив наживо і прямий загорівся. Вивчипитання:оригінальний комплект коштує поганих грошей, бо фірма, брабус, всі справи. Оригінальний набір входить два кріплення вноги, діоди білого світла з блоками (в ноги та в багажник), кількапомаранчевих діодів і всі необхідні дроти На весь набір грошейшкода, але як часто буває з брабусом - можна зібрати закомпонентами, а що дорого — колгоспити.Запчасти на фото:200210

Потрібне рішення підглянув у cacaocacao — він вирізавз алюмінію "фірмові" кріплення в ноги і написав усе номерилампочок.
A4519063100 і A4519063100 — світлодіоди в дверні ручки;
3 x A4519063200 — 2 світлодіоди в задню панель зверху (підглянув упольському смартклубі), 1 у передню перед лампами airbag; — 2світлодіоди в ноги, 1 в бардачок Ще потрібні конектори для led'ів.Я купив оригінальні, вони виявилися дорогими, на алі можна знайти урази дешевше. На кожен світлодіод потрібен 1 штекер A0335456728 (множте на кількість світлодіодів) і в штекер потрібно по 2 пінаA0325453928 (множте на кількість світлодіодів і ще на два)

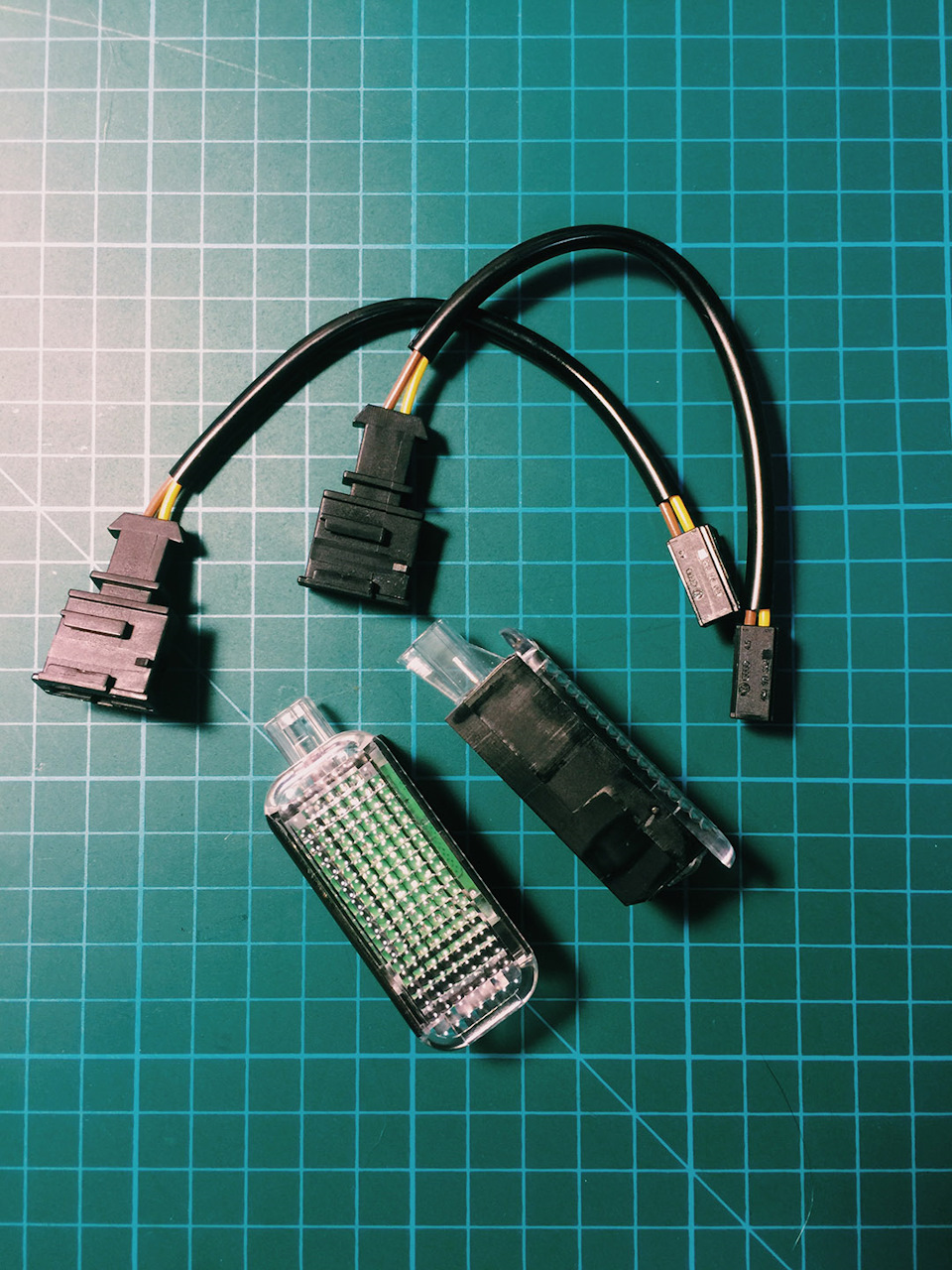

> Для білого світла в ноги cacaocacao Використовувавсвітильники від Порше/Ауді, роблю так само - 8J0947409 - 2 шт. Доплафонів Порше замовив на Ali два штекери, щоб не колгоспити. Щекупив 10 метрів дроту 2х0, 5, для led вистачить.
А тепер найдовша і нудотна частина для мене (бо лінивий і постійновідкладав), але приємна для вас (бо я вже все зробив) — кріпленнясвітла в ноги.
<

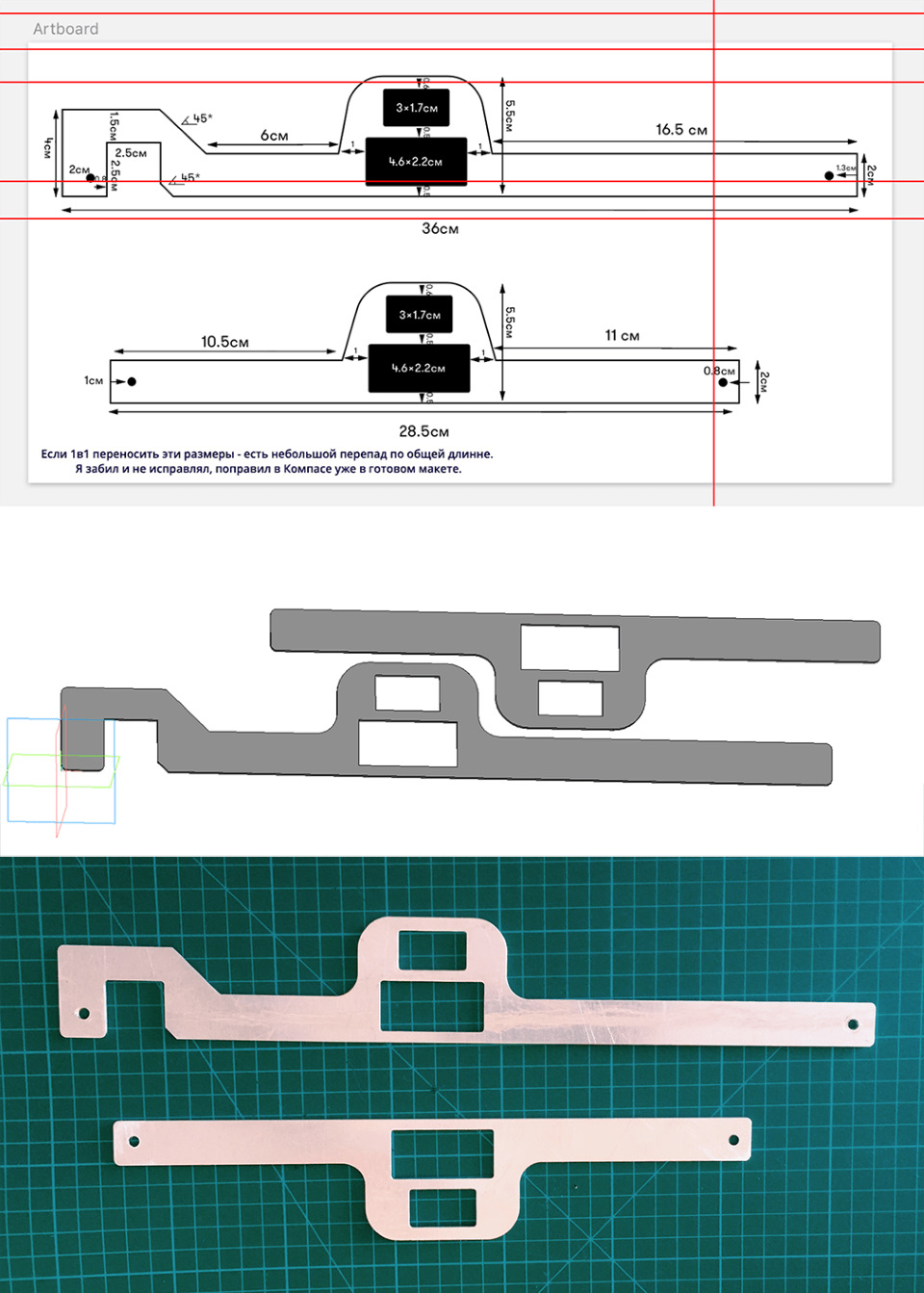

Зберіг фотки кріплення, обвів у скетчі контур кріплень поверх фото.Так-сяк зіставив розміри та пропорції. Переніс виміри на картон, вирізав. Сходив приміряв. Підкоригував. Знову вирізав, сходивприміряв, підходить! Готуємо чистовий 3D макет у компасі, щобверстат по ньому вирізав деталь. Ось готові файли для верстата:вноги пасажира 285х55х2.m3d і сторона водія 360х55х2.m3d

Знайшов на olx майстра, який погодився все вирізати (правдазнаходиться він за Лісовою, в Биківні). Зробив за день менше 500грн з матеріалом (алюміній 3мм). Я просив зробити без дірок підшурупи, був не впевнений в координатах, тому потім просвердливудома.

Тепер на все це задоволення чекає установки.Ставитиму разом зіншою доробкою, для якої чекаю деталі – американізувати салон.Займуся за кілька тижнів. Stay tuned!
