Протитуманні фари

І так я зібрався встановити протитуманні фари. Постараюся написатидокладний звіт про виконану роботу (робив усе сам).
Найголовніше перед початком роботи - зніміть клемиаккумулятора!
p>

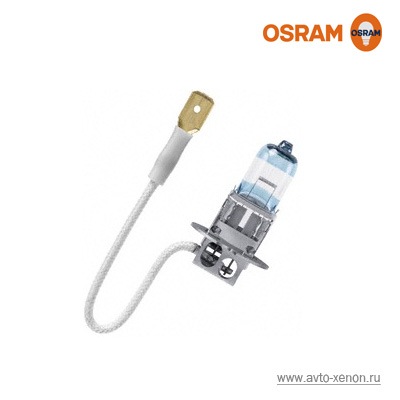

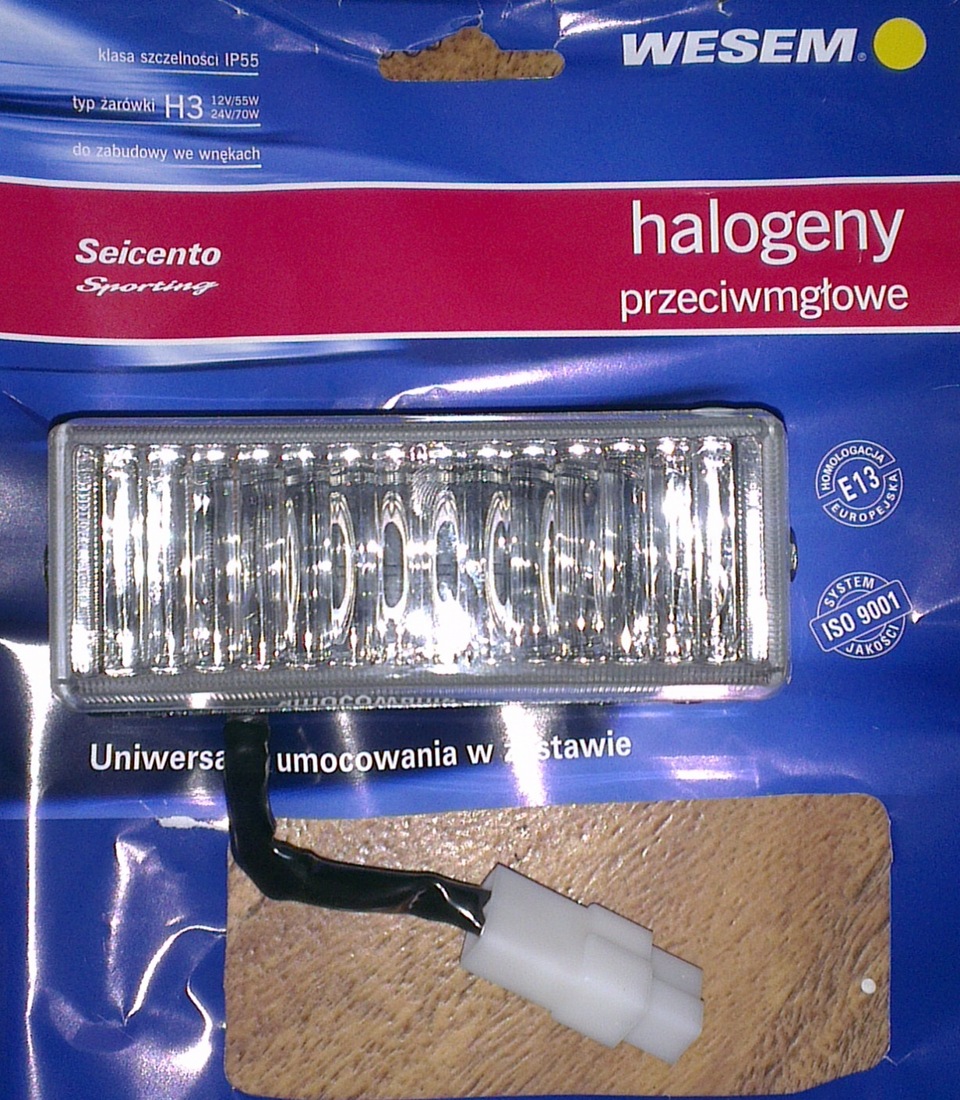

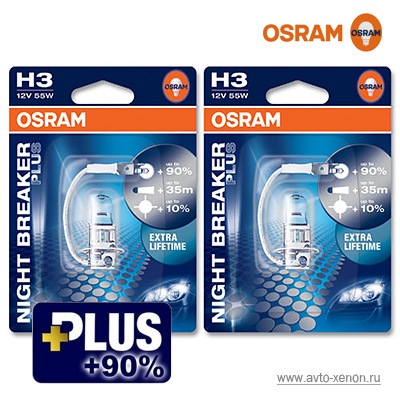

1) Протитуманки Wesem HM3.26400 (250грн) У які встановивлампочки Osram Night Breaker Plus 90% (90 грн штука)
< /

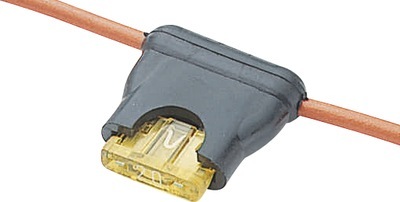

2) Запобіжник (я поставив на 10 ампер) (сам провід з роз'ємом 31грн, запобіжник — 4 грн)

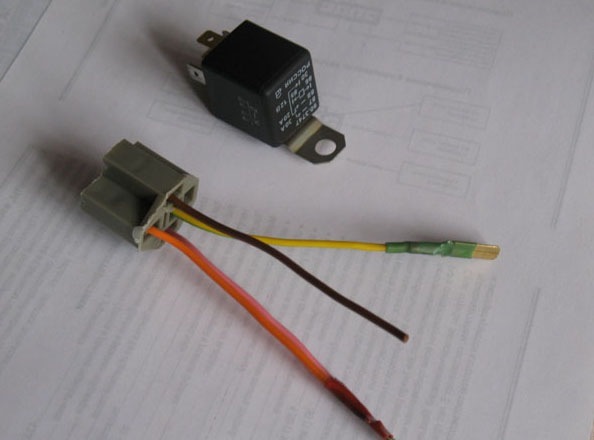

> 3) Реле протитуманних фар і колодка під неї. 6) Ізолента (використовував 3М — м'яка, клейка, добре веде себе на морозі та вспеку), клем на дроти, і інша дріб'язок.

І так поїхали!

ближнім світлом ну або з габаритами, Тому я зробив так, щоб якщогабарити вимкнені, то кнопка протитуманок буде клацати в порожню (вони не включатимуться)! А коли включаю габарити, то кнопкоюпротитуманок можна включити або вимкнути ці самі протитуманки! Почну з розташування РЕЛЕ! Його можна засунути куди завгодно (залишити під торпедою в салоні), я не став мучитися і встановивйого під капотом поряд з релюшкою на двірники. Далі я зняв лицьовупанель в салоні і дістався прикурювача, знайшов плюсовий провід налампочку підсвічування прикурювача (оскільки підсвічуваннявключається з габаритами нам це і потрібно) так от від цьогопроводу я і спробував щоб ПТФ працювали тільки після включеннягабаритів.
І так всі знають як працюють вимикачі ПТФ (пояснювати не буду).Отже беремо перший шматок дроту (не ріжте його відразу) підключаємоодин кінець до проводу підсвічування прикурювача, а інший роз'єм докнопки вимикача ПТФ, далі йдемо по ланцюжку і від кнопки ведемопровід (через заглушку для проводів виводимо провід під торпеди підкапот) до реле контакту 85 на схемі (цифри на реле теж написані). Ітак після цих дій у нас вже є ланцюг:12 вольт від габаритів, потімкнопка яка розриває ланцюг і потім реле 85 контакт. Далі контакт 87тягнемо до АКУМ через наш куплений запобіжник (запобіжник міжплюсом акума і реле 87 контакт) .
86 контакт реле кидаємо на кузов, або мінус, було б непогано і йогона акум протягнути, але це не обов'язково! (я кинув на кузов)

Все залишилося останнє — самі протитуманки. -а дроти плюс і мінус! з мінусом як завжди кидаємо на кузов, або з'єднайте 2-а мінуса віддвох фар і кінте на мінус акума (це все одно, просто якщо кидати накузов то проводів менше тягнути треба).
А ось плюси від Двох фар з'єднуємо і підключаємо їх до роз'єму 30на реле, ось ніби і все. Накидаємо клем на акум ... Тепер включаємогабарити і перевіряємо чи працюють вони! (звичайно працюють) та йспробуємо протитуманки, якщо все працює то можемо все ховати (проводи) і збирати назад (панель салону), Перевіряємо щоб ніде некоротило і ізолюємо всі голі дроти.

Сподіваюся я правильно пояснив і зрозуміло! якщо що забувзапитайте у коментах я відповім!
