Кастомна оптика для Menz Vito в 639 кузові.

Усім привіт друзі.
Чергова переробка оптики, цього разу на Вітос у 639 кузові.)
І так у по менше — фоток більше. (знаю, що все це люблять)
Ну почнемо…
Передусім скажу, що одні з найгабаритніших ліхтарів, що менітраплялися. Так, що потрібно :
— Багато терпіння, і часу.
-Трохи знань в електроніці чи бажанні вчитися для тих, у кого йогонемає.
- Валюта на матеріали та супутні витрати, без неї ніяк)
-Але й саме бажання працювати…
За матеріалами :
-Задні ліхтарі з 639 з адекватним склом - 2 шт
-Бронеплівка та плівка оракал (червона, чорний мат, чорний глянець, сіра)
-Оргскло (акрил) прозорий 3 мм.
- Світлорозсіювач структури опал
-П-образний профіль пластиковий.
-Алюмінієва шина
-Лінзи та відбивачі для світлодіодів
-Світлодіоди 3Вт :червоний - 16 шт, білий - 6 шт, жовтий - 18 шт.Проводка
-Термоклей
-Термопаста
-Герметик
-Радіатори
-Двокомпонентний клей
-Скотч, ізолента, все для паяння
-Ну і всілякий інструмент…)
Тепер по роботі в цілому, опишу процес, потім фото з короткимописом.
/>
Спочатку хотів виготовити нове скло, але тиждень зусиль іпереведених матеріалів, показала, що все парно.
В силу того що скло дуже громіздке прогріти його рівномірно дужеважко і воно гнеться з косяками, що мене взагалі не влаштовувалоніяк. А рідне двокольорове.
Подумавши і порадившись із власником, зійшлися робити під ріднимсклом, але при цьому зробивши його одноколірним.
І так погнали :
Зрізаємо рідне скло.
Вирізаємо зайві частини відбивача
Далі збираємо модуль повороту і кидаємо його під розсіювач, вклеюємо на своє місце.
Збираємо окремо модулі стопа і заднього ходу, за принципом -алюміній, діоди, відбивач, орг-скло. Ну і охолодження.
Далі всі модулі впроваджуємо у ліхтар, кріплячи один до одного.
Після вирізаємо потрібні шматки розсіювача під габарит, і гнем заформою ліхтаря, зверху робимо малюнок і закочуємо в плівку.
Робимо світлову матрицю з діодів 4014.
Вклеюємо розсіювач на своє місце.
Далі катаємо зовнішнє скло в червону плівку, і вклеюємо його на своємісце.
Після всього підключаємо стабілізатори, клеїмо окантовки таВуаля…)
Далі фото і відео готового результату та процесу)
> То заради чого затія

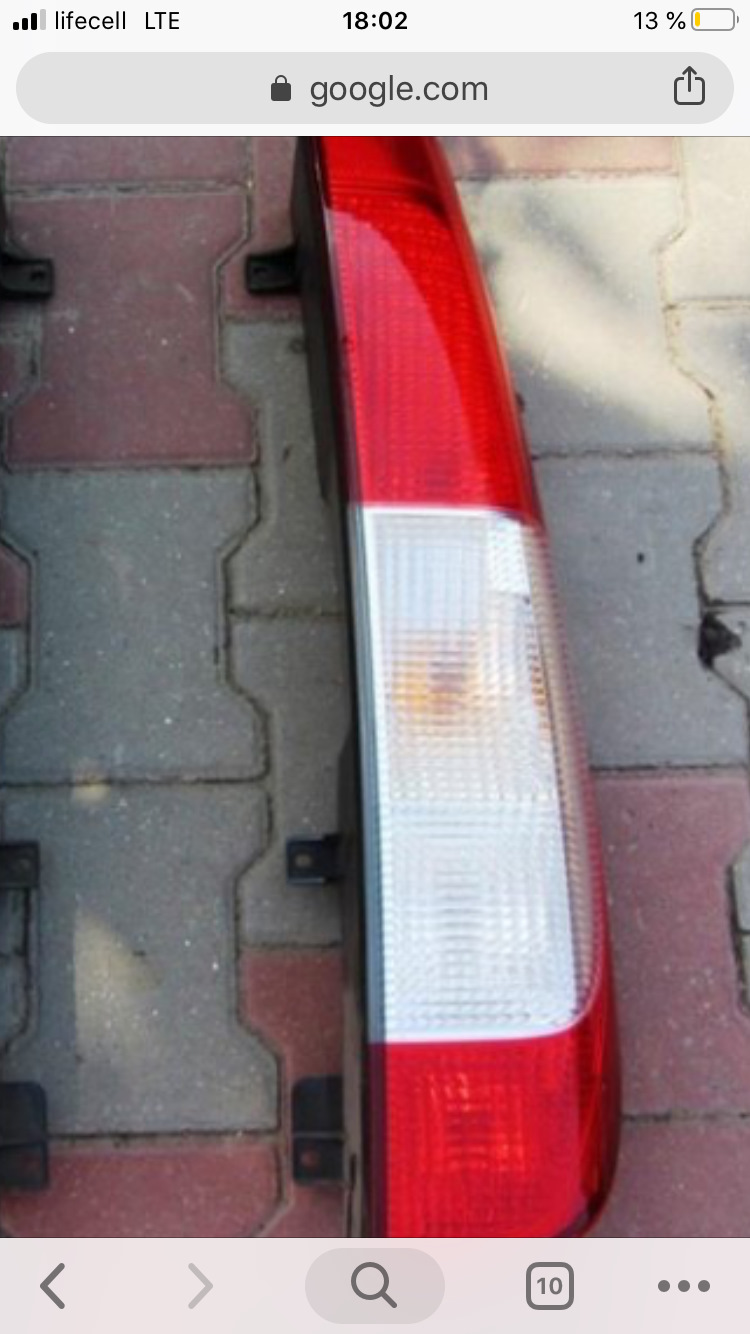

такими брали

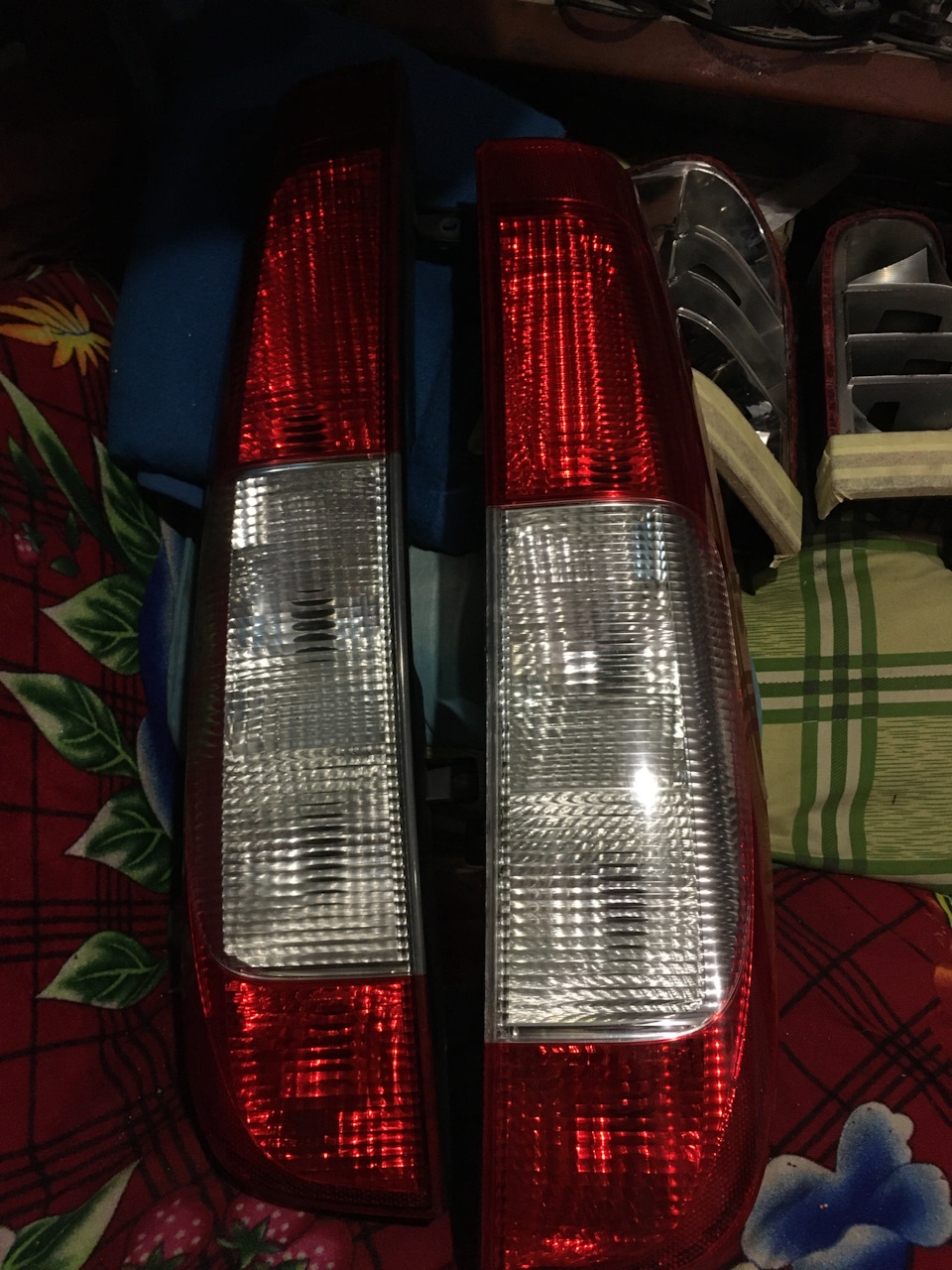

такими приїхали до мене

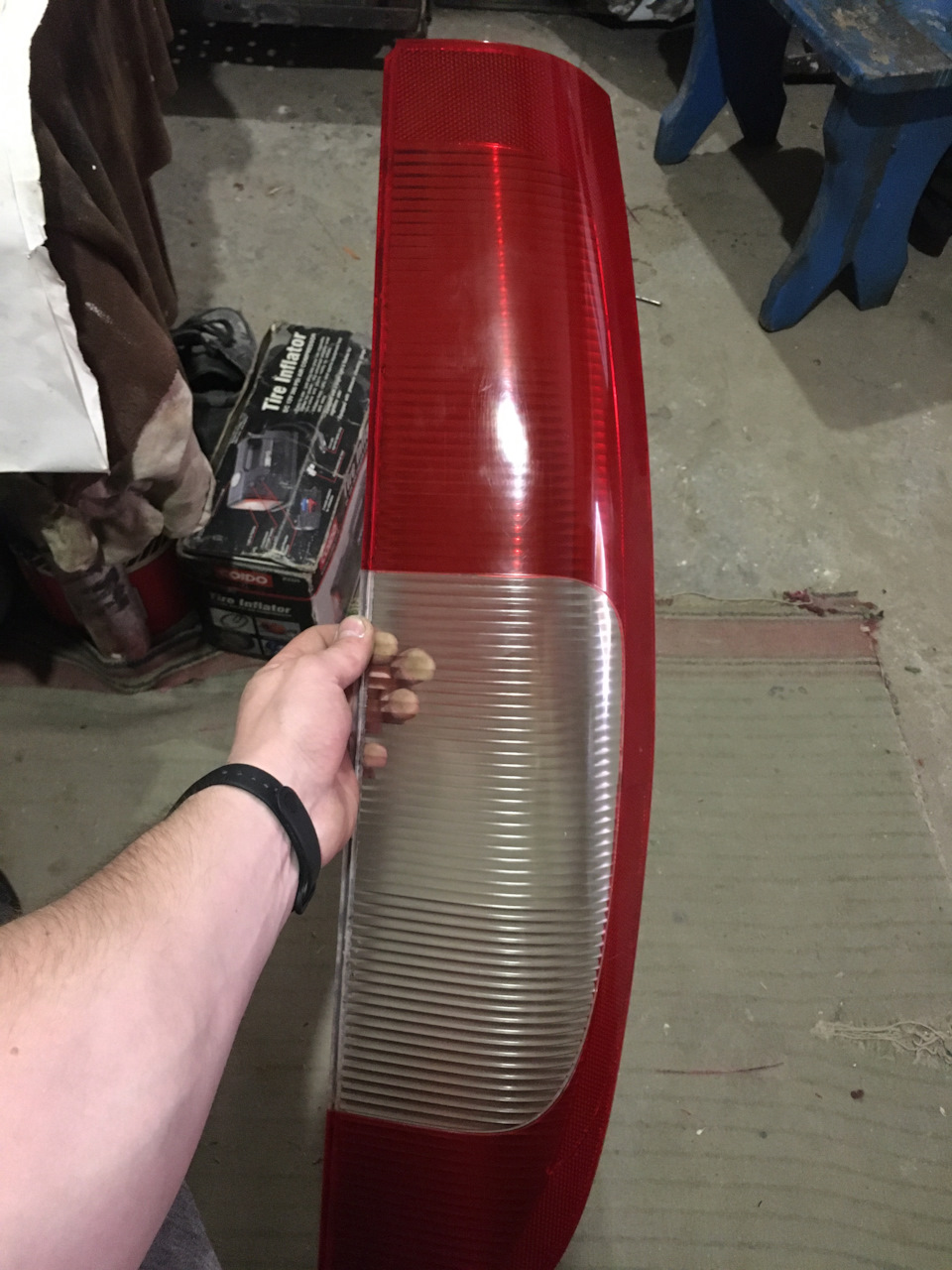

зрізаємо скло

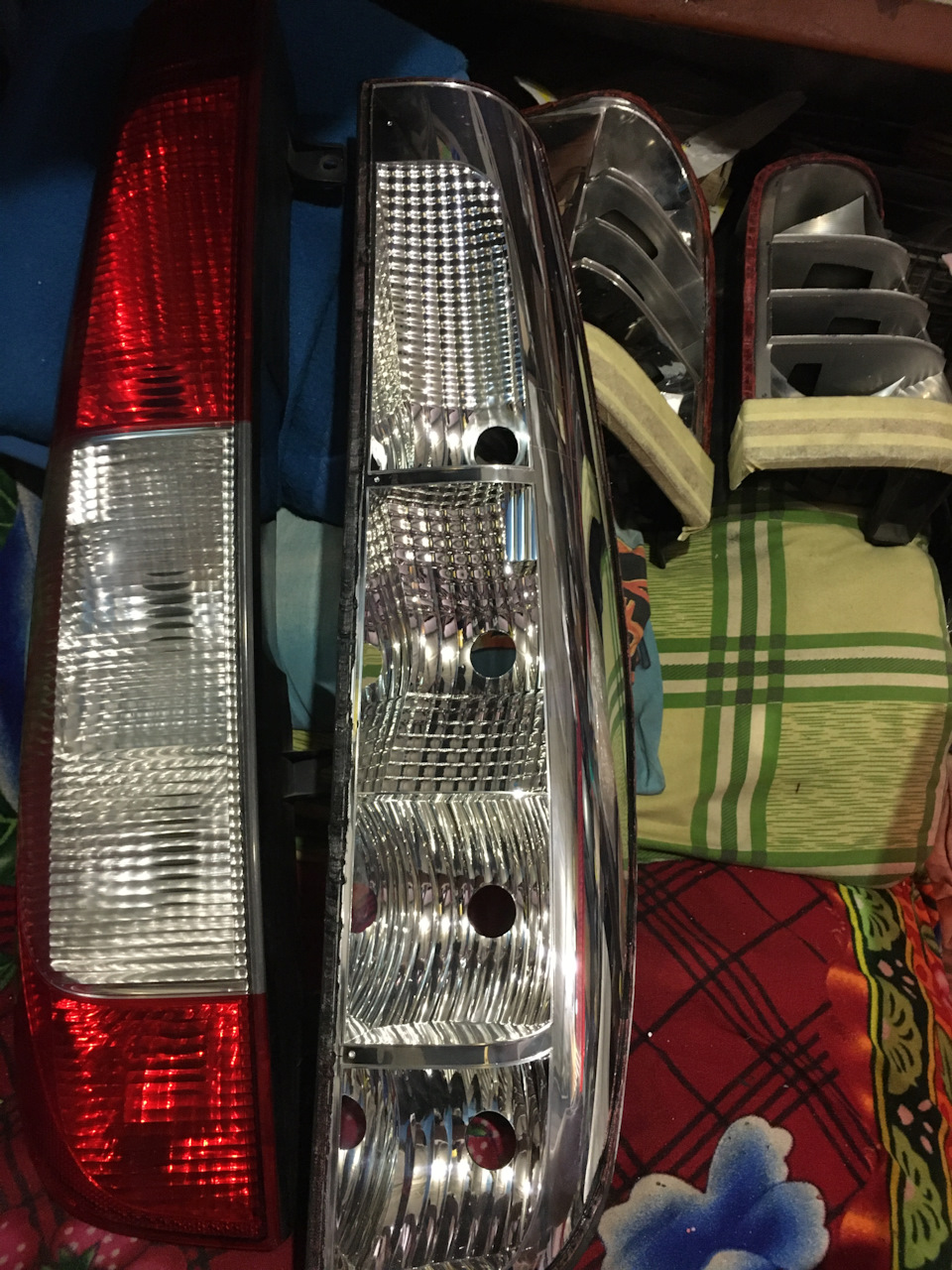

ось так
вирізаємо лишаки
катаємо скло в червону плівку
модулі повороту
впроваджуємо<
стопаки
Всі модулі та розсіювач для габариту
з малюнком
перевіряємо
вклеїв скло і вирізав ЗХ

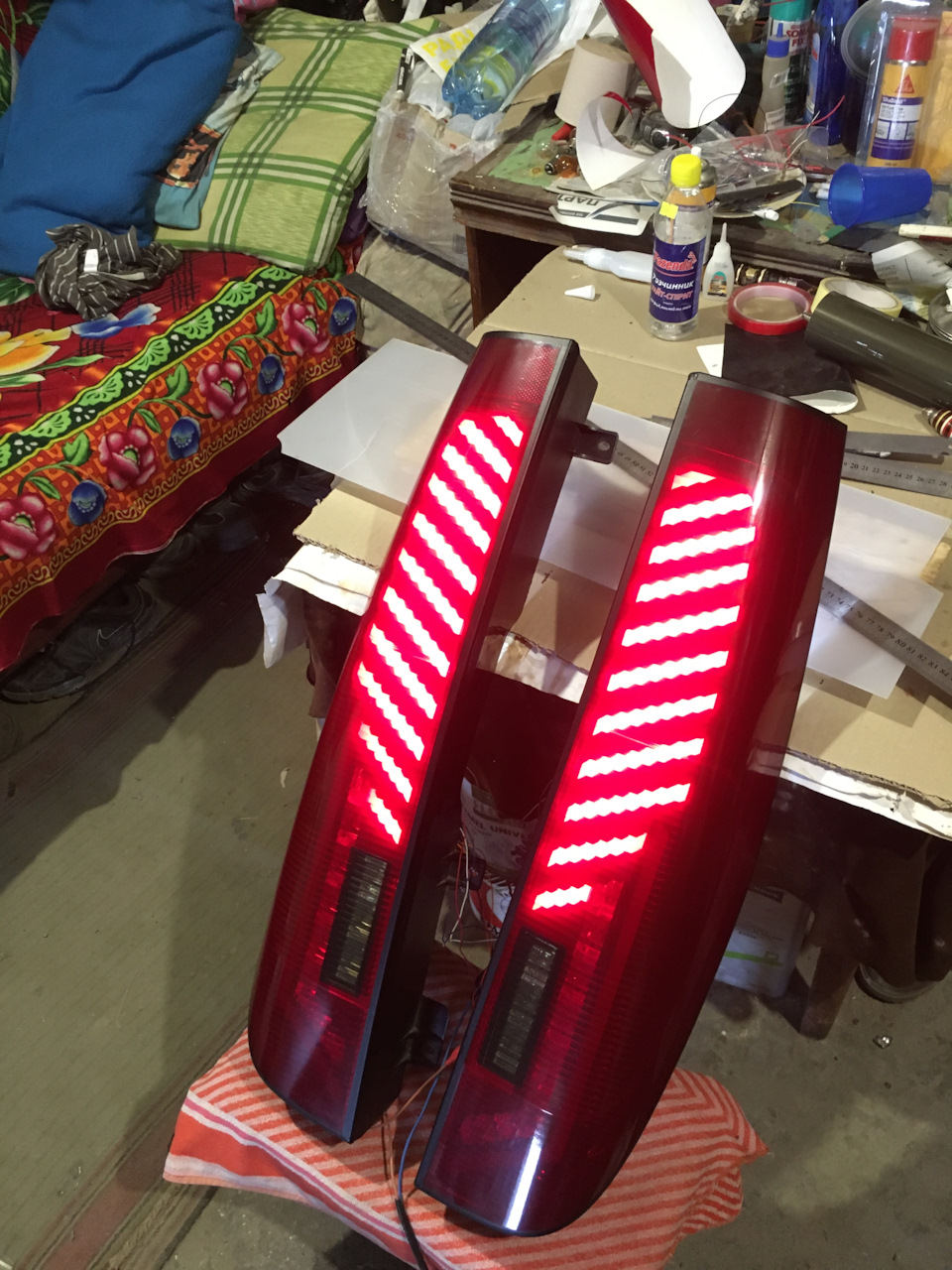

Ну і готовий резкльтат
з боку
з іншого
Габарит
Стоп
Поворот
І відео роботи ліхтарів :
