І так, що потрібно :
> — Багато терпіння, і времени.
-Трохи пізнань в електроніці чи бажанні вчитися для тих, у когойого немає.
-Валюта на матеріали та супутні витрати, без неї ніяк)
-Але й саме бажання працювати…
За матеріалами :
-Задні ліхтарі (л-клас або в-клас, не має значення, навіть скло немає ваги, головне цілісність корпусу та відбивача) - 2 шт
-Бронепленка та плівка оракал (червона, чорний мат, чорний глянець, сіра)
-Оргскло (акрил) прозорий 3 мм .
-Світлорозсіювач структури опал
-П-образний профіль пластиковий.
-Алюмінієва шина
-Лінзи та відбивачі для світлодіодів< br/>
-Світлодіоди 3Вт :червоний - 22 шт, білий - 6 шт, жовтий - 18шт
-Світлодіодна лінейка 4014
Стабілізатори струму і напруги :мр16 і лм 2596
-Проведення
-Термоклів
-Термопаста
-Герметик
-Радіатори
-Двокомпонентний клей
-Скотч, ізолента, все для паяння
-Ну і всілякий інструмент…)
Тепер по роботі в цілому, опишу процес, потім фото з короткимописом. Для початку визначаємося з малюнком, коли знаємо що хочемо, то розуміємо, який модуль як скласти. Насамперед зрізаємо акуратностаре скло до відбивача, можна дрімаємо, можна болгаркою, можнаполамати (хто на що спроможний)). Далі знімаємо хром, і вирізаємо звідбивача все зайве. Паймо діоди і збираємо поворот, він будеосновою від якої я відштовхувався.
Далі Збираємо майбутні корпуси під габарит.
Вклеюємо лінзи під стопи та ЗХ.
Робимо Заглушки та модуль під ПТФ.
Далі виводимо наружку, підганяючи всі розміри, обклеюючи плівками інаводимо красу в целом.
Після розпаюємо габарити, і вставляємо з тильного боку всі діоди насвої місця.
Робимо розсіювач габариту, і обклеюємо все в оракал.
Далі паяємо стаби, все укладаємо на місця, закриваємо тильнусторону.
Вклеюємо нове скло, перед цим вигнуте за формою, бронюємо ізатягуємо канти теж у оракал.
Після всього перевіряємо ще раз, ставимо на машину і радіємо)
Тепер по фото (багато їх скинути не зможу, бо обмеження у сайту є):
Власне габарит. Вирішив зробити і бічні маркери)

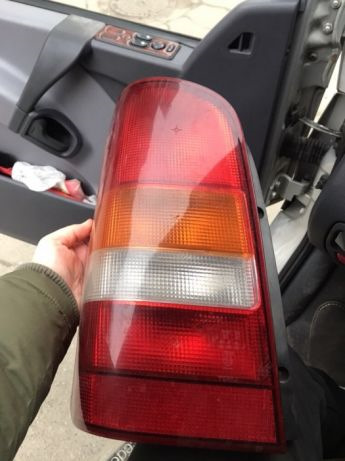

Такими вони були

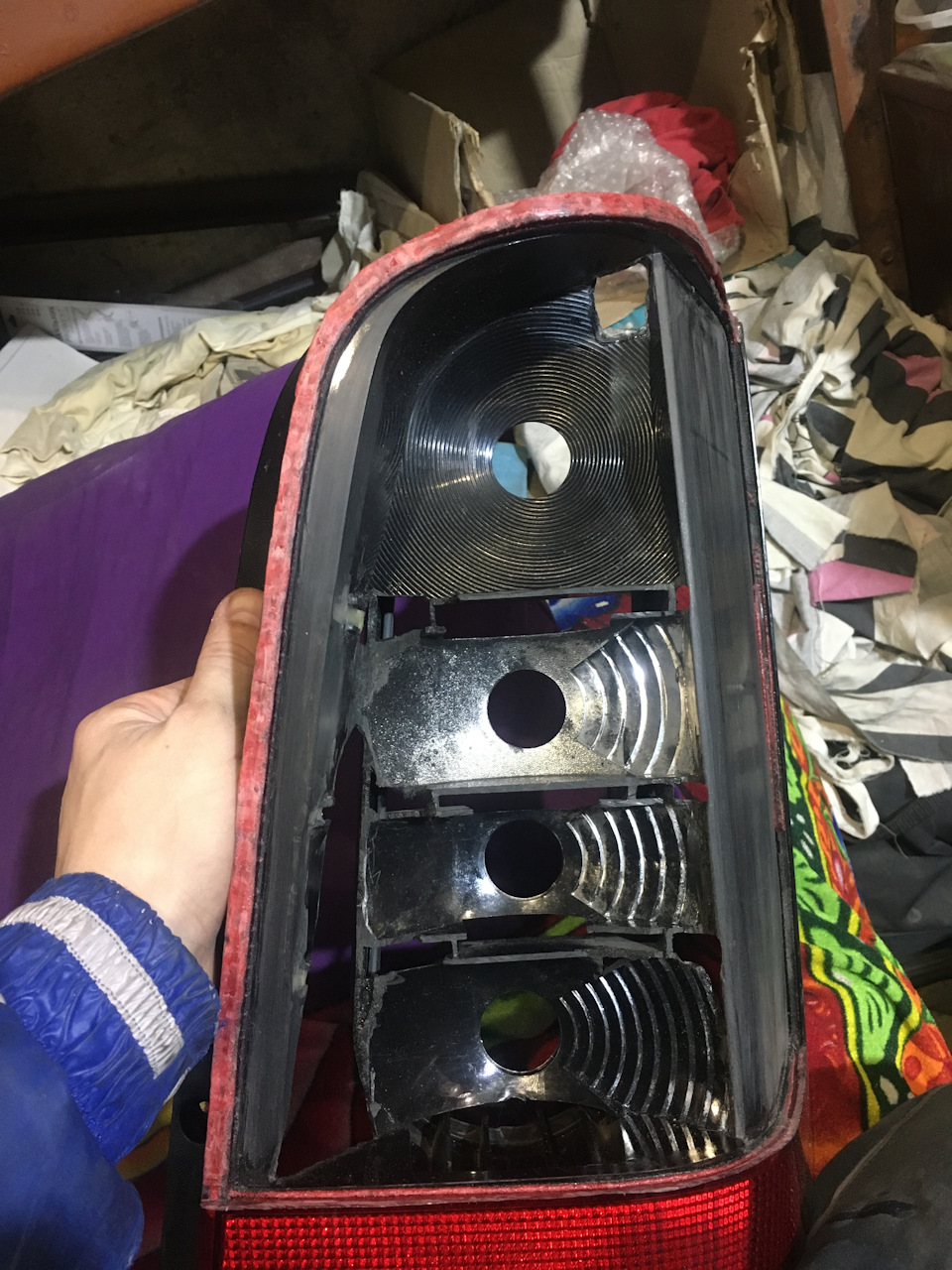

Зрізаємо відбивач, прибираємо хром і вирізаємо внутрянку

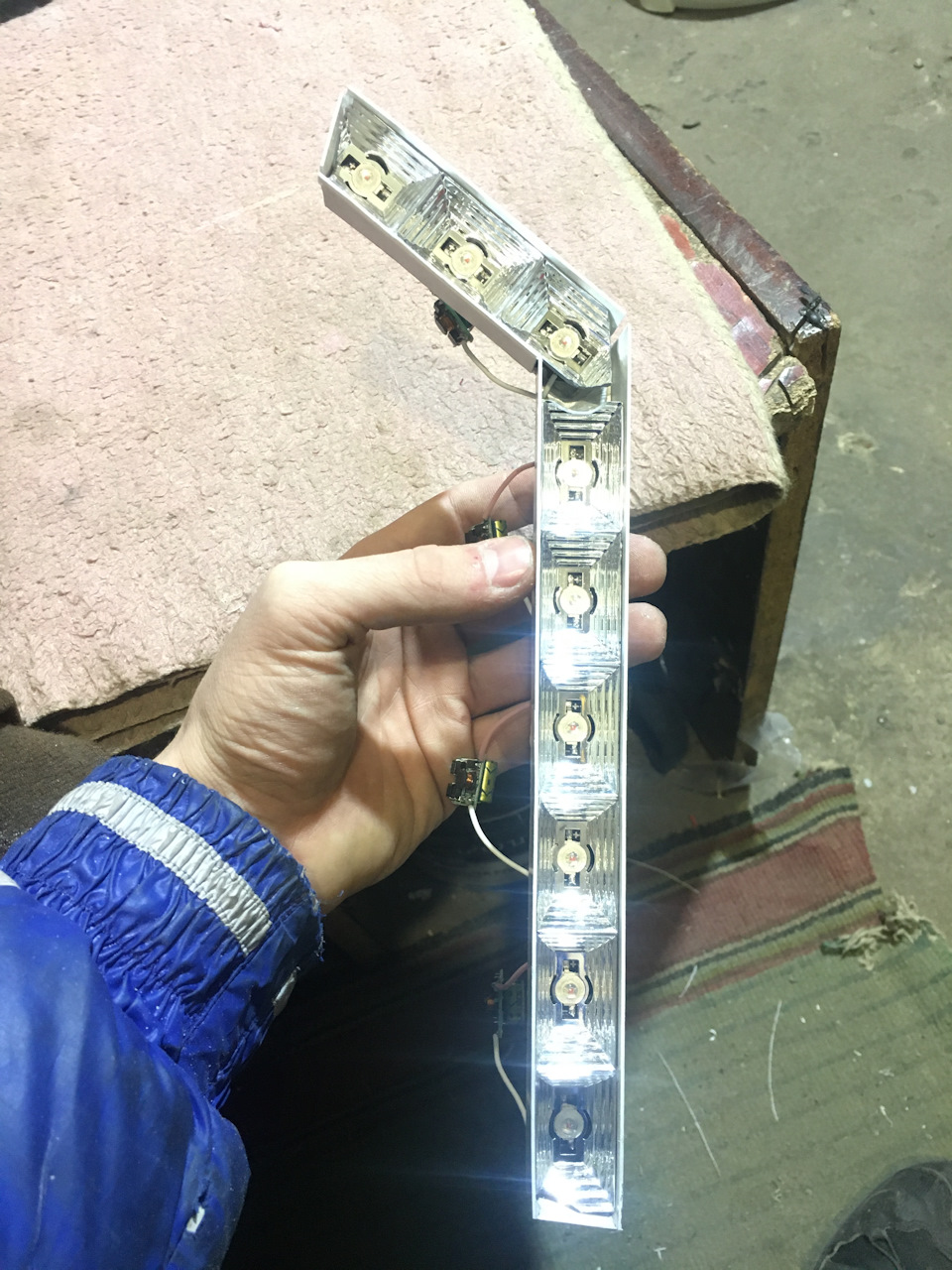

Модуль повороту, без світлорозсіювача
готові повороти

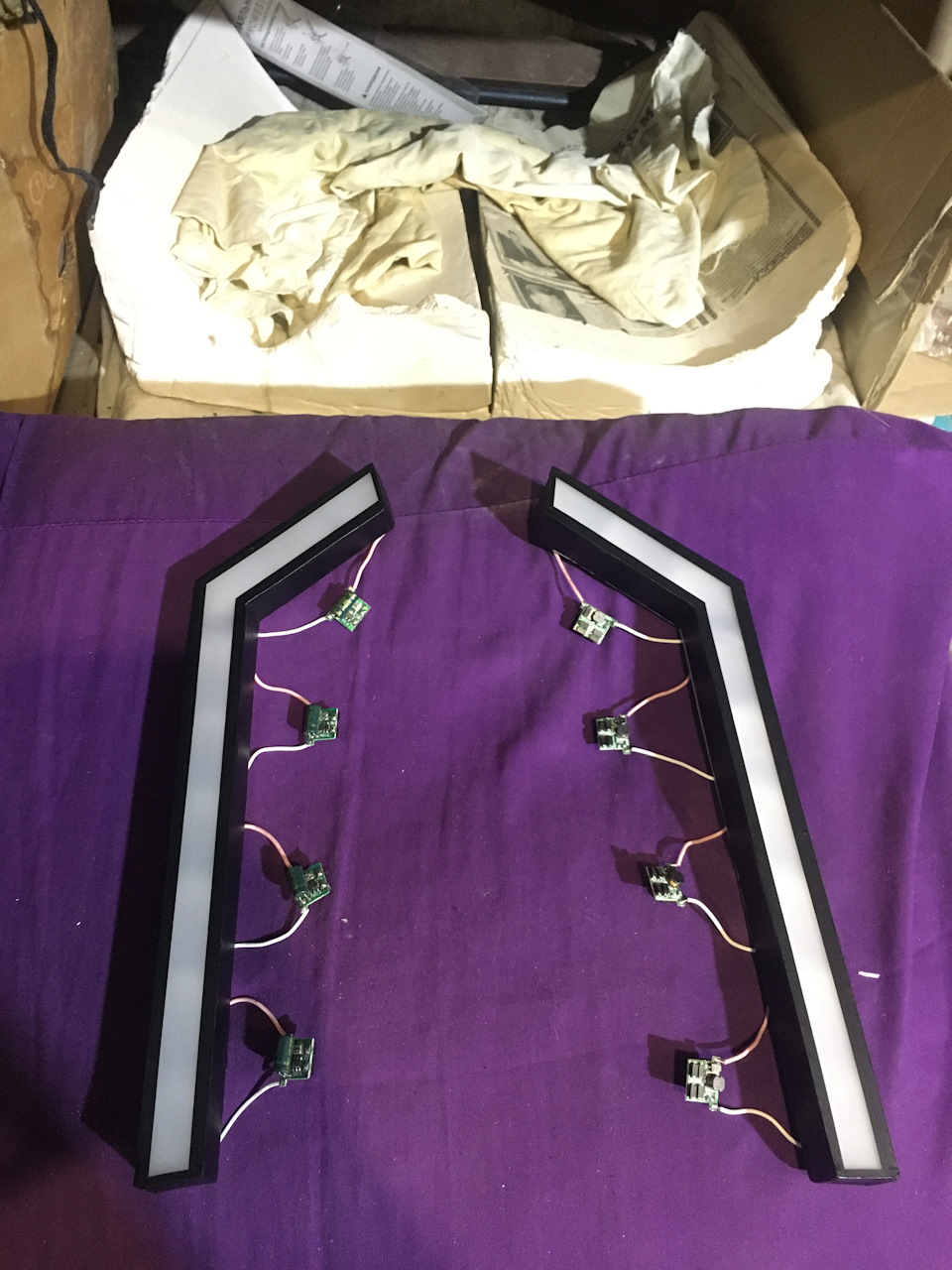

робимо корпуси під габарит із вклеєними розсіювачами і підоракл
Лінзи під стопи
Далі закриваємо порожнечі та робимо модуль ПТФ
Тильна сторона. Якщо раптом щось вийде з ладу, замінити це непроблема)
Оклеюємо в мат
загальний вигляд< па> паяємо і ставимо на місце діоди
доп охолодження
затягуємо боки та інше в плівку
закриваємо тил
вклеюємо скло, бронюємо і затягуємо боки
)
габарит
фото збоку
ЗХ
ПТФ
Стопи
Поворот
Загальний вид на машині

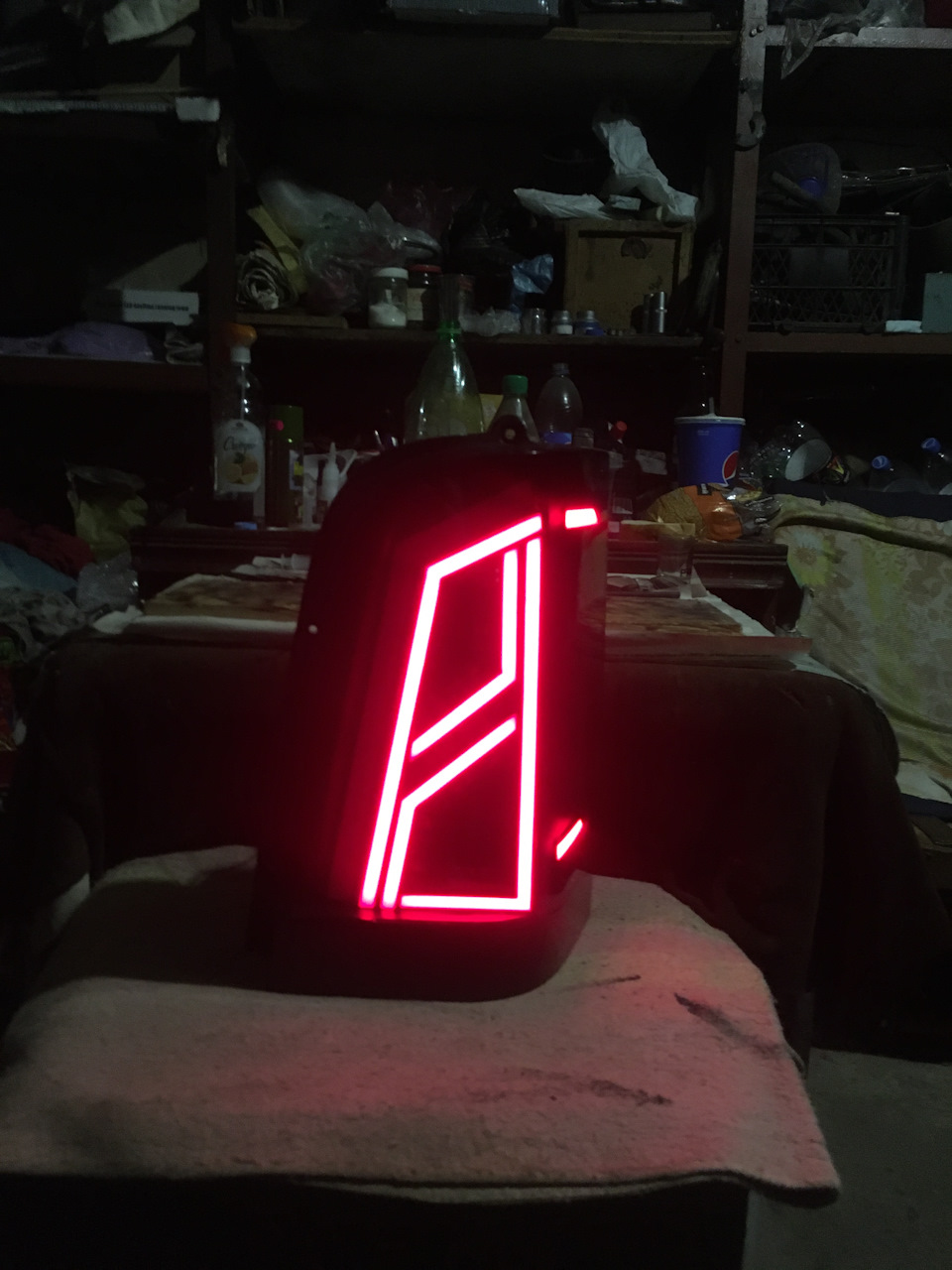

> Ну та габарити в дії)
І відео роботи оптики. Не судіть за зйомку, часу особливо не було.Всім дякую за увагу, і приділений час. Критика як завждивітаються=)
Всіх ще раз з Новим роком, і нехай він буде по-справжньому НОВИМ ужитті у кожного.
З вами як завжди :Dimonuker
<
З усіх конкретних питань пишіть у лс.
Усім удачі та сухої дороги)
