Робимо з 638 - W447. Нова оптика на вито 638 ​​в стилі 447 кузова, для хорошого чоловічка.

Всім привіт друзі.
Як там здоров'я? Що за карантином?
А якщо серйозно, то після кожного проекту з переробки оптики роблюпост розбором, і відео-оглядом.
Так, як, оптикою в стилі 447 вітос цікавилися багато хто, я вирішивїї зробити.Не будемо багатослівними - ПОГНАЛИ!
- пара ліхтарів від вито 638
- оргскло прозоре 3 мм
- полістирол опал (розсіювач) 2 мм
- плівки оракал (чорний мат (070) і глянець(071), червона(030)прозора, чорна(043) прозора)
— чорна темна поліуретанова бронеплівка
— листовий пвх 1 мм
<
- алюмінієві шини 2 см шириною, і 3 мм товщина
- купа проводів
- По світлодіодам:3Вт жовті - 20 шт, 3Вт червоні - 20 шт, 3Вт білі- 6 шт, для габариту використовувалися світики 4014.
— для світлодіодів радіатори зірочки та Ш-подібні
— плати динамічних поворотів
— стабілізатори струму на базі МР16 на 350 мЛа - 10 шт, на 700 мЛа-12 шт
- стабілізатори напруги на базі лм 2596 4 шт
- відбивачі для світлодіодів 25Х35 мм - 30 шт
— обманки світлодіодних ламп 6 r 50w 2 шт
— алюмінієвий скотч
— кріт
— фарба (чорний мат)
— крокодил (герметик)
— термопаста
— термоклей
— термоклей для пістолета
— двокомпонентний клей
— купа різної дрібниці для паяння
— термоусадки та інші дрібниці
Тепер по роботі :
Перше це зрізаємо зовнішнє скло з ліхтаря.
Миємо, чистимо, прибираємо хром.
Далі розмічаємо ті частини відбивача які нам не потрібні іприбираємо їх.
Після робимо моделі поворотів, габаритів зі стопами та задньогоходу.
І збираємо всі модулі разом.
Затягуємо бічні та лицьові частини плівками та фарбуємо.
Гнем нове скло, вклеюємо та бронюємо.
Конкретно за модулями :
— Модуль повороту
Робимо каркас з алюмінієвого профілю, потрібного нам малюнка, далівиставляємо на нього діоди припаяні до радіаторів зірочкам, садимона термопасту і закріплюємо. Робимо стінки з пвх, закріплюємовідбивачі зверху все перекриваємо розсіювачем. При необхідностідоводимо потрібний малюнок за допомогою плівки чи фарбування. Далірозпаюємо стабілізатори і кріпимо все це в корпус ліхтаря.
— Задній хід
Робимо з прозорого орг скла потрібного розміру конструкцію, зізворотного боку приклеюємо відбивачі, до них вже кріпимо діоди зрадіаторами, робимо бортики, і вклеюємо на місце.
/>
— Габарит і стоп
Для початку вирізаємо цілісний шматок розсіювача, розмічаємо наньому необхідний малюнок, після затягуємо плівкою і вирізаємо, абоперекриваємо те, що має підсвічуватися, а все інше фарбуємо.
/>
Після зверху я ще обтягнув червоною плівкою, щоб надати кольору іестетики. При правильному підключенні все одно працює досить довгоі практично, і світить не гірше зібраних плат), тільки правильновідводьте тепло і ставте стабілізатори напруги. Далі збираємоокремо стопи, за схожою схемою з поворотами, тільки без відбивачів, і вклеюємо на свої місця.
Все що не повинно підсвічуватись або просвічувати обклеюємоалюмінієвим скотчем.
Вклеюємо на своє місце.
— Оформлення
< Усуваємо всі дрібні косячки за допомогою тієї ж плівки абофарбування, що б все виглядало максимально естетично і красиво.
Вклеюємо нове скло, бронюємо. І збираємо все на стандартний роз'єм.Який теж прикриваємо плівкою, що б не летів бруд і інша гидота іробимо вентиляційні отвори (обов'язково) або потітимуть.
Ставимо на машину і радіємо… Далі фото процесу, результат івидосики

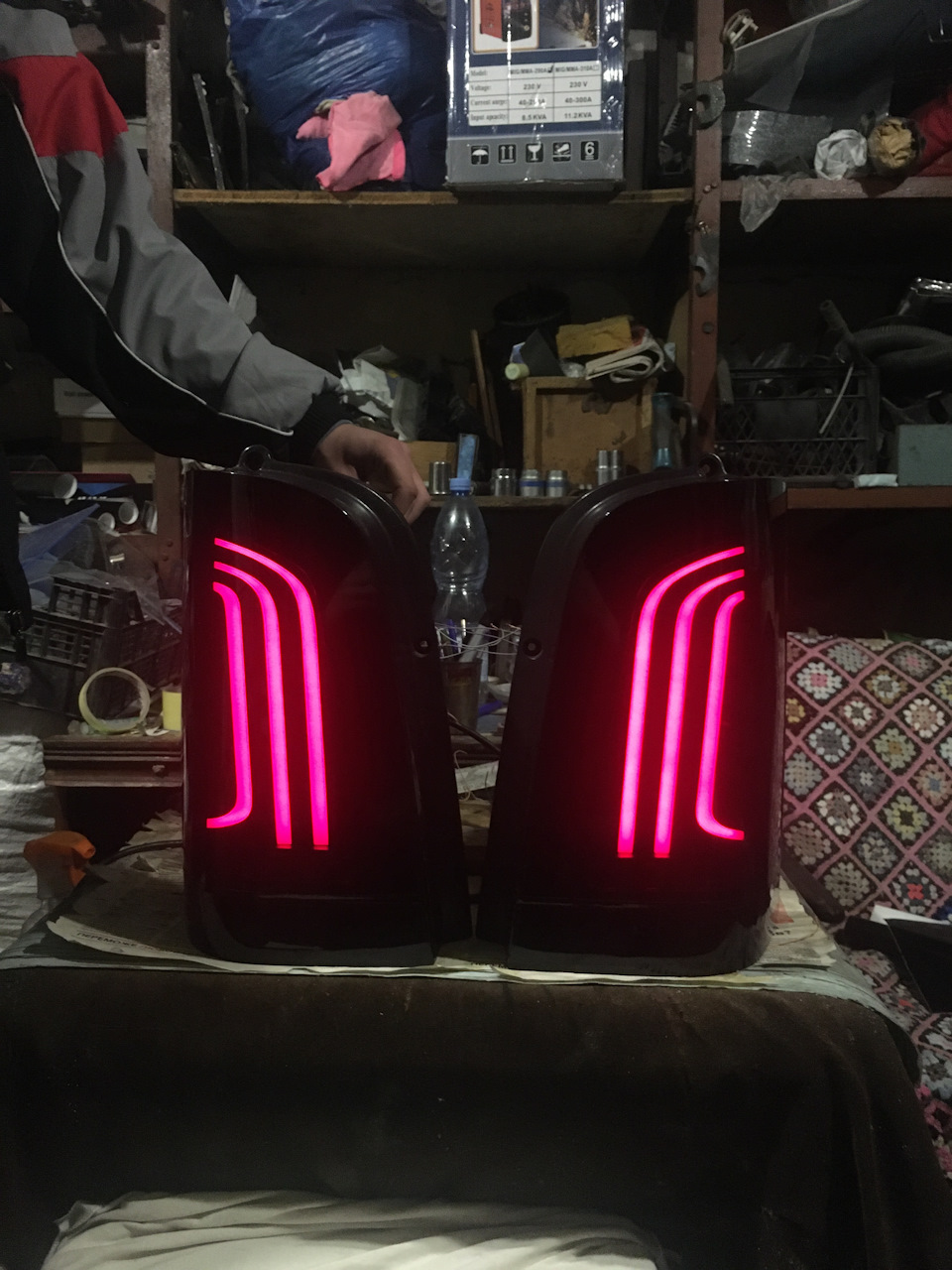

Те, заради чого, все починалося)

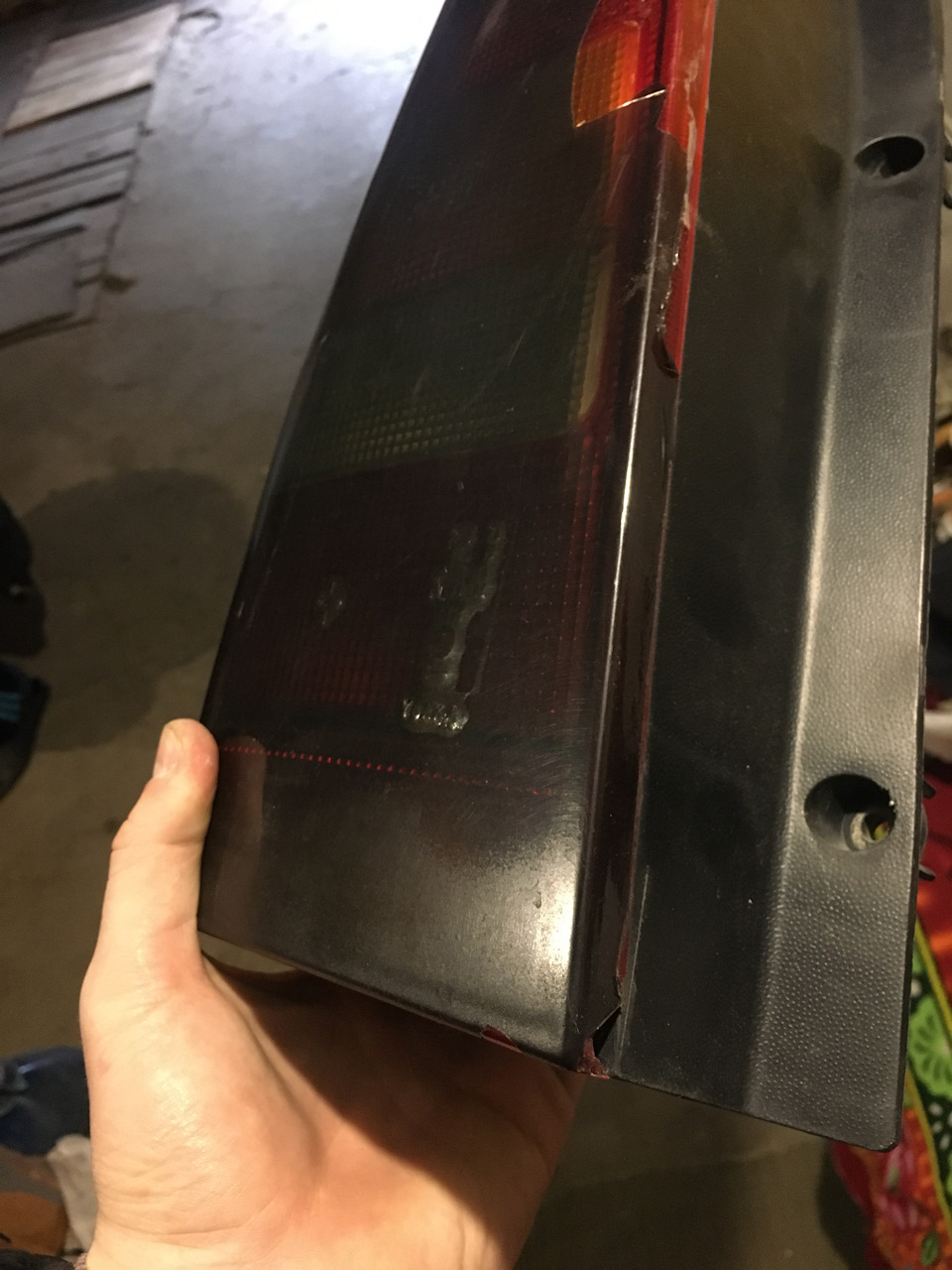

Такими ліхтарі до мене прийшли

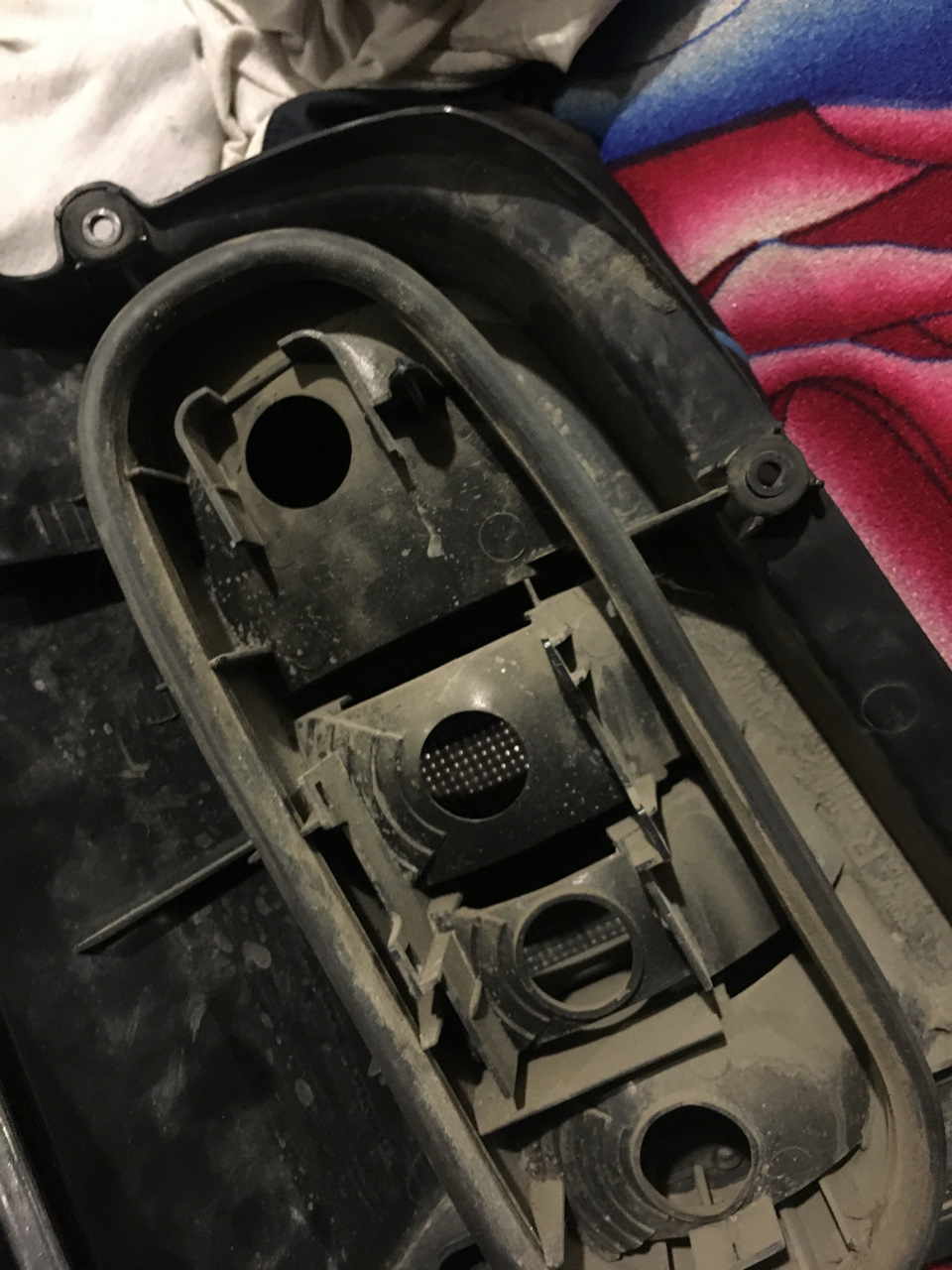

Тил

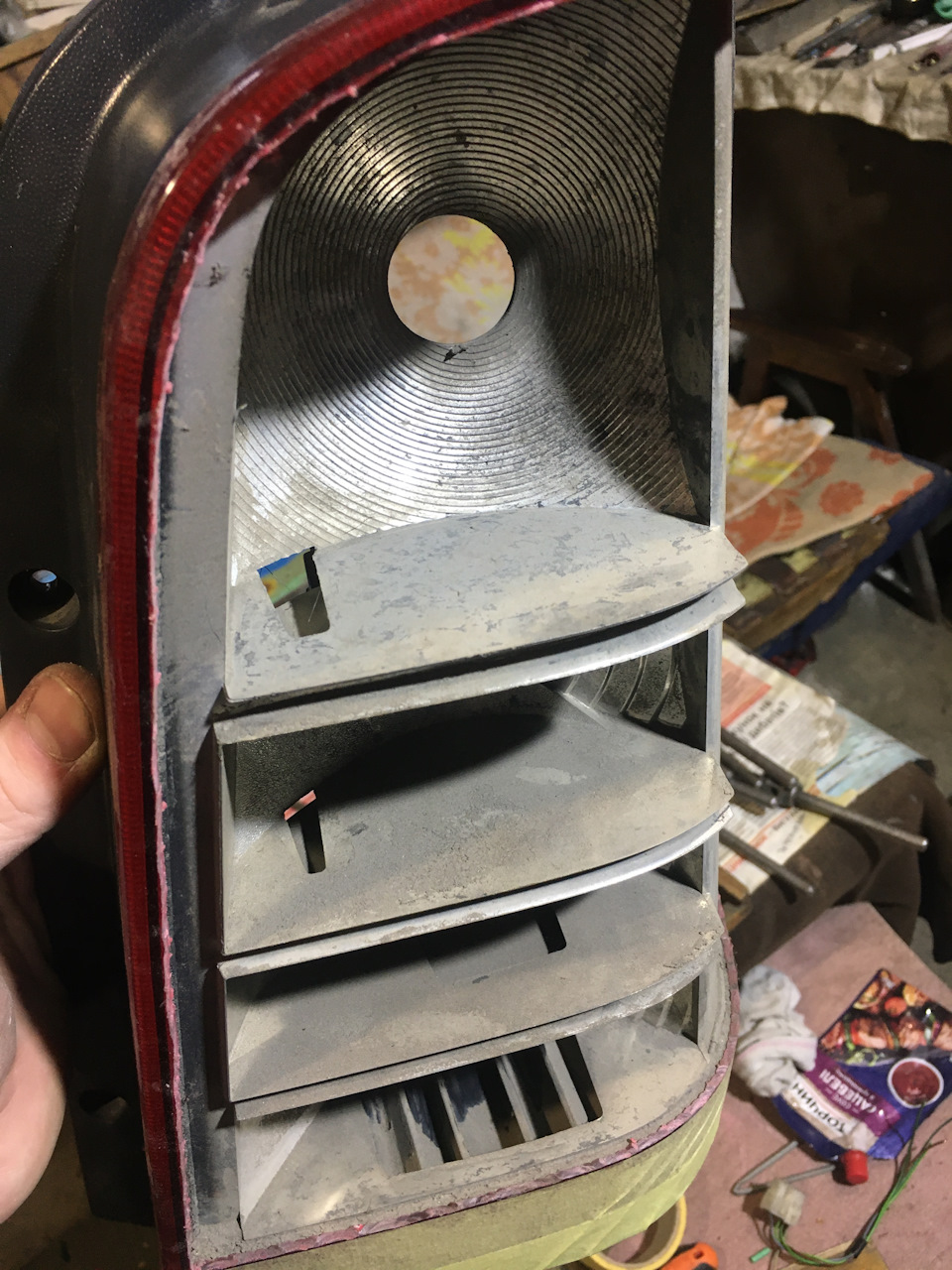

Зрізаємо скло

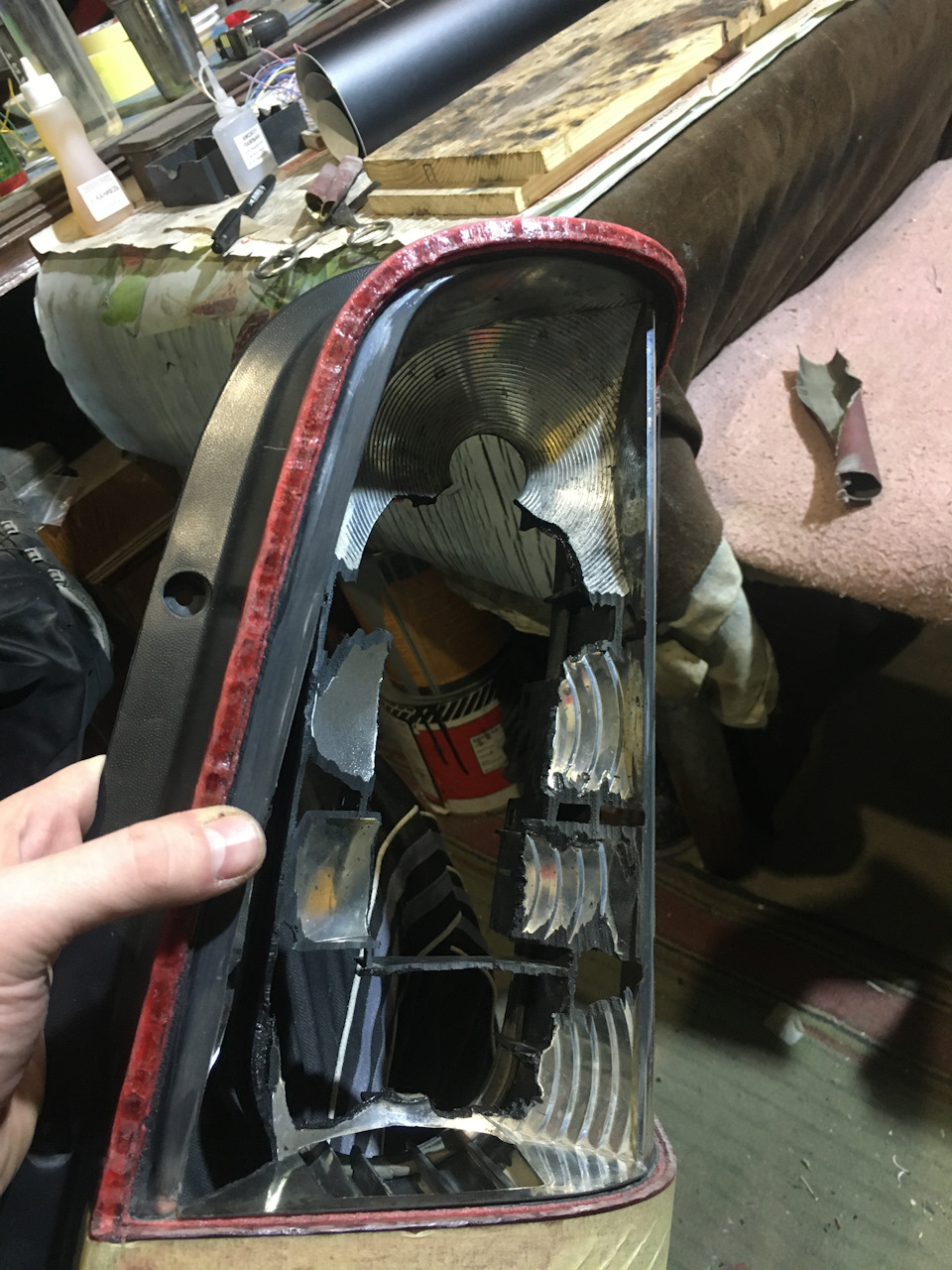

Моїм чистимо і прибираємо зайві частини
ось так виглядають модулі поворотів без розсіювача
це вже готовий поворот
модуль заднього ходу
вклеюємо поворот і задній хід на своє місце
шаблон габариту
вже обклеєний модуль габариту
тильна частина, зі світловодами з пвх
.
габарити
вклеюємо і затягуємо алюмоскотчем
модулі стопів
ось так вклеюємо стопи
готовий модуль стопів і габариту
вклеюємо його на своє місце
далі затягуємо все у плівки, фарбуємо і прибираємо дрібниці
вклеюємо нові стекла
готові, заброньовані ліхтарі
вигляд збоку
габарит
стоп
повороти
задній хід
> І відео повної роботи :
Вночі на машині :
І при світлі :
Мій інстаграм
www.instagram.com/dazzle_night

З вами б, як завжди Dimonuker
Критика та коментарі вітаються.
На запитання теж відповім.
PS З приводу цін і іншого пишіть відразу в лс, але скажу, щоподібні роботи з переробкою зовнішньо скла ніяк не коштуватимутьдешевше 6500, якщо розраховуєте на більш економічну цифру (спробуйте самі) Усім вдачі і рівних і красивих доріг.
