Доробляю задні дискові гальма.

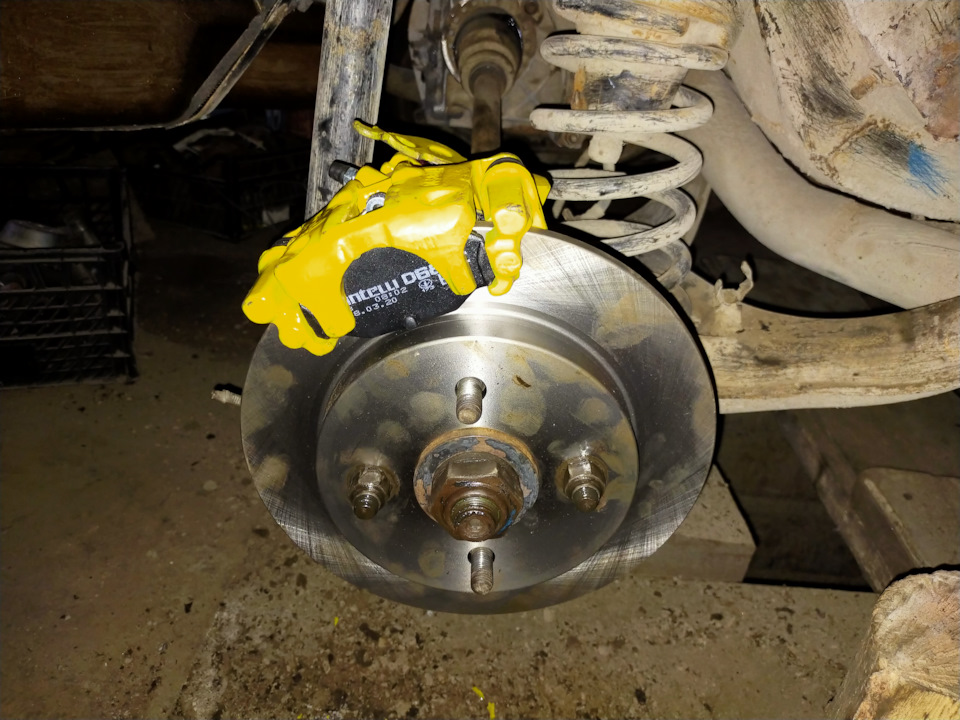

Поки що встановлено тільки правий бік, тому що на другу пластинупотрібно знайти метал завтовшки 10 мм.

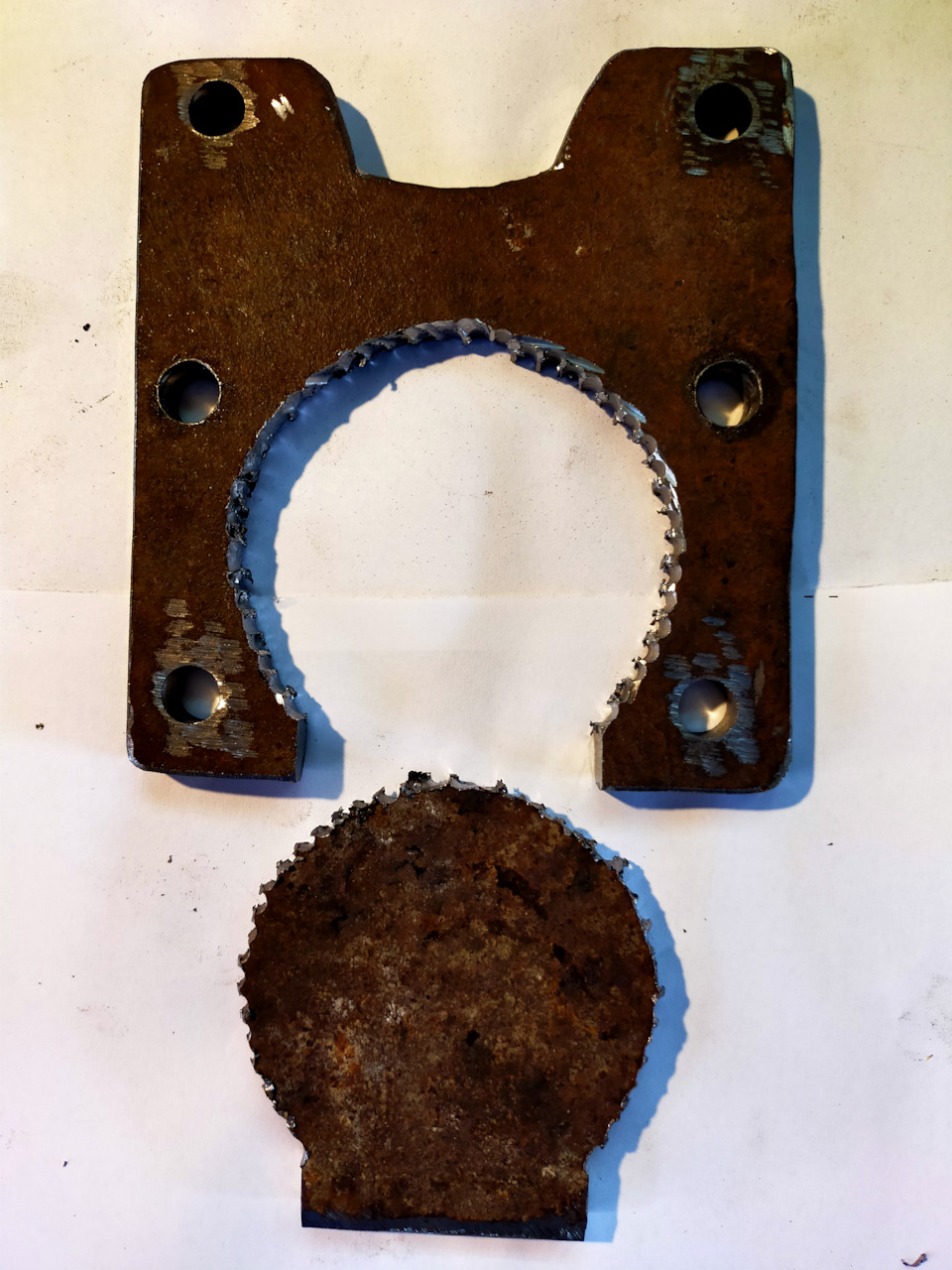

Одна пластина на праву сторону вже готова і встановлена.
Супорта від першого скорпа.

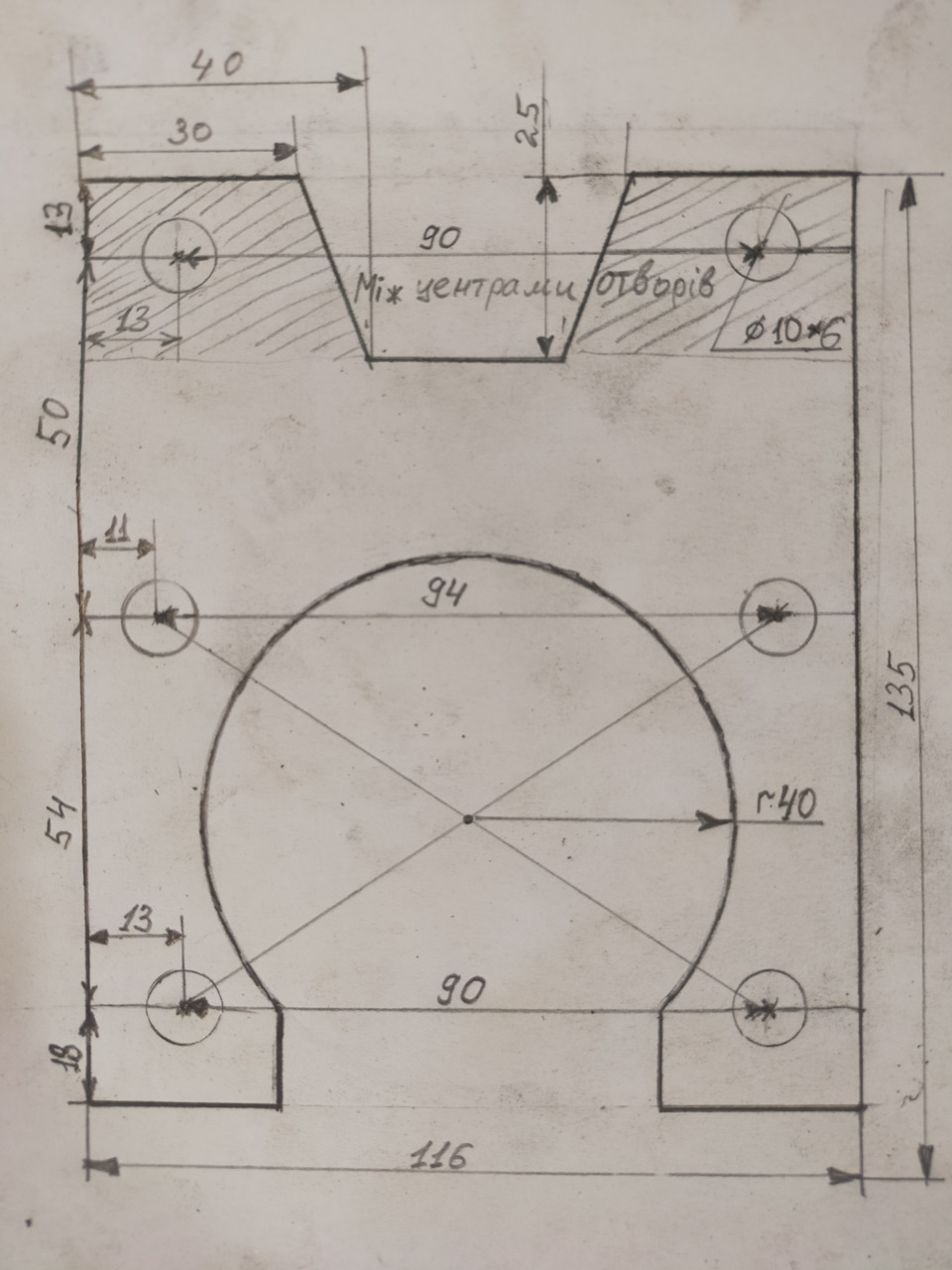

Хочу поділитися кресленням пластини що вдалося зробити./p>
Не дуже акуратно але вроді зрозуміло все
Ну і відео пояснення до креслення:
Коментарі8
Зробив креслення деталі в солідверці2020 з правильними, так би мовити, розмірами. Кому потрібно drive.google.com/file/d/1… /view?usp=sharingМожна замовляти)
Я у Гуфа купив готові.
Я не міг знайти толком хто їх робить, та і десь у відгуках писали що тимчасово не виготовляє. Та менше з тим, заморочився, зробив, хоч і коштувало воно мені 1 день життя (чесно, краще б купив). Скинь контакти Гуфа тут щоб спростити людям пошук…
Якщо вам потрібен був креслення пластини на задні супорти для сієрра потрібно було клікнути на сайті я думаю багато хто є ось він. Тільки пластина бажано 12 мм. товщина надійніше буде.
Виработка под супорт не 0.2 мм, а 2мм.Но все ж дякую, вже зробив сам…А якщо зробити пластину з 12мм. металу, то прийдеться під кріплення скоби знімати не 2 мм а 4мм — щоб відцентрувати скобу відносно диска, і всеодно товщина цих вух під скобу залишит...
Про мій креслення знову сплив, десятки цілком вистачає, три роки стоять план-шайби, політ норм.
верхнє велике півколо яким діаметром?!
А там і не обов'язково півкруг робити, можна трапецієвидний виріз, вполне вистачає.
