У одного кулібіна одного разу було придбано контролера“ввічливого” підсвічування салону автомобіля Polite Highlight. Як ярозумію — власного виробництва!
> Контролер призначений для плавного включення/вимкненняпідсвічування в салоні автомобіля (світлодіоди, лампарозжарювання). >
• плавне вмикання підсвічування салону при відчиненні дверейавтомобіля;
• плавне вимикання підсвічування салону через 20 секунд післязакриття дверей (при не працюючому двигуні); салону при зачиненнідверей і працюючому двигуні;
• плавне вимикання підсвічування салону при зачинених дверях ізапуску двигуна; br/>
• плавне вимикання підсвічування салону через 10 хвилин післявідчинення дверей;
• плавне включення підсвічування салону на 20 секунд зняття авто зохорони (сигналізація, центральний замок).
Технічні характеристики:напруга живлення - 12В; споживаний струм -10мА; />
• максимальний комутований струм – 1А;
• діапазон робочих температур -20 …+50 С;
• маса контролера не більше 200г.

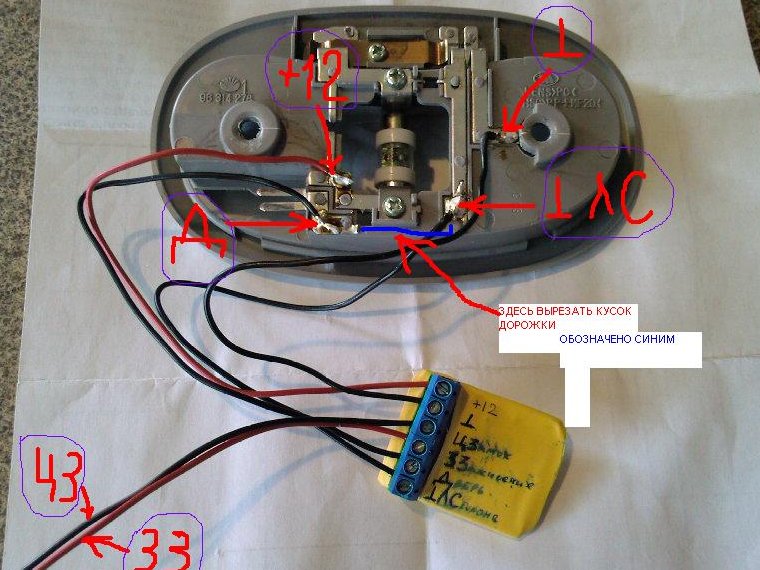

Схема підключення:
Номер контакту — Функціональне призначення
1 Живлення 12 В
< 2 Корпус
3 Керуючий вихід центрального замка
4 Керуючий провід замку запалювання
5 Вихід кінцевого вимикача дверей
6 Корпус лампи салону

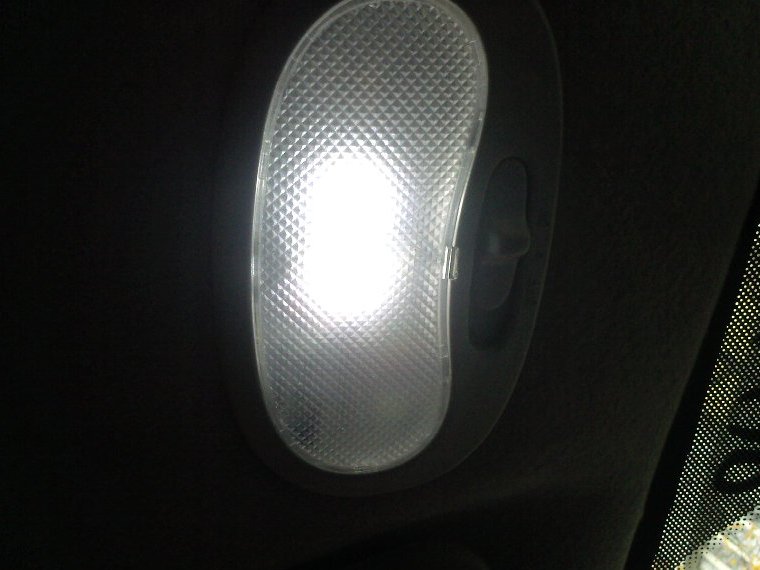

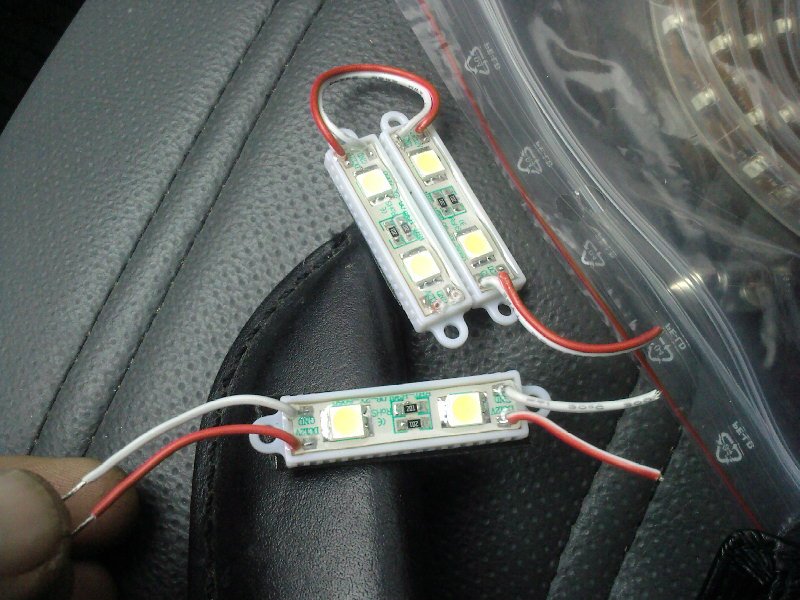

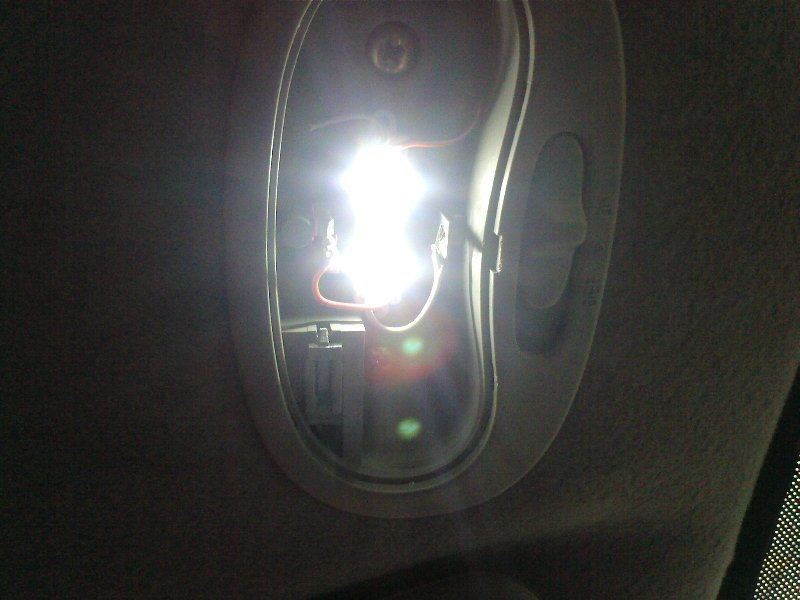

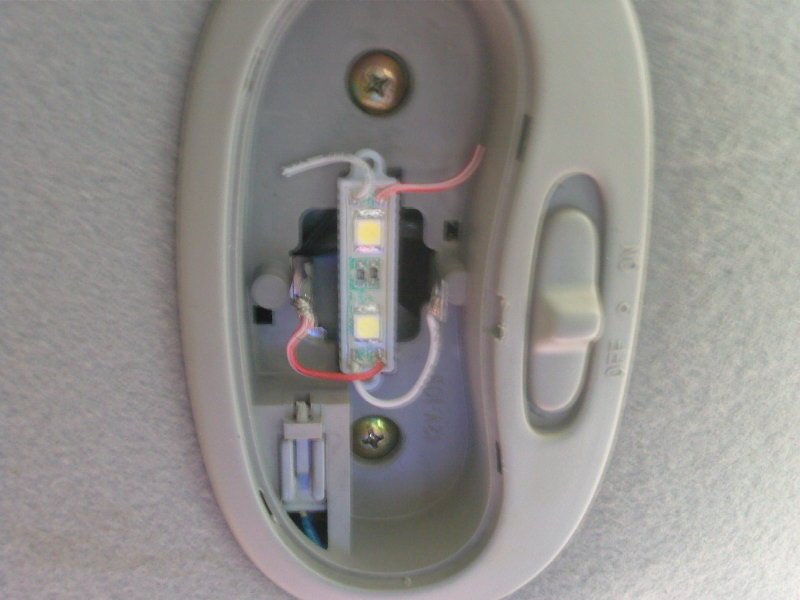

Увага! Перед початком монтажу зняти клему з акумулятора. Як бачимоз опису, підключається дуже просто. Тільки трішечки требадоопрацювати сам салонний ліхтар (фото додається)! Також булозамінено штатну лампу розжарювання на світлодіодний блок!
Коментарі12
Я своїй дружині нещодавно ось такий nighton.com.ua/ml-6/ поставив. Подробиці тут https://megadriver.org/p1217949-vviclive-svitlo-v-saloni-z-prigodami
Прочитав. Сподобалося. Класна хустка! Але мені вже таку нікуди ставити - в обох сімейних Матізах вже давно ввічливе світлодіодне світло.
Та я ж не наполягаю ) Це більше для тих, хто тільки збирається таке робити і шукає різні варіанти. Ось хтось зайде сюди, прочитає коментарі, і вже у нього буде вибір )
Ні. Плата дійсно гідна! Головне дуже проста в підключенні. І ціна прийнятна. Я коли собі ставив, таких не знаходив, а то взяв би таку точно. А так довелося помучитися з підключенням. Дякую за наведення — куму пораджу! )
Завжди будь ласка )
Пошук рулить! Ось одне з рішень autofishki.com.ua/index.php?productid=820 Ще www.autofishki.com.ua/index.php?productid=669
А електричну схему цього контролера в студію можна?!
Схеми нема - я його не розбирав. Може колись на дозвіллі і розберу, хоча зараз вже з'явилися готові рішення заводського виробництва. І установка дуже проста - вставити в розрив роз'єму ліхтаря салону і все ...
А чи можна посилання на ці рішення?
www.rescom.com.ua/index.p…uct&path=70&product_id=66
А ще такого контролера у тебе не завалялося?
Є такий контролер www.rescom.com.ua/index.p…uct&path=70&product_id=66
