я вирішив встановити датчики:температурний і датчик рівня рідиниомивача.
про це власне розповідь
що було зроблено:
1.Куплені датчики
Датчик температури зовнішньої Jp Group
1197400100
VAG
1J0 973 702 Корпус роз'єму датчика зносу гальмівних колодок
Topran
109 922 Датчик, рівень води в бачку омивача
VAG
7M0 919 382 Кільце ущільнювальне
3.Куплена гофра
4.Вивчено маса матеріалу з досвідом від інших
установка датчика температури:
<
https://megadriver.org/p1192014-datcik-zovnisnyoyi-temperaturi
https://megadriver.org/p128518-vstanovlennia-rucki-mfa
роз'єми та контакти VAG
www. MegaDriver.org .ua/l/5245152/
рівень "омивайки"
https://megadriver.org/p634036-datcik-rivnia-omivaiki
тепер по порядку
< /p>
Для початку адаптуємо датчик рівня охолоджуйки під свій роз'єм
бо рідного не знайшов, то був придбаний роз'єм який по суті ставперехідником
для початку на дроти одягаємо відповідні клеми, вставляємо їх удатчик і заливаємо поліефіркою

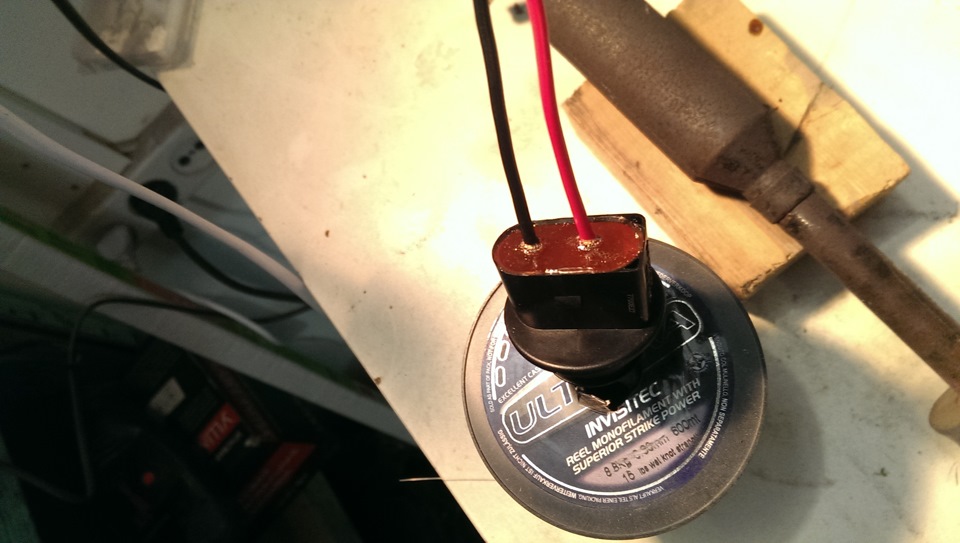

залитий поліефіркою
br> і на бачку омивача відзначаємо потрібний нам рівень

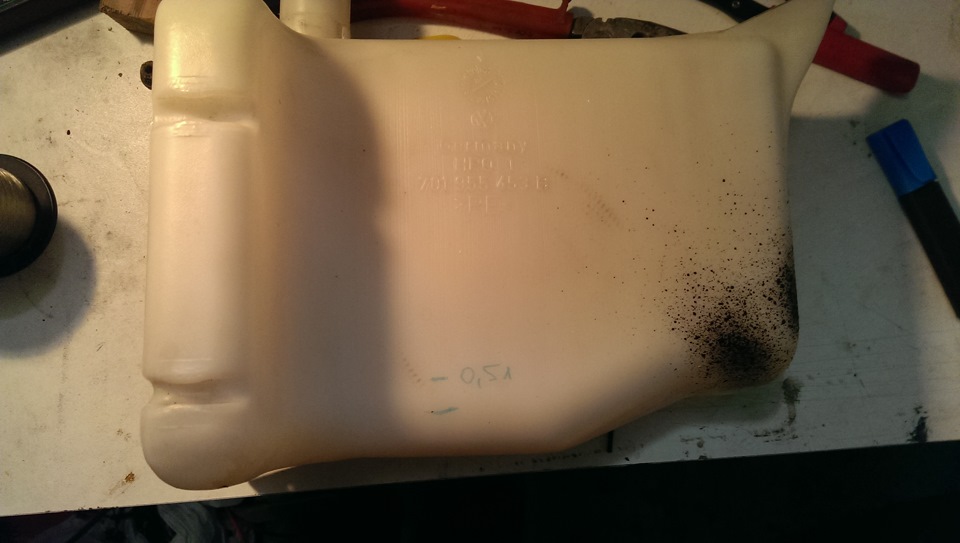

зазначаємо місце, де межа пів літра рідини))
робимо отвір у бачку
вставив ущільнювальну гумку
і вставив датчик

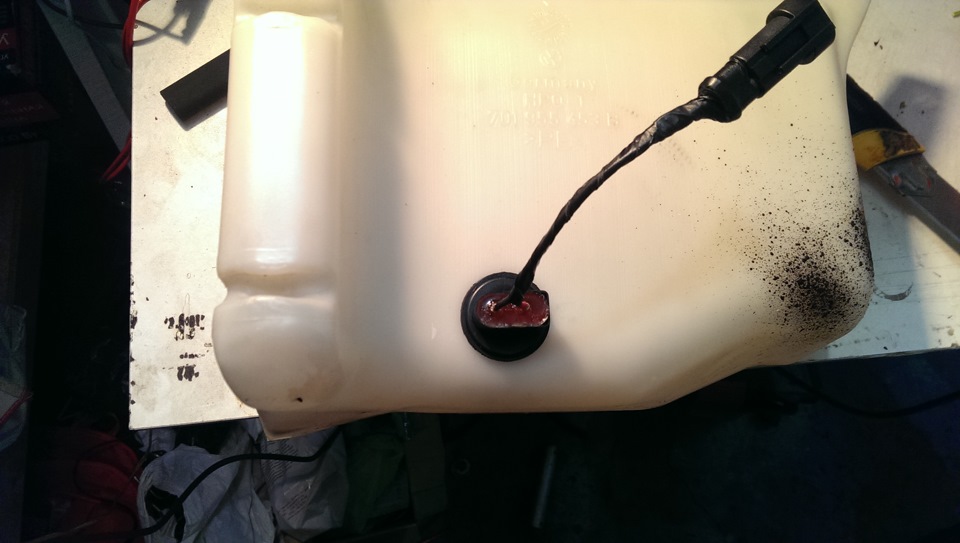

датчик на місці
Після цього збираємо все на місце і проводимо проводку впідкапотному просторі

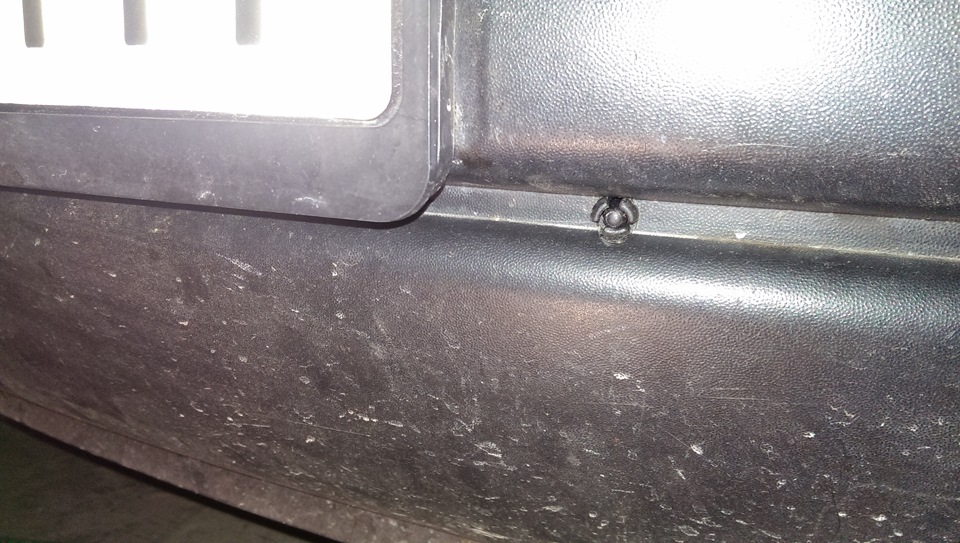

паралельно було знято бампер і в нього інтегровано датчиктемператури навколишнього повітря./розписано

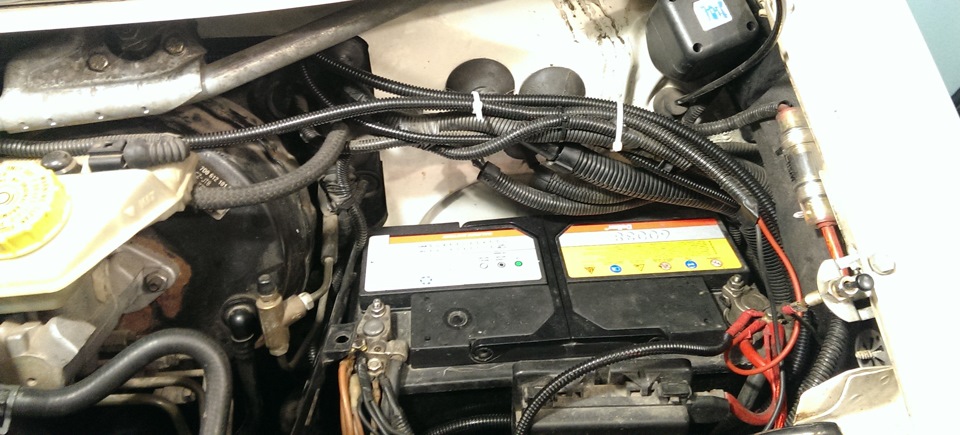

проводимо проводку в підкапотному просторі, наводимо порядок згофрами, фіксуємо кабельбіндерами
все укладено
далі, заводи два дроти в потрібний нам зелений роз'єм (який йде наприладку) від датчика рівня на 6 ніжку, від датчика температури -на 26 для перевірки коректності використовував даний ресурсwww.t4-wiki.de/wiki/Kombiinstrument
готуємося до
підключивши дроти, підключаємо приладку
надалі дуже просто
якщо є БК-температуру почнемо показувати сам "бК", ніяких дійробити не потрібно для активації функції за рівнем омивайки
включаємо VAG COM йдемо в блок №17 - панель приладів
/p>
активація функцій
і прописуємо нове значення
бо у мене є датчик рівня зносу колодок, а тепер і рівень "омивайки"то значення перших двох цифр буде "05".
тобто методом складання "01"-знос колодок і "04" рівень у бачку
включивши функції ідемо заливаємо омивайку і бачимо, що пентограмана прибиранні, після наповнення — згасла
активуємо функції
все працює
власне, на цьому поки що все, далі буде возьня з приборкою.
хочу подякувати всім, хто виділяє свій час, на створення записів уБЖ
ділячись своїм досвідом з іншими
справді легше "повторювати" досвід інших, ніж спочатку вивчати всюматчасть.
всім добра))






Коментарі20
Зрозуміло. А саму гумку не потрібно на герметик садити для надійності ... щоб виключити витік рідини?
Ні, вона щільно сідає, нічого не підтікає, не варто переживати
А який має бути діаметр отвору під ущільнювальне гумове кільце датчика омивача?
Добрий! Не пам'ятаю, там у гумці є раз, я його розмір заміряв штангенциркулем і вся історія))
Питання тільки один ... датчик рівня має два контакти, там все одно куди плюс і мінус?
Все одно, датчик працює за принципом ключа, відкрито/закрито
Роблю зараз теж саме))) дякую за запис, дуже допомогла.
Ось і мені став у нагоді ваш запис👍 дякую Сергей 👋
З почином;)
!-)))) дійсно легше повторювати досвід інших, ніж спочатку вивчати всю матчасть. всім добра))
Добрий вечір, підкажи будь ласка, який мені треба купити панель приладів на т5 щоб показувала зовніш. Температуру повітря, і чи можливо з бортовим комп'ютером? Щиток у мене стоїть найпростіший без б.к якщо купити з б.к що ще треба зробити щоб показував?
потрібно шукати full fiss приладкуменять підрульовий перемикач будь-яких котів до того, що треба буде перепрошувати ключі до нової приладки і подружити приладку з блоком управління двигуна ось докладний запис був, що потрібно робити vwbus.su/showthre...
Дякую, буду думати)))
Привіт, класна тема, давно мучаюсь без датчика омивача, не в курсі, на звичайну приладку без бк, датчик омивача реально встановити?
Можна))
Там теж треба по комп'ютеру прописувати? Або просто, дроти підключу, почне показувати?
Підключати треба до комп'ютера, щоб активувати функцію
Ясно, це не по мені, в сервіс треба їхати напевно) спасибі в будь-якому випадку!
А для компа що треба купити? В принципі можна купити, нехай буде)
Шнур k-line купитьПотом для діагностики нагоді ;)
