Після того як привіз черепашку в гараж, було прийнято рішення знімати варіатор, розбирати, дефектувати і вже далі приймати рішення про його подальшу долю. Обмовлюся відразу:машину хотів цілеспрямовано не на механіці і хотів залишити цю коробку, якщо це можливо... Знімали і робили все вдвох з другом, варіатори, автомати та інші різновиди АКПП ніхто з нас ніколи не розбирав, не ремонтував і не бачив у розборі, тому якщо неправильно обізвав або зробив, то прохання сильно не штовхати, а правильній критиці буду тільки радий.Відео, яке буде в наступному записі, знімалося в процесі розбирання, щоб було собі легше і може воно комусь допоможе надалі, тому що інформації в подробицях дуже мало, а деяких моментів зовсім немає і їх доводилося додумувати методом проб і помилок.
Таким чином поїхали)

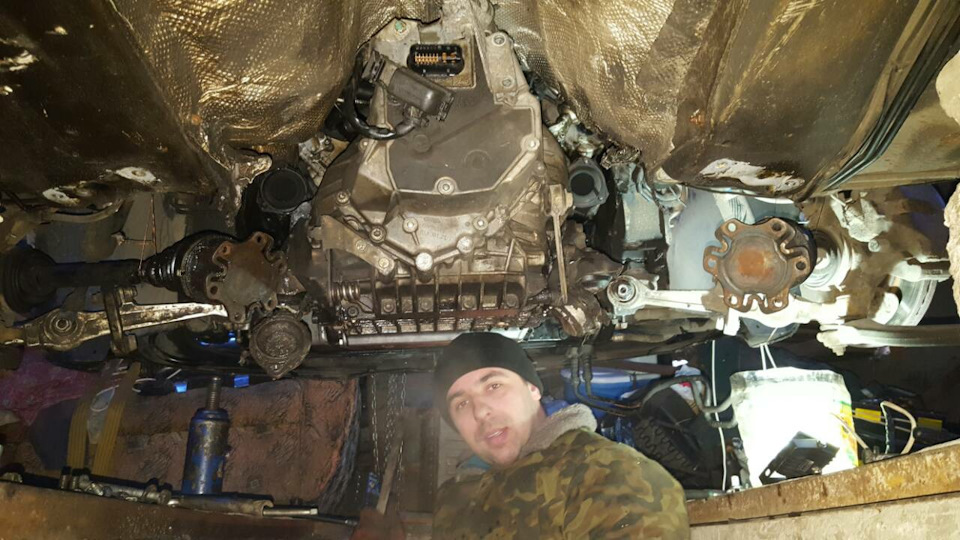

Як виявилося, на с5 коробку в рази складніше знімати, ніж на с4, а місцями і дуже незручно. На цьому увагу загострювати не буду.

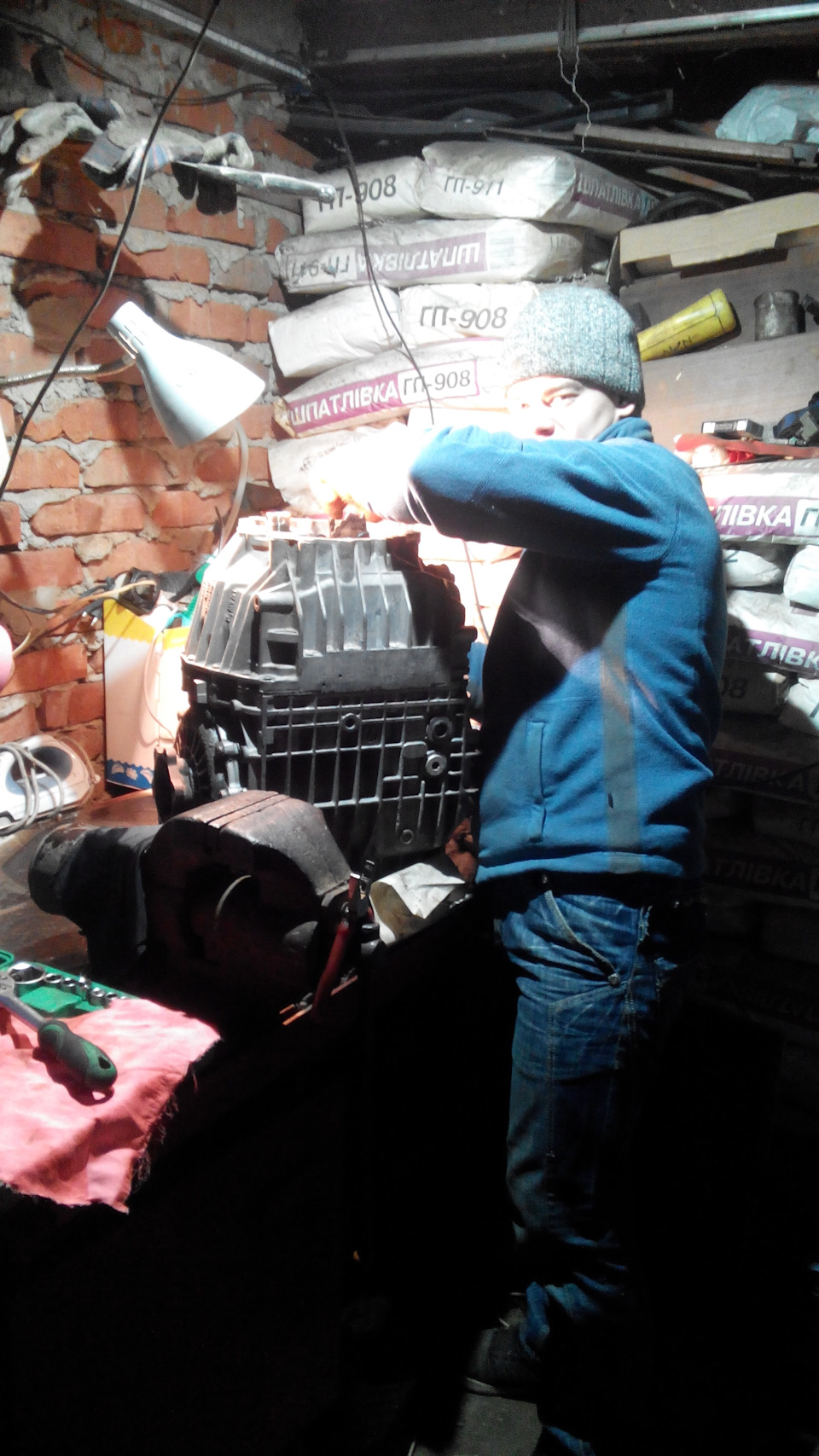

Зняли коробку, трохи почистили і помчала.

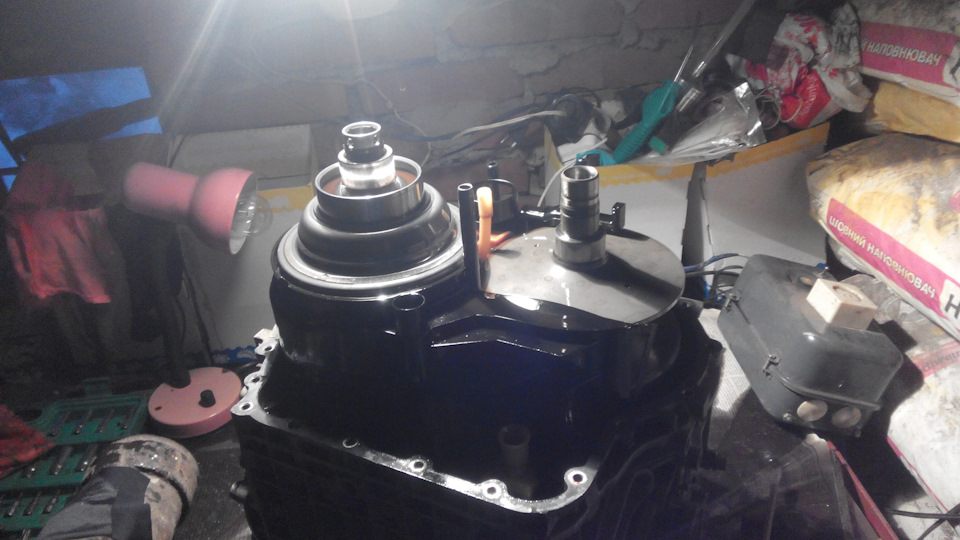

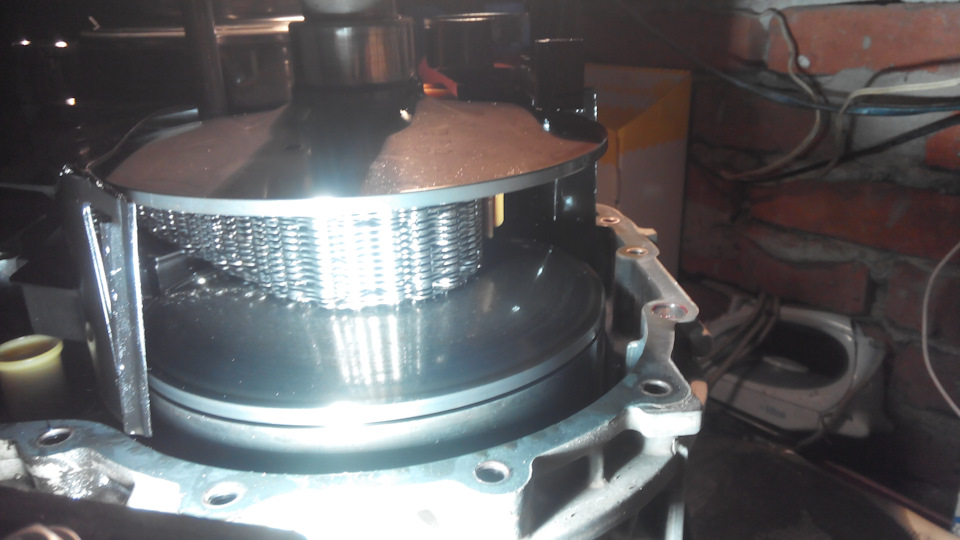

Зняли першу кришку, там стоять мізки, гідроблок, датчики оборотів валів. Якщо я правильно зрозумів, то з цих коробок ваг почав впроваджувати мехатронік (гідроблок об'єднаний з мізками, які відповідно стоять уже в самій коробці, а не в салоні). Магнітні датчики обертів валів потрібно знімати ДУЖЕ АКУРАТНО і запам'ятовувати якою стороною вони стоять! Під одним із них є гайка, якщо пам'ять не зраджує, то з лівим різьбленням її доведеться виготовляти заново. Коли це все розібрали, знімаємо другу кришку, тут знаходиться сам варіатор, його видно на фото, з ежекційним насосом, він пластиковий, з ним теж дбайливо. Далі дістаємо редуктор, під ним бачимо хробак головної пари, там сальник, його вбиваємо, під ним стопор, який тримає ведений вал. Далі дістаємо 2 вали з ланцюгом, розтискаємо їх наймачем, але без фанатизму, щоб не розібрати гідромуфти стискаючі шківи, і дістаємо ланцюг. Дивимося її стан та стан шківів. Далі відкручуємо кришку на первинному валу і дістаємо його у зборі та запам'ятовуємо як стоять фрикціони та пружинне кільце!

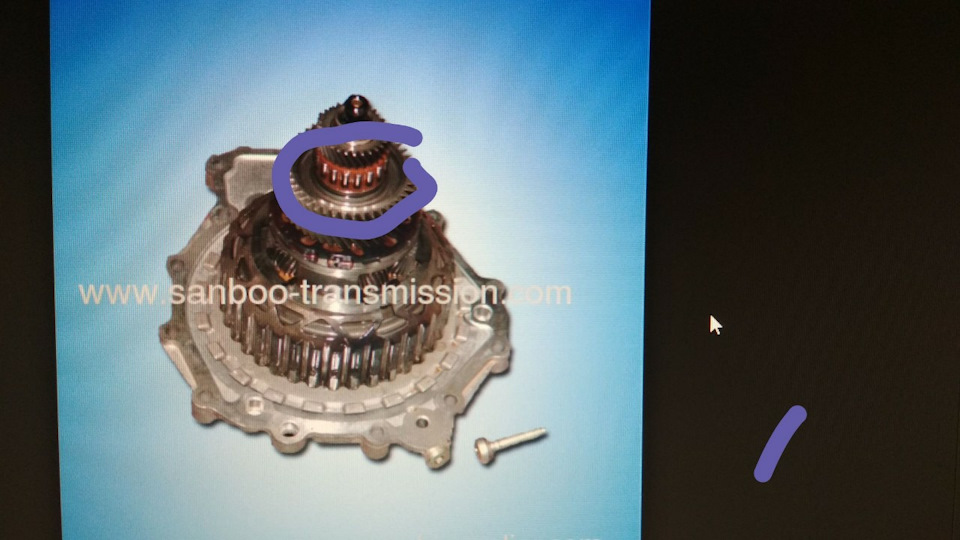

Первинний вал у зборі. На позначки прохання не звертати уваги, т.К. Вони робилися для себе, а оригіналу не збереглося. Все робимо акуратно, щоб нічого не пошкодити, деяких запчастин нових немає або йдуть вузлом у зборі і коштують космічних грошей, наприклад первинний вал у зборі коштує новий 4400 $!
Далі з боку кришки на первинному валу вбиваємо сальник, під ним стопор, знімаємо його і спресовуємо кришку (під нею поршень гідромуфти, виглядає як шайба, під ним ще одна), яка натискає зчеплення, запам'ятовуємо як він стоїть, дістаємо другий пакет фрикціонів Цей вал відповідає за задню передачу. Докладніше як далі його розібрати (а розбирати повністю його обов'язково тому там є шайба з тефлону з графітом, яка до пробігу 200т км розсипається і коробка починає сама вбивати себе), буде видно з відео в наступному записі т.К. По пам'яті вже не згадаю, минуло вже 5 місяців і деталі вже не пам'ятаю, там же і напишу, що змінювалося в моїй коробці та приблизні ціни на запчастини. На сьогодні закінчуватиму т.К. Втомився писати з телефону. До нових зустрічей.
