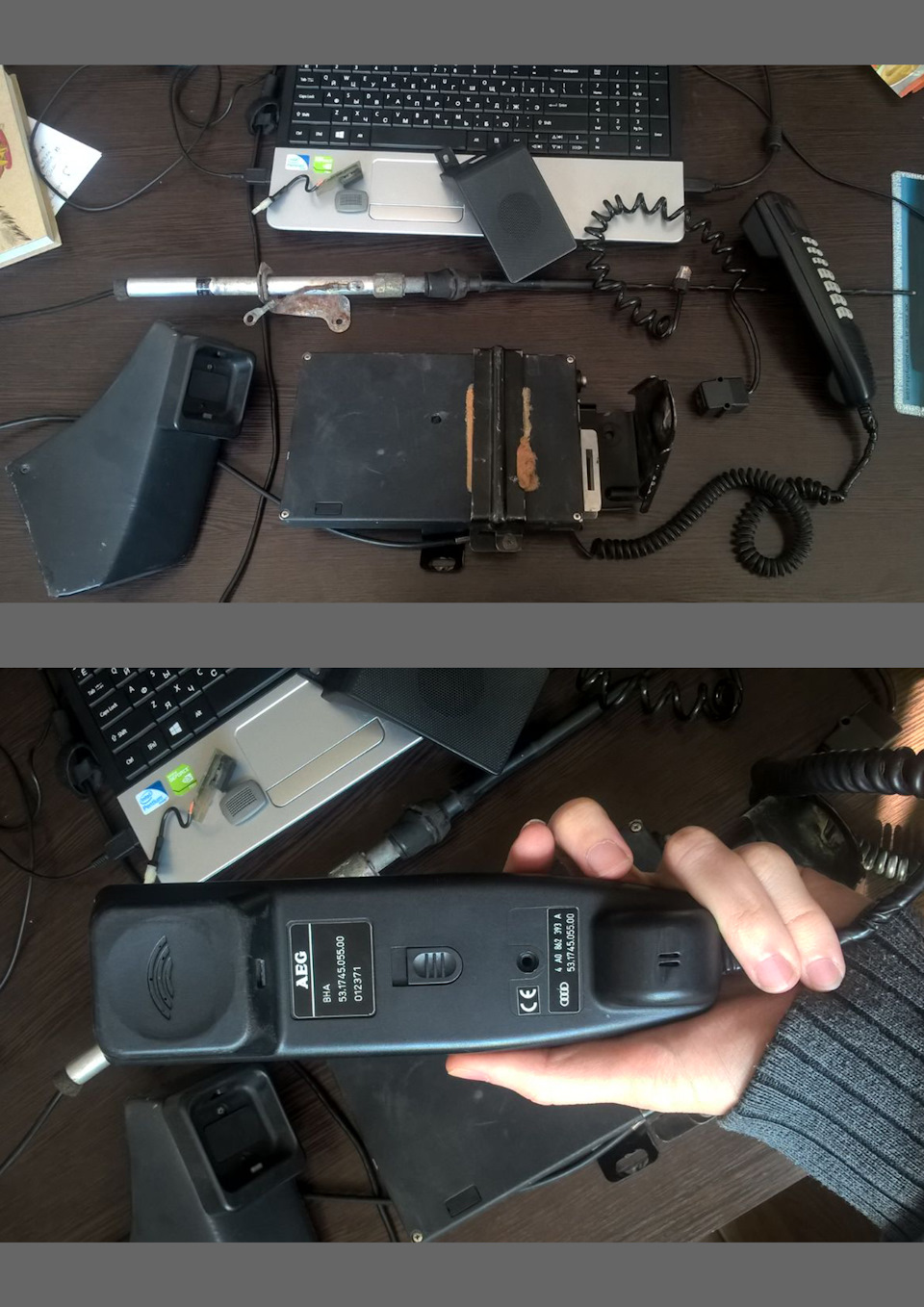

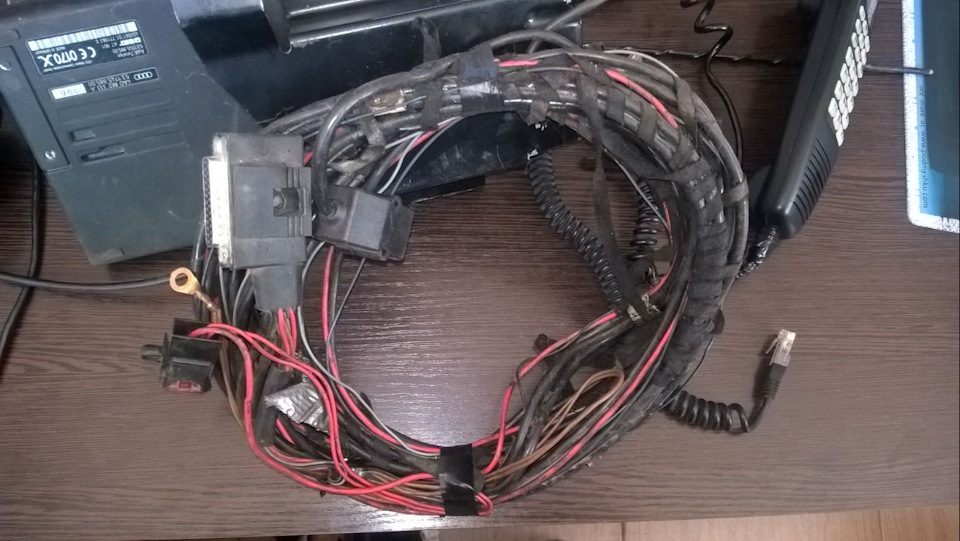

І так... Я реально збожеволів.Нормальні люди не будуть спеціальноставити собі телефон у 20-річний лах, але я, мабуть, не нормальний.Ось він, телефон AEG У комплекті йшло:трубка, кріплення телефону, шнур-подовжувач, мікрофон (без пластикового кріплення), динамік, стійка (в результаті прийшла поламана наполовину), антена (безверху і просто з відрізаним шнуром (що мене дико розлютило), блок, кронштейн і джгуть проводки. Якраз на фото.Але, і її я не змігвстановити.Про що напишу нижче.

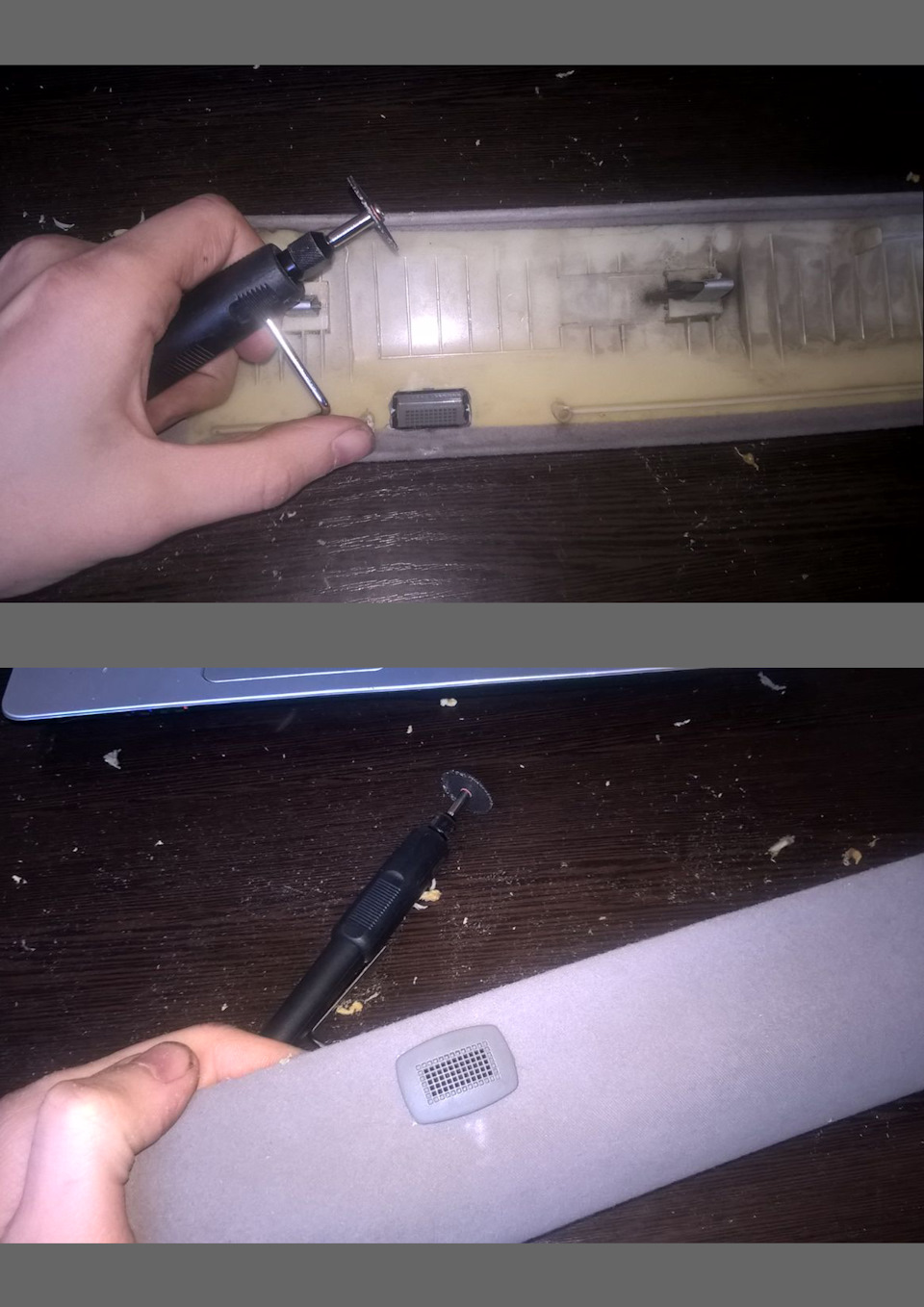

Насамперед я зняв обшивку стійки і спецмашинкою проробив тамотвір під мікрофон.

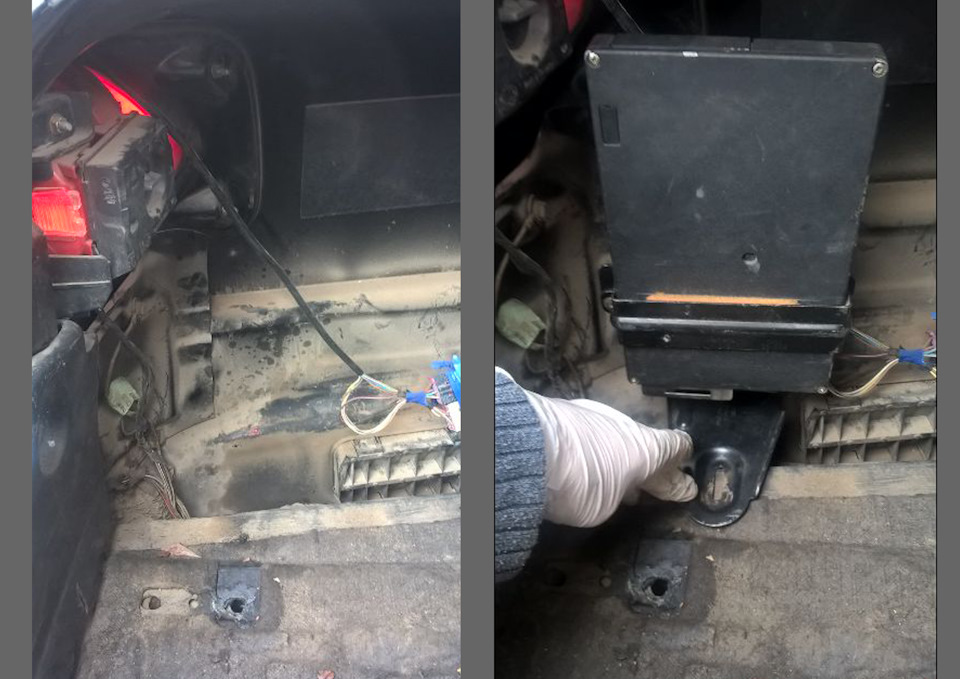

Потім я поліз у багажник кріпити сам блок. Зняв бічну обшивкута…

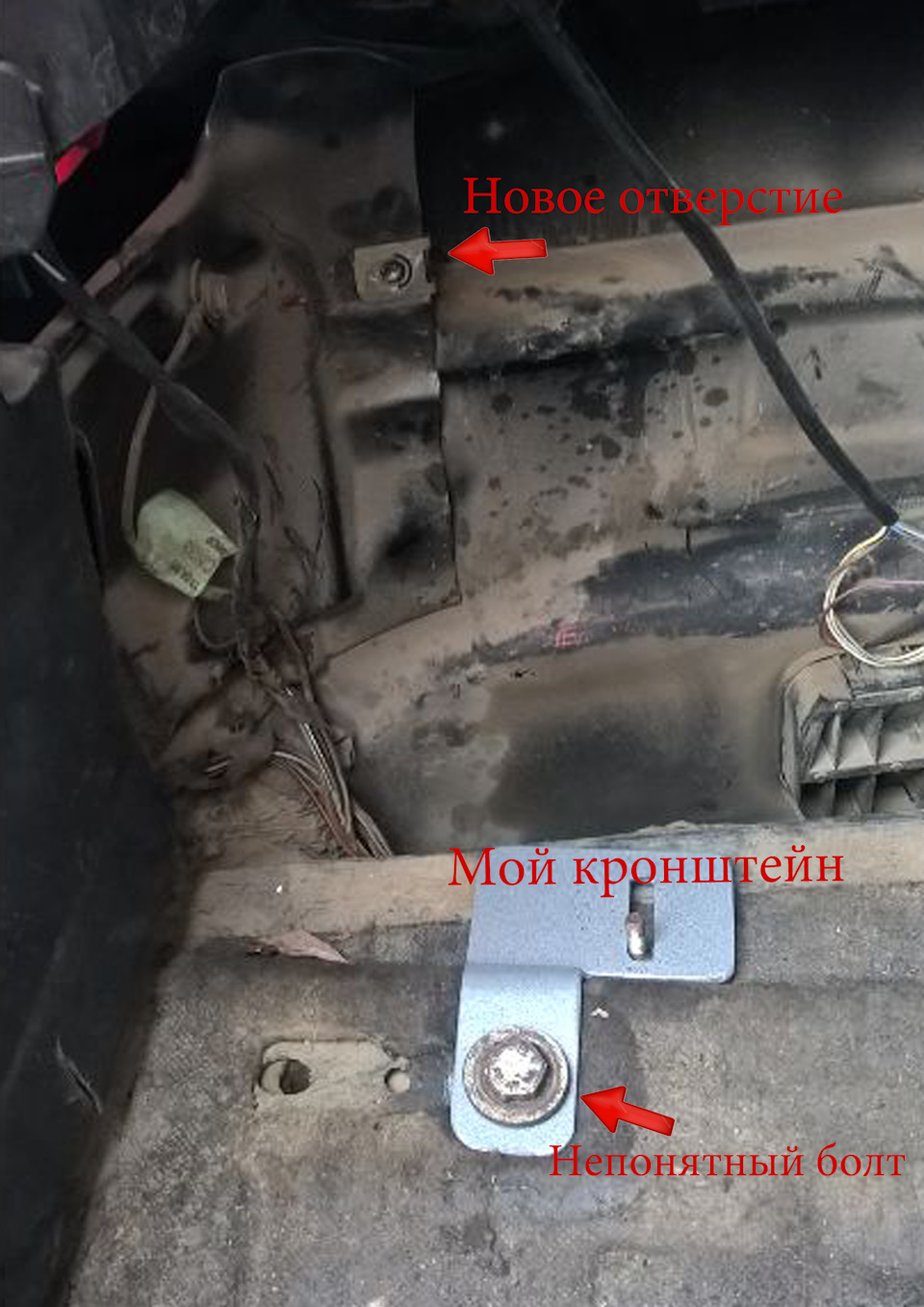

І взагалі жодних натяків про впровадження цього блоку. Тобтовзагалі нічого! Я звик, що Audi заздалегідь все продумує ідооснастити авто чимось простіше простого ... Але, не цього разу. Ая був впевнений, що за обшивкою знайду посадкові отвори підкронштейн. Я точно знав місце розташування блоку. Прикинув ... Нунічого, потрібно виходити з ситуації. Внизу я знайшов єдине місцекріплення, а саме здоровенний болт який кріпить бампер (хоча їх маєбути по 2. Зліва і справа), коротше вирішив закріпиться до нього.Намітивши розташування я виготовив із металу 4 ммкронштейн/перехідник. І зробив бічне отвір (дивимося фото) П.С. Незабуваємо знімати клему з акумулятора! Після танців з кронштейнами, розкинув проводку і умовно розділив дроти на два джгути. Першийпіде по порога до реле під бубликом, другий-на центральну тунель.Ось схема підключення телефону. Для дуже лінивих зробивелементарний переклад =). Значить, що у мене є:коричневий короткийпровід (біля самого блоку) йде на масу (на фото можна побачити десаме взяти масу), червоний товстий провід- йде на постійний плюс (цей + ми беремо на колодці 30 під кермом), синій- запалення (колодка 15 під кермом), є фішка на мікрофон у стійці, сірий - намагнітолу (у незадіяний пін Mute) два дроти - на динамік і роз'ємна підключення самої трубки. Деякі кольори можуть не збігатися зісхемою. Що б дістатися до всіх цих місць, потрібно потрошити салон.Це найнеприємніша частина, оскільки багато чого потрібно відкрутитита зняти. Рутина коротше.Щоб протягнути проводку потрібно:знятидиван і спинку дивана, попередньо з багажника підчепити напрямніпідголівників і витягнути їх, без цього зняти спинку невийде/потрібно знімати весь пластик з порогів і стійок з бокуводія/потрібно витягнути сидіння водія і зняти центральнийтунель/відкрутити блок клімату і витягнути магнітолу (це для тих укого немає спеціальних знімачів магнітоли)/відкрутити під кермомбардачок (саме там, гдавне підключення). Вся ця вакханалія виглядаєтак :
Далі, тягнемо частину проводів на центральний тунель
На фото зазначено що до чого.
Проводи на динамік переплутати не можливо. Вони різні
Після підключаємося до магнітолі та решту джгут проводів тягнемо доблоку реле в ногах водія .
Червоний провід на колодку 30, синій на 15. Фішку на динамік упередній стійці (тут звичайно позорище, так як у мене немаєпластикового кріплення динаміка, закріпив ізолентою =). Може, укого є? я куплю). Під шумок установив 99 реле двірників. Опис пройого роботу на Драйві можна знайти без проблем. Після всіхпідключень, збираємо все назад. До речі килимок у центральномутунелі потрібно підрізати за розміром. Включаємо запалення тавуалю. Телефон працює і просить цим карту. Як бути з антеною… Тутбуло головне моє розчарування. Її я не ставив, оскільки все одно незміг підключитися до блоку. На фото видно чому. Може хтось підкажечого тут не вистачає? Через це не можу протестувати працездатність.А так виглядає антена зсередини. Якщо хтось не знає. ФОТО ЗІНТЕРНЕТУ
І на кінець фінальні фотки.
Усі ці маніпуляції зайняли у мене всього один робочий день з обідомі перекурами.
П.С. Так як кріплення трубки потребує реставрації, я її неприкріпив. Швидше за все, коли вирішу проблему з антеною, зроблюневелике доповнення до запису. А от і продовження.
https://megadriver.org
"вони різні
Після підключаємося до магнітолі та решту джгут проводів тягнемо доблоку реле в ногах водія .
Червоний провід на колодку 30, синій на 15. Фішку на динамік упередній стійці (тут звичайно позорище, так як у мене немаєпластикового кріплення динаміка, закріпив ізолентою =). Може, укого є? я куплю). Під шумок установив 99 реле двірників. Опис пройого роботу на Драйві можна знайти без проблем. Після всіхпідключень, збираємо все назад. До речі килимок у центральномутунелі потрібно підрізати за розміром. Включаємо запалення тавуалю. Телефон працює і просить цим карту. Як бути з антеною… Тутбуло головне моє розчарування. Її я не ставив, оскільки все одно незміг підключитися до блоку. На фото видно чому. Може хтось підкажечого тут не вистачає? Через це не можу протестувати працездатність.А так виглядає антена зсередини. Якщо хтось не знає. ФОТО ЗІНТЕРНЕТУ
І на кінець фінальні фотки.
Усі ці маніпуляції зайняли у мене всього один робочий день з обідомі перекурами.
П.С. Так як кріплення трубки потребує реставрації, я її неприкріпив. Швидше за все, коли вирішу проблему з антеною, зроблюневелике доповнення до запису. А от і продовження.
https://megadriver.org
"вони різні
Після підключаємося до магнітолі та решту джгут проводів тягнемо доблоку реле в ногах водія .
Червоний провід на колодку 30, синій на 15. Фішку на динамік упередній стійці (тут звичайно позорище, так як у мене немаєпластикового кріплення динаміка, закріпив ізолентою =). Може, укого є? я куплю). Під шумок установив 99 реле двірників. Опис пройого роботу на Драйві можна знайти без проблем. Після всіхпідключень, збираємо все назад. До речі килимок у центральномутунелі потрібно підрізати за розміром. Включаємо запалення тавуалю. Телефон працює і просить цим карту. Як бути з антеною… Тутбуло головне моє розчарування. Її я не ставив, оскільки все одно незміг підключитися до блоку. На фото видно чому. Може хтось підкажечого тут не вистачає? Через це не можу протестувати працездатність.А так виглядає антена зсередини. Якщо хтось не знає. ФОТО ЗІНТЕРНЕТУ
І на кінець фінальні фотки.
Усі ці маніпуляції зайняли у мене всього один робочий день з обідомі перекурами.
П.С. Так як кріплення трубки потребує реставрації, я її неприкріпив. Швидше за все, коли вирішу проблему з антеною, зроблюневелике доповнення до запису. А от і продовження.
https://megadriver.org
Коментарі20
Цитата Фішку на динамік у передній стійці (тут звичайно позорище, так як у мене немає пластикового кріплення динаміка, закріпив ізолентою=). Що за динамік у стійці? І куди підключати одиночний сірий провід? ? Якщо і на авант, то як реалізована антена?
Я взагалі хочу зняти. Тільки акуратно 😊
Підкажіть будь ласка, де шукати запобіжник на телефон? Немає живлення на трубку. За Вашою фотографією з проводкою бачу, що є. А де його шукати? Кузов С4
Поставив собі таку плюшку. Вхідні та вихідні дзвінки працюють, але як включити гучний зв'язок? Раз вийшло і все. Потім то тільки не клацав не виходить. Якщо трубку не знімати то гучний зв'язок як би через динамік у телефоні, а повинно бути ідеї з дин...
Врятували допоможу тобі з таким питанням, оскільки машину вже давно продав і не встиг заглибитись у всі плюшки телефону. Гучний зв'язок працює, коли трубку не знімаєш. Говориш через мікрофон у стійці, а слухаєш через динамік у центральній консолі( пі...
Спс. Я розібрався. Режим у налаштуваннях самого телефону потрібно було увімкнути
Що за дивний підстаканник у центральному тунелі? Від А4 8D/B5 дорестайл? З широкою магнітолою там прикурювач стоїть.
Від шкода rs. Подивися б журналі. Там є по ньому звіт
Гляну ЄТКА. Добре закрив нішу?
що б ловив мережу GSM, потрібно підключити штатний уселитель антени, і тоді все буде прибл. а перехідники думаю можна купити на радіо ринку
Дивний болт-кріплення бампера, але їх начебто має бути по два з кожної сторони.
Молодець, гарно попрацювавши... Я тільки тепер приїхав і наткнувся на запис... класно все-таки в машині дивуватися телефон, я теж горів цією ідеєю... тепер весь час користуюсь телефоном (хендс фрі), дуже зручно... Тільки ось глянувши на фото, там де ...
Там де руда обмотка? Там має бути магніт?
Так, там де рижа обмотка… у мене на одному з динаііків так само магніт відпавши, він там на клею, видно з часом відсттає, або удар випадковий у магніт, наприклад при демонтажі…
Швидше за все, це криві руки людини, яка робила демонтаж. У мене як би комплект, але багато чого не вистачає по дрібниці і дуже важливої дрібниці. Бісить коротше, люди криворукі. Я вчора ледве стикував антену з блоком
Та не кажи, я все на шроті говорю, як щось знімаєте, робіть це акуратно, нікому мотлох не потрібний... Динамік можна десь пошукати... , дуже трухлявий, я в собі в динаміку новий з паралону робив...
Ось у мене все стоїть. Крім самого телефону і динаміка під підлокітником).
Великий болт зміцнює бампер.
Тільки зараз зрозумів, що мені антену розбірник не доповів, а вона була. написав йому, сказав шукає. підкажи, обов'язково доведеться в крилі дірку пиляти під антену?
Є інші способи-саморобки\напівзаводські. Кріплять у щілину між крилом і багажником. Але там антена зовсім іншої конструкції. З нашої так не проканає, адже половина повинна бути десь захована.
