Купил роз'єм вже давно.
Коли змінював радіатор грубки за його забив, а вдруге розбирати нехотілося
Тут нещодавно мене наздогнала біда, заклинив моторчик нацентральну заслінку клімату

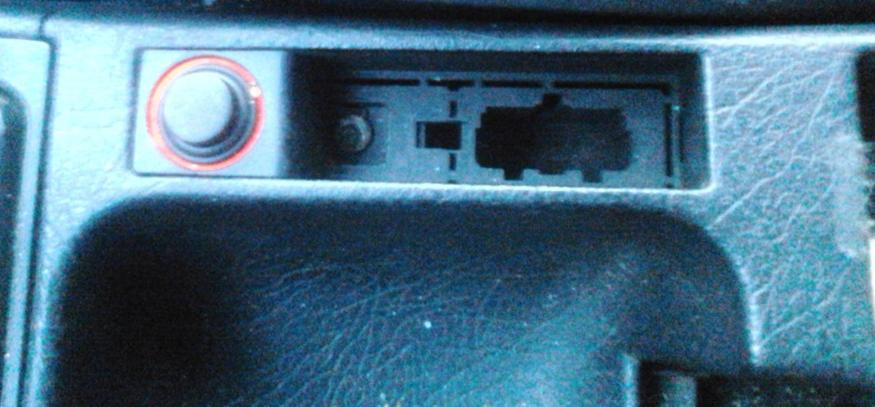

Коли знову розібрав салон для чищення приводу, згадав заДіагностичний роз'єм OBD2 який лежав і чекав свого часуустановки в місце яке ще підготував завод-виробник.<

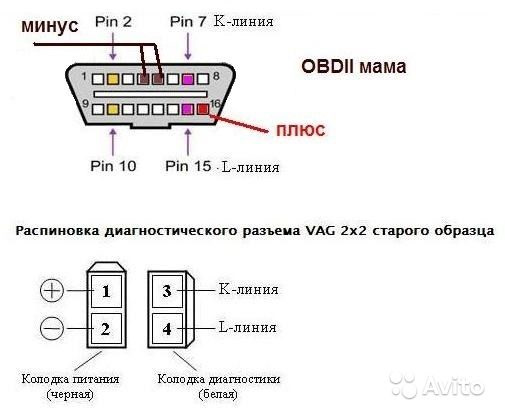

Розібрався з розпинуваннямЗапчасти на фото:TA1516, 12999791
4 – заземлення (маса)
5- сигнальне заземлення (маса)
7 - К-лінія діагностики
15 - L-лінія діагностики
16 - Харчування +12В<
Підключив до колодки лише 3 проводи L-лінія діагностики нам непотрібна.
Червоний — Харчування +12В
Блакитний — К-лінія діагностики
Білий — Маса

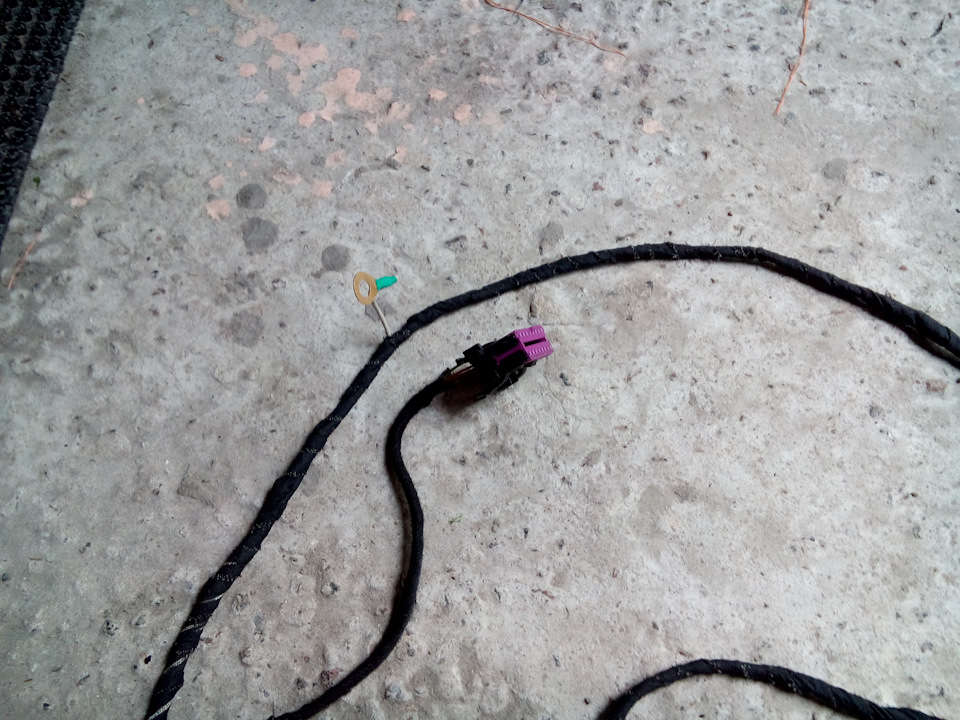

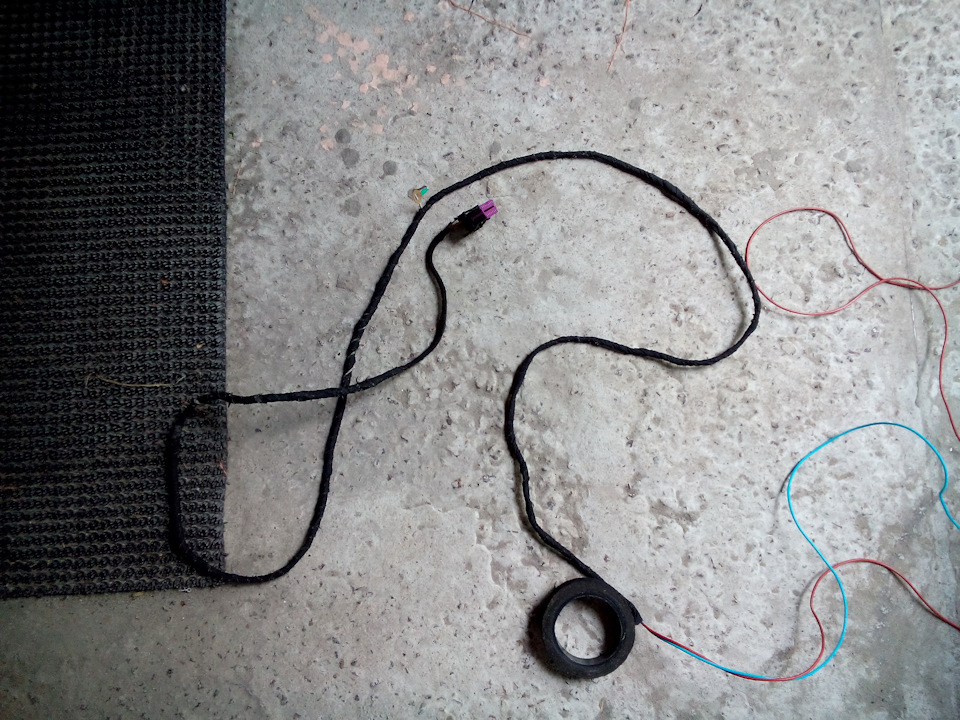

Підготував проводку
p>
і почав її простягати під килимом від місця встановлення, залишившитрохи зайвого дроту, для зручності знімати консоль
Тут підключив масу
дотягнув до педального вузла, прокладав усередині штатному коробі, в місці зі штатними проводами сюди підключив харчування на 5 клему (видно обтиснутий). Червоний провід)
і після цього притягнув останній провід у підкапотний простір іповісив його на контакт К-лінія діагностики (видно обжатийблакитний провід)
Ну й надалі збирання та перевірка






Коментарі20
Підкажи як його підключити?
Добрий день. А L-лінія не підключається?
У нас все до лінії читає
Спс
Добрий вечір, підкажи у мене сканер перестав зчитувати інформацію з OBD2 роз'єму який у салоні але у мене він стоїть ззаду поряд з попільничкою за підлокітником .Як перевірити К-лінію я думаю що вона пропала так як харчування є, сканер запускається а...
Продзвони до лінії від рознімання до підкапотки
А де під капотом ця К лінія? Вона як і скрізь у чорному ящику з боку водія під блоком управління двс
ad-cd.net/e645f6s-960.jpgНа фото блакитний дріт видно, ось він у мене прамиком йде до розйому, це і є К-лінія
Але у мене начебто не так на Ауді а4 б5
А не знаю як на а4 б5, дізнайся де є ще до лінії і продзвони
Як дізнатися може їсти схема або від куди копати те?
Знайшов До лінії вона на пряму з'єднується до ебу і вона добре продзвонюється ! Напевно сканер накрився шкода ( ! Меню головне все працює на сканері, а ось чому не бачить нічого не зрозуміло, головне що раніше все бачив що з ним могло трапиться не зр...
А він у тебе зчитував раніше?
Привіт друже, машини цієї немає але я все полагодив та й часу пройшло після цього )Для мене тепер рахуй проблем немає жодних що б я не зміг усунути ) все більше упирається під час що б усунути!
Як його підключити?
Рік машини який у тебе?
1992, 2.3
Ауді з 98 року діагностуються через обд2
А якщо комп поміняти?
Повноцінна діагностика тільки з 2000г у них!
