В оригіналі задній обігрів підключається також як і обігрівпередніх сидінь, тільки ставили ще датчик присутності в заднійдиван (мовляв якщо немає пасажирів ззаду щоб обігрів не працював).мене тільки були самі нагрівальні елементи і все, так би мовити чимбагаті тим і раді, тому підключив задній диван за схемою дляпередніх сидінь.

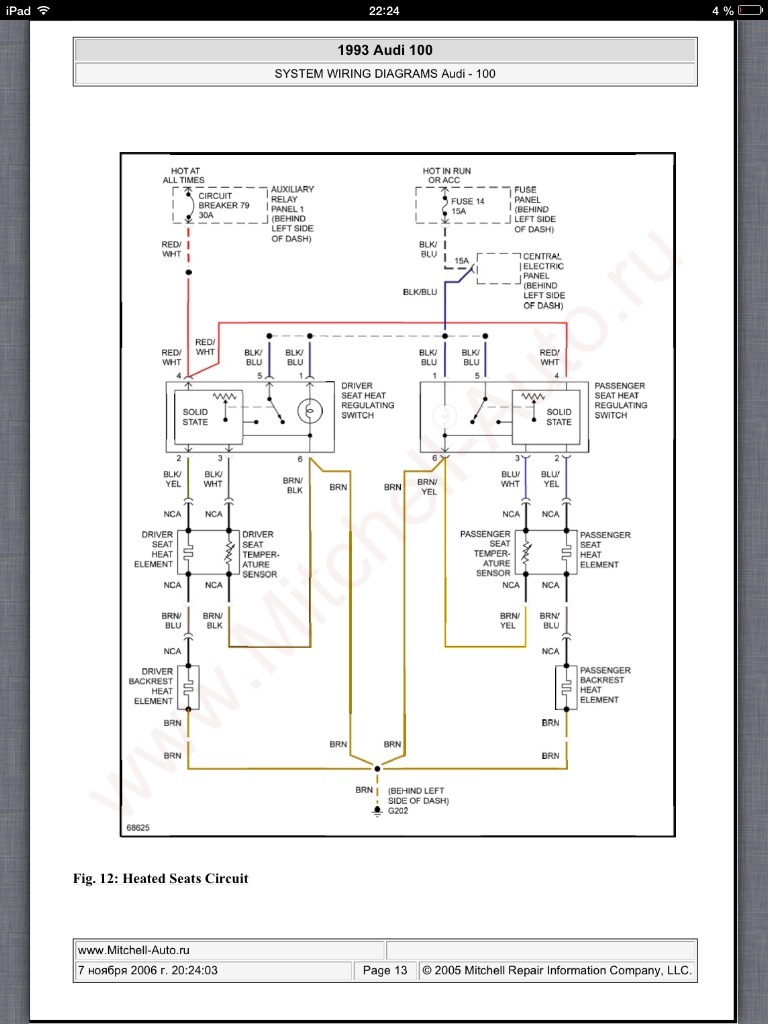

Схема для підключення обігріву сидінь Ауді 100/A6/S6 C4
Для підключення мені знадобилося:
1. Нагрівальні елементи — 4 шт

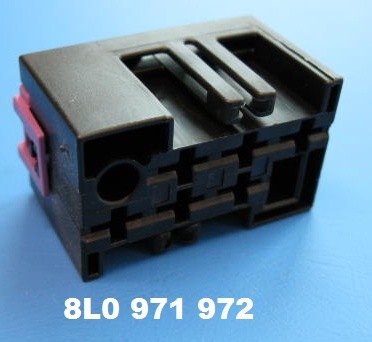

2. Роз'єми для кнопок обігріву 8L0 971 972 — 2 шт
. Я брав товсті, тому що навантаження на них велике

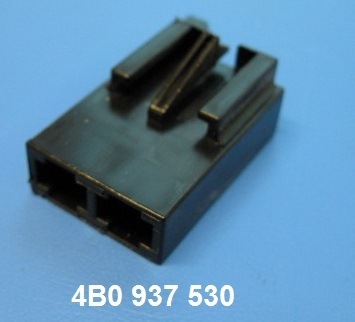

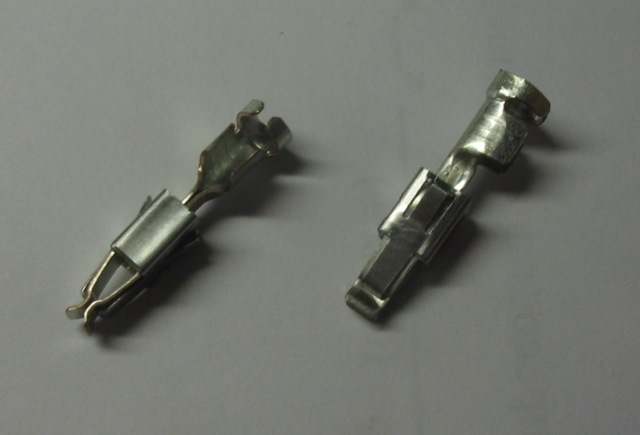

4. Піни для роз'єму N 906 845 05 - 14 шт. Тримач термозапобіжника4A0 937 530 - 1 шт.

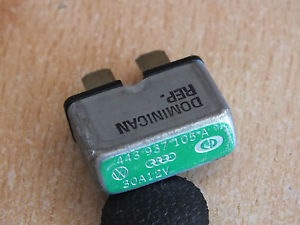

6. Термозапобіжник 443 937 105 A - 1 шт. 443 937 105 A
7. Кнопки обігріву сидінь. Тут два варіанти:або шукати на розбіркахконсоль з кнопками що між передніми сидінками або самомуукомплектувати свою консоль) Знайти на розбірках окремо я не зміг.То робив за другим варіантом. Для цього нам треба:купити дві кнопкиобігріву сидінь Кнопки обігріву сидінь купити накладку на нашуконсоль. Я купив накладку під підігрів і прикурювач. Її номер 4A0863 277 A5WK
* зняти свою консоль, зняти з кнопок верхні кришечки, вставитикнопки в нашу консоль і одягнути накладку. У результаті отримуєготову консоль під обігрів заднього дивана
Консоль під обігрів заднього дивана і прикурювач задній диван зіспинкою, зняти оббивку та вмонтувати нагрівальні елементи. Оббивкакріпиться точно так, як і на передніх сидіннях — за допомогоюметалевих скоб. Зробили вирізи під проводку обігріву. За це їмспасибі) Ну а далі збираємо все назад.Хоча раз уже зняли оббивку, то раджу випрати її в пральній машинці.
Ну а тепер підключаємо. Схема дуже проста. Від кожногонагрівального елемента дивана йде 4 дроти, від спинки 2. Ці дротизгідно зі схемою ми підключаємо до кнопки. Всі кольори збігаютьсязі схемою.
Нам залишається тільки подати живлення на самі кнопки.
На 1 і 5 контакт на кнопках (це плюси для підсвічування) ми подаєможивлення від колодки 15С що під кермом - плюс з'являється привключенні запалення.
6 контакт - це маса. Думаю Ви вже знаєте, де є колодка маси в ногахводія)
4 контакт — це постійний плюс. Колодка 30 що під кермом. Незабуваємо, що потрібно підключити через термозапобіжник. По заводуліва та права частина заднього дивана підключається через одинзагальний термозапобіжник на відміну від передніх сидінь. Чому так? Я не знаю чесно.
Всі підключили, всі зібрали по своїх місцях, отримали ще одну опціюв машині та дві кнопочки з підсвічуванням=)
Результат)
