Установка Brembo 17Z/BM5 330x32 та 18Z 350х32 на Audi A6 C6 (маточина 92 мм) БЕЗ ПЕРЕДІЛ

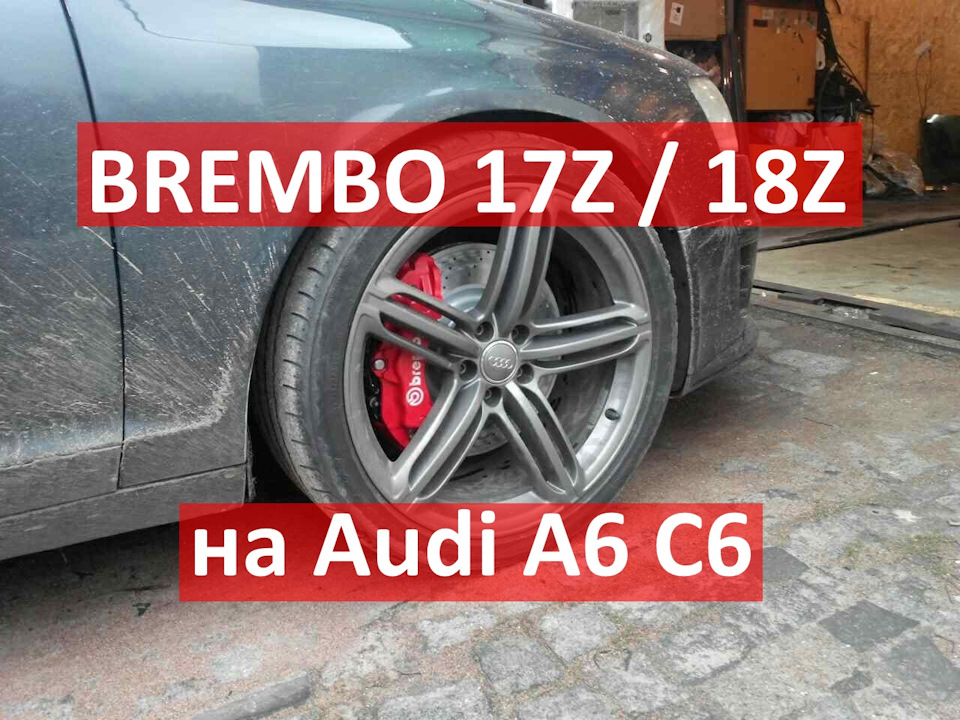

Brembo 18Z на Audi A6 C6
Тема про те, чого всі так довго чекали, але соромилисязізнатися))
Перелопавши купу ресурсів (включаючи зарубіжні) ми не знайшлирішення щодо встановлення 17Z/BM5 і 18Z на Audi A6 C6. Булозавдання встановити великі супорти без переробок (без сточуваннявух і без радіального кріплення) на Audi A6 C6.
Почався прорахунок параметрів і пошук відповідних гальмівнихдисків.
Була виконана величезна робота класною людиною і крутиммеханіком Максимом MyzHikk< /span> (на audi-club.ru таaudi.org.ua під ніком MyzHikk.
Сторінка його красивої Audi A6 C6 3.0TDI Avant
p>
У результаті ми дійшли наступних списків запчастин.
УВАГА:дані зв'язки деталей тестувалися на маточці 92мм, а наматочці 85мм тестуватиметься незабаром!
< /p>

Для установки Brembo 17Z шість поршнів (BM5 це версія з новихтуарегів з чотирма поршнями) на Audi A6 C6 намзнадобиться:

Супорта:

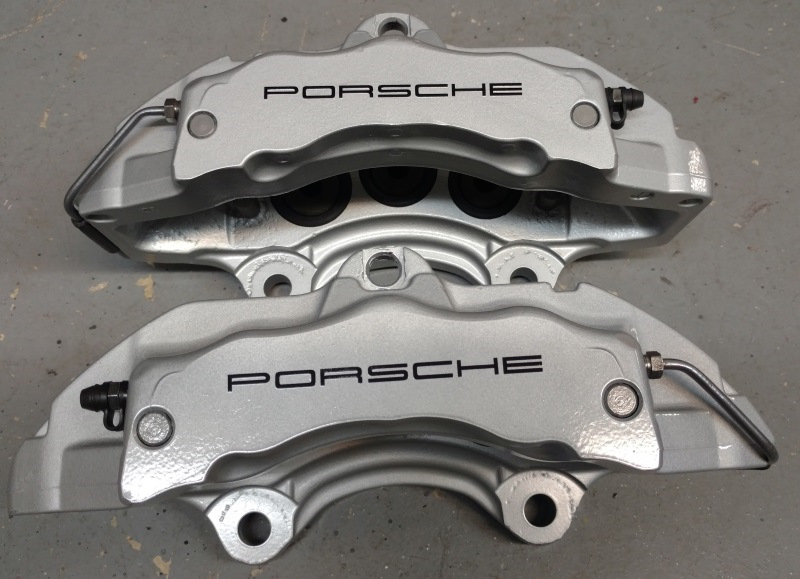

17Z VW Touareg Calipers VAG 7L6 615 123 T/VAG 7L6 615 124 H
BM5 VW Touareg Calipers VAG 7L6 615 149 A/VAG 7L6 615 150 A

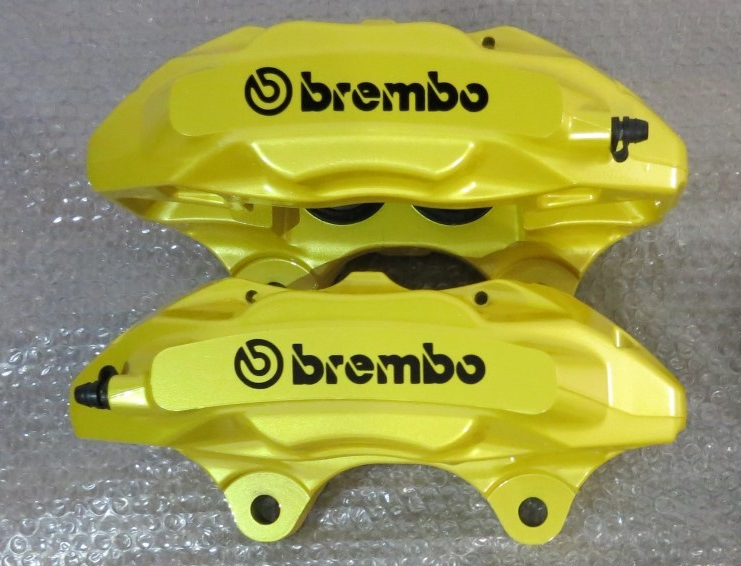

Brembo 17Z calipers
Brembo BM5 calipers

Колодки (уВАГА) :потрібно перепаяти фішку датчика зносу настару фішку від ваших стокових колодок або купити 3B7 615 121):
17Z Колодки гальмівні (комплект) 190х99.4х16.6
VAG 7L0 6
VAG 7L0 698 151 H
VAG 7L0 698 151 D
Ate 13.0460-4992.2
Ate Ceramic Ate 13.0470-4992.2/>
Premier Ferodo FDB 1625
Girling 6115479
Girling 6117209
Pagid T5149
Jurid/Bendix 573376J

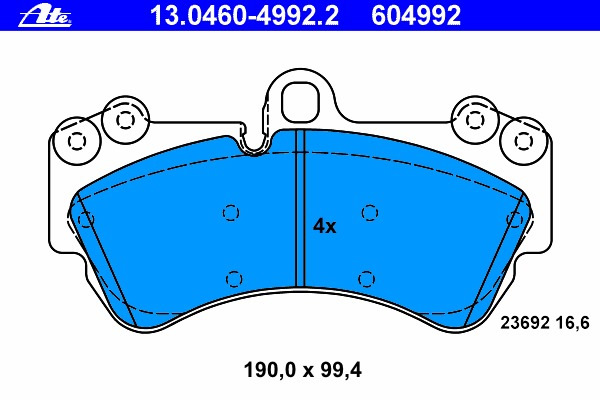

Ate 13.0460-4992.2 for 17Z
BM5 Колодки гальмівні (комплект) 131х77.3х17.1
VAG 7L6 698 151 E
<
Ate 13.0460-4837.2
Ate 13.0460-4833.2
Ate 13.0470-4833.2

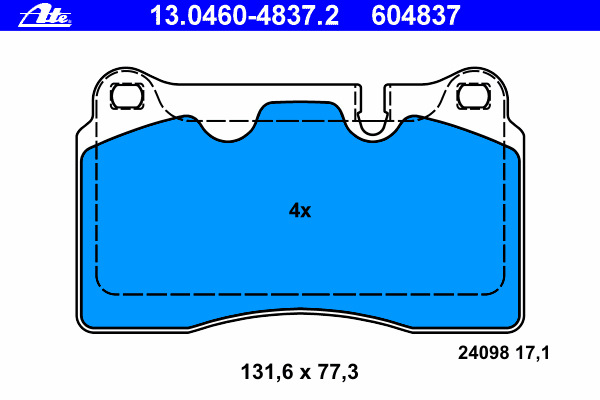

Ate 13.0460-4837.2 for BM5
Диски (уВАГА:потрібно розточити ЦО з 67 до 68мм):
Диск гальмівний перфорований 330х32 (64.5, ЦО 67)
Mercedes A 230 421 08 12
Mercedes A 230 421 05 12
Mercedes 230 421 05 12
Mercedes 230 421 08 1 >
Ate 24.0132-0153.1
Galfer B1.G232-0153.1
Girling 6064335
TRW DF 6433S
Brembo 09.9825.10
Brembo 09.9825.11
Ferodo DDF 1458C-1
Otto Zimmermann 400.3636.20
Bosch 0 986 479 415
Hella-Pagid 8DD 355 109-461
Hella-Pagid 8DD 355 109-471
Icer 78BD2592-2
Febi 37725
ABS 17396
Ate 24.0132- 0153.1 for 17Z/BM5
Диск гальмівний цільний 330х32 (64.5, ЦО 67)
Mercedes A 211 421 10 12
> Mercedes A 204 421 29 12
Mercedes A 211 421 14 12
Mercedes A 211 421 13 12
Mercedes 204 421 29 12<
Mercedes 211 421 14 12
Mercedes 211 421 13 12
Mercedes 211 421 10 12
Ate 24.0132-0144.1
B1.G232-0144.1
Brembo 09.9825.20
Brembo 09.9825.21
Ate 24.0132-0144.1 for 17Z/BM5

Для установки Brembo 18Z шість поршнів на Audi A6 C6 намзнадобиться:
Супорта:<
18Z VW Touareg Calipers VAG 7L6 615 149/VAG 7L6 615 150
УВАГА:потрібно перепаяти фішку датчика зносу на стару фішку відваших стокових колодок або купити 3B7 615 121):
Колодки гальмівні (комплект) 190х106.4х16.6
VAG 7
VAG 7L0 698 151 G
Ate 13.0460-4993.2
Ate Ceramic Ate 13.0470-4993.2
Galfer B1.G102-0710.
Remsa 0995.00
Mintex MDB2751
(з притискними пластинами) Meyle 025 236 9317
Platinum Pad (з притискними пластинами) Meyle 025 2 9317/PD
NK 224772
Bosch 0 986 424 739
Febi 16460
Denckermann B110981
Elite Friction Master ELT1014
Wagner WBP23693A
Cotec TRW GDB 1548
LYNXauto BD-8019
Masuma MS-E0014
<
Icer 181595
Fte BL1823A2
SWAG 30 91 6460
Jurid/Bendix 573282J
Ceramic Jurid/Bendix 573282JC
Valeo 598 656
Girling 6115489
Ferodo FDB 1626
DTEC TRW GDB1548DTE
Otto Zimmermann 23693.165.1
Otto Zimmermann 23693.165.9
Brembo P 85 065
Textar 2369302
Epad Textar 2369381
Pagid T-5148 NA014
Ceramic Power Friction RC1014
Evolution Z23 (з притискними пластинами) Power Stop 23-977
Ремкомплект супорта:пильовики, сальники VAG 7L6 698 471 B
1 к-т елементів кріплення для гальмівних колодок VAG 7L0 698 269A

Ate 13.0470-4993.2 for 18Z
Диски (уВАГА:потрібно розточити ЦО з 67 до 68мм):
Диск гальмівний перфорований 350х32 (64.5, ЦО 67)
Mercedes A 221 421 16 12
Mercedes A 221 421 11 12
Mercedes A 221 421 00 12
Mercedes 221 421 11 12
Merdes 421 00 12
Mercedes 221 421 16 12
Drilled Febi 26406
Drilled, Painted black TRW DF 6242S
Textar 92176/>
Drilled Ferodo DDF 1639
Drilled, Coated Ferodo DDF 1639C
Drilled, Coated Ate 24.0132-0138.1
Drilled, Coat Z Otto0immer .20
Drilled Brembo 09.A817.10
Drilled, Coated Brembo 09.A817.11
Ate 24.0132-0138.1 for 18Z

Так само можливе встановлення дисків 360х36, АЛЕ потрібновиточити їх до 356х36 інакше не влізуть
Диск гальмівний перфорований 360х36 (64.5, ЦО 67)
Mercedes A 221 421 18 12
Mercedes A 230 421 07 12
Ate 24.0136-0102.1
Brembo 09.A819.11
Otto Zimmermann 400.3625.20

Ate 24.0136-0102.1 for 18Z (аЛЕ потрібно стокувати їх до 356х36інакше не влізуть) По дисках 360х36 варіант двоскладових залюмінієвим центром, які важать на 2.3 кг менше, ніж зі звичайноюперфорацією.
Диск гальмівний перфорований 360х36 (64.5, ЦО 67) > 2-piecefloating (двоскладові з алюмінієвим центром) Brembo 09.9764.23
Двоскладові з алюмінієвим центром Brembo 09.9764.23 for 18Z (аЛЕпотрібно сточити їх до 356х36 інакше) p>
Комплект болтів для встановлення супортів 17Z і 18Z
Оскільки на супортах Brembo установочний отвір 16мм (безрізьблення), а у вусі на кулаку Audi 14мм (без різьблення) то намбудуть потрібні болти M14x1.5x50 і втулки із зовнішнім D16, авнутрішнім D14, довжиною 19мм (ширина вуха Brembo становить20мм)
Хочу підкреслити, що будуть потрібні болти з класом міцності сталине нижче 10.9 (нижче класи НЕ підійдуть). Зазвичай це можна вважатиз капелюшка болта.
До болтів так само знадобляться контргайки такого ж класу міцності.з моєї теми про установку Brembo 17Z на Audi A6 C5
Комплект правильних болтів для встановлення супортів 17Z і 18Z (вони є у мене - звертайтеся)
Неприємним фактором може стати те, що рідні грязьові щитки нестануть на будь-які з цих гальмівних дисків, якщо хтось знайдерішення раніше - пишіть! Не забувайте поміняти місцями трубки зіштуцерами на супортах.
Це потрібно зробити для коректної роботи поршнів т.К уТуарега/Каена супорта розташовані спереду (ближче до бампера), а уАуді — ззаду (ближче до салону).
У встановленому вигляді штуцери на кожному супорті повинні дивитисявгору (для видалення повітря з гальмівної системи припрокачуванні). > А тепер трохи фото готового результату відМаксима, за що йому величезне спасибі:
Brembo BM5 calipers Audi A6 C6
Brembo BM5 calipers Audi A6 C6
> Brembo 18Z calipers
A6 C6
Brembo 18Z calipers Audi A6 C6
Brembo 18Z calipers Audi A6 C6
Дякуємо за перегляд, коментарі вітаються.
