Як зробити кабель для підключення AMI + CD 4F0051592A (4F0 051 592 A) MOST та живлення

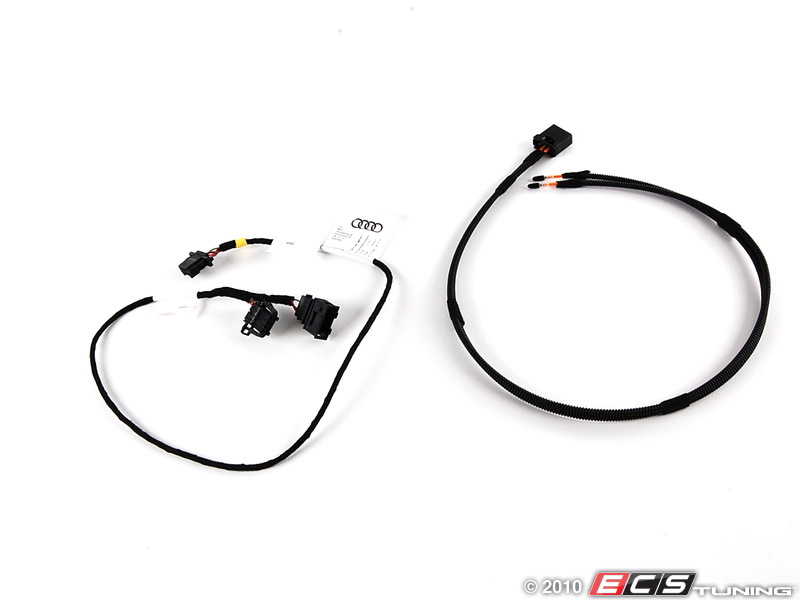

Розкажу вам як зробити дорогий кабель 4F0051592A в домашніхумовах.
Ця стаття буде корисна тим, хто при установці AMI хоче зберегтиштатний CD MP3 чейнжер (або звичайний CD чейнджер). По установціданого кабелю інформація в темі
Детальна інструкція по установці AMI MOST + CD в MMI 2G HighAudi A6 C6 Audi A8L D3 Audi A8L D3
>

AMI (Audi Music Interface) — блок для підключення флешок змузикою та телефону до аудіосистеми машини.
Довго шукав його в Україні за осудні гроші і в в результаті знайшовпостачальника б/у деталей з гарною ціною, можете звертатися вособу.
Якщо ж ви хочете поставити AMI замість CD-чейнджера, то простоскидаєте бардачок і переставляєте фішки на блоках, далі можете нечитати; ) Отже, вивчивши тему я дійшов наступних висновків.
Почнемо з кабелю живлення.
Power Harness

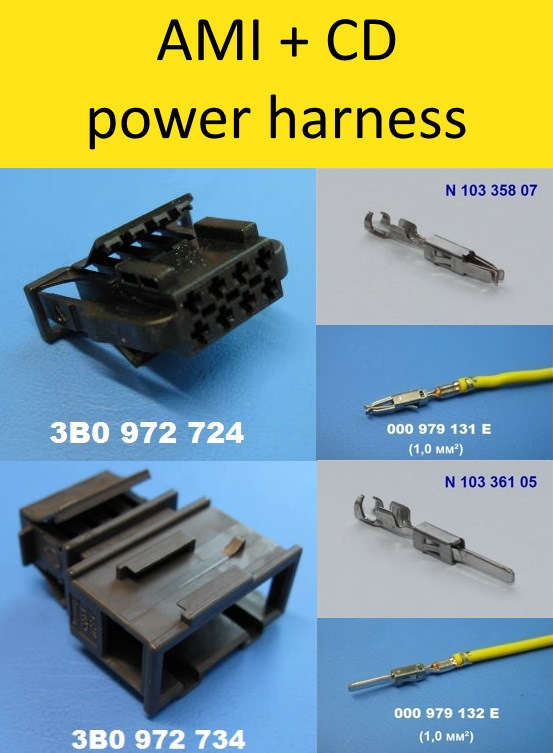

AMI/CD power harness connectors (всі три варіанти взаємозамінні, вибирайте будь-який)

Провід ПГВА/НВ-3/НВ-4/НВ-5 перерізом 0.35 mm²

<
Корпус плоского роз'єма 8-pin (male) 3B0 972 724 (2 шт.)
Піни (female) N 103 357 07/N 103 358 07 (7 шт.)
АБО готовий кабель 0.5 mm² з пінами 000 979 019 E (4 шт.) НЕКУПУВАТИ, якщо хочете зробити самі

< p>
Корпус плоского роз'єма 8-pin (female) 3B0 972 734 (1шт.)
Піни (male) N 103 360 05/N 103 361 05 (3 шт.)
АБО готовий кабель 0.5 mm² з пінами 000 979 020 E (2 шт.) НЕКУПЛЯТИ, якщо хочете зробити самі<
потрібно замкнути pin 1 з pin 4 для AMI
ELSA Media Player 2 (AMI)
ВАЖЛИВО:Зверніть увагу, що на конекторі, який йде до AMIпотрібно замкнути pin 1 з pin 4. Це робиться для того, щобмашина розуміла, де Media Player 1, а де Media Player 2 (іззамкнутими контактами). Не буде конфлікту девайсів усерединісистеми.

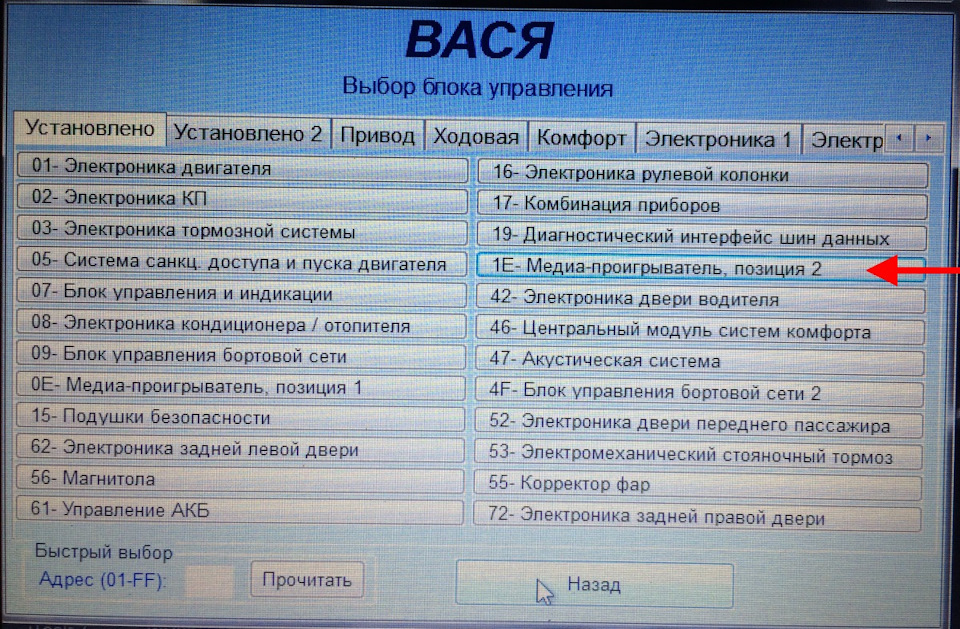

При цьому з'являється 1E Медіа-програвач 2

1E

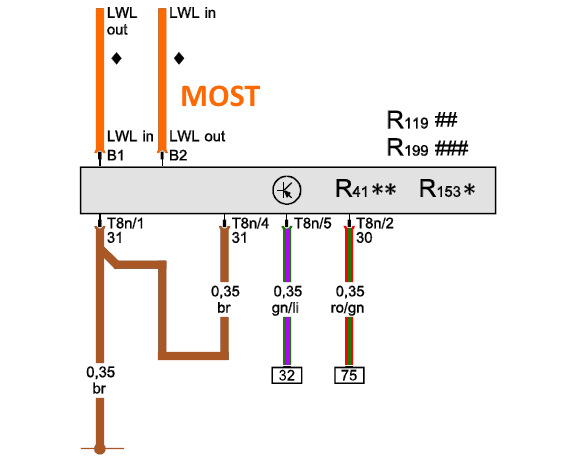

> У результаті отримуємо наступну схему AMI/CD power harness Дужебажано при монтажі пінів використовувати спеціальні кліщі.
Форма губок має бути за типом "в" (далі дивіться на фото).-freunde.com/showwi…nd+alles+was+dazu+gehoert

Кліщі для конекторів
Форма губок кліщів для конекторів
Процес створення дроту.
Компоненти для створення 4F0051592A (4F0 051 592 A)

Методом підбору довжини я визначив для себе наступну довжинупроводів:
> 600мм загальна довжина, відміривши 450мм зачистив ізоляцію інапаяв шматок 200мм для CD.
Разом маємо три частини:450мм для AMI, 200мм для CD, 150мм дляштекера мама.
> 450мм для AMI, 200мм для CD, 150мм для штекера мама (жовтийпровід для наочності)

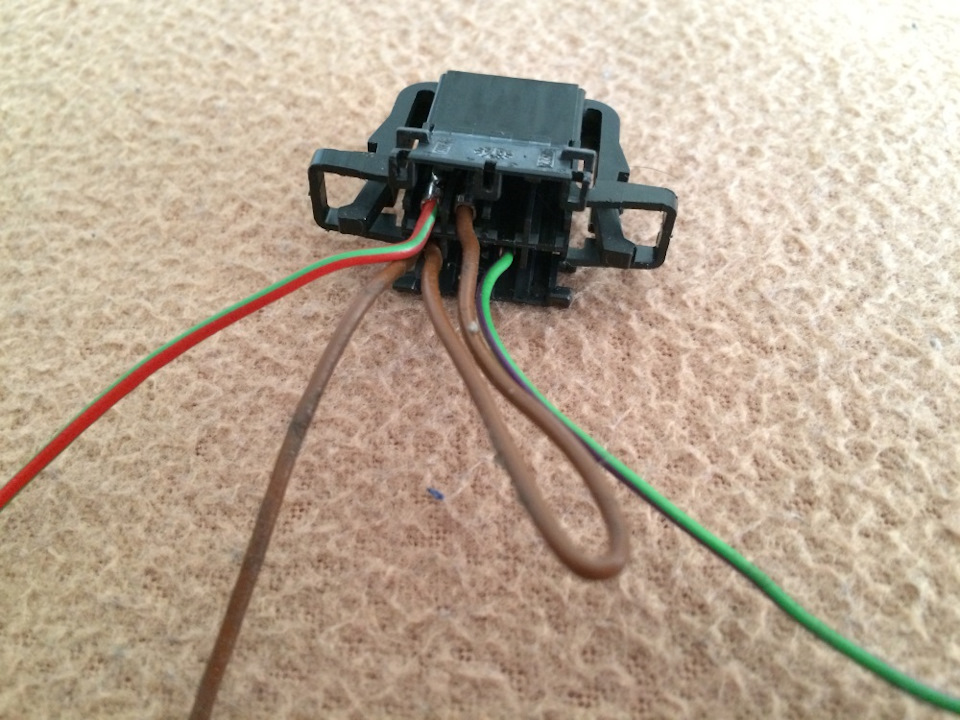

Обтискаємо або паяємо піни на дроти і отримуємо наступне.

4F0051592A ( 4F0 051 592 A) свого виробництва
Одягаємо роз'єми на дроти (це краще робити до обмотки ізолентою, щоб потім не продзвонювати дроти).

Беремо ганчіркову ізоленту для салонних робіт Tesa 51618
Докладніше про ізоленти ви можете почитати у статті з мого блогуVAG Ізолента:Види, Відмінності, Аналоги (Tesa)

4F0051592A (4F0 051 592 A) свого виробництва
Отримуємо готовий результат — заводська проводка. Так само раджузробити із шпильки для волосся наступний девайс для вилучення пінів (обточити дремелем прибравши товщину і ширину). До речі, щобвитягти пін, спочатку потрібно відклацнути пластиковий кожух (див.фото вище де роз'єм з проводами).
Інструмент для вилучення пінів із шпильки

Далі робимо кабель оптики.
MOST Fiber Optic

«MOST optic» “MOST fiber”
2) замовити оригінал за VAG або tyco AMP
Роз'єм Оптоволоконний кабель MOST 2-pin (female) tyco AMP1-1394916-2
Роз'єм Оптоволоконний кабель MOST 2-pin (male) 4E0 973 702
<
tyco AMP 1-1355426-1
Housing for Female Terminals (втулка всередині роз'єму) tyco AMP1-1355531-1
Елемент сполучний Оптоволоконний кабель MOST 4E0 972 645
tyco AMP 1355734-1
Кабель оптоволоконний, наприклад 410мм tyco AMP 2236726-1
У них багато різних розмірів, все є з номерами в таблиці, яку можназавантажити на станиці товару (PRODUCT DRAWING)
wwwg.te.com/global-en/product-2236726-1.html
Я для себе бачу три схеми приєднання, вибирайте вподобану.
Зеленим відзначені дроти, які у вас вже є.
MOST AMI-CD fiber harness (зеленим відзначені дроти, які у вас вжеє)
Отримуємо готовий результат (MOST за варіантом №1 )
4F0051592A (4F0 051 592 A) by FladSoloView :)
Або за варіантом оптики №3
4F0051592A (4F0 051 592 A) by FladSoloView :)
Готові джгути (кабель живлення + MOST або окремо кабель живлення)можна придбати у мене.

Приклад установки мого кабелю у звіті Артема Vrlm Запосиланням Установка AMI. Фінал.
