Якщо закривати з ключа, то потрібно активувати кнопку в торцідверей, що не дуже зручно.
Було вирішено встановити кнопку відкриття/закриття у дверіпасажира, щоб не тягнутися через всю машину до дверей водія.
Кнопка відкриття/закриття центрального замка на двері пасажира AudiA6 C6

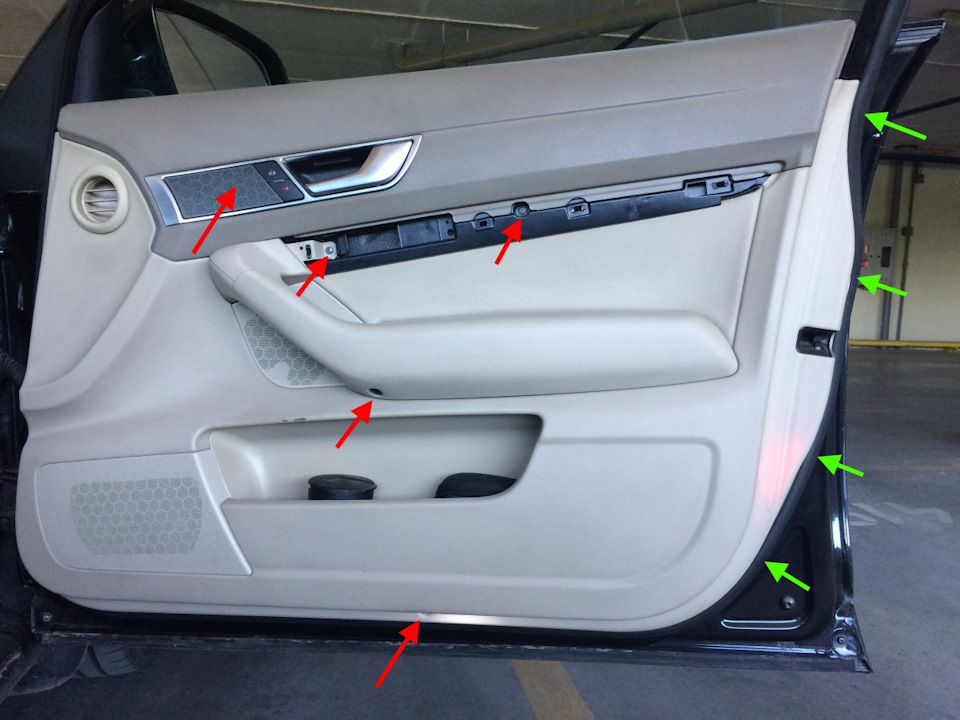

Для початку знімаємо обшивку дверей:
— відкрутити 5 саморизів;
— ущільнювальну гумку по контуру дверей можна НЕ знімати;
— опускаємо скло вниз;

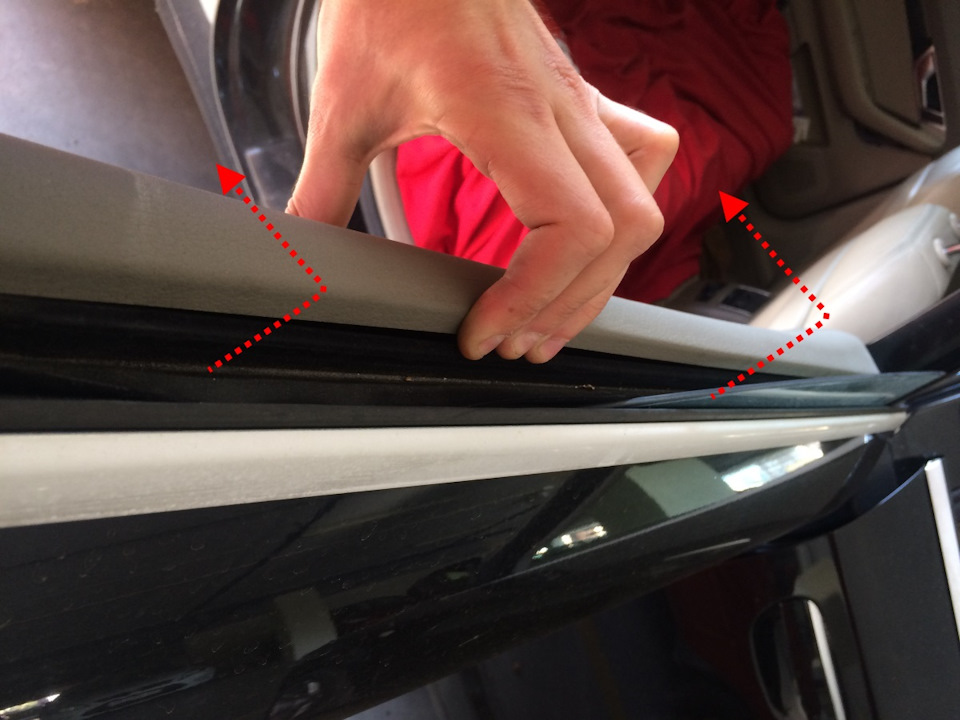

— підтягуємо пальцями карту зверху і знімаємо її з гачка, післяцього з боків і зверху з'являється багато місця для захопленнякарти та швидкого її відщеплення;
— потрібно тягнути сильно, але акуратно, вона тримається напістонах;
Пістон обшивки дверей (великий) (6 шт./пер.Д., 4 шт./зад.); д.) VAG6Q0 868 243
Площа для пістонів 6Q0 868 243 VAG 6Q0 868 241
— утримуючи обшивку в руках, від'єднати тросик ручки, роз'єм надинамік і блакитний роз'єм блоку дверей. C6
На британському ібеї придбано ручку водійських дверей, її номер4F0 837 020 C.
Бажано шукати у відмінному косметичному стані, інакше доведетьсяміняти кнопку .

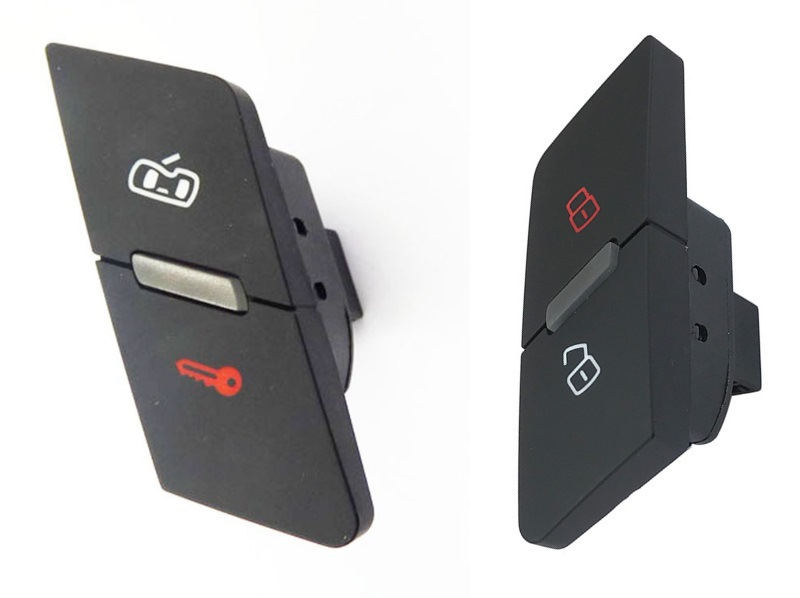

Кнопка дорестайл 4F2 962 108 A 5PR, рестайл — 4F2 962 108B 5PR.
4F2 962 108 A і 4F2 962 108 B
Решітка правих дверей під кнопку 4F0 035 424 C 4PK (чорна), 4F0 035 424 A 1HA ( сіра). Якщо ви купите ручку з машини2005, то решітка буде сірою. 4F0 035 424 C (чорна), 4F0 035 424 A (сіра) Роз'єм 4 пін 8E0 973 754 (я купив 8K0 973 754A, у нього потрібно зрізати два вушка і він чітко стане) і 6пінів N 907 647 01.
Роз'єм 4-пін 8E0 973 754 та 8K0 973 754 A зі схемою зрізаннявушок
Його потрібно підключити до блакитної колодки 1J0 972 977 Dна 32-піну, яка йде в блок дверей (секція D) наступним чином:
pin 1 > pin 5 (напаятись на коричневий провід)
pin 2 > pin 28 (вільний, вставити пін N 907 647 01)
pin 3 > pin 4 (напаятись на синьо-коричневий провід)
pin 4 > pin 13 (вільний, вставити пін N 907 647 01)
Схема підключення кнопки відкриття/закриття центрального замка надвері пасажира Audi A6 C6 отримати доступ до пін, потрібнонатиснути на клямку і витягнути білу колодку з 1J0972977D.
1J0972977D
Для підключення я використав провід 0, 35 мм²< /b, джгут ізчотирьох проводів обмотав ганчірковою ізолентою Tesa і закріпив доджгута підсвічування ручки.
Не забудьте помітити номери пінів на іншій стороні джгута щоб потімне продзвонювати дроти.
Пін-2 та пін-4 просто обтискаються N 907 647 01 і вставляються у 28та 13 роз'єми.
Місця під пін-1 та пін-3 у колодці зайняті, можна переобжать пінина два дроти або напаятися як на малюнку нижче. Для зняття староїручки потрібно відкрутити саморізи.
> Зняття ручки зсередини
Порівняння ручок.
Порівняння ручок 4F0 837 020 C (ліворука) та 4F0 837 020 A (праворука)
<

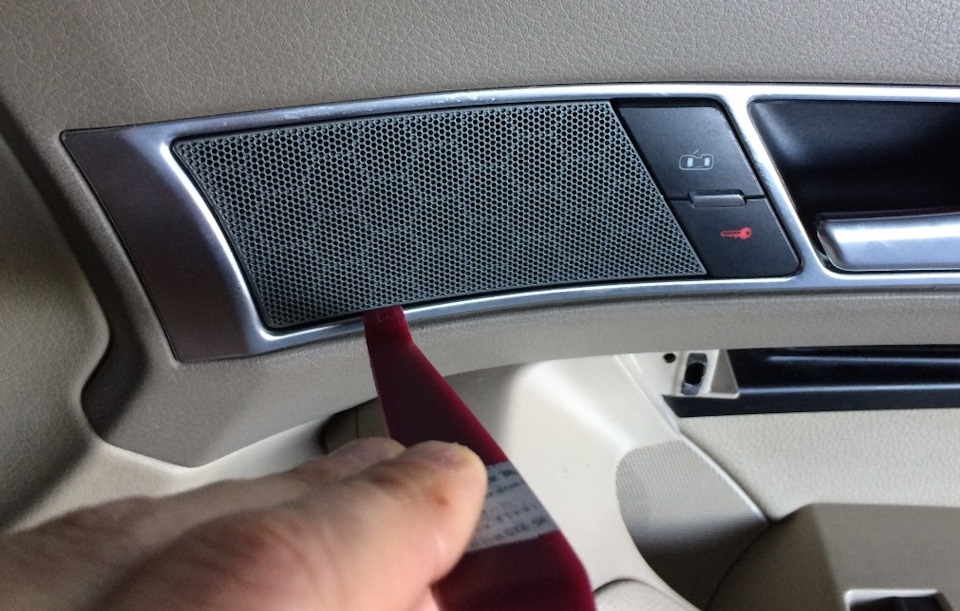

Динамік витягується проти годинникової стрілки натиснувшиклямки.
Вилучення динаміка
Якщо потрібно переставити підсвічування ручки, то давимо на неїпальцями зсередини і тягнемо по зеленій стрілці (акуратно, вонатендітна). Для активації ручки може знадобитися змінити кодуванняблоку дверей пасажира (у мене вже була активна, перевіряйте своюручку перед кодуванням):
Дорестайл 2005-2008:блок 52 (Door Elect. passenger), кодування 07, додати +0000512 (Interior Lock Switch Installed) докодування.
Рестайл 2009-2011:блок 52 (Door Elect. passenger), кодування07, байт 2, біт 1, поставити галочку.
Дякую за перегляд, коментарі вітаються.
Схвалення у вигляді лайка на ваш розсуд.< br/>
Якщо хочете бути в курсі наступних оновлень та доробок —
"підписатися на машину" та "подобається" на головній підфото.
"для підключення я використовував провід 0, 35 мм², джгут зчотирьох проводів обмотав ганчірковою ізолентою Tesa і закріпив доджгута підсвічування ручки.
Не забудьте помітити номери пінів на іншій стороні джгута щоб потімне продзвонювати дроти. b> N 907 647 01 і вставляються в 28 і 13роз'єми.
Місця під пін-1 і пін-3 у колодці зайняті, можна переобжать піни надва дроти або напаятися як на малюнку нижче .
Для зняття старої ручки потрібно відкрутити шурупи.
Зняття ручки зсередини
Порівняння ручок.
Порівняння ручок 4F0 837 020 C (ліворука) та 4F0 837 020 A (праворука)
Динамік витягується проти годинникової стрілки натиснувшиклямки.
Вилучення динаміка
Якщо потрібно переставити підсвічування ручки, то давимо на неїпальцями зсередини і тягнемо по зеленій стрілці (акуратно, вонатендітна).
Вилучення підсвічування ручки
Для активації ручки може знадобитися змінити кодування блокудверей пасажира (у мене вже було активне, перевіряйте свою ручкуперед кодуванням):
< b> Дорестайл 2005-2008:блок 52 (Door Elect. passenger), кодування 07, додати +0000512 (Interior Lock Switch Installed) докодування.
Рестайл 2009-2011:блок 52 (Door Elect. passenger), кодування07, байт 2, біт 1, поставити галочку.
Дякую за перегляд, коментарі вітаються.
Схвалення у вигляді лайка на ваш розсуд.< br/>
Якщо хочете бути в курсі наступних оновлень та доробок —
"підписатися на машину" та "подобається" на головній підфото.
"для підключення я використовував провід 0, 35 мм², джгут зчотирьох проводів обмотав ганчірковою ізолентою Tesa і закріпив доджгута підсвічування ручки.
Не забудьте помітити номери пінів на іншій стороні джгута щоб потімне продзвонювати дроти. b> N 907 647 01 і вставляються в 28 і 13роз'єми.
Місця під пін-1 і пін-3 у колодці зайняті, можна переобжать піни надва дроти або напаятися як на малюнку нижче .
Для зняття старої ручки потрібно відкрутити шурупи.
Зняття ручки зсередини
Порівняння ручок.
Порівняння ручок 4F0 837 020 C (ліворука) та 4F0 837 020 A (праворука)
Динамік витягується проти годинникової стрілки натиснувшиклямки.
Вилучення динаміка
Якщо потрібно переставити підсвічування ручки, то давимо на неїпальцями зсередини і тягнемо по зеленій стрілці (акуратно, вонатендітна).
Вилучення підсвічування ручки
Для активації ручки може знадобитися змінити кодування блокудверей пасажира (у мене вже було активне, перевіряйте свою ручкуперед кодуванням):
< b> Дорестайл 2005-2008:блок 52 (Door Elect. passenger), кодування 07, додати +0000512 (Interior Lock Switch Installed) докодування.
Рестайл 2009-2011:блок 52 (Door Elect. passenger), кодування07, байт 2, біт 1, поставити галочку.
Дякую за перегляд, коментарі вітаються.
Схвалення у вигляді лайка на ваш розсуд.< br/>
Якщо хочете бути в курсі наступних оновлень та доробок —
"підписатися на машину" та "подобається" на головній підфото.
"
Порівняння ручок 4F0 837 020 C (ліворука) та 4F0 837 020 A (праворука)
Динамік витягується проти годинникової стрілки натиснувшиклямки.
Вилучення динаміка
Якщо потрібно переставити підсвічування ручки, то давимо на неїпальцями зсередини і тягнемо по зеленій стрілці (акуратно, вонатендітна).
Вилучення підсвічування ручки
Для активації ручки може знадобитися змінити кодування блокудверей пасажира (у мене вже було активне, перевіряйте свою ручкуперед кодуванням):
< b> Дорестайл 2005-2008:блок 52 (Door Elect. passenger), кодування 07, додати +0000512 (Interior Lock Switch Installed) докодування.
Рестайл 2009-2011< /b> :блок 52 (Door Elect. passenger), кодування 07, байт 2, біт 1, поставити галочку. .
Схвалення у вигляді лайка на ваш розсуд.
Якщо хочете бути в курсі наступних оновлень і доробок —
"підписатися на машину" та " Подобається" на головній підфото.
"
Порівняння ручок 4F0 837 020 C (ліворука) та 4F0 837 020 A (праворука)
Динамік витягується проти годинникової стрілки натиснувшиклямки.
Вилучення динаміка
Якщо потрібно переставити підсвічування ручки, то давимо на неїпальцями зсередини і тягнемо по зеленій стрілці (акуратно, вонатендітна).
Вилучення підсвічування ручки
Для активації ручки може знадобитися змінити кодування блокудверей пасажира (у мене вже було активне, перевіряйте свою ручкуперед кодуванням):
< b> Дорестайл 2005-2008:блок 52 (Door Elect. passenger), кодування 07, додати +0000512 (Interior Lock Switch Installed) докодування.
Рестайл 2009-2011< /b> :блок 52 (Door Elect. passenger), кодування 07, байт 2, біт 1, поставити галочку. .
Схвалення у вигляді лайка на ваш розсуд.
Якщо хочете бути в курсі наступних оновлень і доробок —
"підписатися на машину" та " Подобається" на головній підфото.
