Заміна вакумного соленоїда відкривання багажника на електричний.

При покупці стало відомо що багажне відділення не відкривається.Колишній власник висвердлив замок, але від цього нічого незмінилося так як злетіла сама тяга від замку до механізмувідкривання. Було вирішено розширити лючок для лиж при допомогиболгарки для того щоб потрапити в багажник УВАГА! Робити цюпроцедуру потрібно дуже акуратно так як під поверхнею різузнаходиться бак і краще не болгаркою, а пілотним по металу аболобзиком, у мене просто підтискав час і була тільки болгарка.
< /p>
Для відкриття потрібно:
1) Зняти захисну накладку яка знаходиться між самою кришкоюбагажника та килимком (саморізи під TORХ на 25).
> 2) Відкрутити кріплення, яке знаходиться під накладкою і в якезаходить сам замок (2 гайки під ключ на 10) ВАЖЛИВО! Визначити йогоположення щодо кузова. Цей момент смикнути кришку багажникавгору.

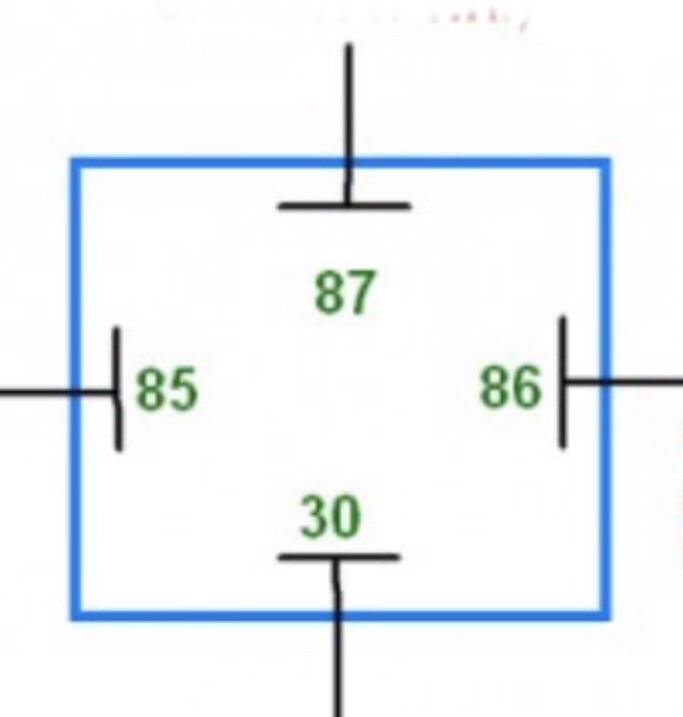

4) Радіти що багажник відкрився. Далі стало зрозуміло що в самомумеханізмі відкриття зламано абсолютно все і так як вакуумна системау мене не викликає довіри було вирішено робити електропривод. Дляцього нам знадобиться:Реле, звичайне 4-х контактне. (50 грн)
Соленоїд центрального замку від будь-якого авто на 2 виходи. Я взяввід Ваза. (100 грн)
Fantom
Кнопка 2-х контактна без фіксації для встановлення в салон (у менеце КНОПКА БАГАЖНИКА 2110 2110-3710620/2822.3710-02) (70грн)
КНОПКА
Провід довжиною 5м (червоний +)♦️
Провід (перетин 1, 5)
>

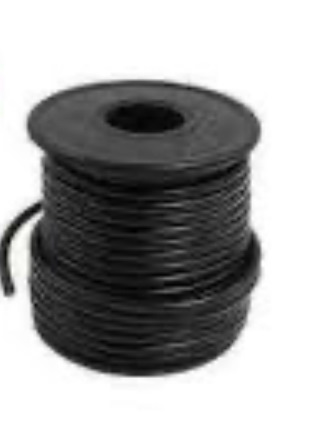

Провід довжиною 2м (чорний -)⬛️

Провід (перетин 1, 5)
Схема проста:
> 1) Беремо «+» після замку, ведемо на реле (86 контакт). ♦️
2) Проводимо «-» через кнопку та підключаємо до реле (85-йконтакт)⬛️
3) Беремо «+» після замку і ведемо на реле (87-й контакт)♦️
4) Беремо «+» з реле (30-й контакт) і ведемо його досоленоїда.♦️
5) Вихід соленоїда підключаємо на «-».⬛️< br/>
Соленоїд має полярність, так що потрібно експериментальним шляхомвизначити де «+» і де «-». Шток до язичка механізму (як на фото).Установка соленоїда Тягнемо дроти в салон і підключаємо за схемоюяка вище. Вибираємо місце для реле та кнопки (я реле сховав підкермом, а кнопку в кишеньці який зліва внизу під кермом).
Засовуємо в замок багажника викрутку, таким чином імітуємозакриття, і натискаємо кнопку, викрутка вилетіла значить всевийшло. Збираємо все назад і радіємо відкриття багажника з кнопки.
