Після зими замінив задні гальмівні барабани" +колодки+підшипники, комплект зчеплення.Встановив передні склопідйомники, електродзеркала з підігрівом, також встановив повний ряд кнопок в центральній консолі.Чекає підготовки та фарбування передній бампер від Audi 90, до нього куплені протитуманні фари і поворотники в бампер.
виду автомобіля.

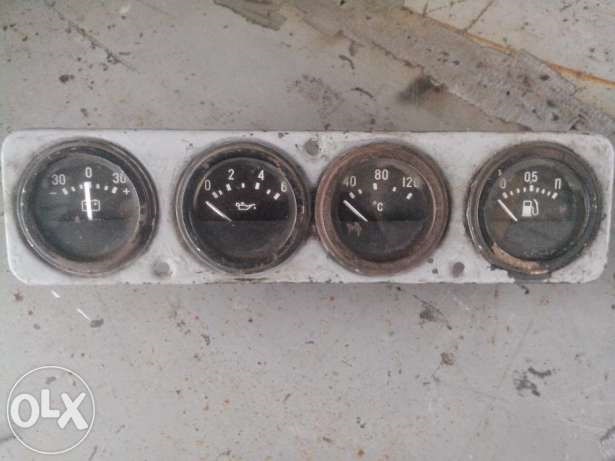

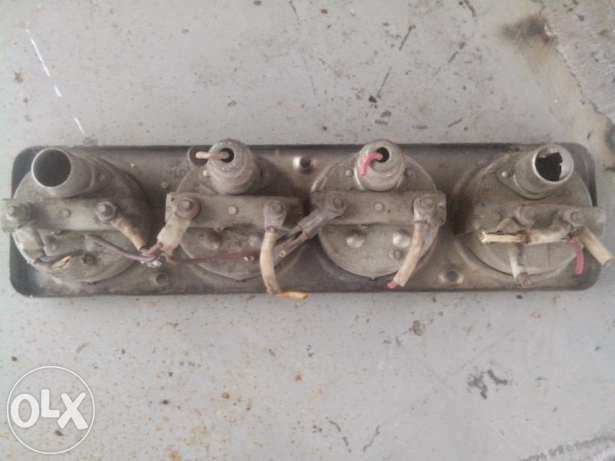

Самі допи було не проблемно знайти, цінник на них ~ 100 $ за допи з консоллю і попільничкою.На мій погляд ціна цілком коректна, але мене весь час душила жаба.При тому для себе я так і не побачив їх практичної необхідності - рідкісна прикраса інтер'єру, не більше. (сказане відноситься тільки до моєї точки зору) Випадково мені підвернулася консоль з попільничкою під доп.Прилади. Взяв не роздумуючи (так, про всяк випадок). Після цього почав шукати самі допи. Аркуш інтернет натрапив на зображення приладів УАЗ. Відразу почали випливати давно забуті ідеї про прилади виготовлені вручну, але завжди зупиняла страх створити "колгоспну безглуздість". Але все ж таки зважився. На OLX знайшов прилади "уАЗ" за 4 $ 1969 року., т.К. Розміри приладів VDO, biltema та подібних до них 52 мм. У діаметрі, а прилади УАЗ - 60 мм. Це змінює розмір подіуму. Але сотню разів примірявши, виготовивши стопку картонних шаблонів, я дійшов висновку, що все може вийти. Далі я розібрав і очистив прилади, їх початковий стан видно на фото вище. Спершу вивчаючи досвід відновлення приладів УАЗ, я не збирався вносити зміни до конструкції приладів, лише пофарбувати стрілки. У результаті хотів отримати таке:

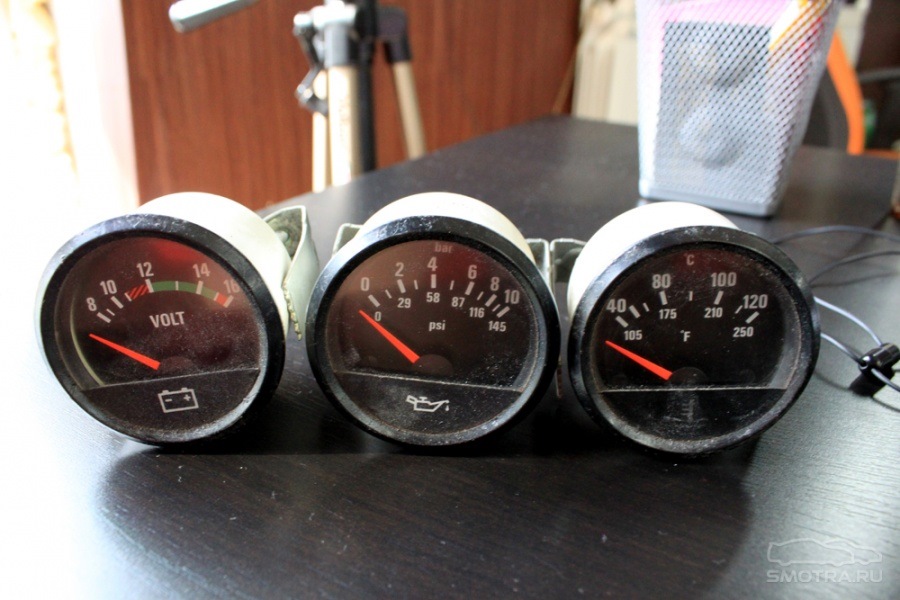

Те, чого спочатку прагнув. (фото знайдено на MegaDriver, господаря знайти не вдалося) Але, враховуючи що шкали приладів УАЗ виготовлені з алюмінію, і підсвічуються зовні, а не зсередини, подібне створити було малореально. До того ж шрифт у парі з тонкими стрілками відсилали в 60-ті.

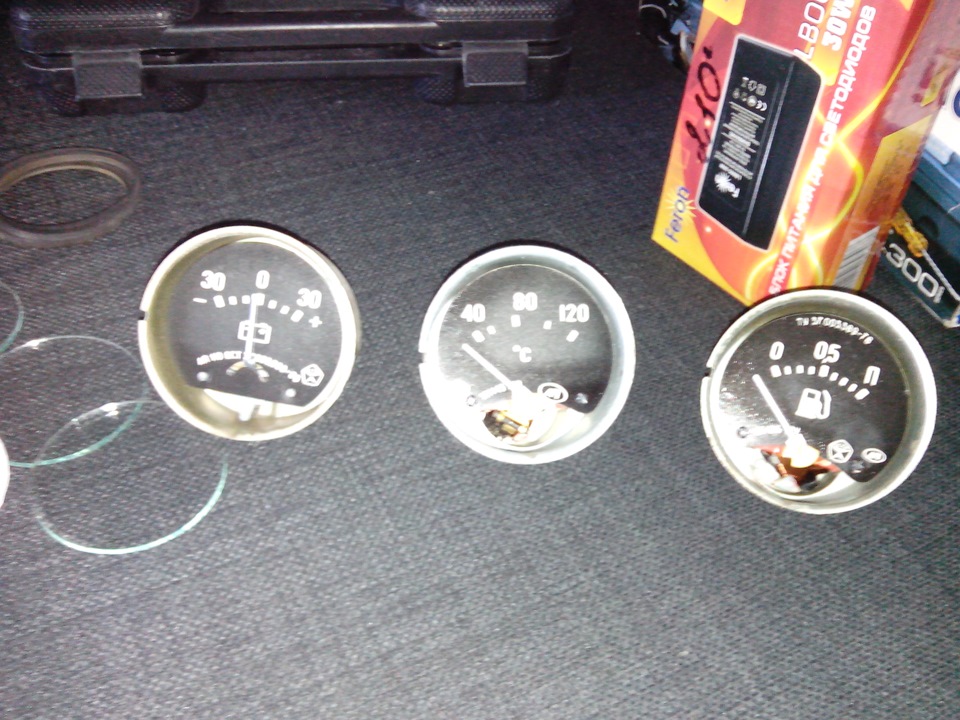

Прилади УАЗ зі знятим зовнішнім кільцем, склом та металевим вкладишем. Знайшов людину, яка виготовляє шкали приладів на замовлення. transautodials
Зв'язавшись з ним, я з'ясував, що для замовлення необхідно скинути скан наявних шкал, розміри необхідні для виготовлення.

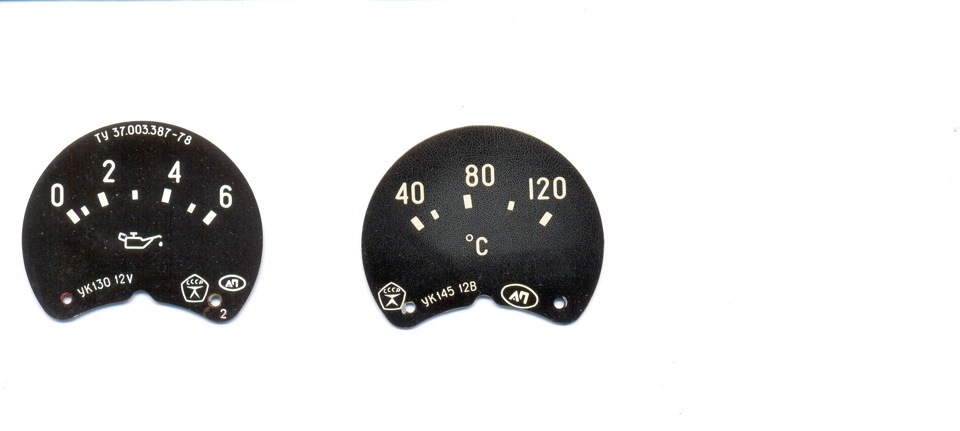

скан шкал приладів УАЗ.
Кривий ручний ескіз-креслення необхідних мені розмірів. Відразу зазначу, що я вирішив повністю змінити конструкцію приладів. Для підсвічування шкали повинні мати просвіти. Щоб уникнути засвіток зовні, я вирішив збільшити діаметр шкал на 2 мм., таким чином шкала стала щільніше входити в корпус приладу. Також нова шкала має бути круглою, тоді як стара шкала має форму незакінченого кола. Роблячи виміри і складаючи креслення я допустив неточності і згодом мав складнощі з припасуванням отворів кріплення.
Далі стрілки. Дві стрілки я використовував із показників температури ОЖ та рівня палива своєї резервної приладки. При цьому довелося вкорочувати пластикову вісь стрілки і вплавляти в неї відрізки голки медичного шприца, що дозволило щільно посадити стрілку на вісь приладу. Третю стрілку довелося виготовляти вручну. Матеріалом послужив ковпачок від парфумів дружини, уламок оргскла, термоклей, лак для нігтів (колір не вгадав) та відрізок голки шприца. Стрілки пофарбував лаком з низу. Ковпачок задув матовою чорною фарбою. Зійшлося пофарбувати ковпачок. Потім довелося витончуватися з металевими вкладишами приладів. Вони, як ми пам'ятаємо, закривають майже половину приладів. Крім того, на них лягає скло, яке потім через гумову прокладку притискається зовнішнім кільцем. Відповідно вкладиш довелося залишити, але при цьому доопрацювати його форму.
Доробка металевого вкладиша.
На фото вище видно порядок доопрацювання. Роботу проводив гравером. Потім усе зачищаємо - фарбуємо. З корпусу приладів я зрізав напрямні для ламп, отвори, що утворилися, закрив гумовими заглушками. Підсвічування реалізував за допомогою червоної стрічки 3528 60 IP20 smd. Потім зібрав та перевірив прилади та підсвічування. Зважаючи на важкі стрілки, особливо розраховувати на коректність показань не варто.
Прилади зі встановленими шкалами і стрілками.Зібрані прилади. Завдання ускладнювалося тим, що я не мав зразка для наслідування. Тому керувався зображеннями в інтернеті та припасуванням шаблонів. Після остаточний шаблон переніс на 3 мм. Орг.Скло і за допомогою гравера вирізав подіум. Заматував скло наждачним папером та пофарбував. Прилади встановив використовуючи рідні кріплення та додав загальну пластикову планку із встановленим кріпленням.
Прилади в подіумі.
Включено підсвічування.
Загальна планка із кріпленням. (попільничку пересадив на свою консоль, Отвори для кріплення допів та закладні гайки встановив відповідно до оригінальної консолі під допи.)
Установка в консоль.
В авто.
В інтер'єрі авто.
На даний момент підключено вольтметр, інші прилади показують погоду на марсі. (звичайно все пов'язано з калібруванням під датчики УАЗу та балансуванням стрілок, але вирішив не морочитися.)
Наступним етапом планую встановити годинник замість приладу температури масла.
Годинник буде подібним до плану, можливо з іншою шкалою - закос під годинник VDO і в корпусі приладу. (фото вкрав в інтернеті)
Сподіваюся, що хтось дочитав до кінця. Можливо, з'являться конструктивні питання та пропозиції - коментуйте.
