Продовжую розбиратися в електроніці, у процесі заміни приладки зVDO на UN4 ознайомився з роботою спідометра нашого.
Таким чином, кому цікаво, наші спідометри від VDO працюють намікросхемі ITT UAF2115.
даташит з детальним описом можна завантажити тут (якщо посиланняраптом буде бита, то в куті знайти іншу не складе проблеми)

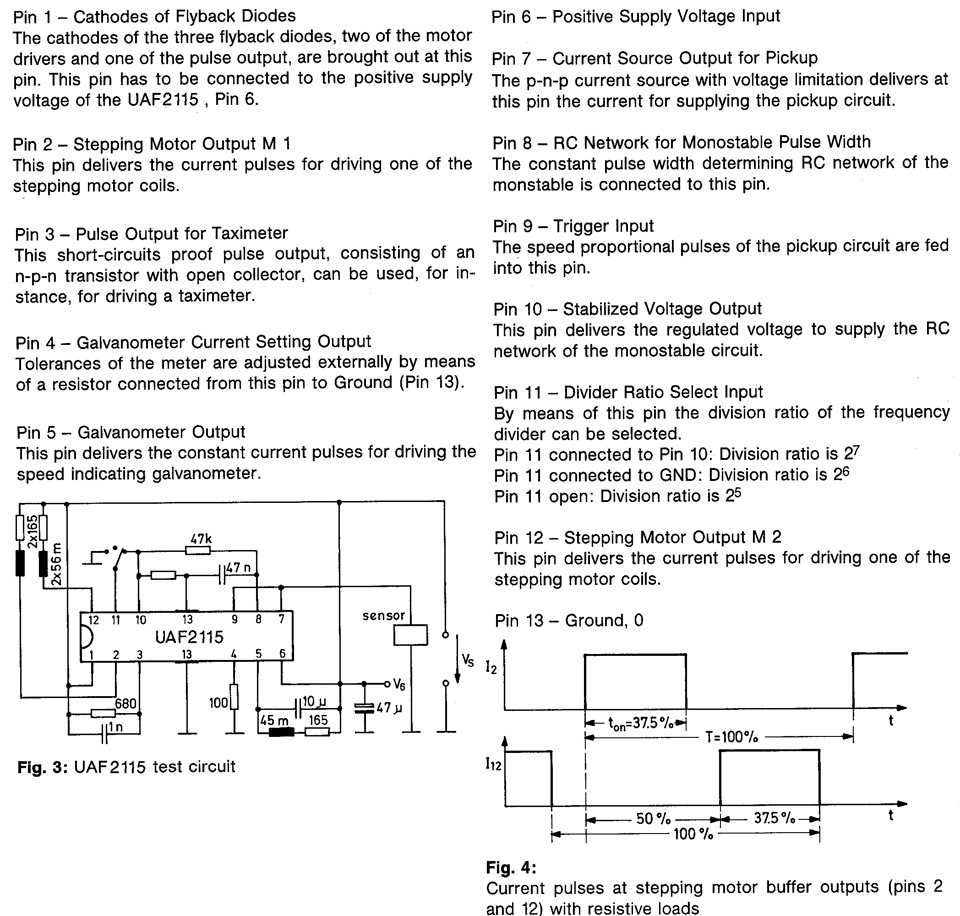

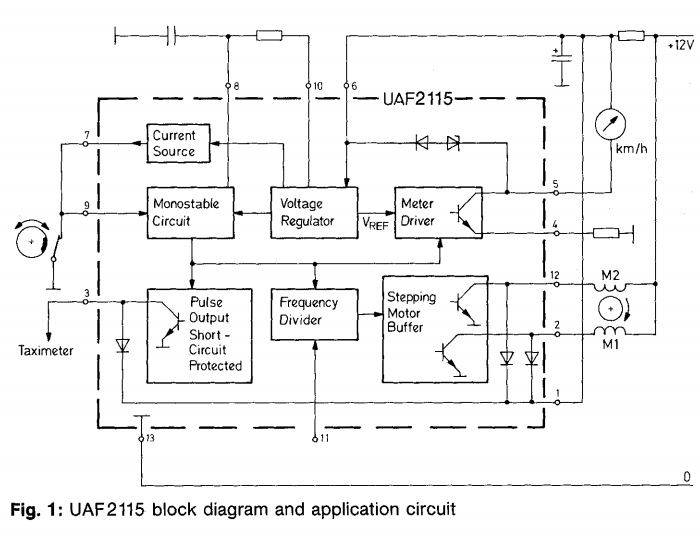

Там є і схема як плати так і самої мікросхеми, і якірезистори/конденсатори за що відповідають.Теоретично, перепаюючиїх, можна скоригувати показання спідометра прямий під певний радіусі висоту покришки.
< /Робота UN4 спідометра не вивчена, в новій приладці він працює, показання швидкості відрізняються від свідчень GPS. (на старомуспідометрі VDO тільки після 100+ відмінності були.) Але там точно євідмінності без шестеренок зловісних які у всіх ламаються!
З однієї плати (UN4) в іншу (VDO) спідометри не переставитивзагалі.
