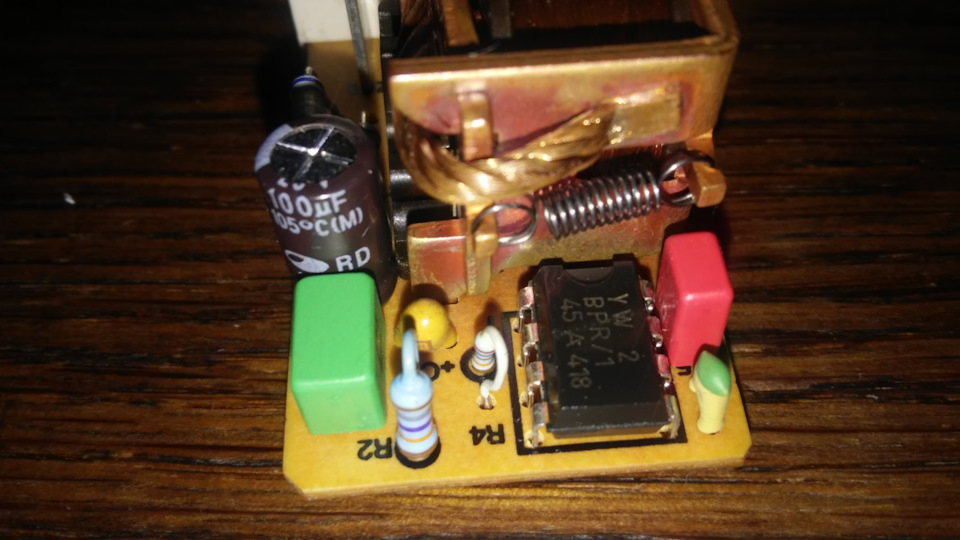

Майже рік як поміняв мотор на DZ c хутром. Інжектором K-Jetronic .весь час на звичайному реле протитуманок (харчування на бензонасосподавалося по включенню запалювання, для цього просто можнапоставити реле з туманок без жодних переробок). Сьогодні лагодивсвій адсл-модем і закупився конденсаторами різних номіналів.І почистій випадковості переглядаючи фотки реле бензонасоса побачив щона платі стоїть конденсатор 100uF/10V а у мене з'явилися 2шт100uf/25V. Думав.
Результат: реле бензонасоса ожило, і тепер працює відімпульсів запалювання (коли мотор перестане крутиться на включеномузапаленні подача бензину припиниться). Коли воно ще трохипрацювало, спрацьовувала на 5400 приблизно, сподіваюся зараз трохивище стане, треба буде перевірити пізніше.

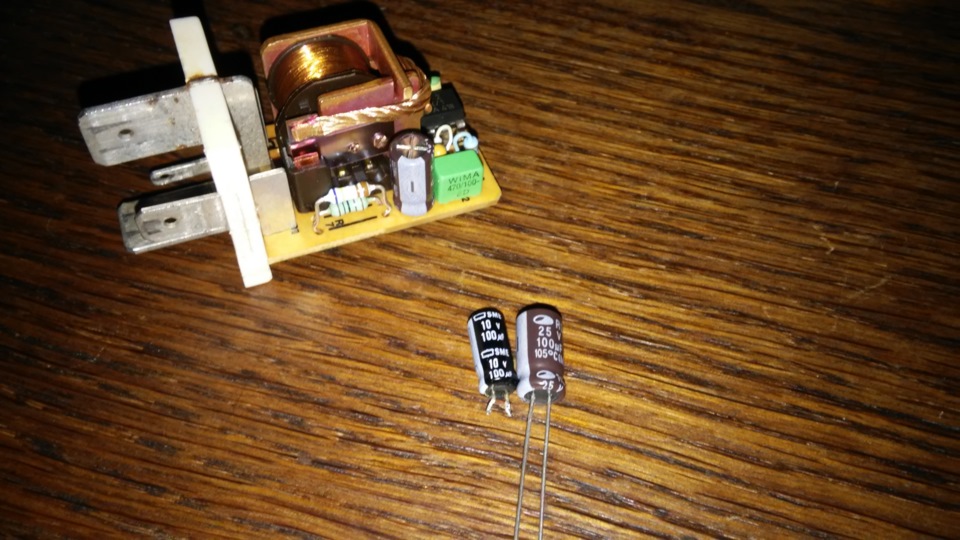

Один уже впаяний у реле. Зліва старий 100uF 10V, а праворуч новий (запасний) 100uF 25V -
П.С. Перевіряйте такі речі обережно, не паліть доріжки))

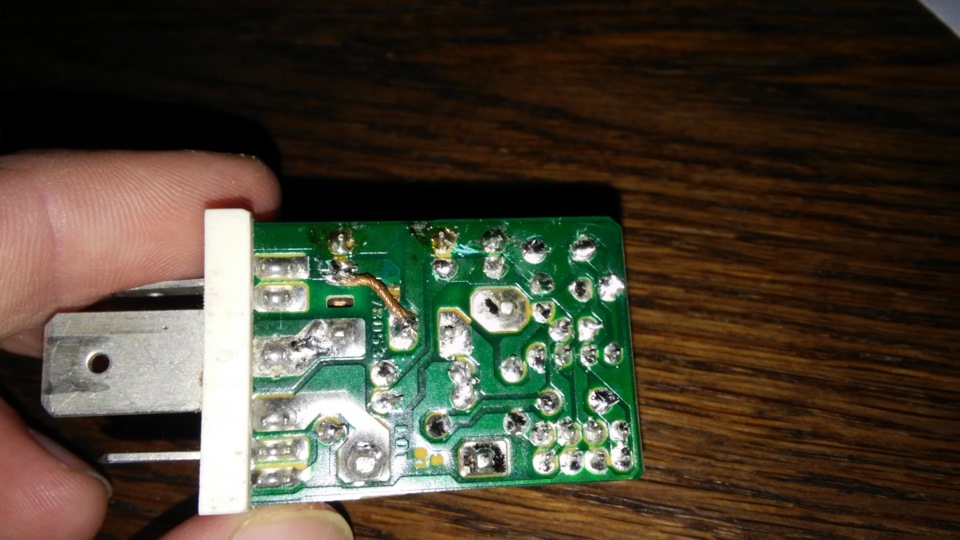

Результат необережності

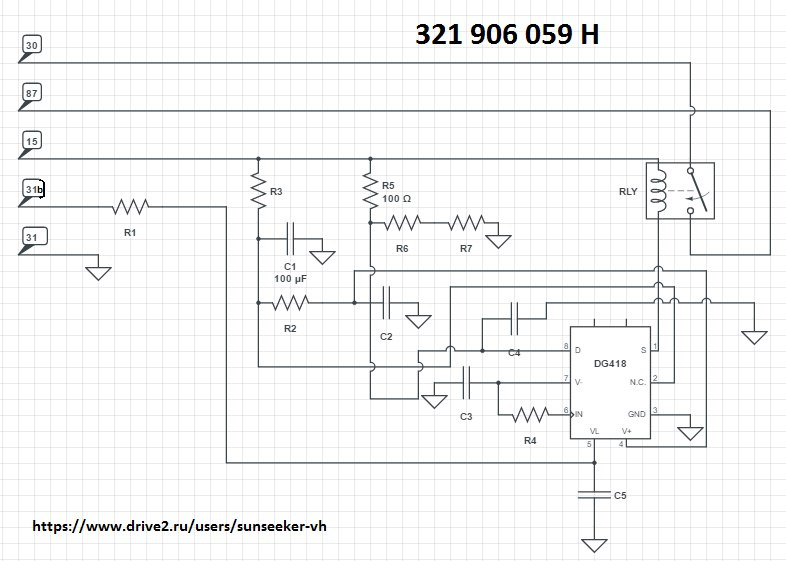

Схема реле бензонасоса 321 906 059H
Схожі записи
ПІДВІСКА і ГАЛЬМО. Останні новини з гаража: Установка дискової задньої балки. Заміна ТЖ, гальмівних трубок, задніх амортизаторів. (Частина 1)
ПІДВІСКА і ГАЛЬМО. Останні новини з гаража: Установка дискової задньої балки. Заміна ТЖ, гальмівних трубок, задніх амортизаторів. (Частина 1)
16
Коментарі13
У мене в реле паливного насоса запобіжник? він там потрібен? Для чого він там взагалі? І.М.Х.О. машина поводиться веселіше як його витягаю
Не можу сказати, що він робить, не вивчав його схем.
А це реле взаємозамінне з 208? У мене 208 зараз стоїть. ногу, чи можливо вже такі реле існують.
Реле з таймінгом таким вже існують. я купував собі якесь реле, там була переднакачка, АЛЕ у нього відсічка на 4+ була, віддав назад в магазин. ще не хотіли приймати типу електроніка не підлягає поверненню, може ви його не так вставили воно згоріло бл...
Привіт! Зміною реле відсічення не зрушиш (99.9%). Мікросхема на платі реле - це в принципі твердотільне реле, яке відчує датчик холу наприклад ... Тобто, мікросхема лише вловлює два моменти двигун працює (обертається) - паливо дає ; двигун зупинений ...
На високих оборотах воно якось відключає за якимось принципом харчування бензонасоса ... Імпульси йдуть а харчування немає
На реле два входи один із датчика, інший з мізків… 31 і 31b якщо не помиляюся. Мозки і відключають реле.
4 входи31 маса15 +запалювання30 + постійний31b сигнал від котушки1 вихід87 живлення бензонасосаДвигун повний хутро інжектор, мізків нема, а відсіка є)
Цікаво ... Виходить все-таки відсікання в реле ... Є можливість детально пофоткати верхній і нижній вид плати і контакти (які де)? Схемка проста, розберемося.
Сьогодні-завтра, думаю, намалюю схемку, повну. Вже розібрався що там куди звідки йде. з номіналами резистором тільки не особливо зрозуміло. Ставлю тестером опір, а воно постійно то росте то падає, і не всі конденсатори видно забарвлення
Добре. Подивимося.
Додав схему, правда без опорів резисторів та ємностей конденсаторів…
Добре! Доберуся до компа подивлюся. Але попередньо, щоб збільшити обороти відсічки потрібно збільшити ємність конденсатора С5.
