Працює:
1. Тахометр працює
2. Спідометр працює
/>
3. Датчик температури ОЖ працює
4. Датчик бензину (потрібно відколібрувати) працює
5. Показує зарядку
6. Підсвічування працює<
7. Одометр працює
8. Годинник працює
9. Горить лампочка далекого світла
10. Горить лампочка ручника, туди ж запитав рівень гальмівноїрідини
11. Горить лампочка зарядки АБС загасив на мінус.
Є кілька моментів які у розробці та в дослідженні:
1. Потрібно відкалібрувати показник бензобака.
2. Встановити та підключити датчик температури масла (може хтосьзнає де на моторі 1, 6 бензин коштує цей датчик).
3. Поки не можу зрозуміти чому після 1500 оборотів спалахує лійкамасло на ФІС екран і пищить три рази.
4. Швидкість вказує на 10км. Більше (але є думки, що так показуєтому що у мене 15 радіус гуми. Які ваші думки).
5. Обороти по тахометру (на старій приладки від ауді 80 при 90км.було десь в районі 2700 оборотів, а зараз при 90км, 1800 оборотів.Також цікавлять ваші думки).
6. Світиться лампочка на АІРБЕГ, не можу загасити на масу.Доведеться виймати лампочку.
FIS екран:
1. Погасив (на час, пізніше займуся) індикатор на лампочки, щозгоріли, і на стоп сигнал
2. Показує витрата на 100км - 51л. (не знаю звідки бере дані. Будуз цим розумітися)

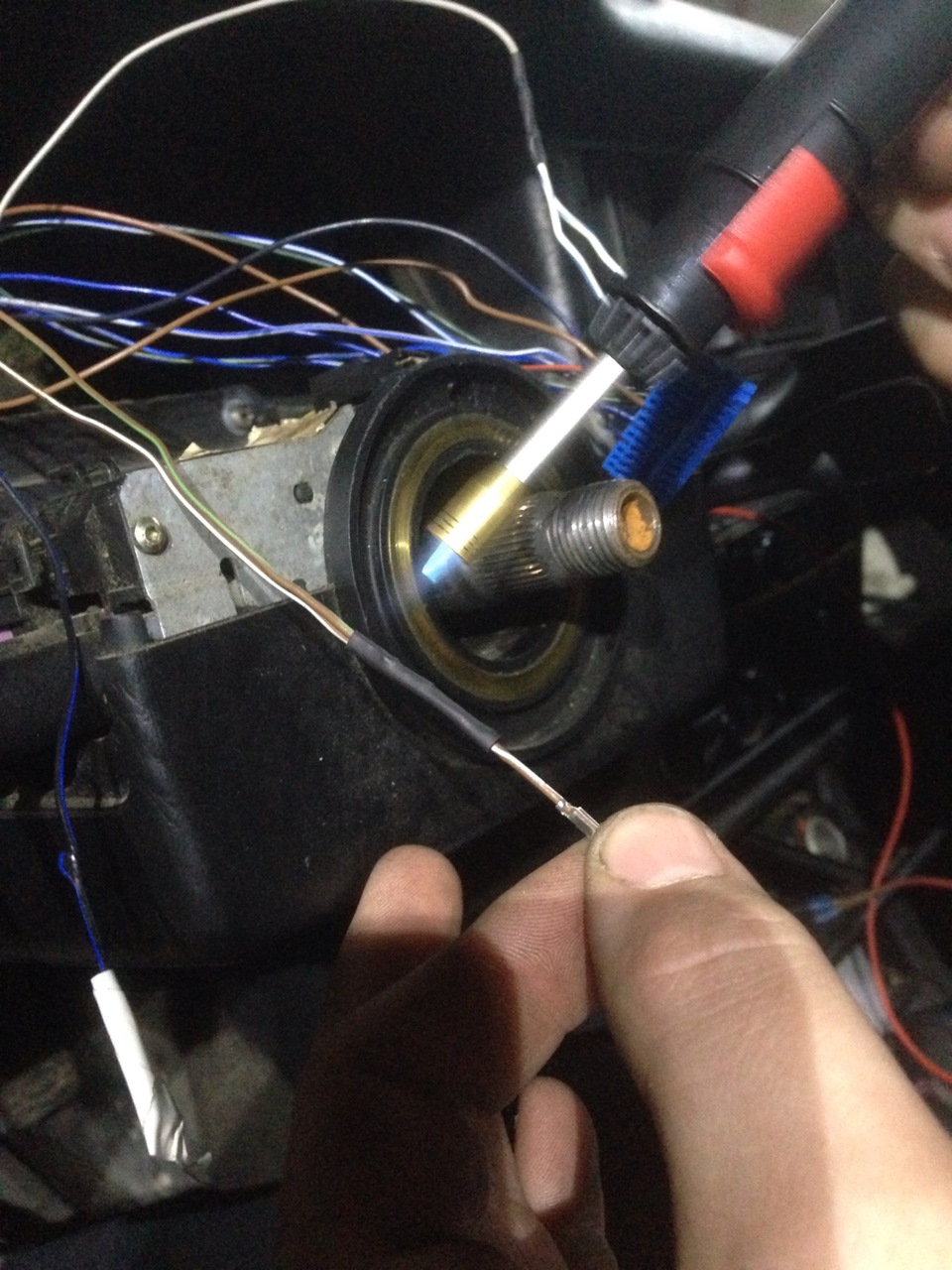

3. Температура за бортом — спробую сам датчик від ауді 80підключити Так спаював два піна 13 і 26 на блакитному штекері з 1піном жовтого штекера, там плюс після включення габаритів. Всеакуратно в термоусадку

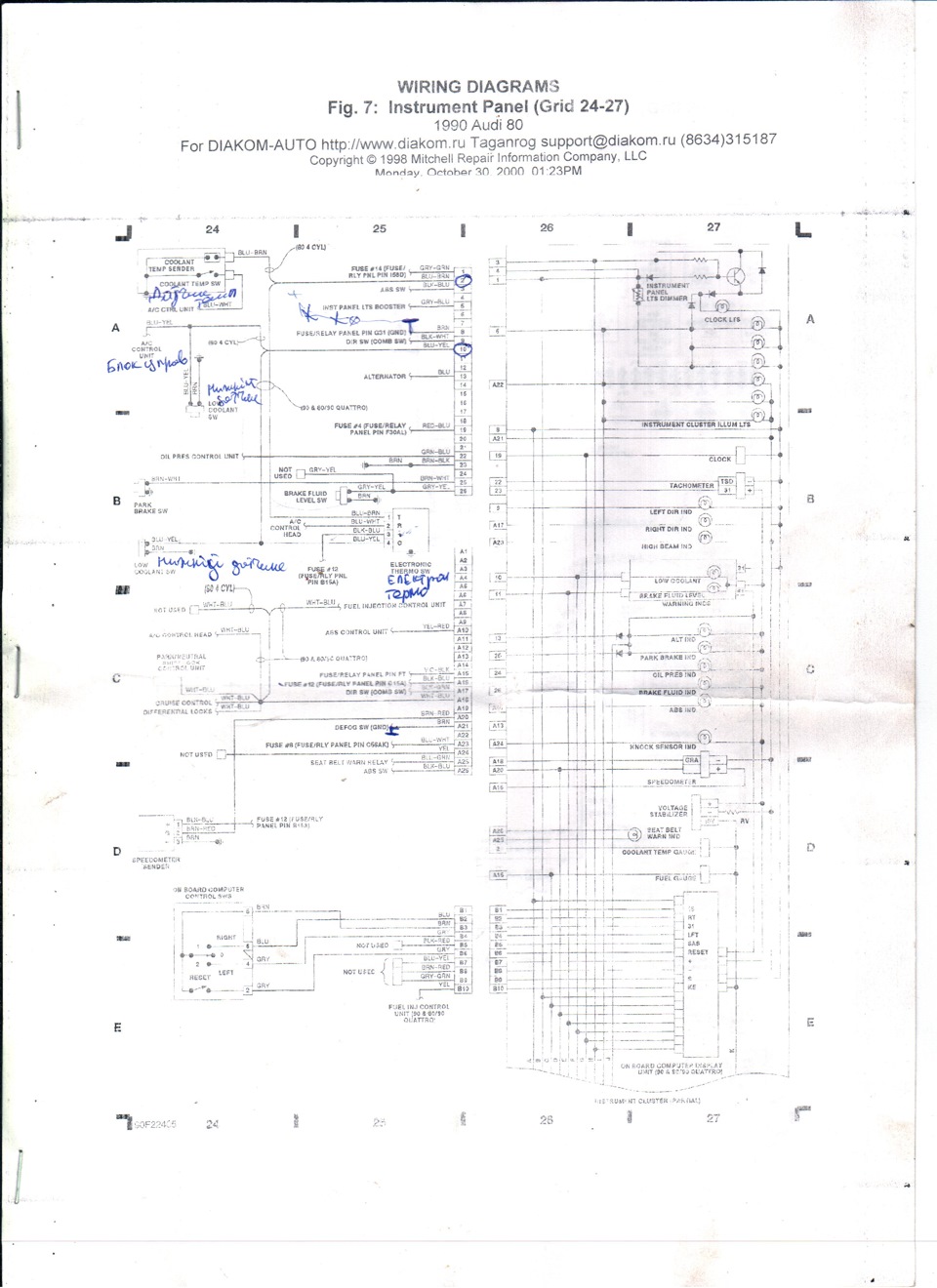

Схема ауді 80

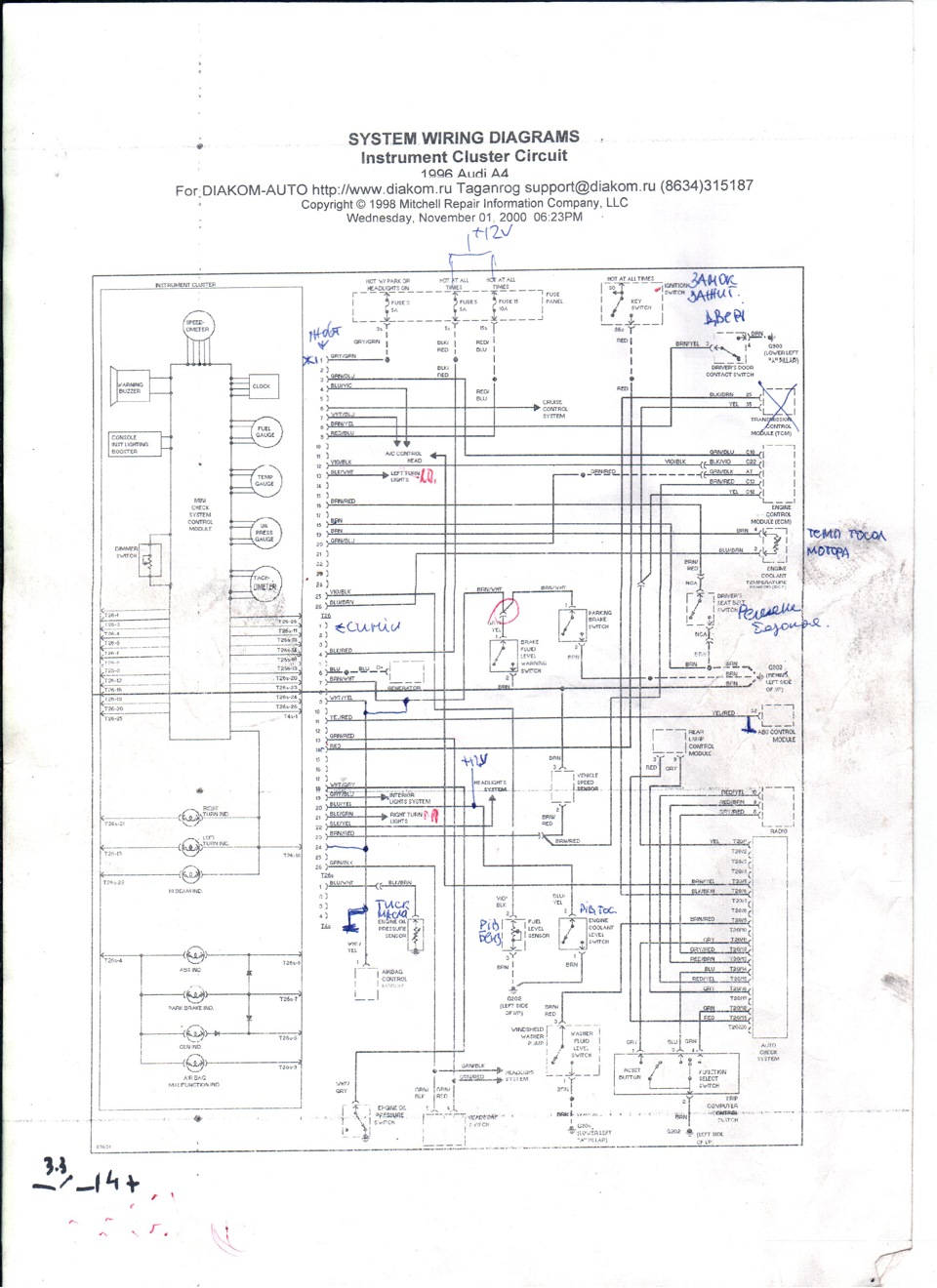

Схема ауді А4

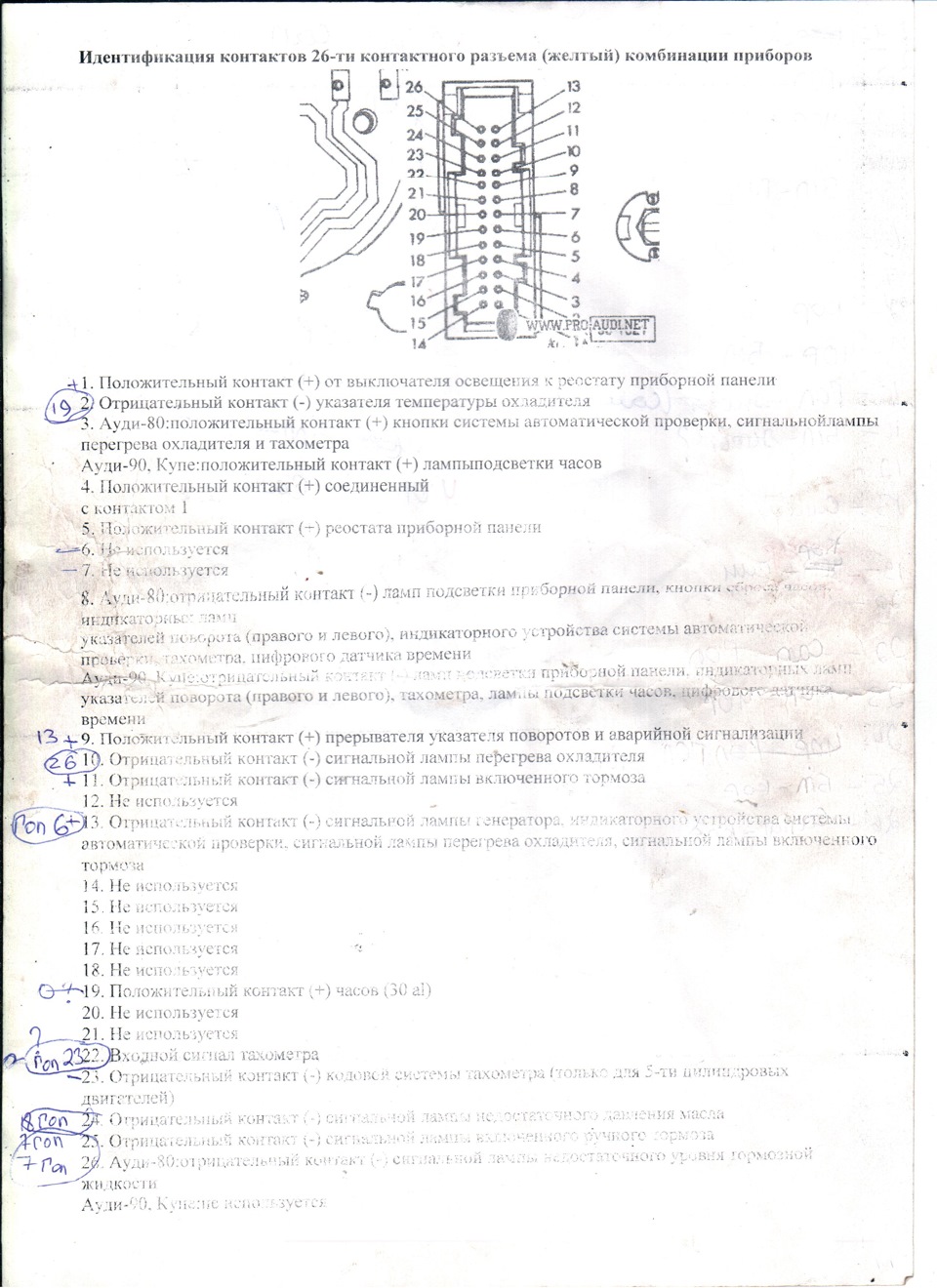

Мої перші нариси
Мої перші нариси
Мої перші начерки
Мої перші начерки

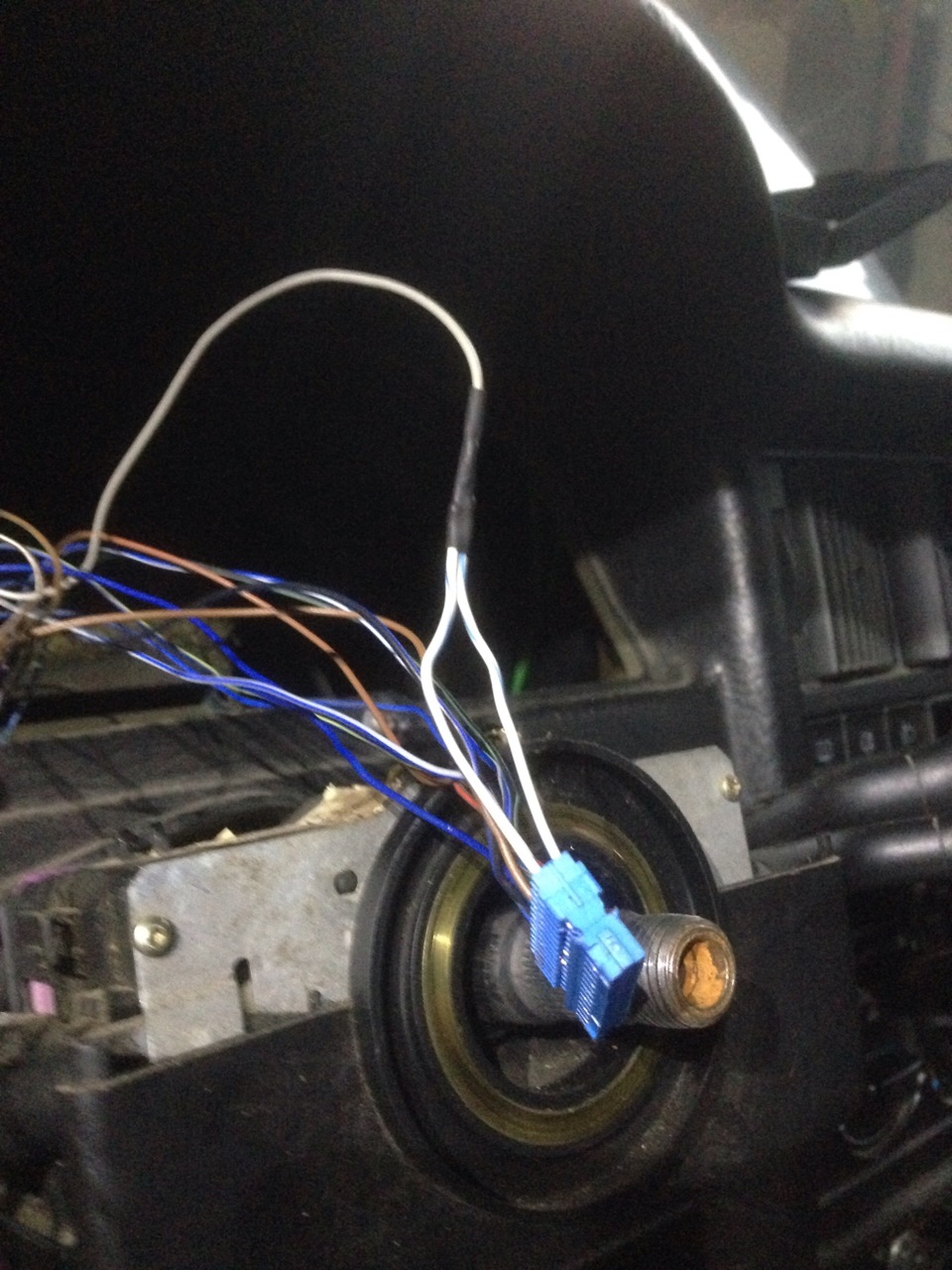

А так зараз у мене все стоїть
Та перша що спалив
Робоча, але екран у смужках.
Фото для затравки, на машині.
Всі три прилади купував по 400 грн.
