Кнопки, БП, проводи.
Зняв центральний бардачок з повітроводами. Розібрав — обміряв ізамовив монтажні детальки — лицьову ( три варіанти з різнихматеріалів), задню для монтажу блоку живлення і плати, бічнідекоративні.

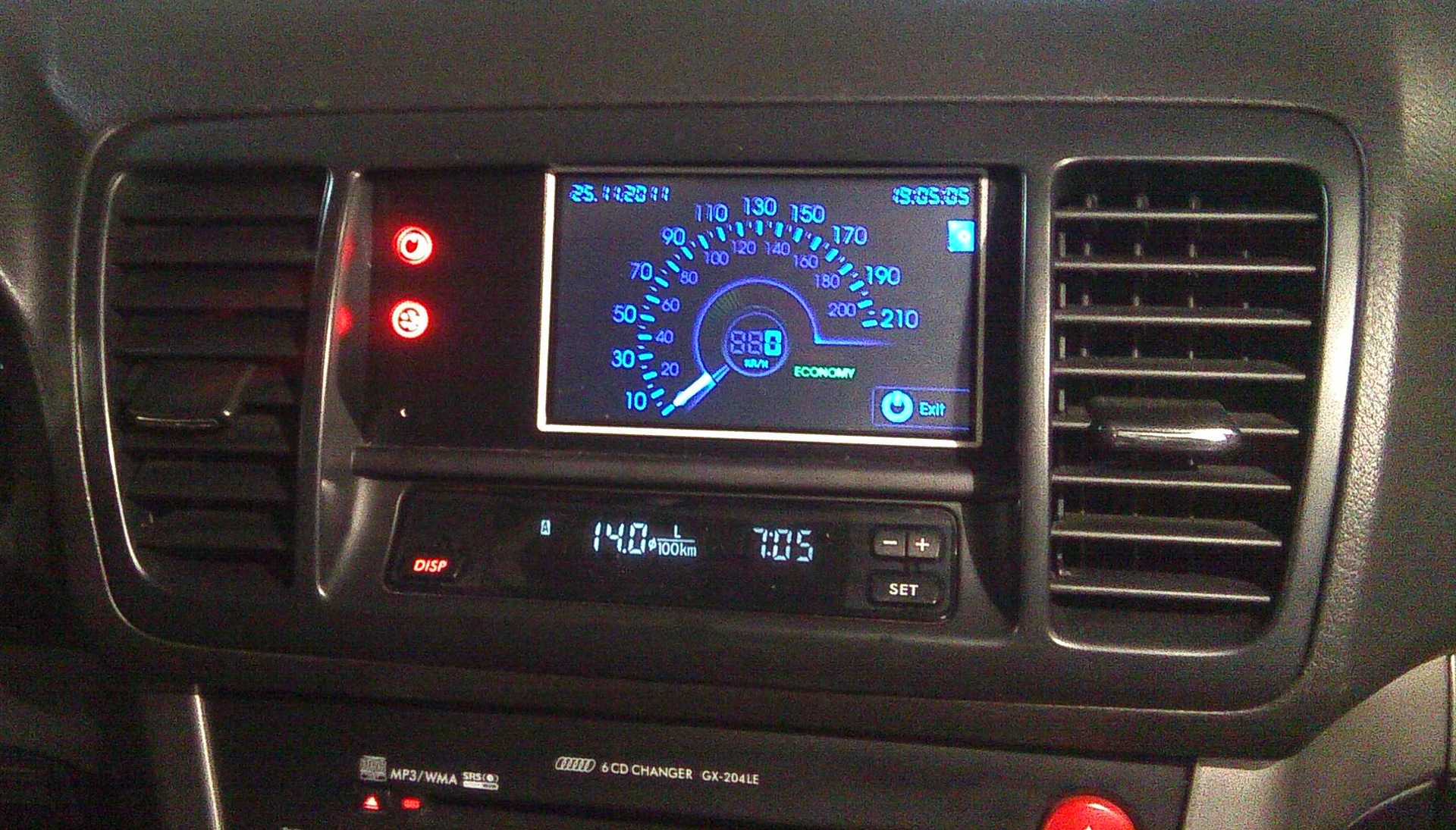

Прикупив 2 варіанти кнопок з підсвічуванням. Кабаль AV - підсунулинеробочий.В результаті вийшло - монолітний блок з AV входом (закінчується тюльпаном) audio виходом для підключення на штатнумагнітолу, живленням від 12 В і входом для підсвічування кнопоквключення навігатора.
< p>
З кнопок — ВКЛ/ВЫКЛ, Reset, (ці через роз'ємник підпаяв на платунавігатора) TPMS.
Мучався з підключенням звуку з навігатора до входу AUX штатноїмагнітоли. (від кабелю крузконтролю я так розумію), а от контактикив цей роз'єм я не знайшов.Накупив різних варіантів.Зрештою впхнувякісь. Першого включення та нетривалої експлуатації є зауваженнядля подальшого доопрацювання.

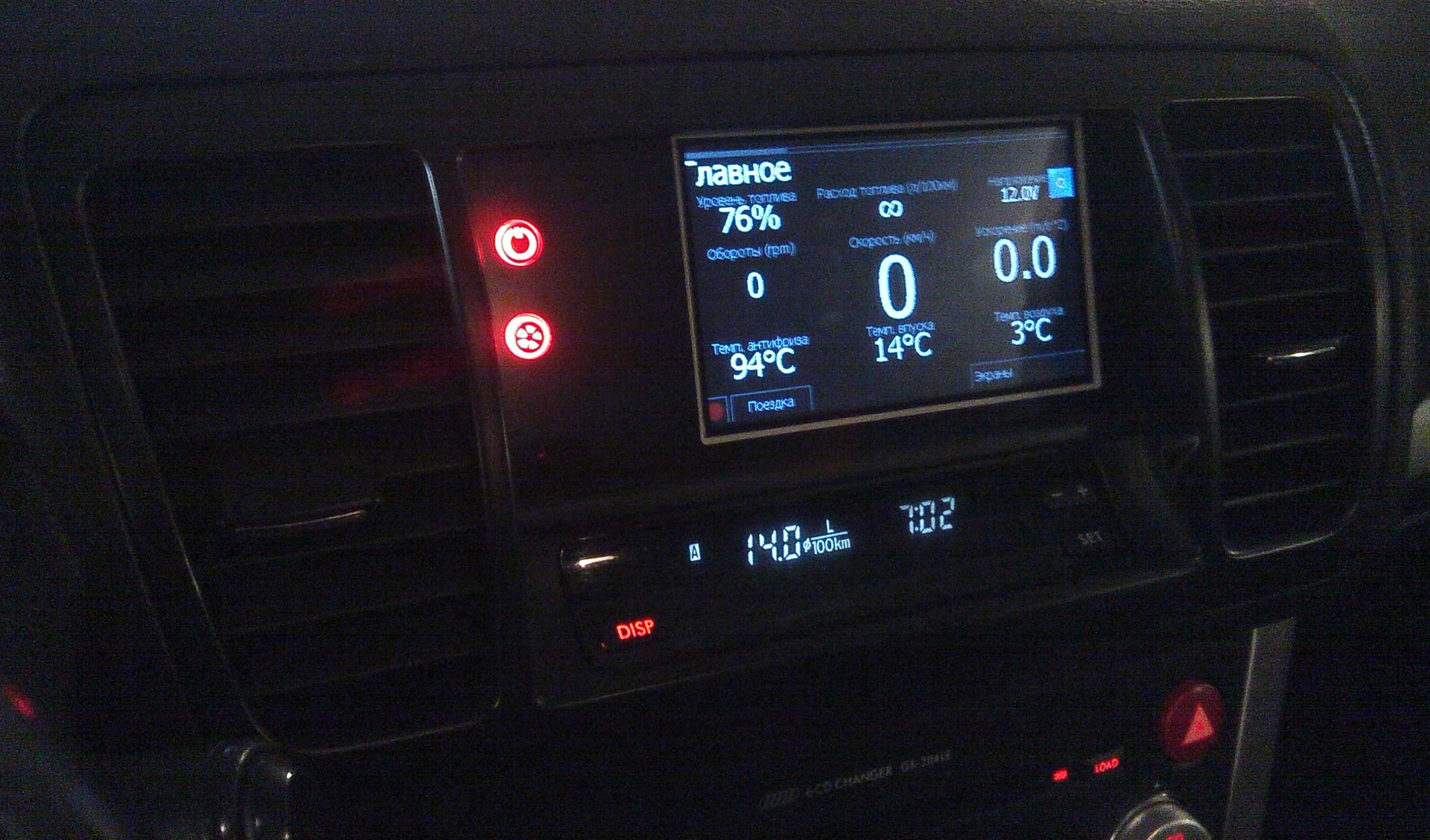

1 — підсвічування кнопок сильно яскраве (потрібно мінятирезистори).
2 — поміняти лицьову панель — встановлена хліпкувата.

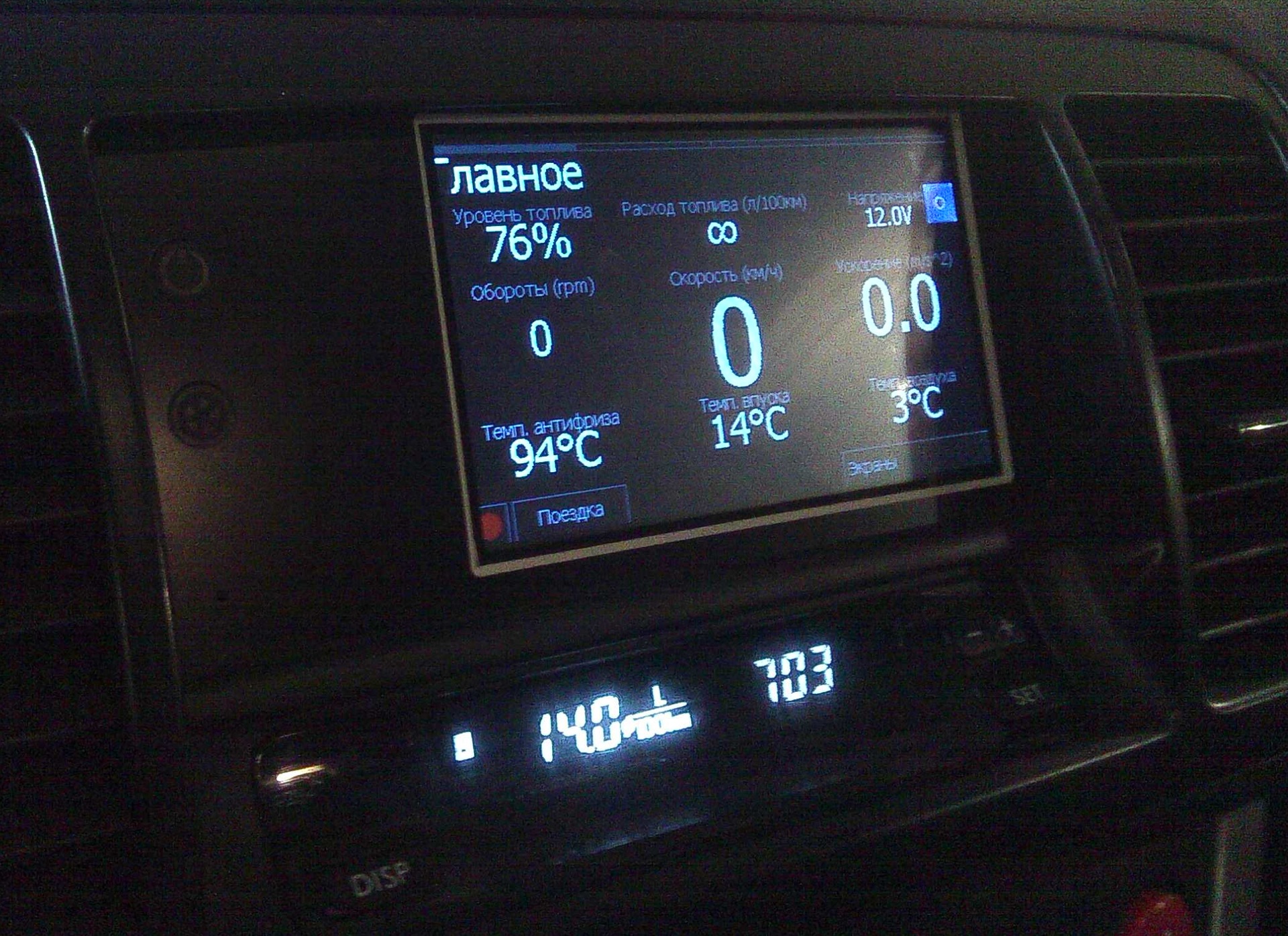

3 — Звук на вхід аудіосистеми йде з перешкодами — треба розбиратисяз екрануванням кабелю. Є і хороша новина — якимось дивом одночаснопрацює зв'язок по блютузу і з ODBII і з телефоном (гучнийзв'язок)

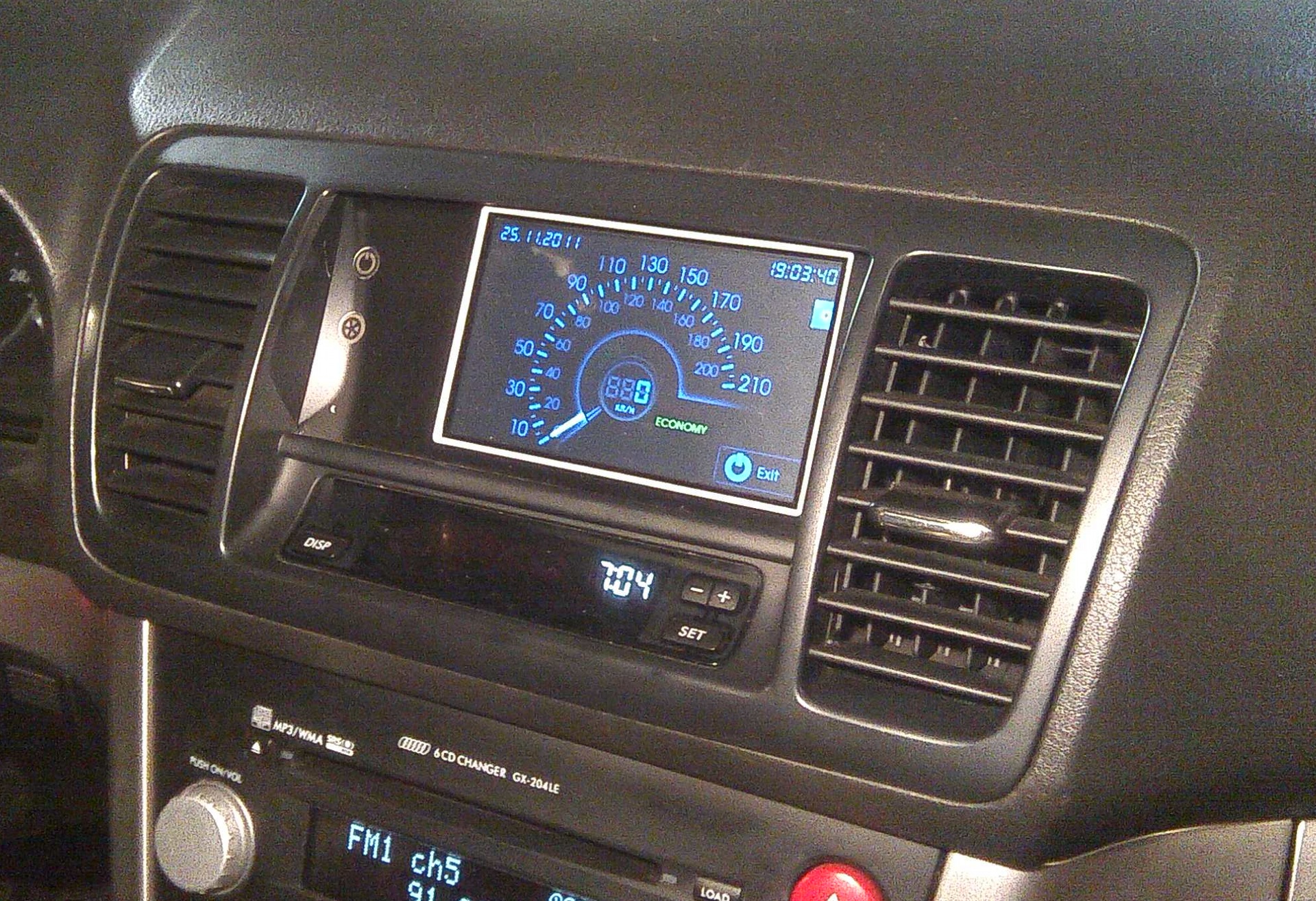

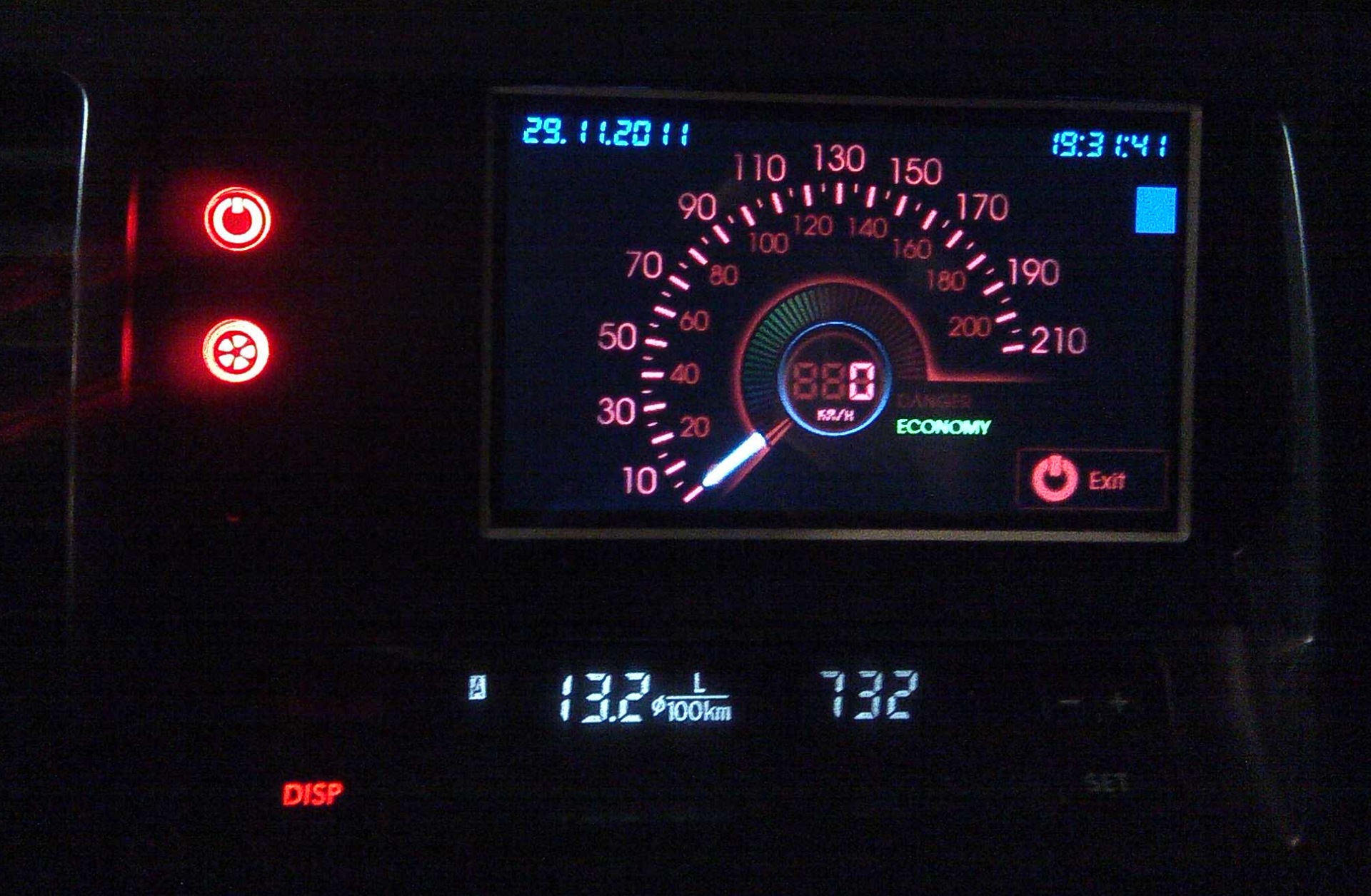

Трохи почаклував із додатком спідометр — тепер він у червонихтонах.
Запчасти на фото:142014Запчасти на фото:132H00, 112011Щоправда забув про дату та час. Підправлю.
Продовження дивись тут https://megadriver.org…4899916394579117838/#post
