Ресивер (частина 1)

Кому цікаво читаємо, а кому ні то навіть не катувальник так-яклітер буде багато :)!

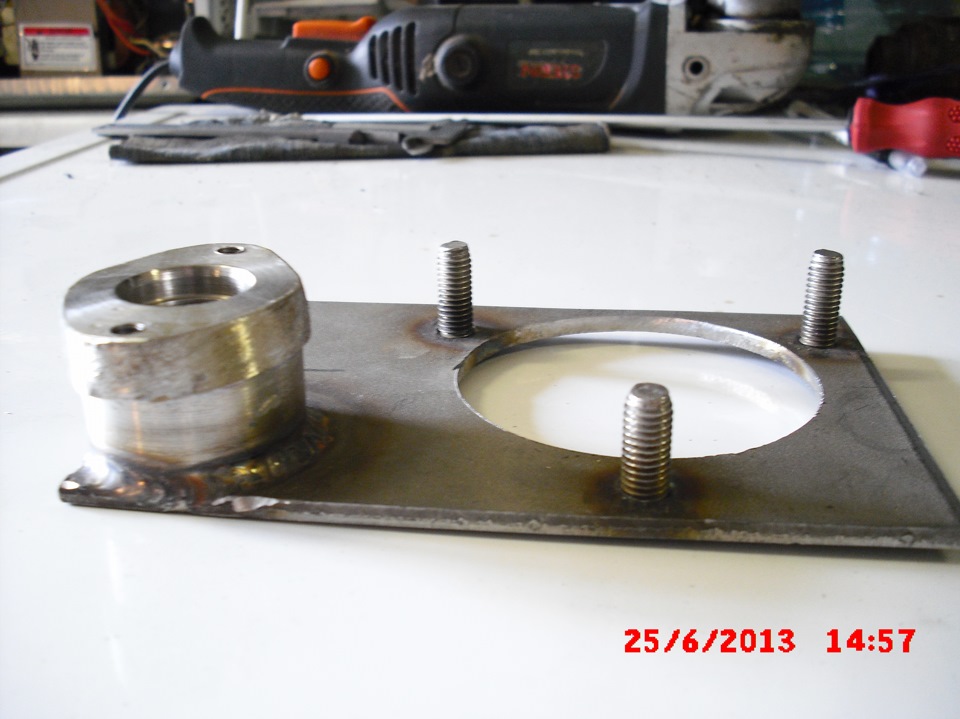

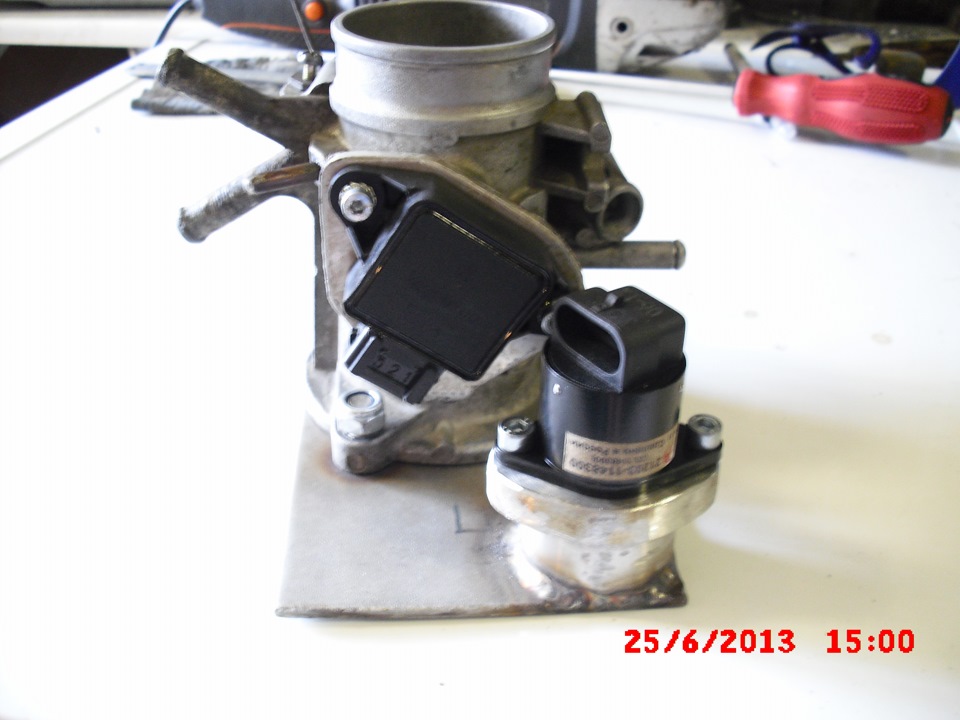

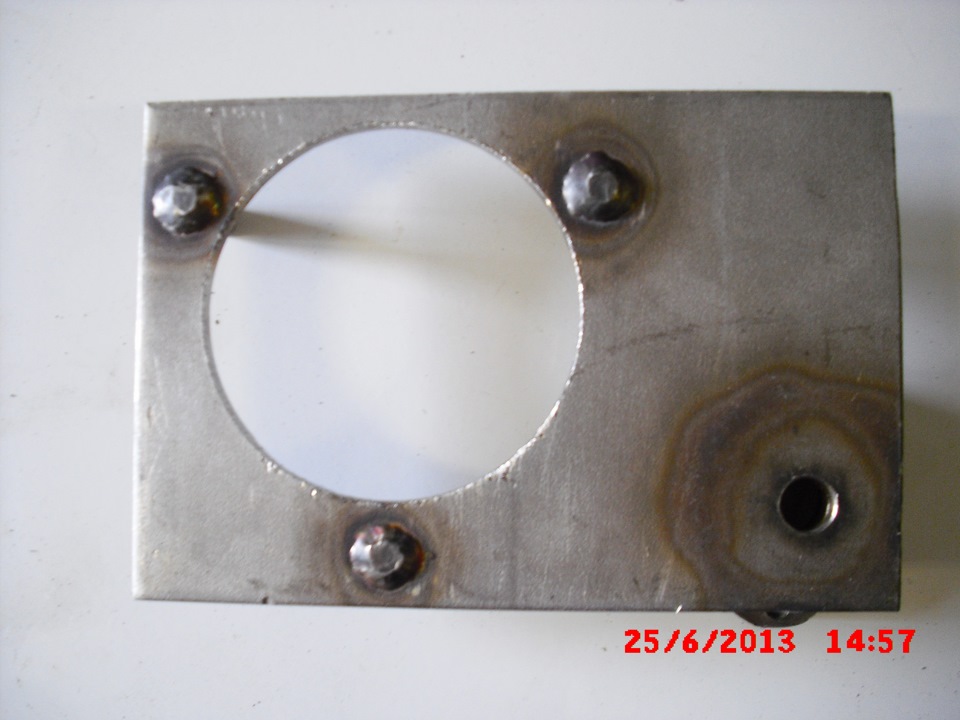

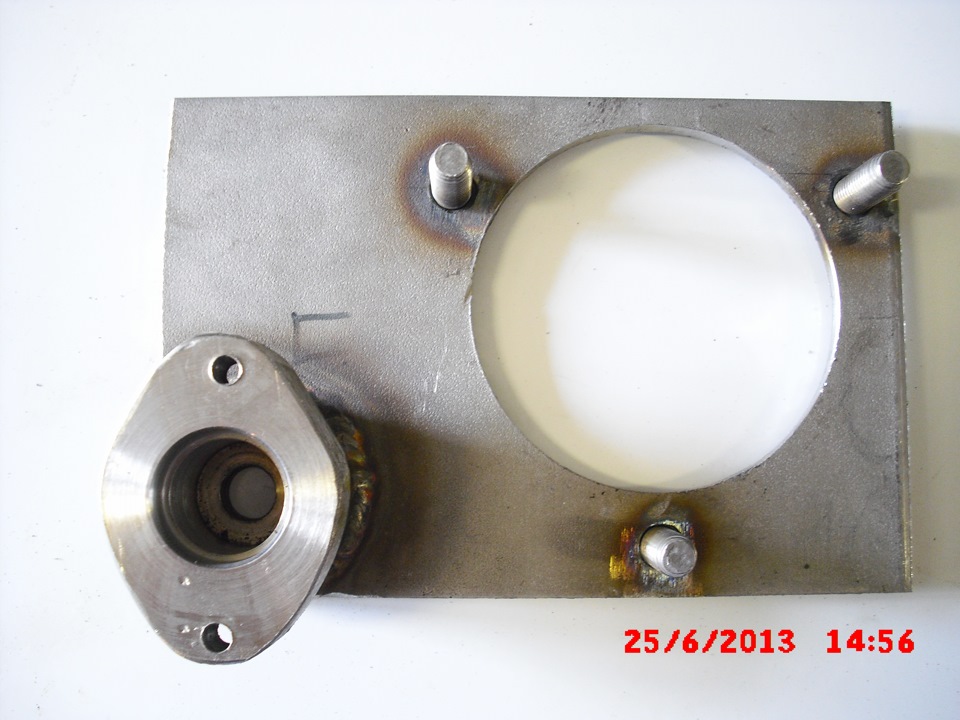

Копаючись багато часу в інтернеті була обрана форма майбутньогоресивера, ось-sd-sd.ru/published/public…EVO%20I-III%20(2)_enl.jpgМатеріал з якого буде виготовлятися ресивер ресивера не буде ніякихдудок, я вважаю що вони там не потрібні так, як усередині вонистворюють багато непотрібних завихрень і опорів повітря, вонибудуть але на виході з ресивера! Приступимо! те що перехідник РХХвисить на шлангах де завгодно, ось я і вирішив знайти йому місцепоряд з ДЗ! РХХ за допомогою болгарки і наждака! Бічний отвір уперехіднику для вхідного потоку повітря буду робити пізніше так якще не знаю звідки буде подаватися на нього повітря! Єдиний мінустакого монтажу РХХ такий що якщо потрібно зняти ДПДЗ, то потрібнодля початку зняти РХХ! За допомогою хороших товаришів був знайденийлист нержавіючої сталі товщиною 16мм-500мм х 100мм, з якоївиготовлятиметься на координатному верстаті суцільна плита зарозмірами ГБЦ, креслення вже складено залишилося лише проставитипару розмірів!

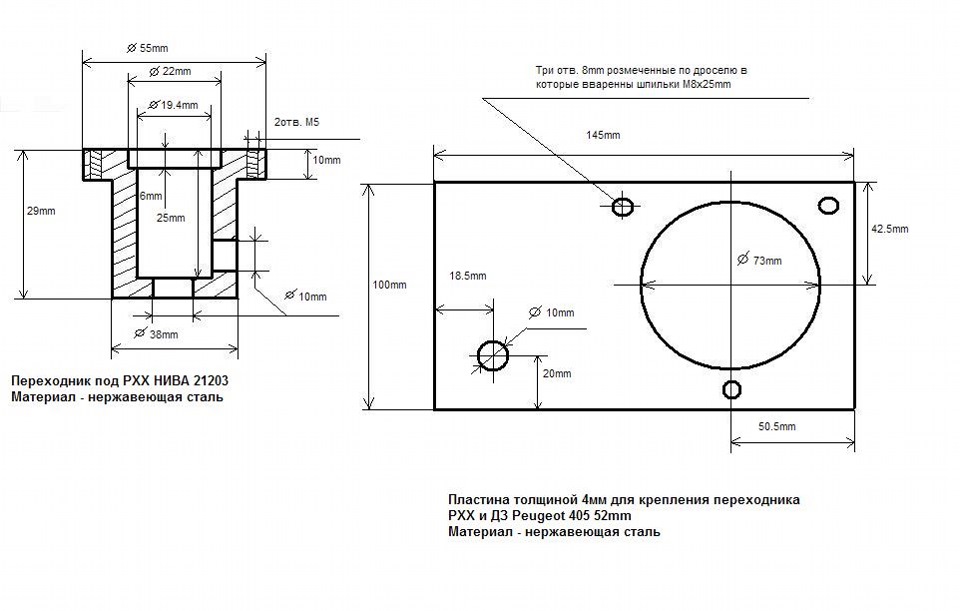

Креслення на першому фото складено без прив'язки до масштабу (відруки)!

Токарні роботи виконував мій молодший рідний брат Ігор, азварювальні роботи виконав Олександр RadiXXX! <

Всім дякую за увагу, якщо є питання задавайте!
