заміна акустики

машина дісталася мені з мафоном ПНАСОНІК, а через неприязнь до цієїмарки його було продано та замінено на

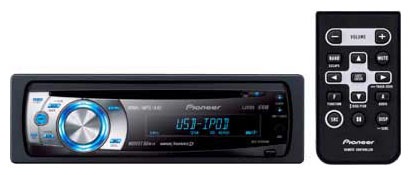

Pioneer DEH-P4050UB

Pioneer DEH-P4050UB є відмінною характеристикою від PioneerDEH-P50UB є наявність 3х лінійних виходів, USB, відсутністьRDS.Вигляду обмежених фінансових можливостях це оптимальний варіант (для мене)

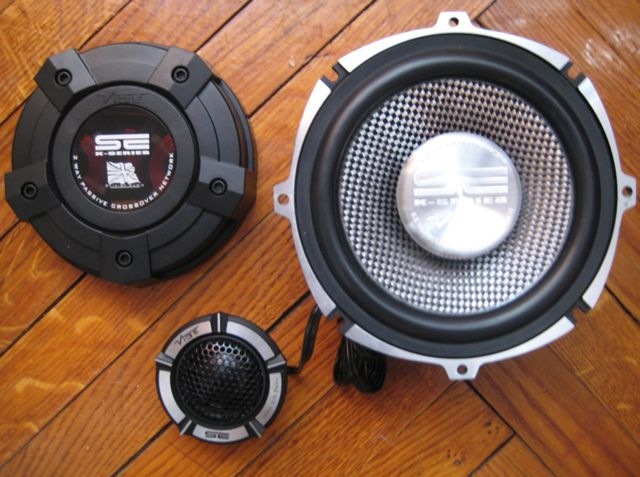

були куплені динаміки Vibe SE-K 50
Тип акустичної системи:компонентні АС.
Типорозмір, см/дюйми:13 см (5.25").
Діапазон частот:60 - 25000 Гц.
Чутливість:88 дБ.
Опір:4 Ом.
Номінальна потужність (RMS):90 Вт
Максимальна потужність (RMS):270 Вт
І був куплений під їх масаудіо Z2100

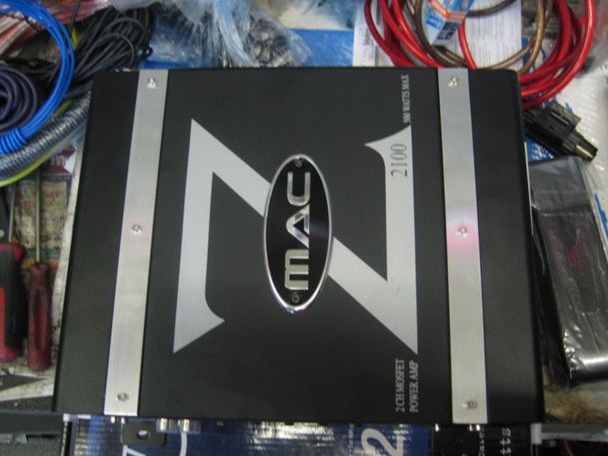

МасАудіо Z2100
/>
Номінальна потужність, 2 Ом 100 Вт х 2
Номінальна потужність у мостовому включенні, 4 Ом 200 Вт х 1
Габарити 265 x 54 x 293 мм
Вхідний опір 25 кОм

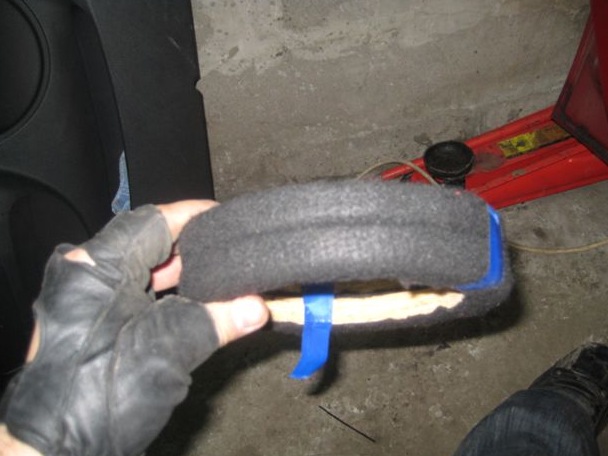

Для прискорення монтажу були куплені 4е подіуми по 10мм
подіуми
проводи, колба з запобіжником, 5 аркушів СТП і рулон 3м (здається)матеріалу для обклеювання дверної карти…
1. Твітери були встановлені у стійки дверей:
зняв панелі, попрацював дрилем та ножем і ось що вийшло:

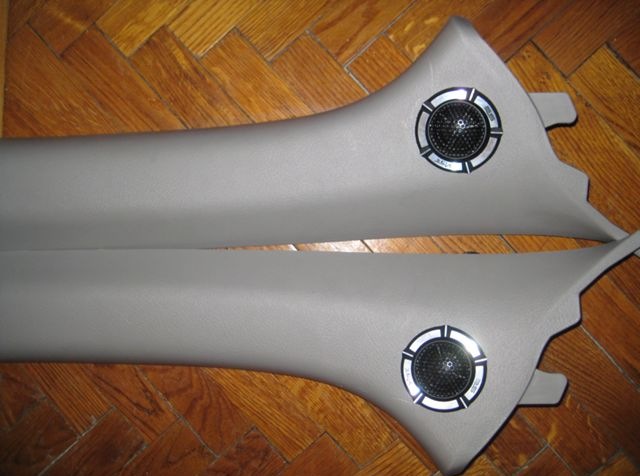

стійки після складання
ліва стійка, встановлена ​​на місце
> права стійка, встановлена ​​місце
2. Знімаємо дверну карту:
Сріблясте колечко, викручуємо 4е гвинти внизу дверей, знімаємокуточок (так легше карту знімати), знімаємо карту з кліпс…
3. Знімаємо старі динаміки разом із подіумами. Прикручуємо купленийдерев'яний подіум до дверей:
двері без карти і поки без знешумки
виводимо дроти у двері (від твітера, і загальний від усилка), підключаємо їх до фільтру, уріпимо другий подіум і динамік нанього:
зафіксований динамік, підключення проводів
затем фіксуємо фільтр до дверей на два гвинти і гайки з внутрішньоїсторони:
>
фіксація фільтра у двері

зважаючи на специфічну форму корпусу диніміка його довелося трохипідпиляти (куточок) щоб він не заважав склу, в самому нижньомуположенні:

спиляний куточок корпусу динаміка

хоча за рахунок того, що подіуми роздільні їх можна зміщувати ізнайти таке положення, щоб повністю не заважало склу.
> 4. Обклеюємо внутрішню частину дверей:

обклеювання дверей всередині
5. Потім зовнішню, причому відкручуємо подіум і під нього заганяємоСТП, і прикручуємо назад:зовнішній шар СТП
6. Обклеюємо дверну карту:з подальшим вирізом декількох дірок, івидаляємо парочки ребер жорсткості на самій карті в місці виходуотворів під базові динаміки.
7. Теж саме проробляємо і з лівими дверима:Виводимо всі дроти, підключаємо до фільтра, кріпимо фільтр, незабуваємо підрізатикорпус динаміка ... Такжу в праві двері під обшивку ставимодоводчик:
місце розташування доводчика

8. Після встановлення динаміків у двері, приймаємося зарозведення кабелів:спочатку виводимо подовжувач USB на панель передважелем КП:місце підключення флешки
флешка

>
9. Потім прокладаємо дроти до підсилювача, місцями клеїмо надвосторонній скотч:

прокладка кабелю від правих дверей під бартачком
10. Знімаємо сидіння водія, випилюємо корпус для підсилювачавстановлюємо і все підключаємо:
установка підсилювача, під сидінням водія

11. Підключаємо все до акомулятора:
Усь для саба (не пам'ятаю, але на якійсь мікросхемі), зважаючи нате, що передбачалося його підключити на кнопку нічого керуючого похарчуванню, не було передбачено - в результаті:підключив черезрелюху ... Та і в багажник був укладений сам саб (2 роки припадавпилом) - він всього 8" але грає нормально ... Плюс у зібраної схемиє ще запас потужності по низах, так що можна ставити щось цікавіше... У продовженні встановлення динаміка саба в бічну панель вбагажнику (там і так немає місця, а ще й ящик), а можливо і назадню полицю...
усилок - 100 у.О.
шумка - 5 листів СТП - 85х5 = 425 грн
матеріал на карту - 50 грн
дроти, гофра, клемми, і всяко по-різному - 100 грн (приблизно)
колба +запобіжник — 80 грн.200 у.О. + 1250 грн.
по підсиленню для саба точно не пам'ятаю, але приблизно:
мікросхема, резистори, корпус, радіатор, вентилятор — 100…150грн
динамік + скринька бод саб приблизно 150 грн
