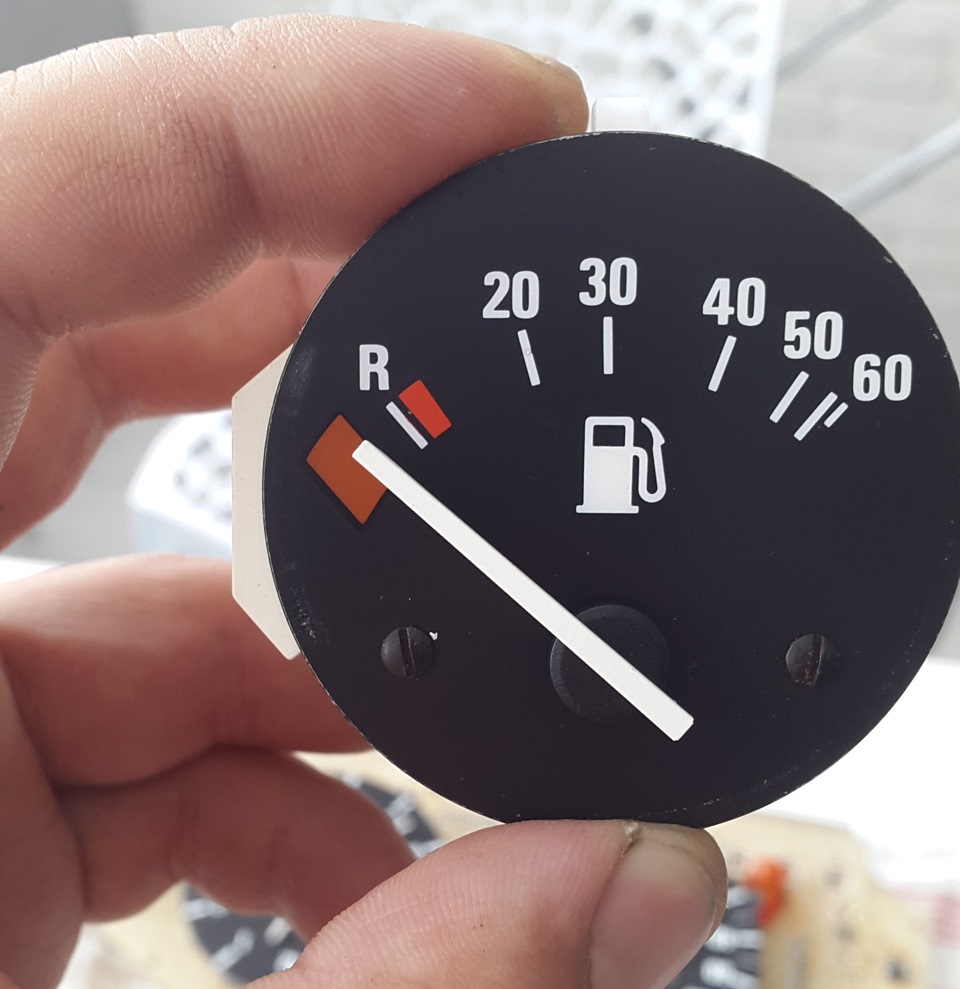

Берем датчик на 60л від Е30

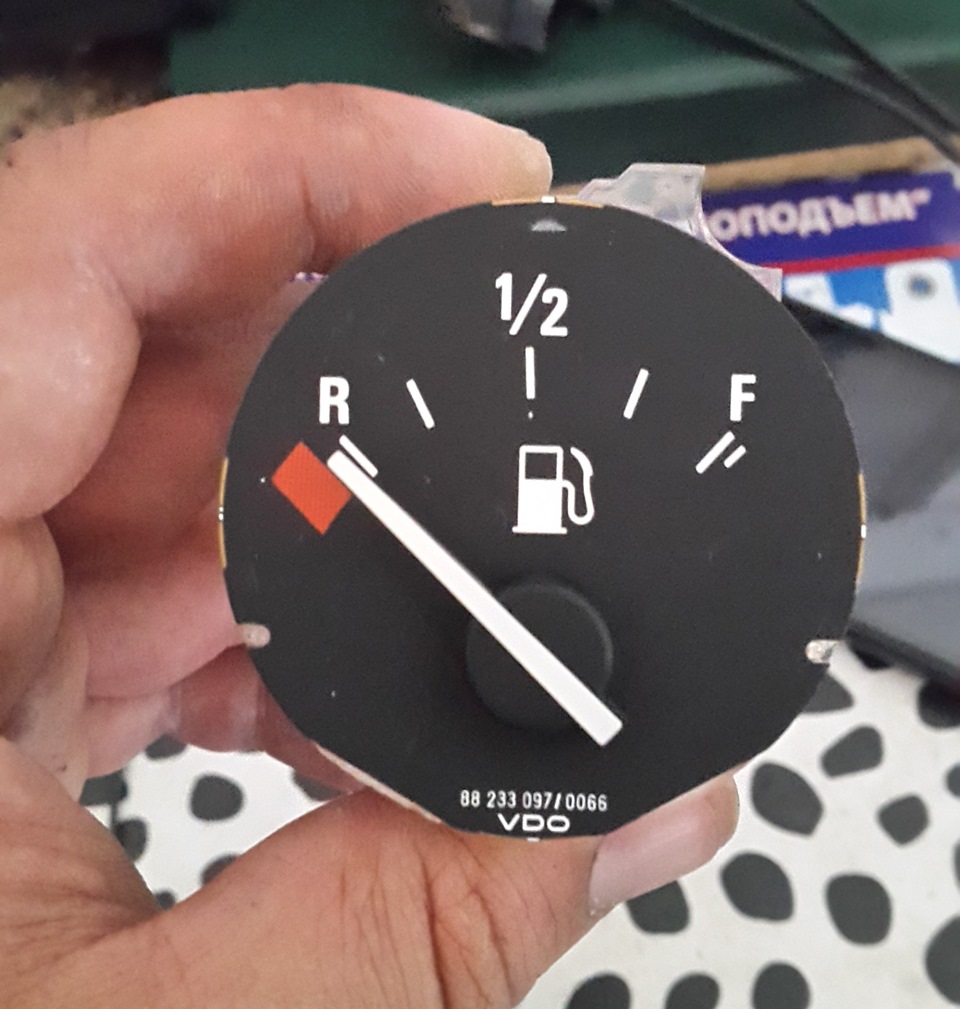

Беремо датчик Е34 з англійки<
Фоткаємо датчики для того, щоб пам'ятати точне положення стрілки встані спокою.Як видно шкали схожі:30 літрів на Е30 це 1/2 на шкалівід Е34. Це знімаємо стрілки просто двома пальцями, акуратнотримаючись за основу і стягуючи стрілку (потрібне зусилля) На Е34віддираємо шкалу попередньо нагрівши її феном до 35-40 град, оскільки клейка основа є світлофільтром бурштинового кольору.

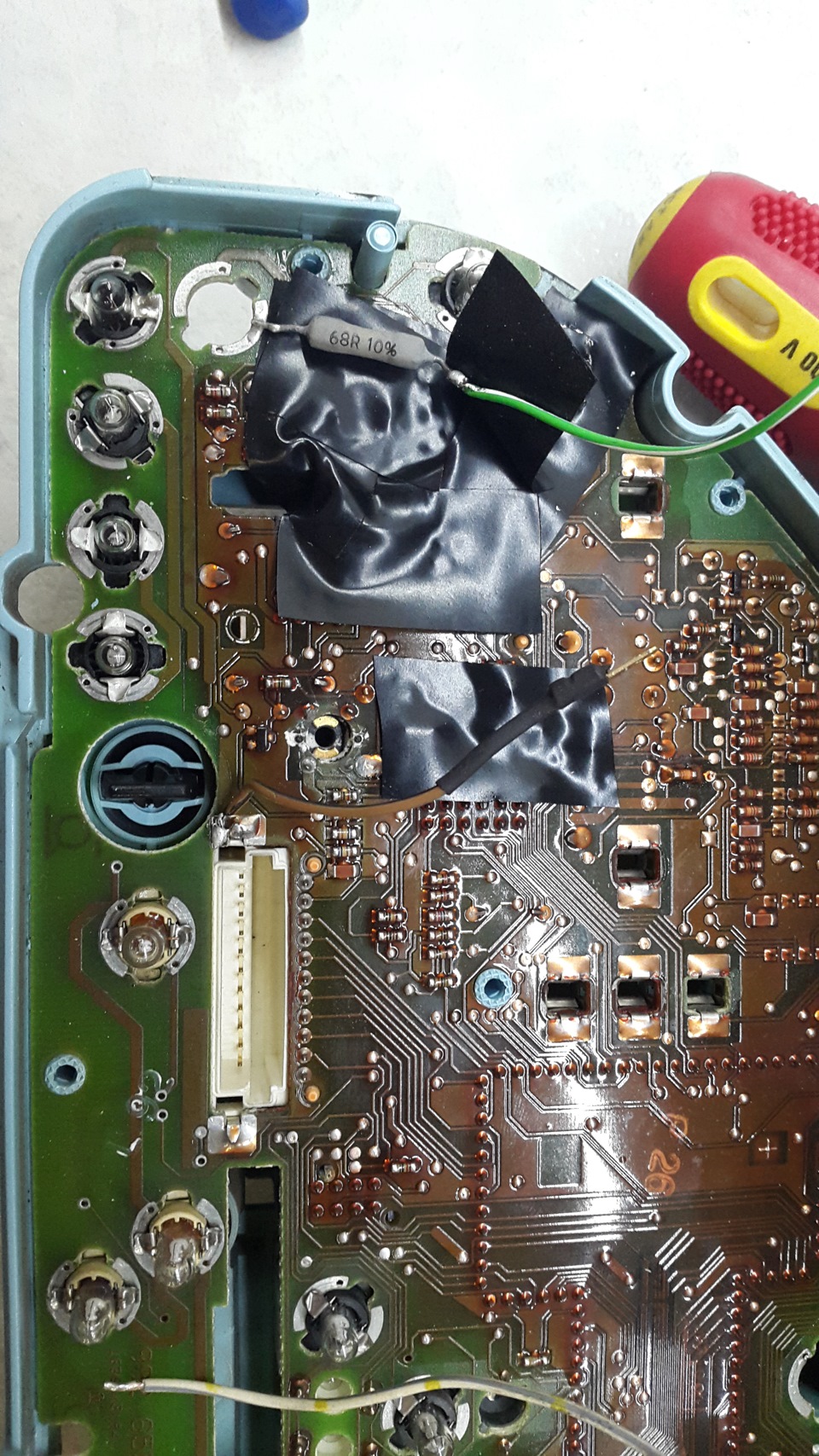

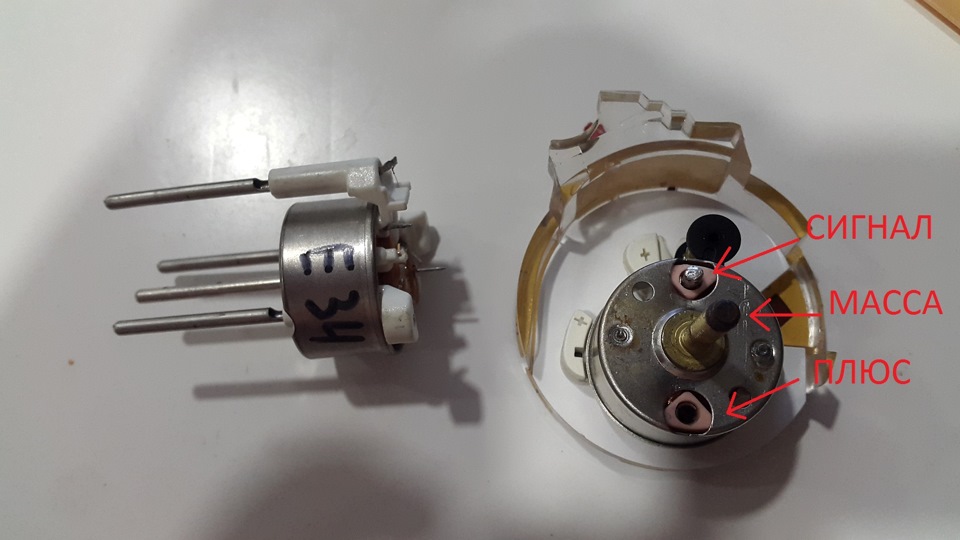

br> Знаходимо на платі масу і плюс. Плюс відповідно до схеми вЕТМ повинен подаватися на датчик а стан включеного запалювання. Явзяв його з живлення лампи заряджання акумулятора (зелений провід).Знову ж таки плюс йде через резистор 68Ом. Цей резистор я випаяв зістарої плати. На фото все видно. Сигнальний провід від датчика вбаку підводимо на пряму. Цей провід коричневий із зеленою смужкою впроводці Е30. Ставимо моторчик від Е30 замість п'ятіркового.Кріплення підходять один до одного. На фото розпинування кудиякийсь провід підключати.

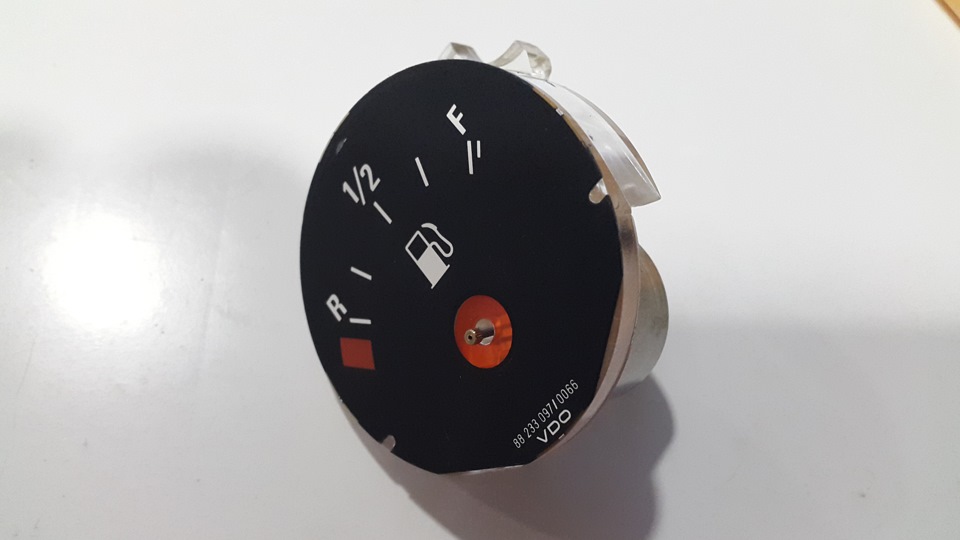

Моторчик на місці, шкалу приклеїв (вона на самоклеючій основі)
<
Поставив стрілку від моєї приладки Е34 М5. Відкалібрував застановищем стрілки як на Е30, щоб половина бака це було 30л.Тестовий варіант. У баку близько 20 літрів бенза. Заправився черезпару днів і приблизно в баку 35-40 літрів. Датчик так +/- іпоказує. Все! Питання з рівнем палива закрите.
