Давно збирався, та все не виходило поставити світлодіодне світло уліхтар заднього ходу, але все ніяк руки не доходили ... Але тут наНГ кумець мені підігнав новенький плафончик, У мене бувсвітлодіодний модулець з ліхтаря зовнішнього освітлення, 12 В 10Ватт.
Заїхав до папика, він у мене затятий і дуже досвідченийрадіоаматор, він то мені все до купи зібрав.
> Використовували джерело струму, щоб модуль приходило щонайменшебільше 9-9, 5 Вольт бо радіатор малий, а при 12-14, 5 вольт вся цяштука дико нагрівається.

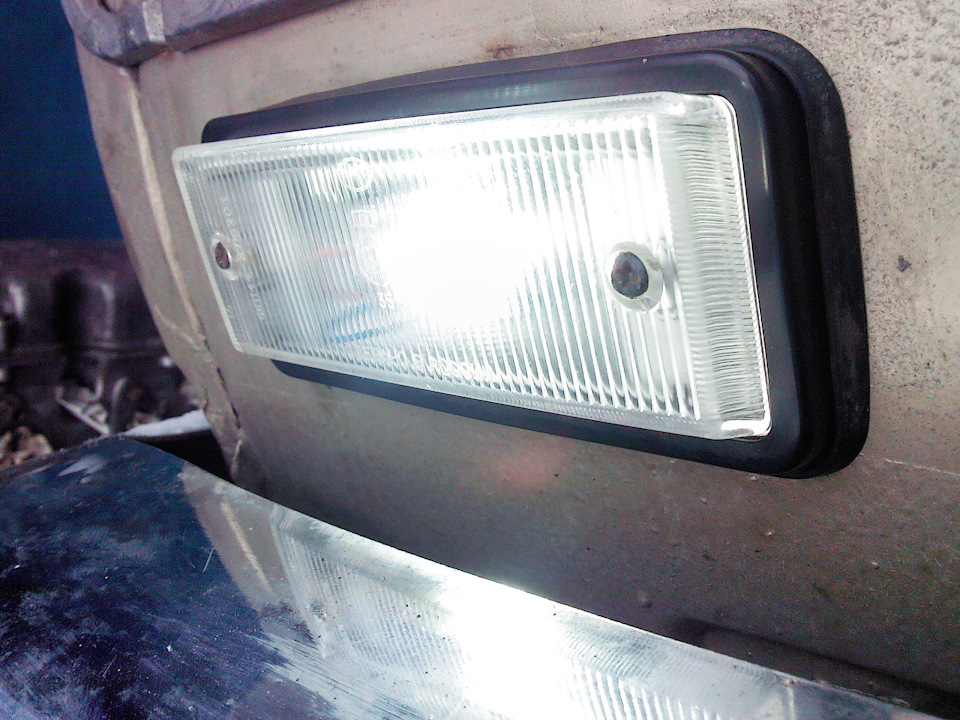

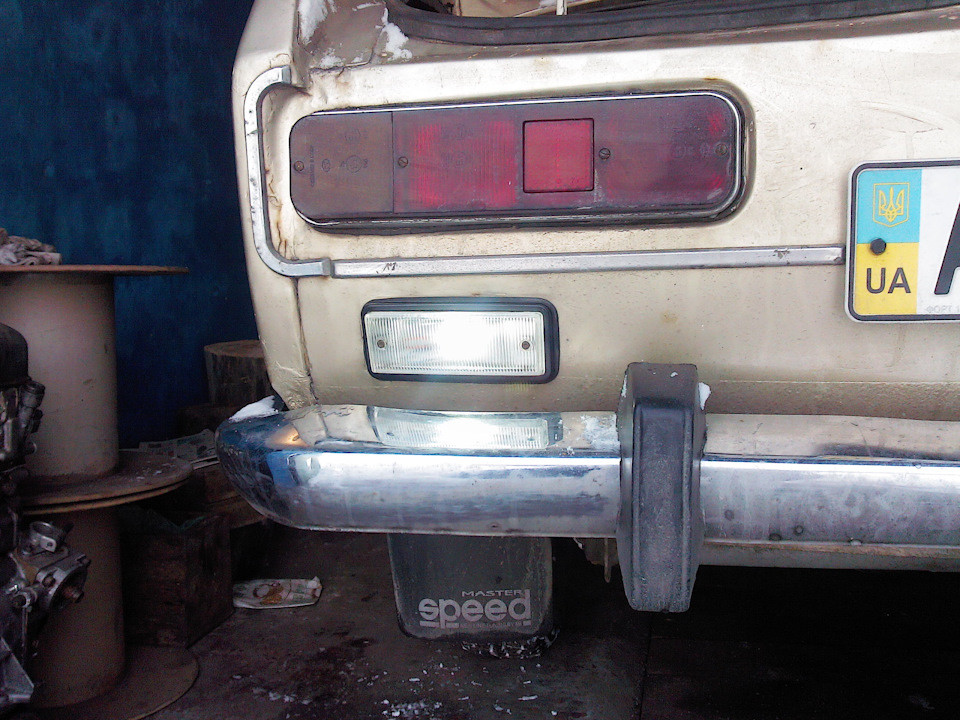

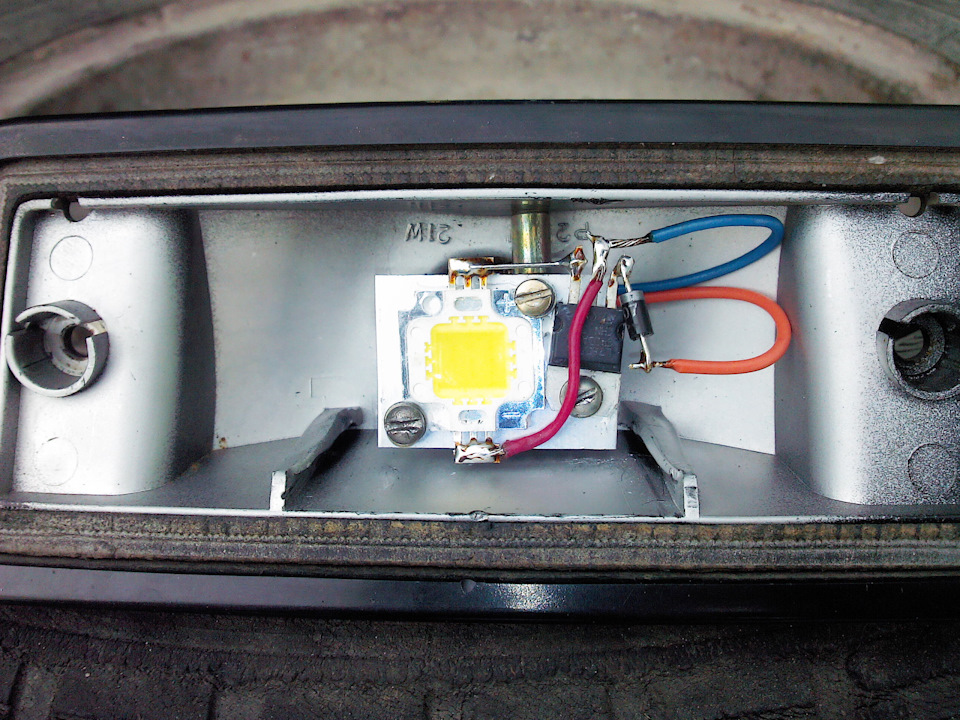

Загалом прикладаю фотки вже змонтованої конструкції, ставив днем, тому сильного ефекту не зазнав, вночі перевірю, викладу фото!

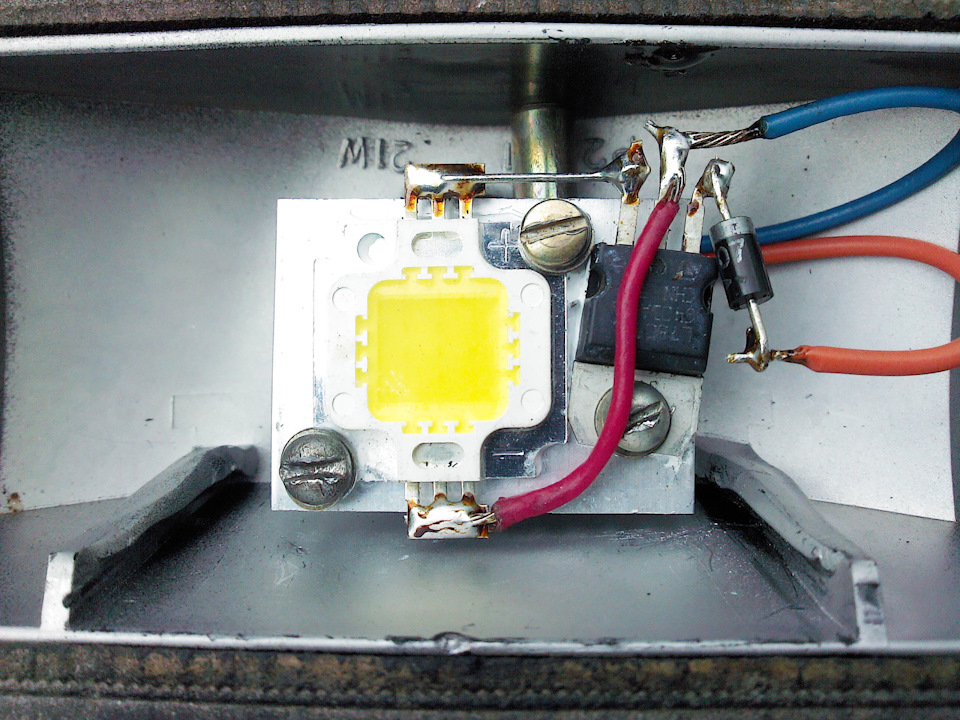

За основу джерела струму було взято мікроб L7809 (кренка) і діодвід випадкової переполюсовки!
Додаю обіцяне фото роботи цього ліхтаря, чесно, здається звичайналампа була яскравішою, зате тішить економічність, енергоспоживаннявсього 220 мА.
Разом 2, 5 Ват грубо.
< /
Коментарі5
а якщо таких світлодіодів у паралель поставити на цю грінку, може він світити краще? шу і вже 20 ватів! воно ця ваша схема потягне? дуже цікаво, може ваш Папа допоможе з відповіддю? Дуже вам вдячний!
можна дізнатися що за діод? )) або схемку накидати, я в це мені спец тому прошу таку для вас банальщину) Пліз. Економія-то реальна!
Це смд діод зі світлодіодного прожектора. Його можна безпосередньо включати, він бере 1 а 12 В, але сильно гріється, щоб не грівся, я обмежив струм до 8-9 вольт
Можна ще простіше, до плюсу припаяти резистор на один сіном і вуаля
і що за світлодіод маркування) спсб!
