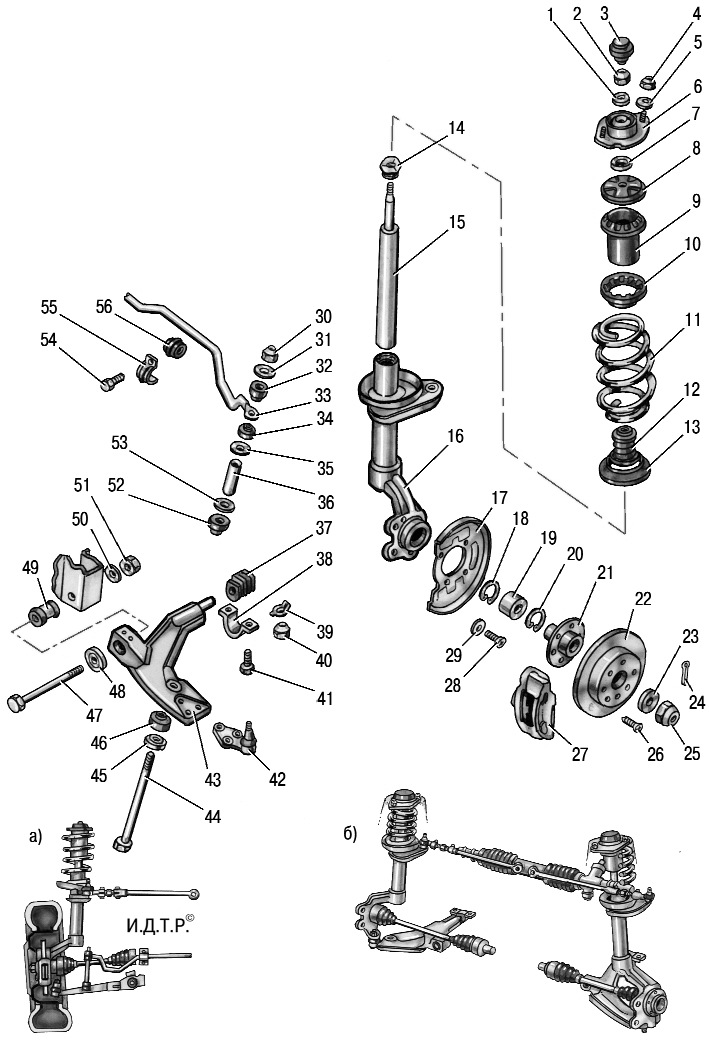

Передня підвіска:
а - правий бік передньої підвіски, б - загальний вигляд передньої підвіски і рульового управління, 1 - упорна шайба, 2 - гайка штока амортизатора, 3 - захисна кришка верхньої опори; 4, 30, 40, 51 - гайки; , 35, 45, 48, 50, 53 - шайби, 6 - верхня опора амортизатора, 7 - тарілчаста шайба, 8 - опора захисного кожуха, 9 - захисний кожух стійки; 13 - нижня прокладка пружини; 14 - кришка амортизаторної стійки; 15 - телескопічний амортизатор; 16 - кулак амортизаторної стійки; 17 - щит переднього гальма; 18, 20 - стопорні кільця; 24 - шплінт; 25 - гайка передньої маточини; 26 - стопорний гвинт; 27 - супорт переднього гальма в зборі; 28 - гвинт; 32, 34, 46, 52 - гумові втулки; 37 - втулка задньої опори важеля; 38 - скоба задньої опори важеля; 39 - пружинний фіксатор; 41, 44, 47, 54 - болти; 42 - кульова опора; 43 - нижній важіль; 49 - сайлентблок важеля; 55 - скоба; 56 - втулка штанги стабілізатора
