COP m42(m44) або індивідуальні котушки запалювання

Присвячується всім тим, у кого машина стоїть взимку, і кому немачим зайнятися)
Чергові доробки…
Давно таке бачив, і було цікаво зробити самому, тепер наставчас.
З чого все почалося, у мене машина працює і їде добре, але буваєіноді ніби втрачає свій ритм, помітно тільки на холостомуходу.Схоже на пропуск запалювання. І обидві показали помилку позапаленню.Поміняв свічки, але помилка не зникла.Значить логічно, щоце дроти.
А багато хто знає, що дроти, навіть тягарі (я вже не говорю прооріг) коштують куш грошей.
І ось вам вихід із цієї ситуації — COP — coil on plug. Що нампотрібно? :

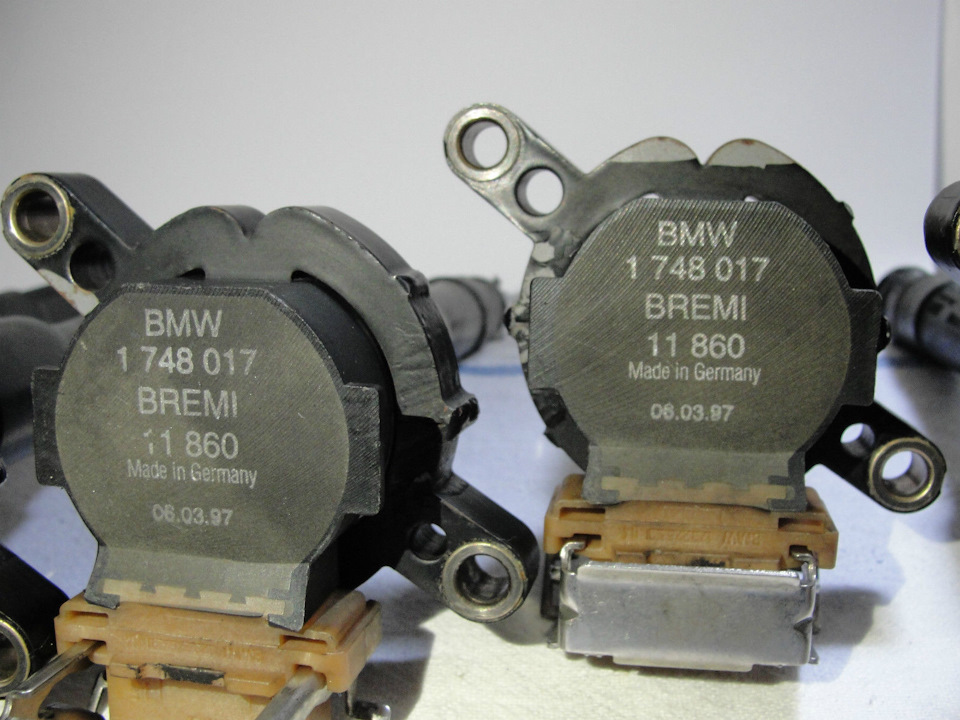

— звісно самі котушки, підходять тільки BMW 1 748 017 BREMI11860.
BMW 1 748 017 BREMI 11860 > (по кожній на циліндр) знаконечниками

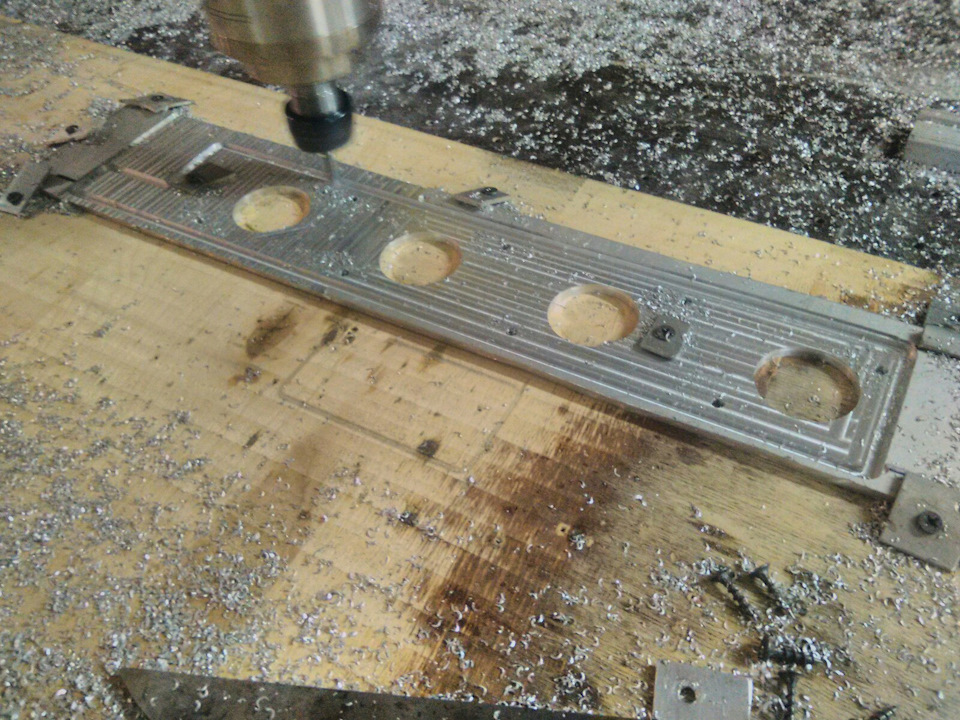

Бують квадратні котушки, нам саме круглі потрібні кронштейн, місцекуди котушки прикріпити (можу вирізати і вам). Вирізаємо на ЧПУ —ну і проводка. Її можна придбати окремо від коси М52. Нам вона всяне потрібна, тільки 4 штекери на котушки і дроти… На одній котушцідоведеться підпиляти 1 вухо, щоб вся конструкція стала на своїмісця.
ось стирчить вухо на фото

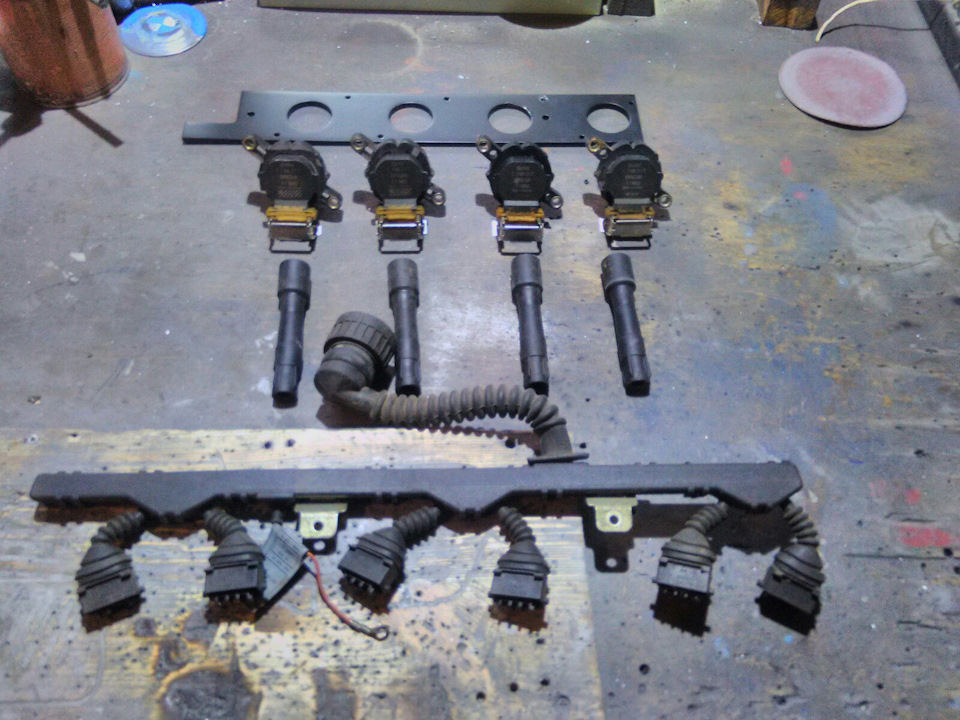

Ми прибираємо котушки рідні, проводи, кронштейна 2 (метал іпластик)
викидаємо< Як виявилося, на мій подив, нова система важить меншестарої, якщо в зборі міряти. На ваги не клав, але рукомір каже:так! > — Усунення довгих і дорогих проводів свічок. Ця системазабезпечує більше переваг і робить це за нижчою ціною, ніж новийнабір дротів.
— Більше надійності, т.К. Менше об'єктів, які можуть відмовити.Якщо відмовить котушка, то потрібно поміняти одну, а не 4 відразу.- Установка цього комплекту дає більш чистий, просторий моторнийвідсік, краще виглядає. Також є перевага для турбо проектів, увигляді вільного місця згори. До речі, в нових бмв давно позбулисядротів.
— За відгуками:те, що читав (тобто це не з моїх слів) власникиповідомляють про підвищення прийомистості, більш плавний холостийхід, а також усунення перепусток запалювання. Ще більш впевненийзапуск згадувався.
> Ось схеми для м44.
Pin:Місцезнаходження:Color:
3 4a:Joint ground of secondary coils Brown
> 2 15:Joint 12v Green
5 Ignition coil 4 Blue
7 Ignition coil 3 Yellow
6 Ignition coil 2 Red
1 Ignition coil 1 White
4 No Used N/A
Pin assignment, primary connection:
— Pin 1 = terminal 1 of ignition coil 1
— Pin 2 = terminal 15, 12v
— Pin 3 = terminal 4a
— Pin 4 = not allocated
— Pin 5 = terminal 1 of ignition coil 4
— Pin 6 = terminal 1 of ignition coil 2
— Pin 7 = terminal 1 of ignition coil 3<

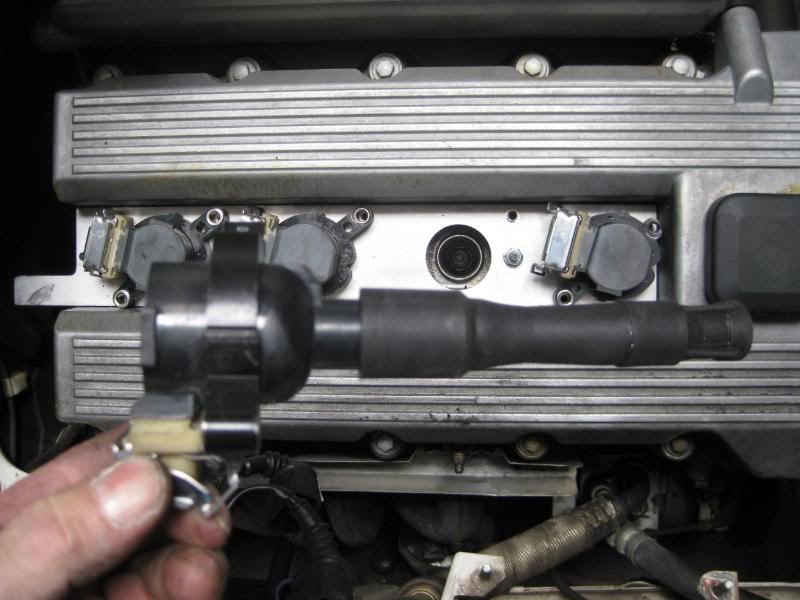

Пару фото для затравки, з інтернету.

Я собі скоро встановлю, відфоткаю.
Я там усе розкидав, з-за моторчика грубки, незабаром відпишу зцього приводу.
З алюмінію.

Усім тюнінгу!

"

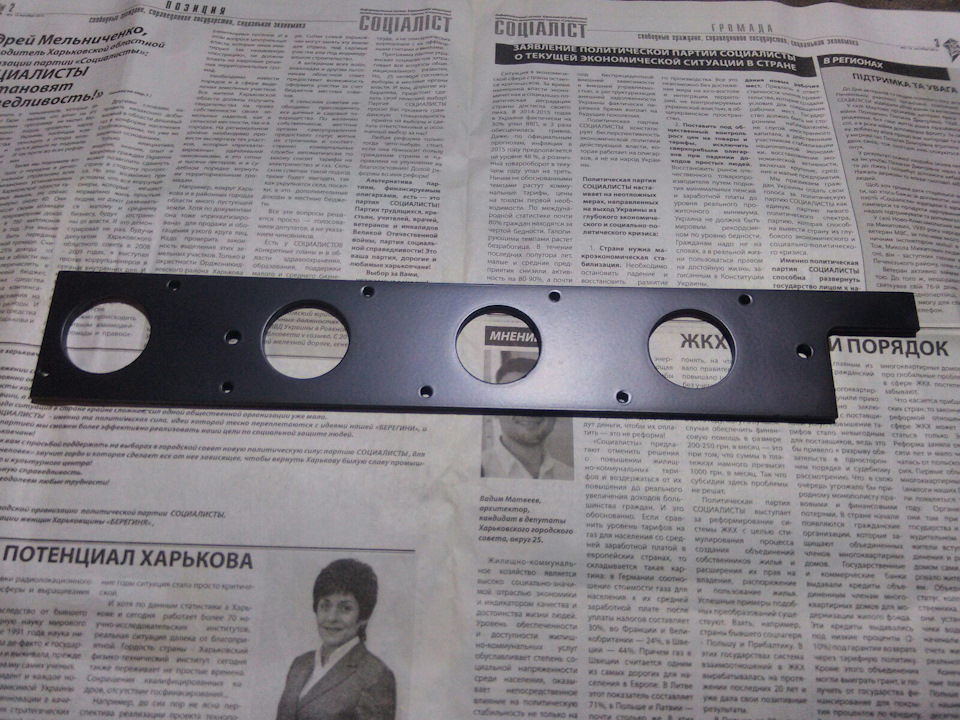

Кому потрібна, можу вирізати таку ж планку під СОР.
З алюмінію.

Усім тюнінгу!

"

Кому потрібна, можу вирізати таку ж планку під СОР.
З алюмінію.

Усім тюнінгу!
