Встановлення безшумних замків від Лада 2108

Всім привіт!
Сьогодні, нарешті, здійснив давню задумку, встановив безшумні замкивід 2108 у свої задні двері…

Ідею черпав з цього сайту:Загальний принцип моєї роботи той же що імануала за посиланням, але деякі моменти довелося робити по своєму, там в описі не завжди точно був вказаний хід робіт, ну, а в іншихваріантах, я не був згоден з ходом доробки і робив по своєму! ,автору мануалу дякую! )
Основний хід робіт, як і деталі потрібні для робіт, дивіться запосиланням, я буду загострюватися на моментах у яких я робивпо-своєму!

<
Почнемо!

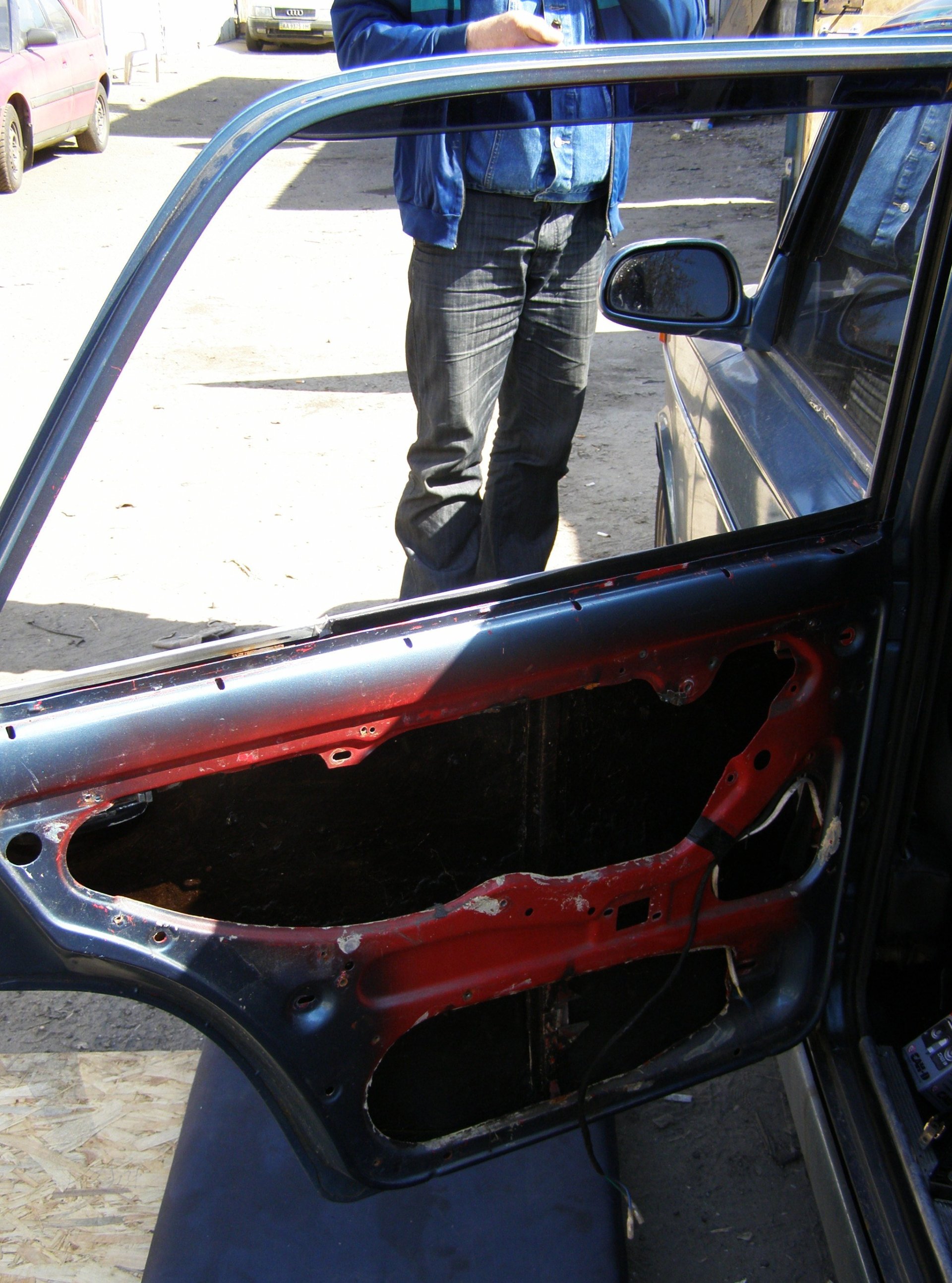

Розбираємо двері, повністю, в нуль! )
Викинув все, що можна було…

> Як написано в мануалі відБолгаруємо "зайві" частинидеталей...

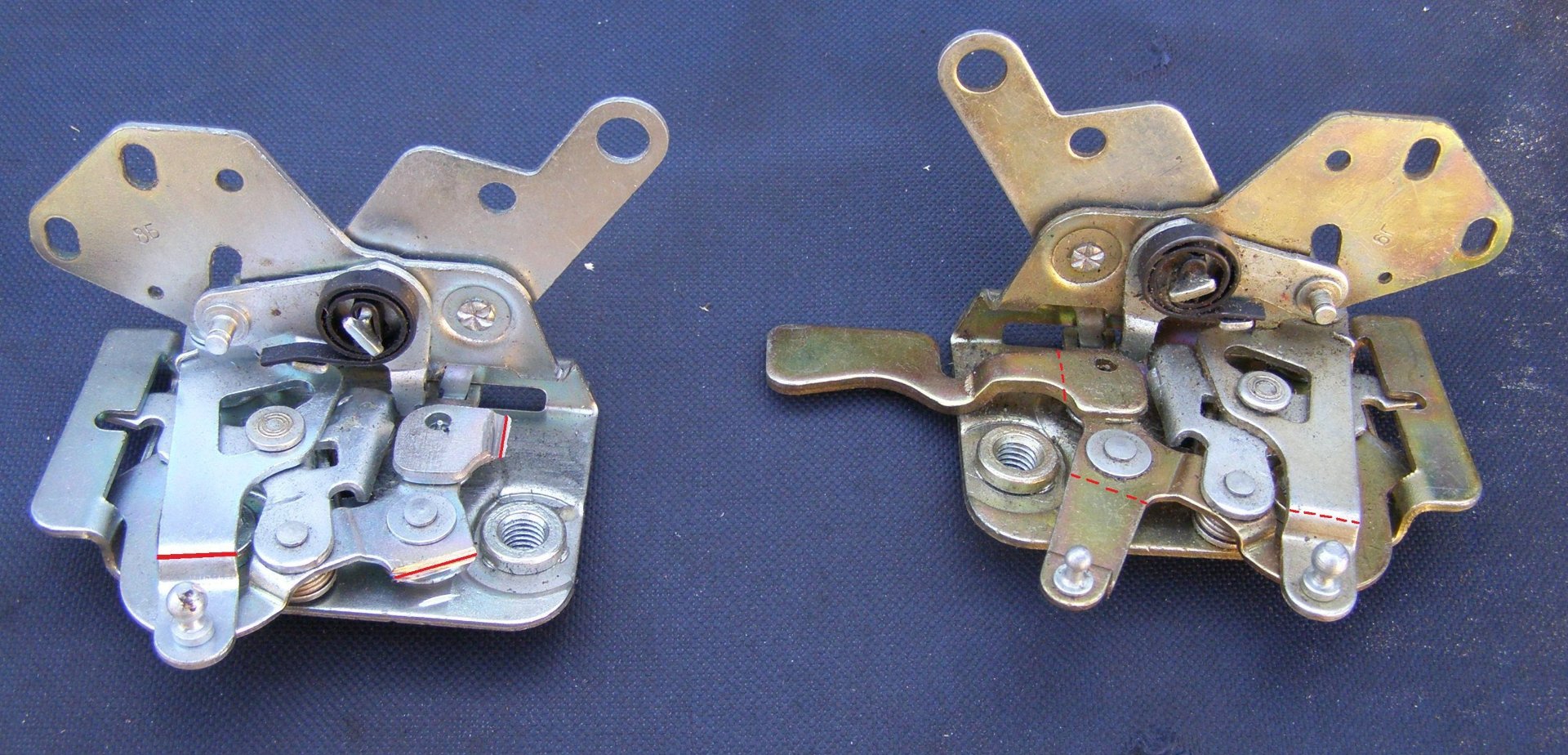

На фотках, на лівому замку червоними лініями показані місця в якихвідрізані ці частини деталей (крім однієї, яку я відрізав пізніше), на правому замку ці деталі ще все на місці, а пунктиром знову жтаки вказані лінії відпила, для порівняння що б було! Я особистотрохи помучився щоб вкурити че і як різати…

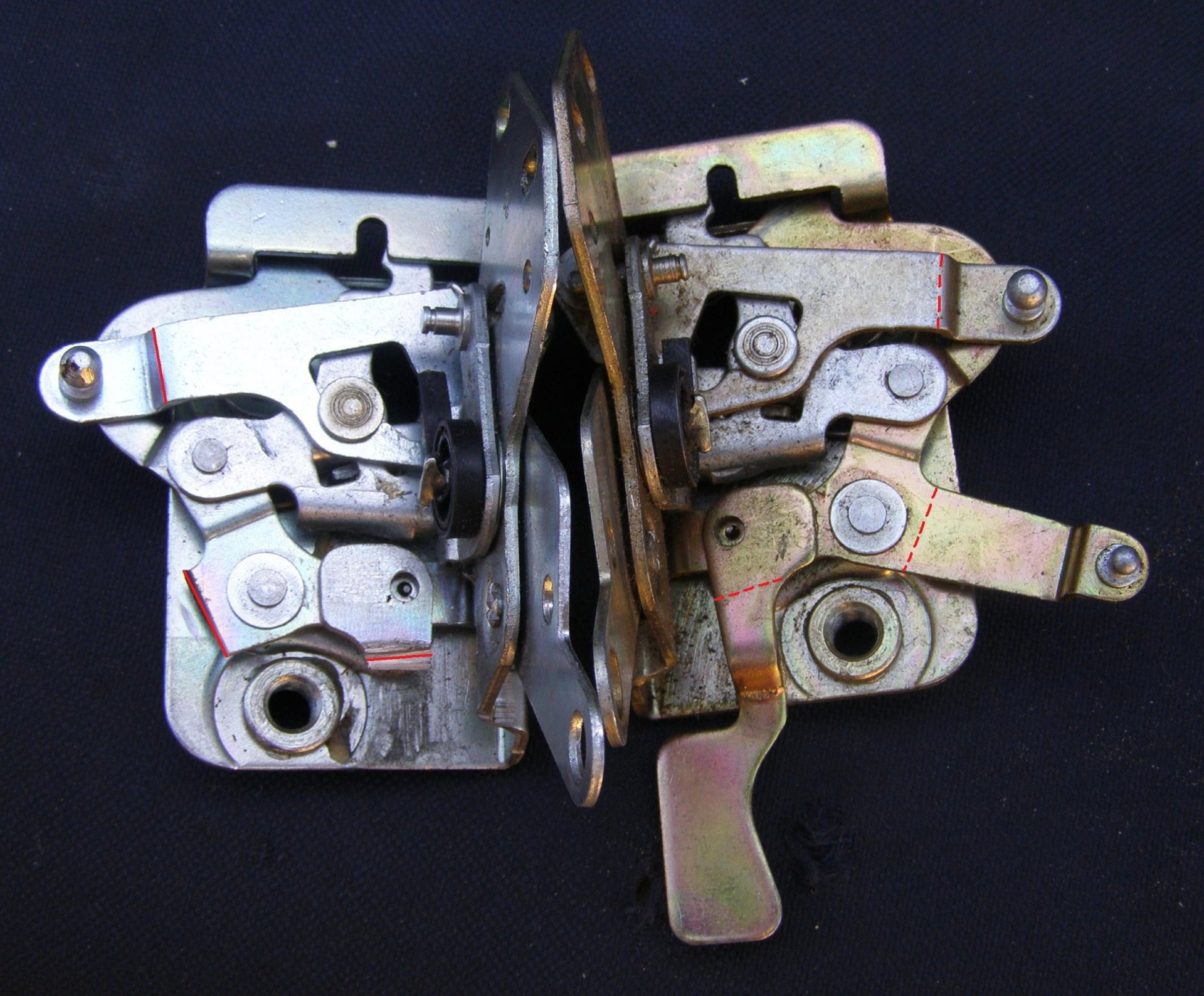

Лініями показані місця в яких відрізані частини деталей, пунктиромвказані лінії відпила
Лініями показані місця в яких відрізані частини деталей, пунктиромвказані лінії відпила

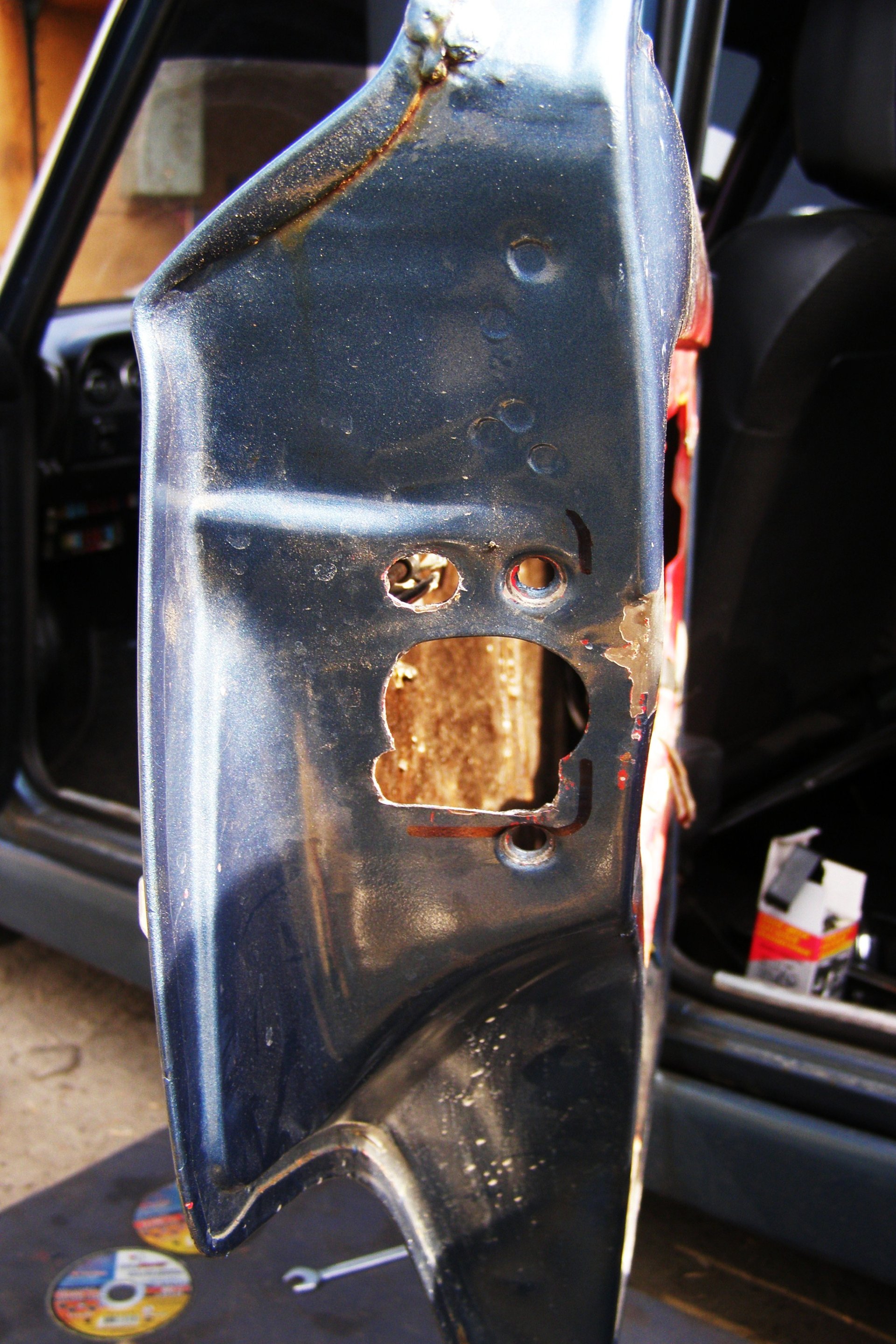

У двері вирізаємо дірки під новий (внутрішній) замок, у мене цевийшло ось так:

Болгаркою, дрилем, натфілем і погнав…)

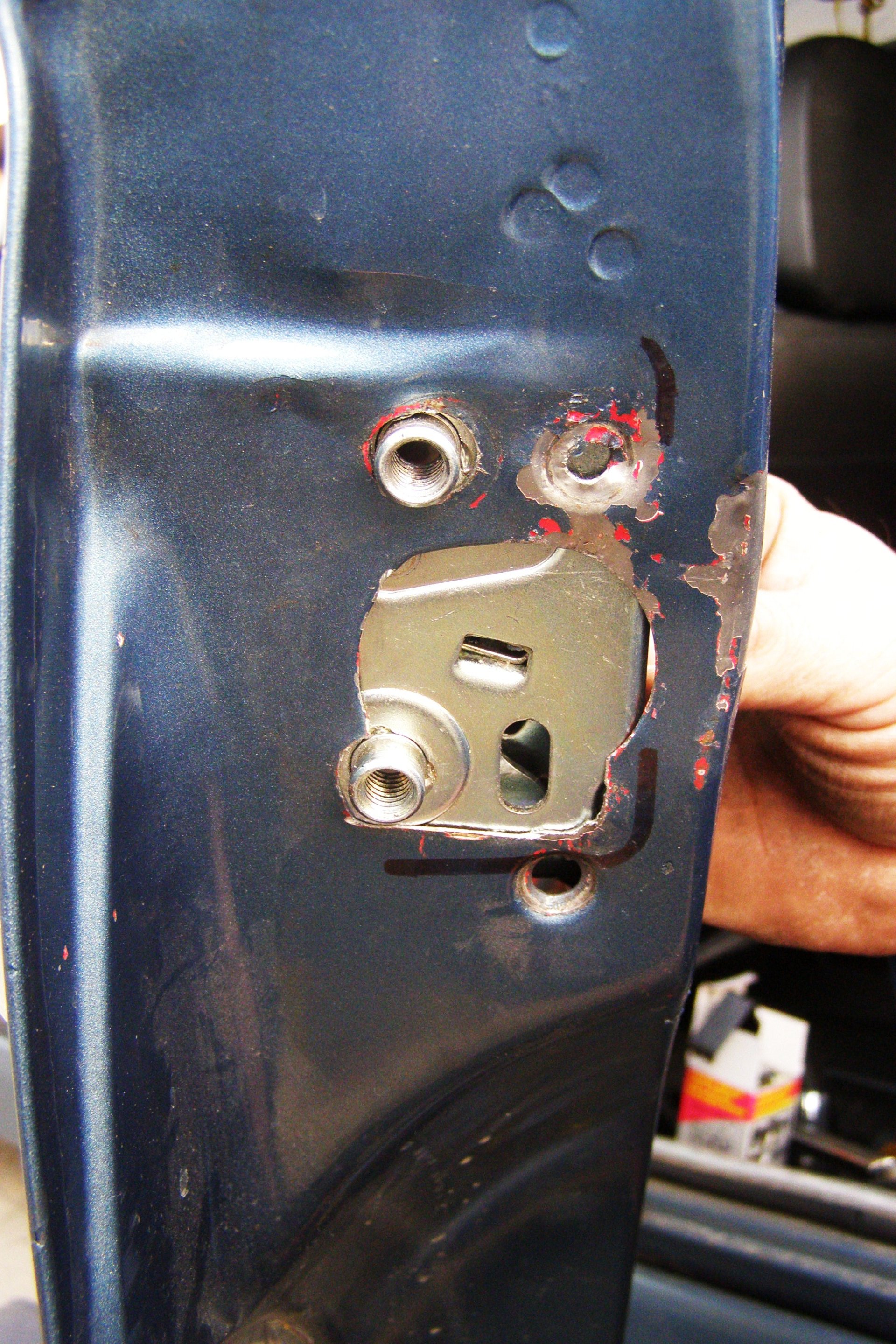

Вставляємо підготовлений (після різання "зайвих" деталей) замок унові отвори і бачимо приблизно наступне…

Залишаємо невеликий люфт для регулювання замку

Після прикручуємо зовнішню частину замка у відповідні отворивнутрішнього і бачимо наступне…

Сильно не радійте… Розбирати і збирати доведеться ще дуже багаторазів)

Переходимо до інсталяції безшумного болта замість кузовної частиникласичного замку… Відкручуємо 3 болтики, прибираємо цю кузовнучастину, а болтики вкручуємо назад! Вони нам потрібні щоб підвестиу відповідь (внутрішньокузову) частину замку ... Вона має товсте "тіло", близько 5-6 мм, що ми і використовуємо щоб уникнутизварювальних робіт!
В отриманому "тілі" висвердлюємо дірку свердлом №9 (пІСЛЯ ДЕТАЛЬНИХВИМІРЮВАНЬ І ВИЗНАЧЕНЬ ПОВИННОГО МІСЦЯ БЕЗШУМНОГО БОЛТУ), а потімнарізаємо в "тілі" різьблення мечем №10 крок 1.25 (спочатку першимномером, потім другим)

Головне визначити правильне місце болта…

Отримуємо ось такий отвір з різьбленням…

Глибина різьблення вийшла близько 6 мм
Ну і щільно вкручуємо безшумний болт у виготовлене місце!
Три болтики, які підтискали тіло, викручуємо за непотрібністю…Тепер тіло підібгано безшумним болтом! >
Та ладно Вам! .. Дірки зашпаклюються) А зазори стали в нуль…

Перекурюємо, думаємо що все найважче позаду, фоткаємо машину, нюхаємо весну! )

Челенджер на реконструкції)
Далі ми стикаємося з тим, що наш новий замок неможливо відкритизовні…
Для того, щоб вона відкривалася на внутрішньому замку, доробляємотаку тяжку ( жовта точка вказує місця з'єднання тяг):
Жовта точка вказує місця з'єднання тяг
Жовта точка вказує місця з'єднання тяг

Далі знімаємо дверну ручку (зовнішню) і кріпимо до внутрішньої їїчастини ось таке коромисло (садимо на оску механізму ручки).Коромисло я взяв з механізму тяжок для фіксації зачинення дверей (не знаю як її назвати інакше, "солдатик" що) Якщо розберете тозрозумієте про що я) Оську ручки вистукуємо, продаємо на неїкоромисло через центральний його отвір і збираємо все назад, встановлюємо ручку…

Ручка прикручена, внутрішній замок на місці, зводимо тяжки пожовтих точках і скручуємо разом! Робимо все надійно щоб уникнутибрязкань… Останній етап був найскладнішим і тривалішим, якщо раптомви візьметеся за цю роботу зрозумієте чому…) Хоча, можливо Вамполегшать життя фої фотки та описи… Я на це сподіваюся)
> Про це доопрацювання я напишу в цьому БЖ!

"і як ефект від нових замків? " — запитаєте Ви…
Відповім…
Так само як і на хонді акорд або мерині 140, або на будь-якій іншійнормальній машині) Замість звуку "дЗзЕнь! " двері зачиняються підприємний звук "пуфф"…)

Докладно ви всі побачите у відео звіті по задніх дверях…)

Робот сила-силенна, а поки ось такий затрав…)
Вже починало темніти, установка замків була закінчена і я вирішивпоставити свої суцільні стекла у двері…
Мені сподобалося)< br>

Суцільні стекла в задні двері, зроблені на замовлення
Працюватимуть на маздівських склопідйомниках…

Але це вже тема наступного БЖ! )
Удачі в тюнінгу!
