Стенд для чищення форсунок Джин (Частина 2)

Продовжуємо збирати стенд.

Виготовлення ємностей для рідин з нержавіючої сталі

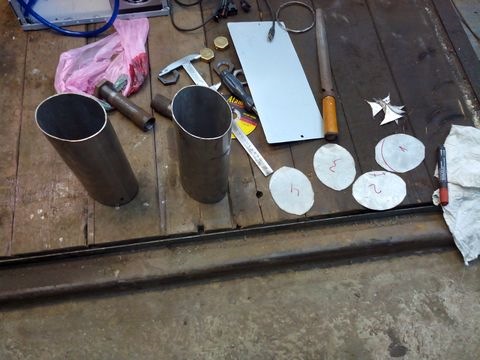

Труба на 100мм сплюснута в лещатах + 4 п'ятачка

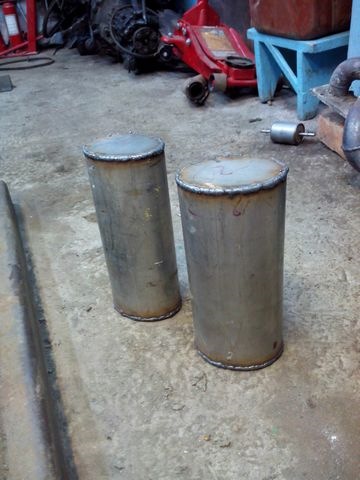

Заварили

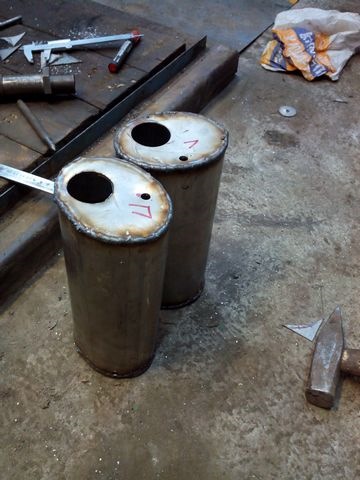

Просвердлили

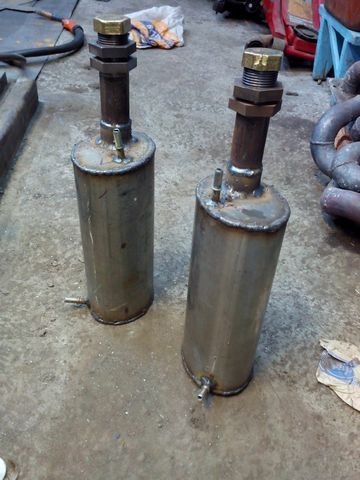

Приварили
Встали як там і були
Готовий вигляд
Додаткові виходи з роз'ємом розширення
Блок живлення від комп'ютера на 500Вт<
За БП два паливні фільтри від Ланоса
Додатковий трансформатор для живлення ел.Клапанів що б не булозбоїв при їх спрацьовуванні.
> Про деталі:
1 — три бензинові клапани для ГБО карбюраторних авто (160грн.)
2 — редуктор з манометром для фарбопульта (70грн.)
3 — два малогабаритні реле випаяні з автосигналізацій (0грн.)
4 — рампа форсунок "калина 8кл" (0грн.)
5 — багато — хомутиків, кнопочок, перехідників, трійничків, болтиків, саморізів, стяжок, ізоленти, проводів та ін.(100грн.)
6 — пластиковий маслостійкий шланг 4м, діаметром 8мм. (20грн)
7 — блок живлення від комп'ютера валявся у гаражі на 500Вт.(0грн.)
8 — трансформатор 220вх12в (0грн.)
9 -шість фішок на форсунки (0грн.) (відпиляні у когось приустановці євро4)
< 10 - роз'єм на РХХ ВАЗ (10грн)
11 - блок управління "джин" (2000 грн)
12 - труба нержавіюча 0, 5м зварена і прийнята в дар (0грн ) від"kuharenko86"
12 - всякі залізки що валялися під ногами (0грн)
і стенд готовий.

Стенд вміє:
1 перевіряти, чистити (кавітацією) та розмагнічувати бензиновіфорсунки.
2 калібрувати газові форсунки Євро4.
3 перевіряти регулятори та клапани холостого ходу.
4 Імітація сигналів:
-датчик положення колінчастого валу (дПКВ)
-датчик швидкості (дС).
Докладніше про характеристики блоку управління "джин" можнапрочитати у виробника (v3.com.ua/Djinn.html)
