Вітаю всіх. Чергове доопрацювання за японськими інженерами. Цього разу тема буде про недозаряд акумуляторної батареї (АКБ).
Після запуску двигуна, коли машина холодна, напруга, що видається генератором, дорівнює 14.3 - 14.4 Вольт. Після прогріву (через 3-5 хвилин), поїздки і т.д., аматорські зарядні пристрої (ЗУ) для АКБ показують, що напруга повної зарядки дорівнює 14.8 … 15 Вольт. На японських авто генератор у постійному режимі не видає таких напруг, а лише в діапазоні 13.2 … 14.8 Вольт. На Lexus GX460 цей діапазон становить 13.5 … 14.4 Вольт. Явний недозаряд, причому сам АКБ це підтверджує поступовим згасанням зеленого поплавця. Свіжий заряджений АКБ з поплавком деякий час працює в машині (скажімо, місяць-два), потім зелене вічко поступово чорніє і тухне. Щільність електроліту падає. АКБ все одно заводить машину, але не так бадьоро, як хотілося б. Якщо АКБ зарядити з допомогою ЗУ до упору, цей цикл повторюється. В принципі, їздити можна, але хочеться стабільності.
Чому Toyota робить хронічний недозаряд? Тому що ми живемо в добу одноразового лайна і повинні купувати нові АКБ. Напруга, чим є насправді, наприклад, ввести поправку в 0.5 Вольт. Або 0.7, або 0.3, як заманеться. РН Toyota отримує дані виміру напруги АКБ через виведення Sense, що через запобіжник іде від батареї. Спосіб обману напрошується сам собою - вставити в ланцюг Sense діод. Від типу діода і буде залежати виправлення. Звичайний діод дасть 0.7, діод Шотткі дасть 0.2 - 0.5. Діод можна врізати у розрив дроту Sense. Але різати мені нічого не хотілося, і я вставив діод замість запобіжника ALT-S. Я використовував два види діодів.

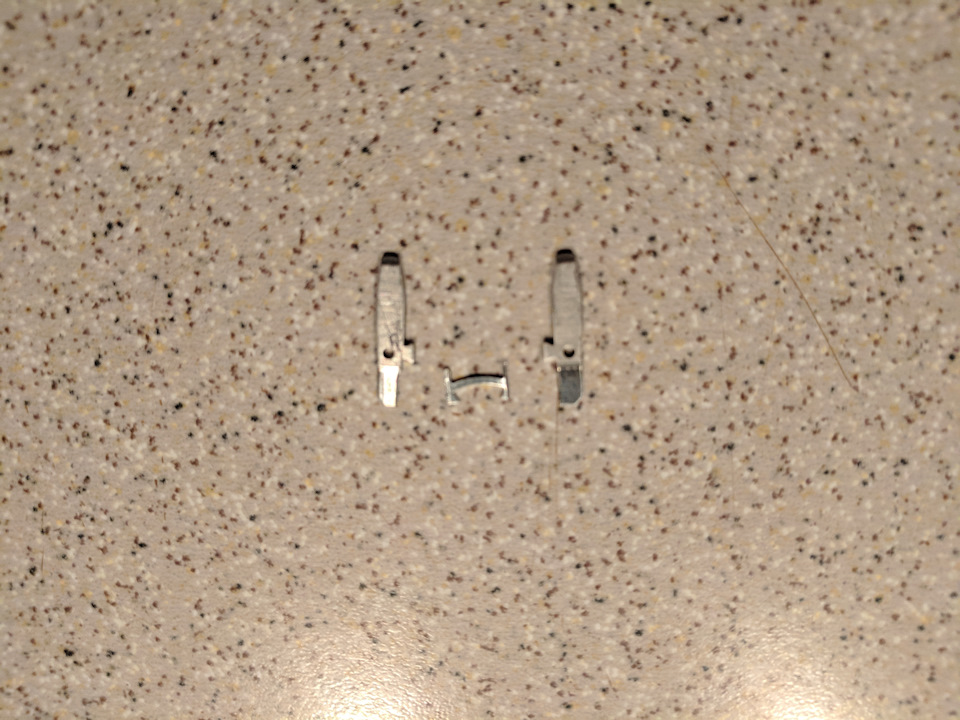

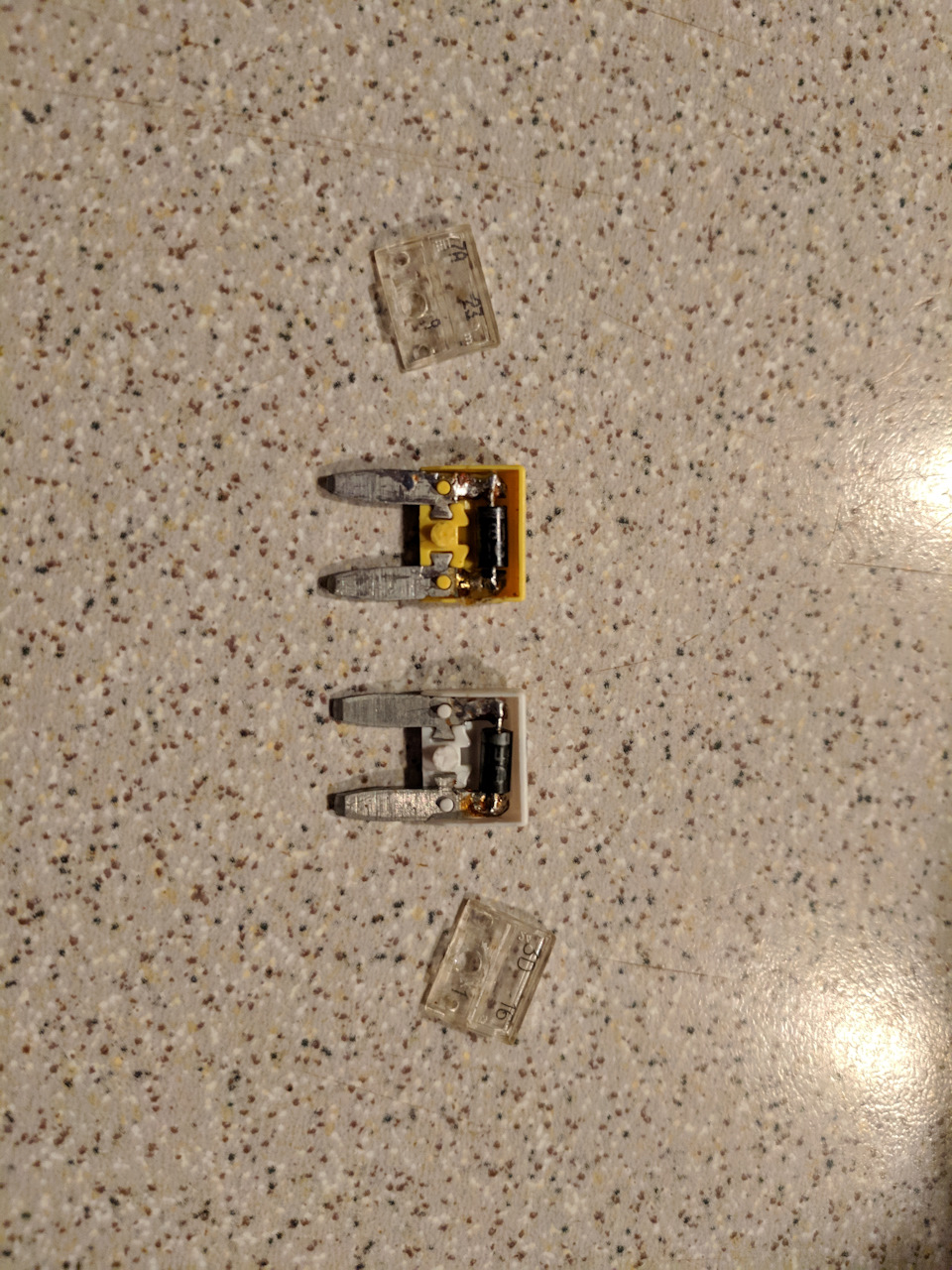

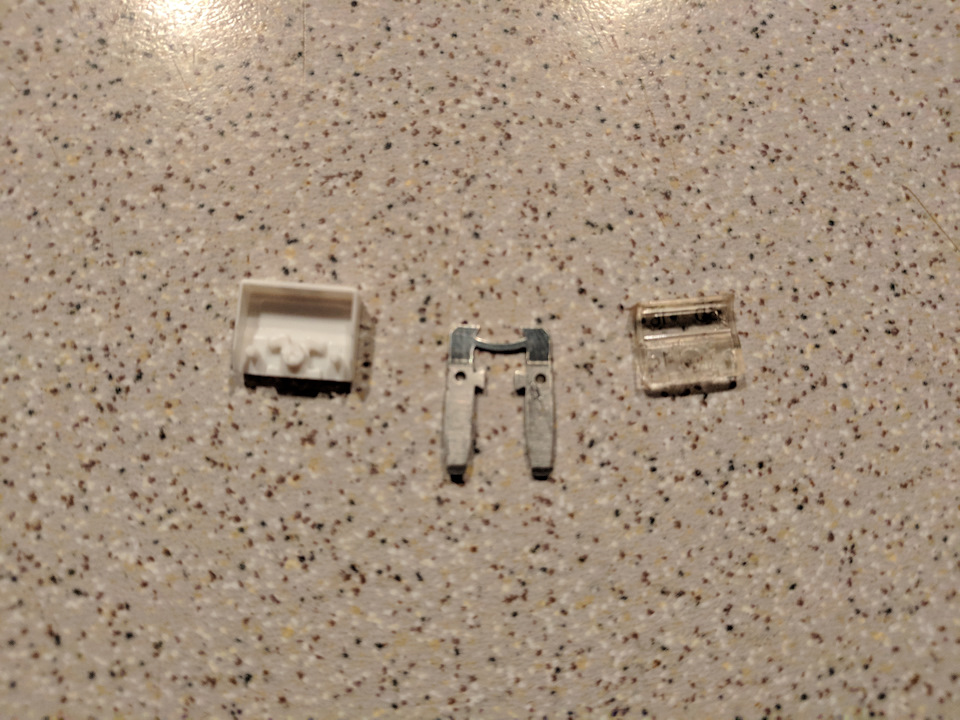

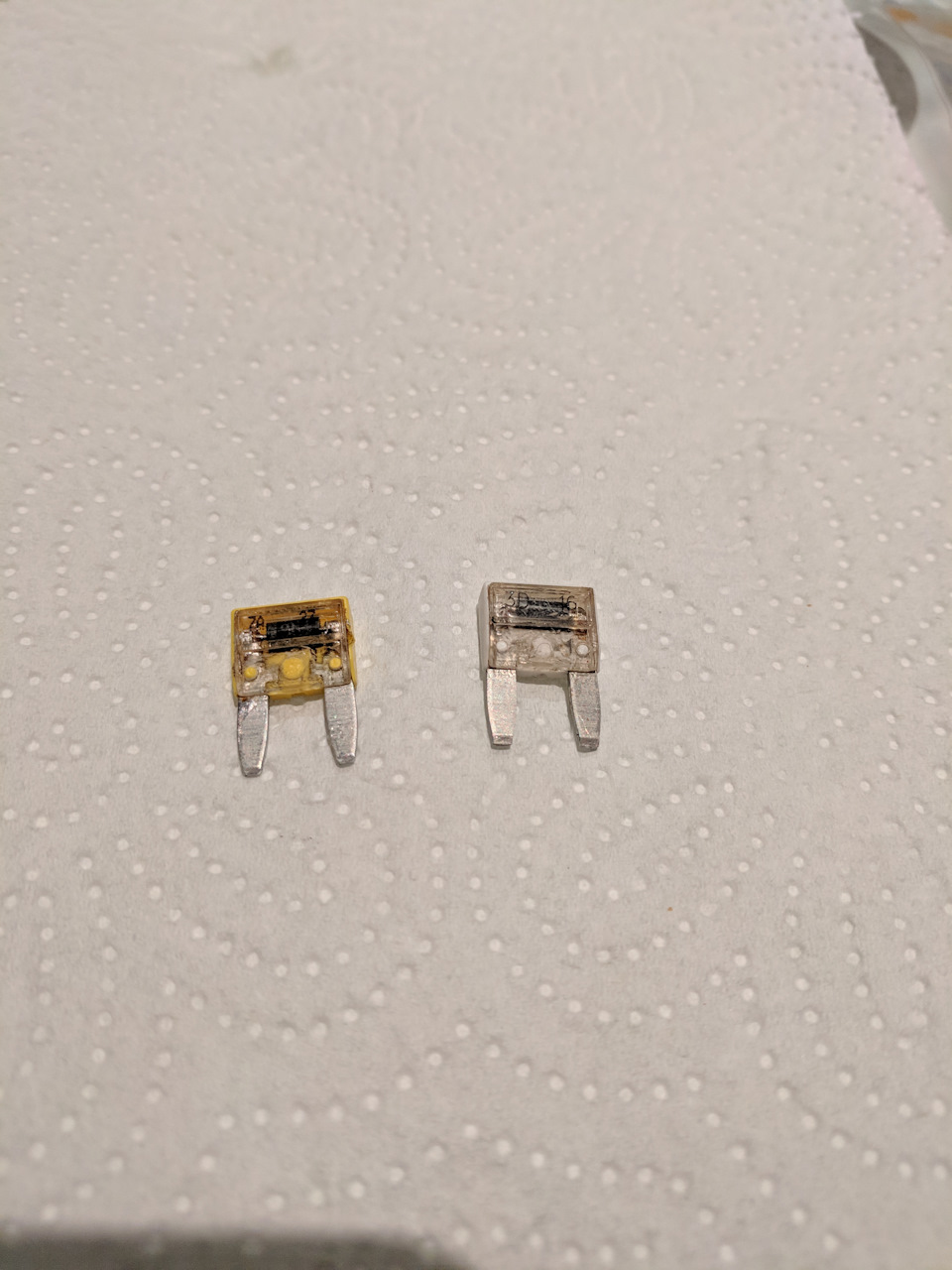

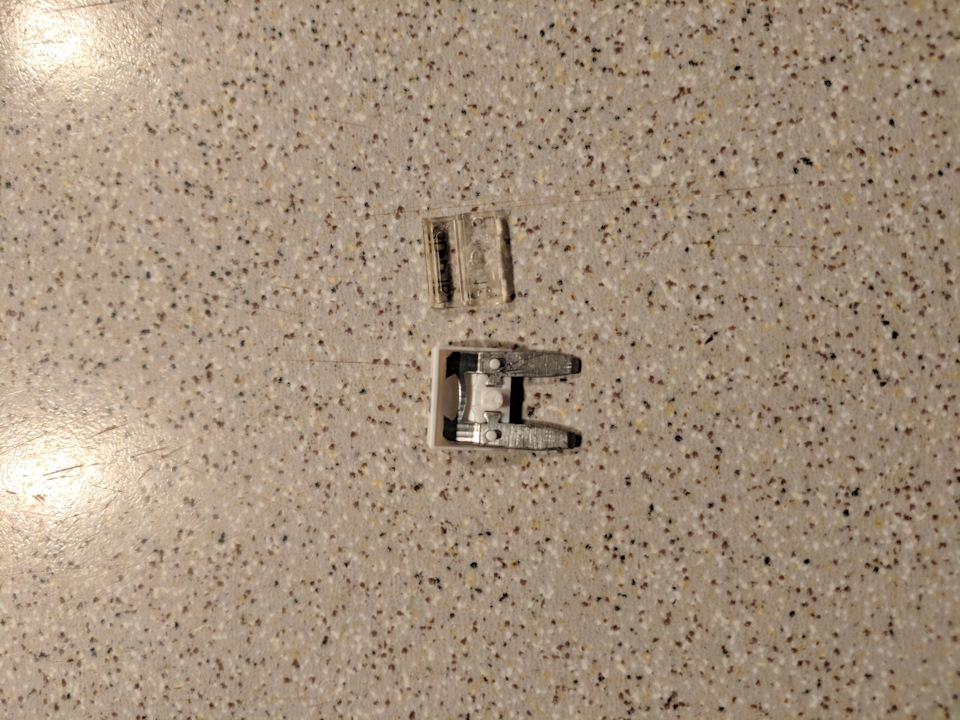

Діод 1N4007, який дасть +0.7 Вольта - цей варіант для холодної пори року. Діод Шотткі дасть +0.3…+0.5 Вольт. Цей варіант найкращий для літа, щоб не займатися кип'ятінням АКБ, коли на вулиці і так жарко, а під капотом уже духовка. Я використовую запобіжники фірми МТА, чого і вам раджу. Дуже вдала розбірна конструкція. Робимо кусь, припаюємо потрібні нам діоди, закриваємо кришечки і отримуємо практично заводську продукцію. Жовтенький у мене на літо, біленький — зимовий.
За моїм спостереженням, штатна система зарядки автомобіля заряджає АКБ приблизно до 50-60%. Якщо на вулиці зима, на дорогах пробки, в машині включено купа всього, у вас СА АКБ, то їм 15 Вольт саме воно, то треба ставити діод 1N4007. Отримуємо +0.7 Вольт. Діапазон роботи РН буде приблизно 14.9…15В після старту та 14.2…14.3В в робочому режимі зарядки. За такого розкладу АКБ заряджатиметься відсотків на 80-90%. Для літа краще ставити діод Шотткі. Взимку його також можна ставити. Отримайте Вольто-добавку +0.3…+0.5 Вольт. Діапазон роботи РН буде приблизно 14.7 після старту і 14.1 в робочий режим зарядки. АКБ заряджатиметься відсотків на 70%.
Додатково ще зробив термоекран для АКБ, так як АКБ знаходиться дуже близько до лівої банки мотора. Термоізоляцію АКБ зробив із звукоізоляції підкапотного простору із застосуванням алюмінієвої фольги та інших не горючих матеріалів, німецького автопрому.
Хочу вам побажати довгоживучих та заряджених АКБ, щоб вранці не доводилося ось так прикурювати.
