У Е30 не дуже добре справи з освітленням салону спереду (якщо, уВас немає штурманського дзеркала з підсвічуванням), тому вирішив "сколгоспити" передній світильник.
Ось сьогодні нарешті дійшли руки доробити переднє підсвічуваннясалону.Опишу коротко — може комусь буде цікаво... Почну з того, щоцей варіант підійде тільки для машин з електролюком.
1. Купуємо плафон підсвічування багажника
(до речі заодно купив ще один такий же плафон у кришку багажника —у стоку він чомусь один, але штатне місце для другого є — ставимо, підключаємо паралельно до існуючого)
2. Знімаємо пластикову заглушку біля кнопок керуванняелектролюком.
3. Вирізаємо в ній прямокутний отвір під розмір плафона.
4. Вклеюємо плафон в заглушку.
5. Простягаємо під обшивкою стелі 2 дроти від штатного лівого (можекомусь буде зручніше від правого) плафона підсвічування салону доотвору у верхній панелі.

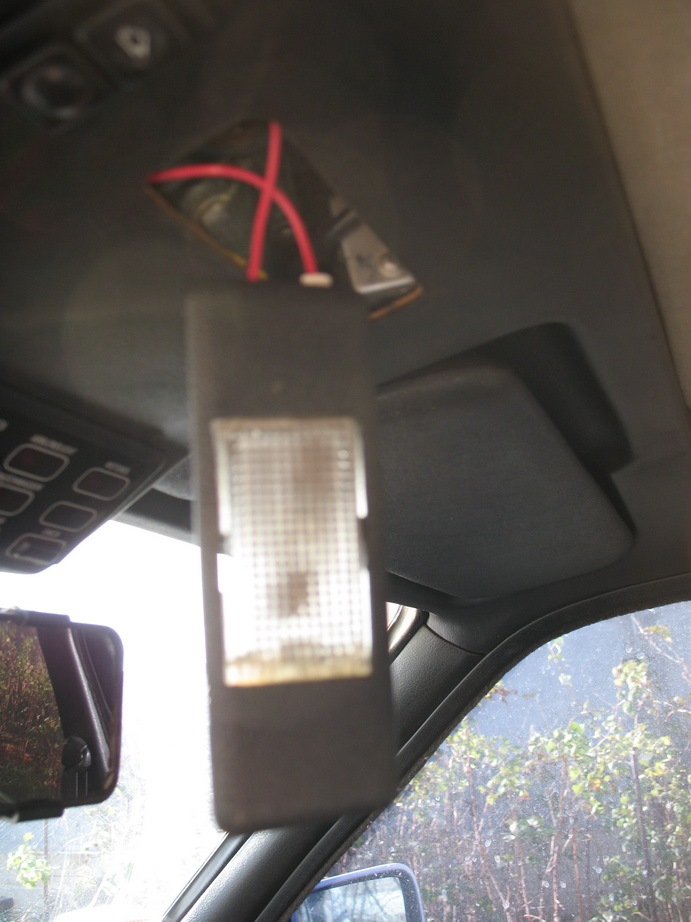

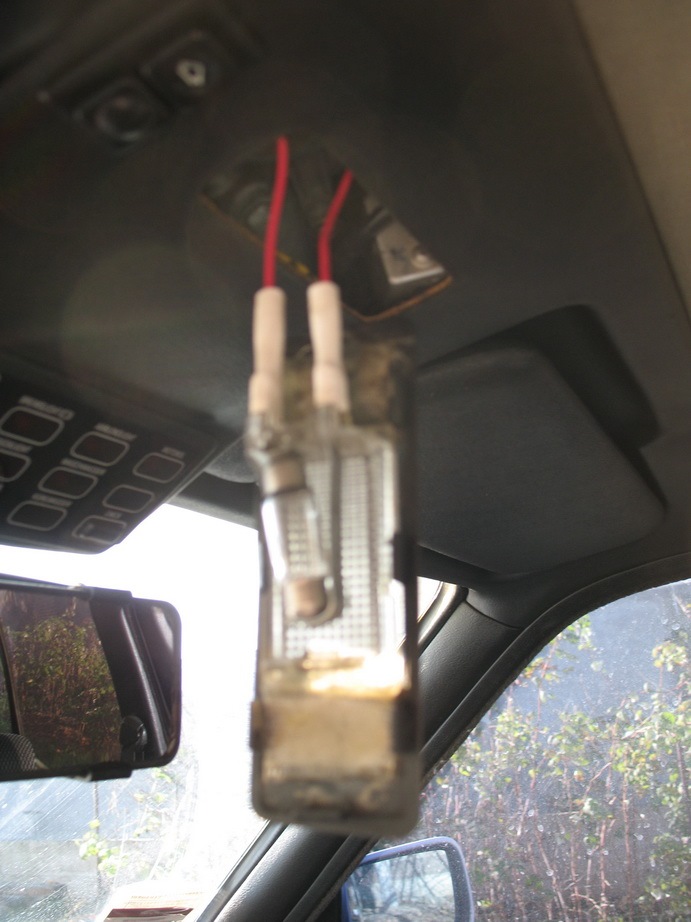

6. Підключаємо плафон. (фото 1, 2)

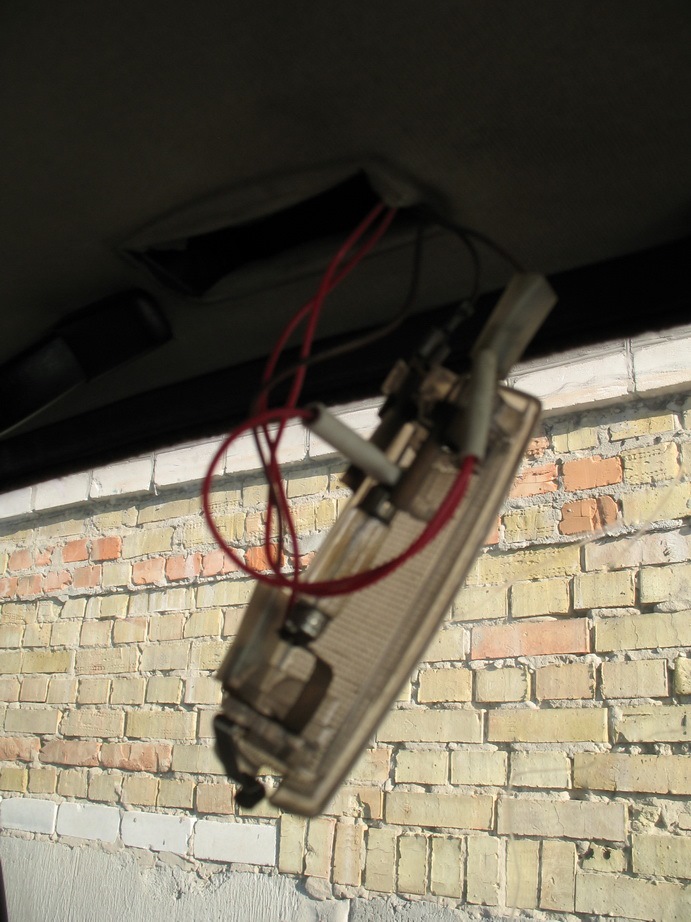

7. Тепер найскладніше - підключення до штатного плафонапідсвічування салону. (фото 3)
Підключаємо один провід до одинарного контакту (на фото - нижній), а інший провід до контакту включення світла при відкриванні дверей (на фото - верхній правий) . Для того щоб передній плафон можнабуло включити клавішею, робимо "перемичку" між контактом відчиненнядверей і контактом лампочки з боку клавіші (я просто намотав провідна скляний штир плафона і притиснув його лампочкою, але при бажанніможна вирізати з товстої фольги пластинку і припаяти, але паятинормально я не вмію ) Звертаю увагу, що підключати "перемичку"потрібно саме до контакту лампочки (на фото між верхніми контактамивимикача), а не до контакту вимикача (на фото - верхній лівий) -тому що в такому випадку передній плафон буде світити постійно.
Сподіваюся я зрозуміло все описав але все набагато простіше колибачиш це на власні очі.

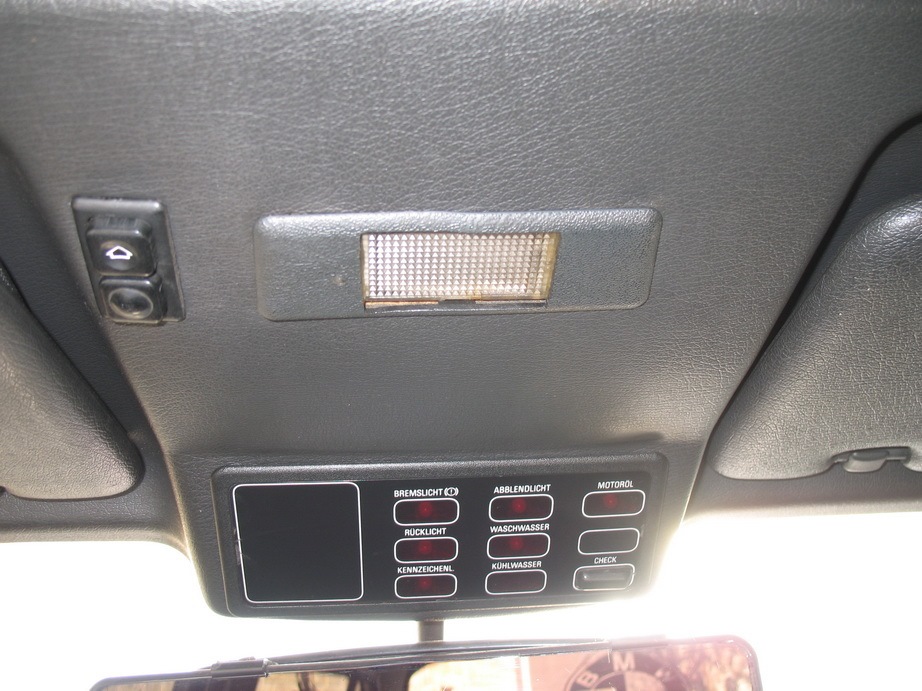

8. Ставимо обидва плафони на місце і отримуємо ось такепідсвічування (фото 4):Світить як штатне підсвічування. До речі, при такому підключенні клавішею лівого штатного плафона включаютьсявсі три лампочки — ІМХО це дуже зручно вийшло. При цьому правийплафон можна включити окремо, як і було раніше. При відкриваннібудь-яких дверей або багажника світяться всі три плафони. Я неелектрик - я тільки вчуся (с) br> Може щось зробив не правильно —готовий вислухати критику людей, які знаються на автоелектриці.
PPS
Можна зробити трохи простіше та зручніше — поставити такий самийплафон, як з боків, замість пластикової заглушки.
Давно купив штатний плафон підсвічування салону і днями, користуючись нагодою, переробив :)

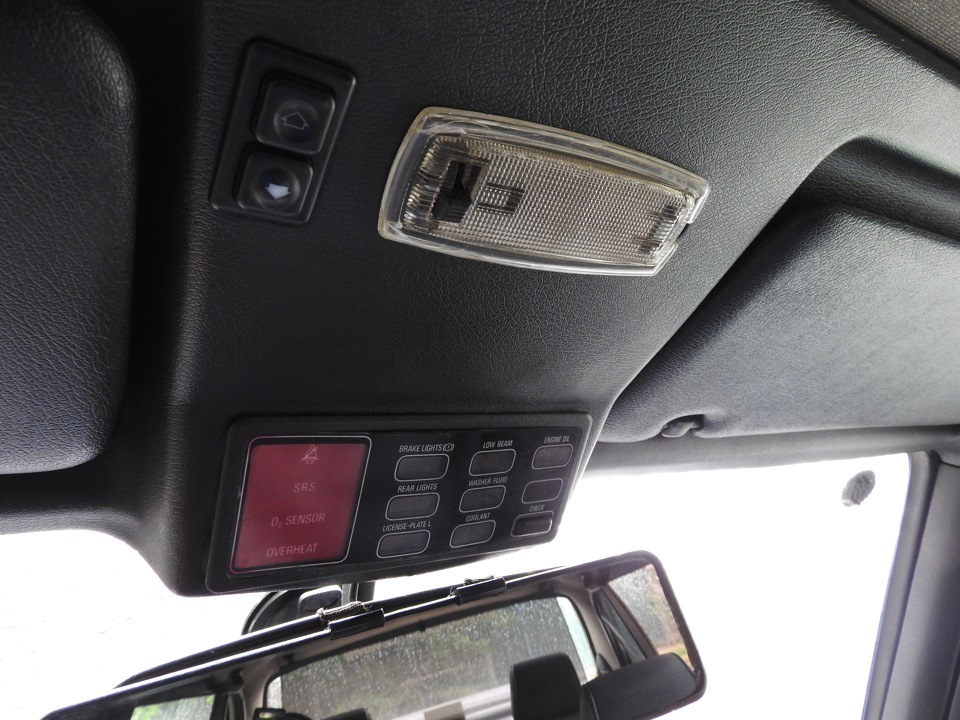

Замінив проводку проводами, що відповідають кольорам ЄММ, додав щеодин провід "маси" і підключив паралельно лівому плафону, такийсамий плафон. Встановив його замість заглушки із плафоном. Ставчудово, без будь-яких доробок, як там і був. Працює синхронно ізштатними плафонами. Але тепер його зручніше вмикати і можнавключити окремо його клавішею. Не зрозуміло, чому так не зробили іззаводу…
