Перебір проводки. Початок)))

Загалом, ні для кого не секрет, що коли купуєш близько-повнолітнєавто, то рано чи пізно починається заміна втомлених вузлів іагрегатів, і зокрема це стосується і елементів електрообладнання...Особливо на "наших" автомобілях...
І хоч у мене машина і 2002 року, якість проводки залишає бажатикращого:при напрузі на гені 13, 8в, до фар ближнього світла доходитьлише 11, 8… про освітлення корми взагалі мовчу…
І так, було вирішено — мало по малу почати заміну повністю всієїпроводки в машині з деякою оптимізацією принципової та настановноїсхем електроустаткування… Процес не найпростіший і швидший, багаточого треба буде добре продумати, щоб не вийшло на шкоду, а тому всеробитиметься поетапно і нікуди не поспішаючи... Конкретніше промайбутні етапи:установка прикурювача
> — LED задня оптика
— заміна головного "+" дроту (з принципу "аккум-Стартер" на "бРП-Аккум-Стартер" та всіх мас
— встановлення "лівого" БРП (блок реле та запобіжників) та штатногоблоку запобіжників у підкапотний простір
— зміна схем підключення обладнання, перепрокладання всіх проводів (в т.Ч. І акустики) і комутація всього по-новому
— деяка зміна та перепідсвічування панелі приладів, передніхгабаритів
— установка ДХО та парктроніка
— установка ЕБН, доп .Охолодження радіатора і багато іншого ...Поки що викладаю стокові схеми, нариті на просторах Тирнета, зрозшифорвкою що до чого, а всі зміни будуть вже в окремихзаписах))))

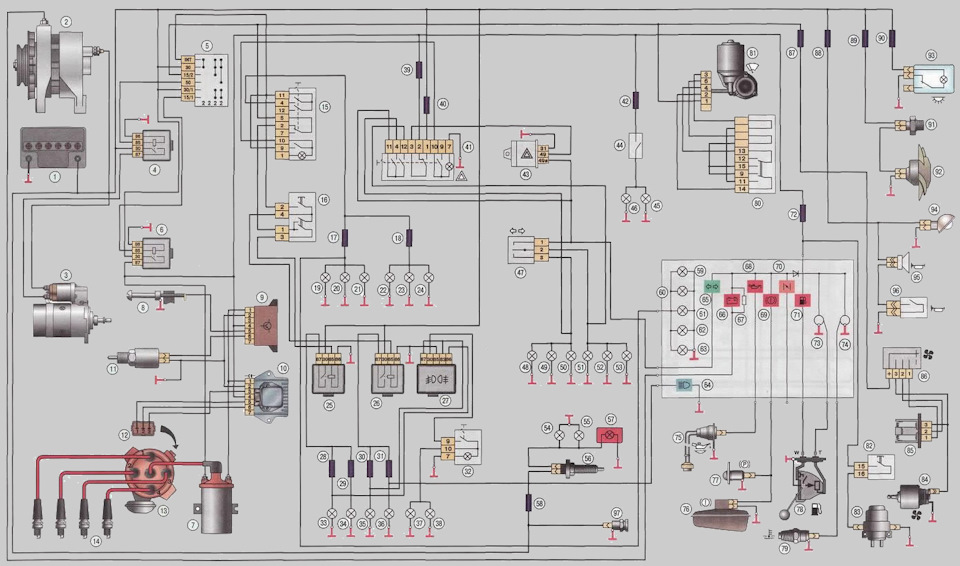

Принципова схема електроустаткування автомобіляЗАЗ-110206
Принципова схема електроустаткування автомобіля ЗАЗ-110206
1 — акумуляторна батарея; 2 - генератор; 3 - стартер; 4 - релевключення стартера; 5 - вимикач запалювання; 6 - реле вимикачазапалювання; 7 - котушка запалювання:8 - замикач "маси"карбюратора; 9 - блок керування електромагнітним клапаномкарбюратора; 10 - комутатор; 11 - електромагнітний клапанкарбюратора; 12 - датчик Холла; 13 - датчик-розподільникзапалювання; 14 - свічки запалювання; 15 - вимикач зовнішньогоосвітлення; 16 - перемикач світла фар; 17 - запобіжник №5; 18-запобіжник №6; 19 - лампа лівого переднього габаритного вогню; 20, 23 - лампи габаритного вогню; 21, 24 - лампи освітлення номерногознака; 22 - лампа правого переднього габаритного вогню; 25 - релеламп ближнього світла; 26 - реле ламп далекого світла; 27 - релеламп протитуманного світла; 28 - запобіжник №2; 29 - запобіжник №1; 30 - запобіжники №4; 31 - запобіжник №3; 32 - вимикач ламп задніхпротитуманних ліхтарів, 33 - лампа ближнього світла лівої фари; 34 -лампа ближнього світла правої фари; 35 - лампа далекого світлалівої фари; 36 - лампа далекого світла правої фари; 37, 38 - лампипротитуманного світла; 39 - запобіжник № 17; 40 - запобіжник №11; 41 — вимикач аварійної сигналізації; 42 - запобіжник №16; 43 - релеаварійної сигналізації; 44 - вимикач світла заднього ходу; 45, 46 -лампи ліхтарів світла заднього ходу; 47 - перемикач покажчиківповороту; 48, 51 - лампи передніх покажчиків повороту; 49, 52 - лампизадніх покажчиків повороту; 50, 53 - лампи повторювачів повороту; 54, 55 - лампи стоп-сигналів:56 - вимикач стоп-сигналу; 57 -додатковий стоп-сигнал; 58 - запобіжник №10; 59, 60, 61, 62, 63 - лампиосвітлення комбінації приладів; 64 - контрольна лампа включеннядалекого світла фар; 65 - контрольна лампа покажчиків повороту; 66- сигнальна лампа розряду акумуляторної батареї; 67 - резистор 50Ом; 68 - сигнальна лампа аварійного падіння тиску олії; 69 -сигнальна лампа аварійного стану гальмівної системи; 70 -контрольна лампа приводу повітряної заслінки карбюратора; 71 -сигнальна лампа резервного залишку палива в баку; 72 - запобіжник№18; 73 - приймач покажчика рівня палива; 74 - приймач покажчикатемператури охолоджувальної рідини двигуна; 75 - датчик аварійногопадіння тиску олії; 76 - датчик аварійного рівня гальмівної рідини; 77 — вимикач контрольної стоянкової лампи
гальма; 76 - датчик рівня палива в баку; 79 - датчик покажчикатемператури охолоджуючої рідини; 80 - перемикач очисника вітровогоскла; 81 - електродвигун очищувача вітрового скла; 82 - перемикачомивача вітрового скла; 83 - електродвигун наcoca омивача вітровогоскла; 84 - електродвигун обігрівача; 85 - додатковий опіробігрівача; 86 - перемикач режимів обігрівача; 87 - запобіжник №7; 88 - запобіжник №15; 89 - запобіжник №12; 90 - запобіжник №13; 91 -датчик включення електровеітілятора радіатора; 92 - електродвигунвентилятора радіатора; 93 - плафон освітлення салону; 94 -підкапотна лампа; 95 - звуковий сигнал; 96 - кнопка звуковогосигналу:97 — патрон підключення переносної лампи Монтажна схемаелектрообладнання автомобіля ЗАЗ-110206
p>

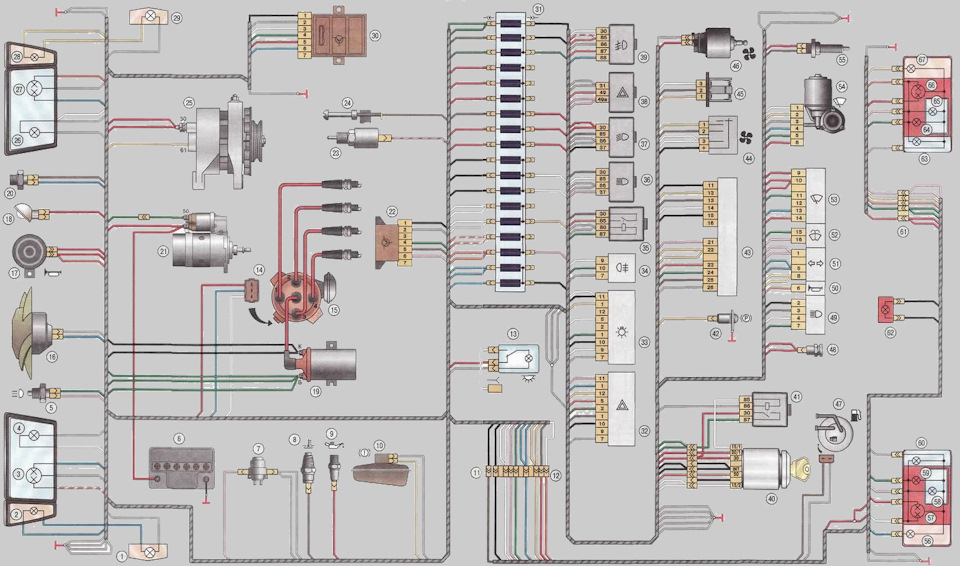

Монтажна схема електрообладнання автомобіля ЗАЗ-110206
Монтажна схема електрообладнання автомобіля ЗАЗ-110206
1 — лампа лівого повторювача повороту; 2 - лампа лівого передньогопокажчика повороту; 3 - лампа ближнього та далекого світла лівоїфари; 4 - лампа лівого переднього габаритного вогню; 5 - вимикачсвітла заднього ходу; 6 - акумуляторна батарея; 7 - електродвигуномивача вітрового скла; 8 - датчик покажчика температуриохолоджуючої рідини; 9 - датчик аварійного падіння тиску масла всистемі мастила двигуна; 10 - датчик аварійного рівня гальмівноїрідини в бачку; 11, 12, 61 - роз'єми джгутів проводів; 13 - плафоносвітлення салону; 14 - роз'єм від датчика Холла; 15 - розподільникзапалювання з датчиком Холла; 16 - електродвигун вентиляторарадіатора; 17 - звуковий сигнал; 18 - підкапотна лампа; 19 -котушка запалювання; 20 - датчик включення епектродвигунарадіатора; 21 - стартер; 22 - блок управління електромагнітнимклапаном карбюратора; 23 - електромагнітний клапан карбюратора; 24- замикач маси карбюратора; 25 - генератор; 26 - лампа правогопереднього габаритного вогню; 27 - лампа ближнього та далекогосвітла правої фари; 28 - лампа правого переднього покажчикаповороту; 29 - лампа правого повторювача повороту; 30 - електроннийкомутатор; 31 - блок запобіжників; 32 - вимикач аварійноїсигналізації; 33 - вимикач зовнішнього освітлення; 34 - вимикачзадніх протитуманних ліхтарів; 35 - реле включення стартера; З6 -реле далекого світла фар; 37 - реле ближнього світла фар; 38 - релеаварійної сигналізації; 39 - реле протитуманного світла; 40 -вимикач запалювання; 41 - реле вимикача запалювання; 42 - вимикачконтрольної лампи гальма стоянки; 43 - комбінація приладів; 44 -перемикач режимів обігрівача; 45 - додатковий опір; 46 -електродвигун обігрівача; 47 - датчик рівня палива; 48 - патронпідключення переносної лампи; 49 - перемикач світла фар; 50 -вимикач звукового сигналу; 51 - перемикач покажчиків повороту; 52 -перемикач омивача вітрового скла; 53 - перемикачоль очищувачавітрового скла; 54 - електродвигун очищувача вітрового скла; 55 -вимикач стоп-сигналу; 56 - лампа лівого заднього покажчикаповороту; 57 - ліва лампа заднього габаритного вогню тастоп-сигналу; 58 - лампа лівого ліхтаря світла заднього ходу; 59 -ліва лампа протитуманного світла; 60 - ліва лампа ліхтаряосвітлення номерного знака; 62 - додатковий ліхтар стоп-сигналу; 63-
права лампа ліхтаря освітлення номерного знака; 64 - права лампапротитуманного світла; 65 - лампа правого ліхтаря світла задньогоходу; 66 - права лампа заднього габаритного вогню та стоп-сигналу; 67 - пампа правого заднього покажчика повороту.
