AUX в старий добрий Alpine своїми руками)))

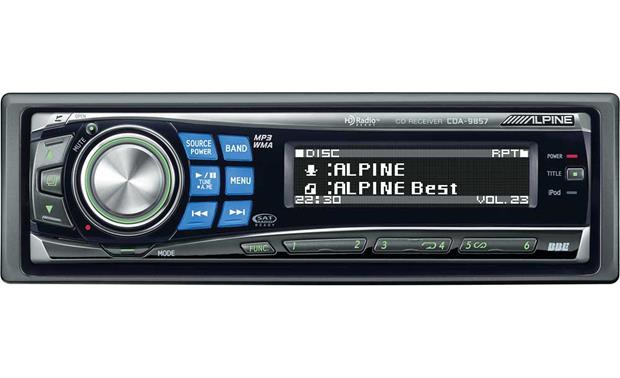

Мега голова)

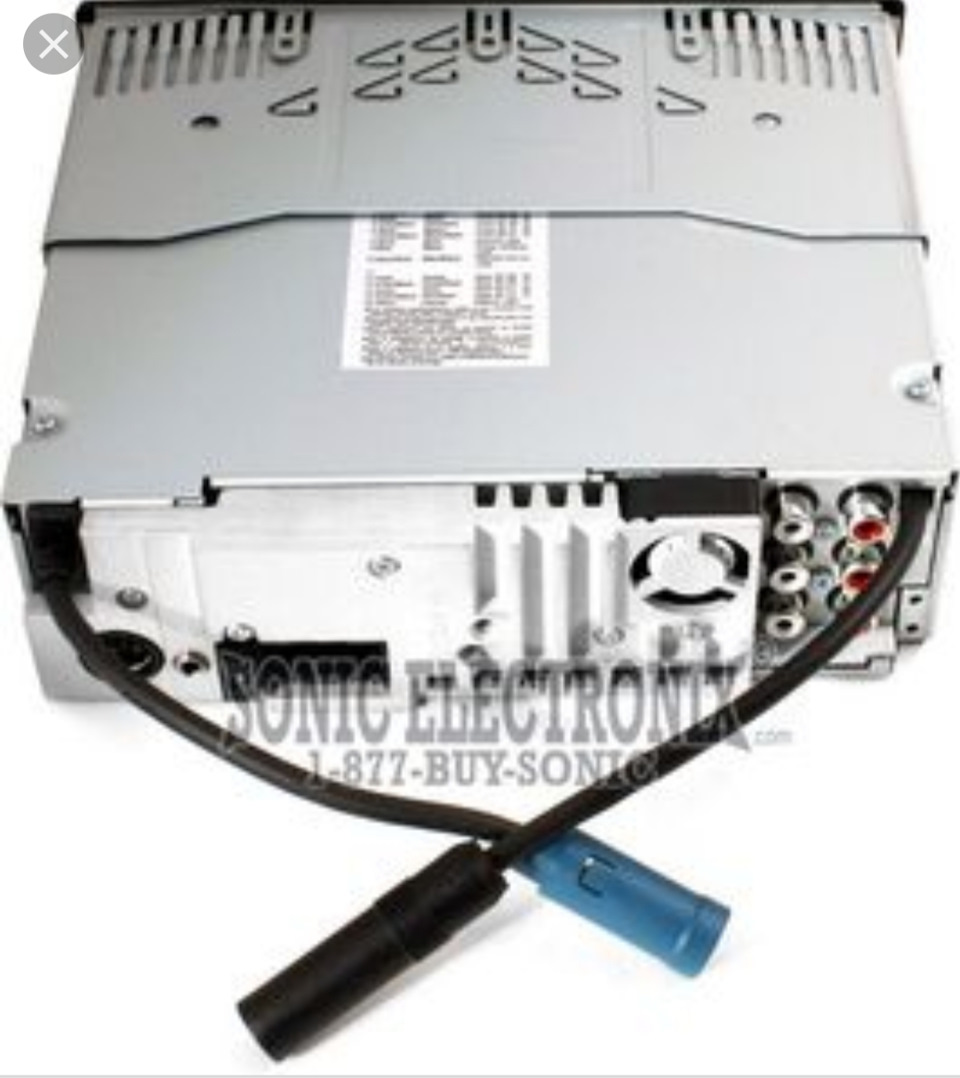

цифровим інтерфейсним шнуром
Ось такий з синім набалдашником
і без AUX, флешок, MP3 та інших принад… Тобто тільки радіо тадиски… Підключити iPhone/iPod не можна, так як треба купуватикабель і впаювати його безпосередньо, тому що частину у відповідьварварським способом вирвали колишні господарі ... Впаяти чисто тридроти аналогового входу сюди теж не можна, так як це цифровий AUX івідкривається він тільки при підключеному плеєрі ...
> Загалом — засідка, треба шукати альтернативу…
Згадалися мені мої пригоди з касетною магнітолою, де я впаювався довиходів підсилювача і вирішив спробувати і тут зробити щосьподібне
Немало покуривши форуми та літературу, розібрався у схеміоблаштування "сидюка" і вирішив — припаюватимуся до нього…

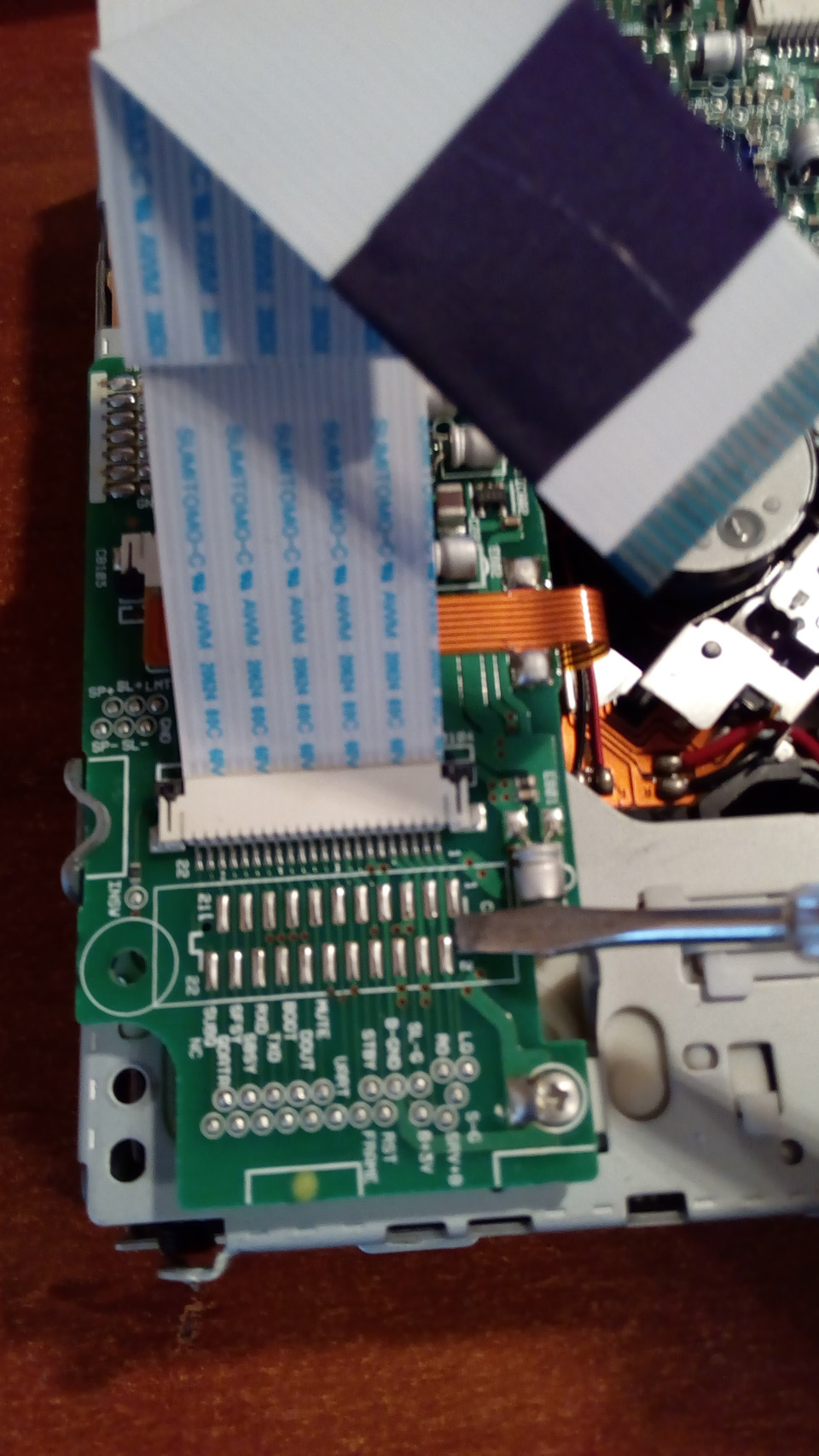

Знайшов на мафоні контакти аналогового звуку з сидюка
p>
Знайшов у загашнику аудіо-розгалужувач, де з одного боку йде4-піновий штекер, а з іншого — два 3-пінові роз'єми 3.5мм... Один зцих роз'ємів був відрізаний по максимуму і задіяний вапгрейді)))< br>

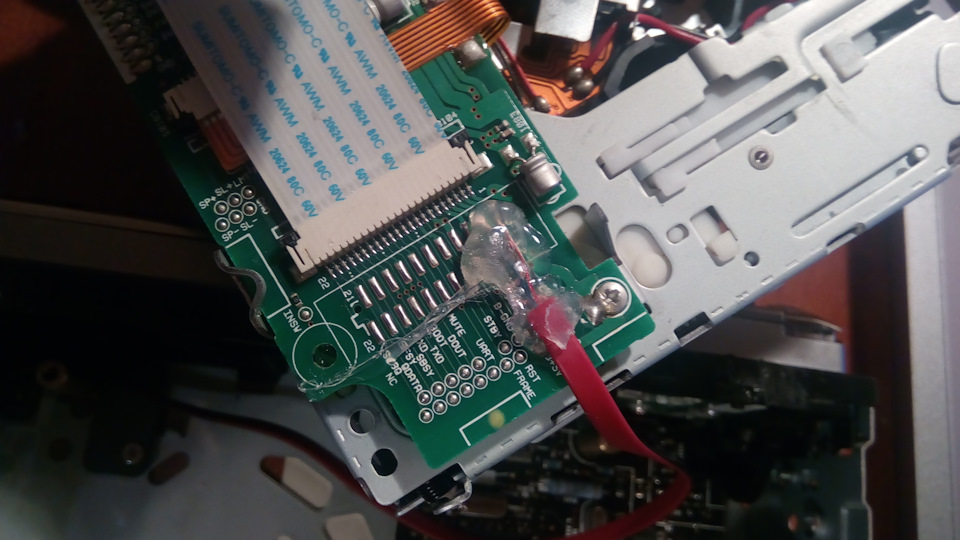

Припаюємо до контактів відповідні дроти

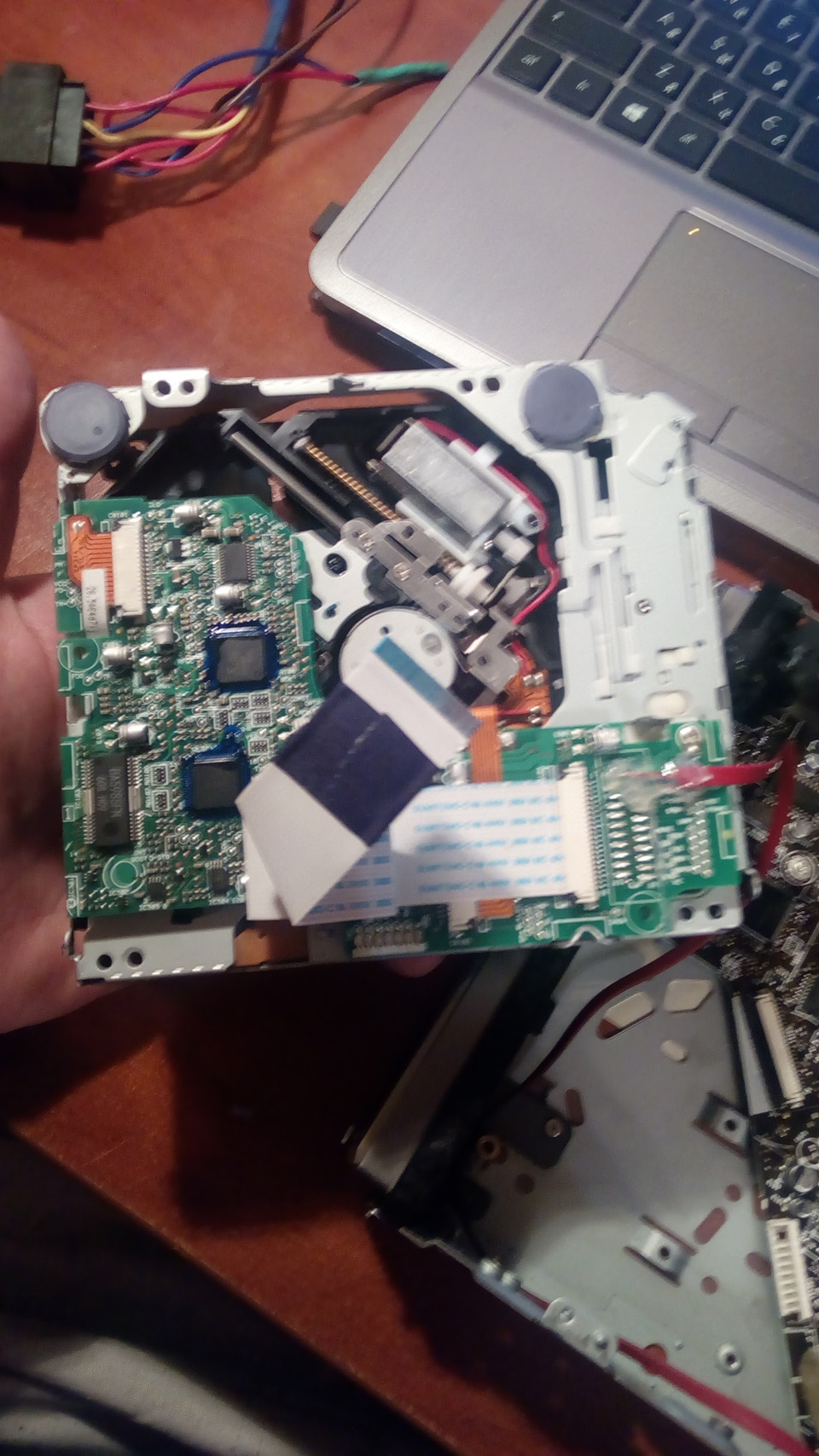

Загальний вигляд нутрощів)

Прокладаємо дроти так, щоб не заважали

Приблизно як- то так)

І акуратно виводимо роз'єм на задню панель

Аудіо-роз'єм у лівому верхньому кутку… Другий роз'єм 3.5 —підключення кнопок з керма

>
В принципі, місце для виведення роз'єму назовні було визначеносамою долею — саме там проходив вирваний кабель цифрового АУКСу…Трішки почистив гумову колодку всередині, обрізав зайвий пластик нароз'ємі, з'єднав їх воєдино і зафіксував супер-клеєм)))

Загальний вигляд ззаду)))

А тепер трохи про те, як це працює…
1) записуємо на CD-R/RW треки з чистою тишею на всі 70 хвилин… Яробив 2 треки по 35 хвилин, бо мафон відмовився читати 70 хвилиннийтрек
2) вставляємо диск у магнітолу і запускаємо циклічневідтворення
3) підключаємо через роз'єм свій телефон і подаємо звук на мафон…Найідеальніше звучання у мене було приблизно на 40% рівні звуку зтелефону
4) навалюємо звук на мафоні і насолоджуємося)))
