Зміна кольору підсвічування щитка приладів

Міняємо підсвічування зі штатним помаранчевим на біле

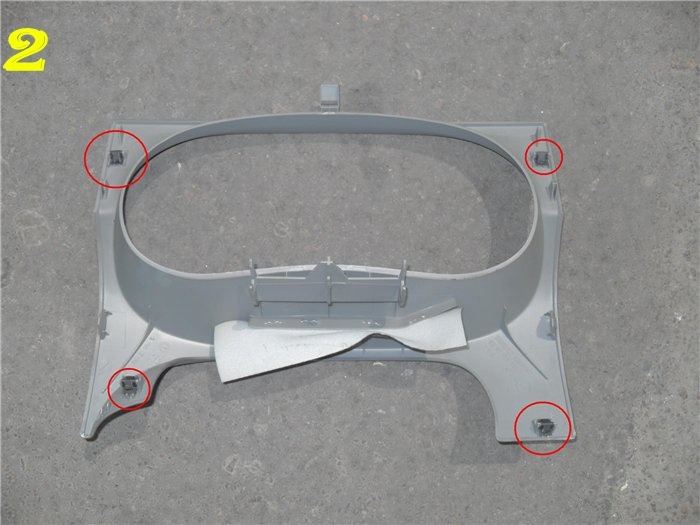

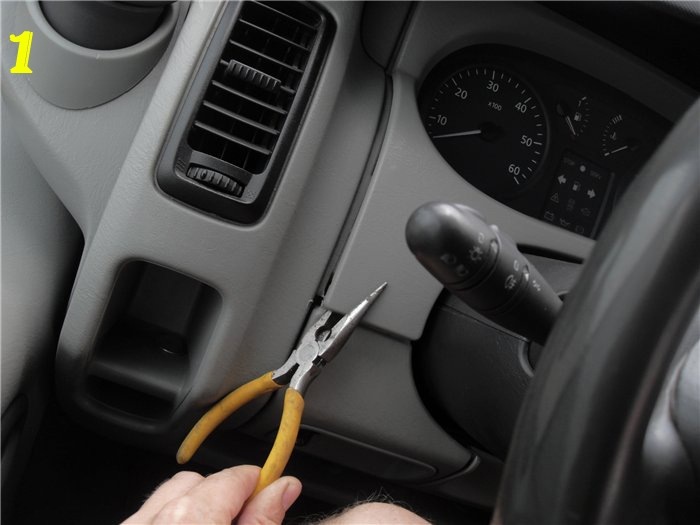

1. > Розбирання починається зі зняття декоративної рамки навколощитка. > Рамка тримається на чотирьох засувках і пару напрямнихЧервоними кружками --- показані засувки. 3. Після зняттярамки, бачимо, що щиток тримається на двох болтиках знизу і двохнапрямних зверху.Не забудьте зробити контрольну фотографіюположення стрілок. p>

4. Відкручуємо два нижні болтики і піднімаємо щиток.
Нам відкривається доступ до двох штекерів підключених дощитка. (мал. 3-4)

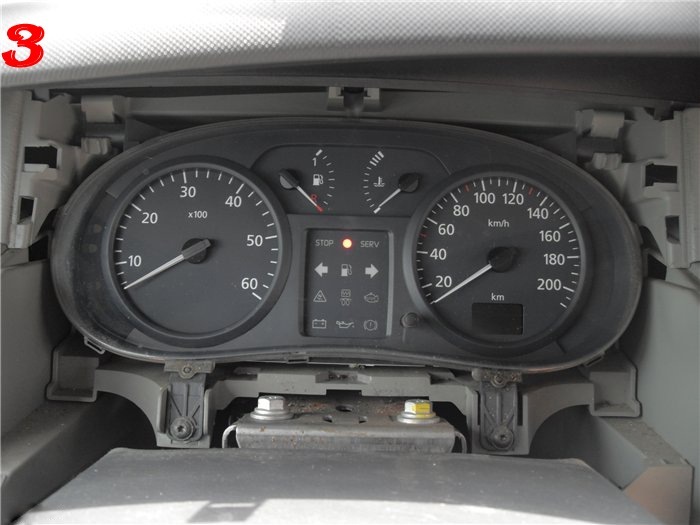

малюнок 3

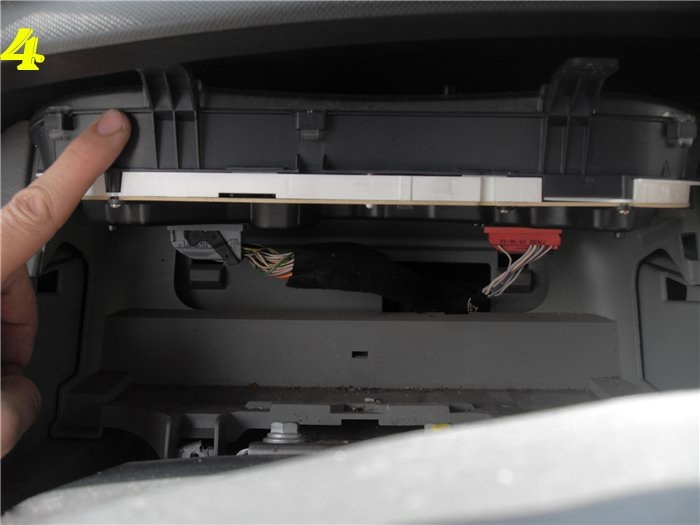

малюнок 4

5. УВАГА Штекери мають важільний механізм від'єднання і приєднаннядо щитка.
Не намагайтеся висмикнути їх силою! Поверніть важіль на кожномуштекері, а потім діставайте зі щитка. Місце.

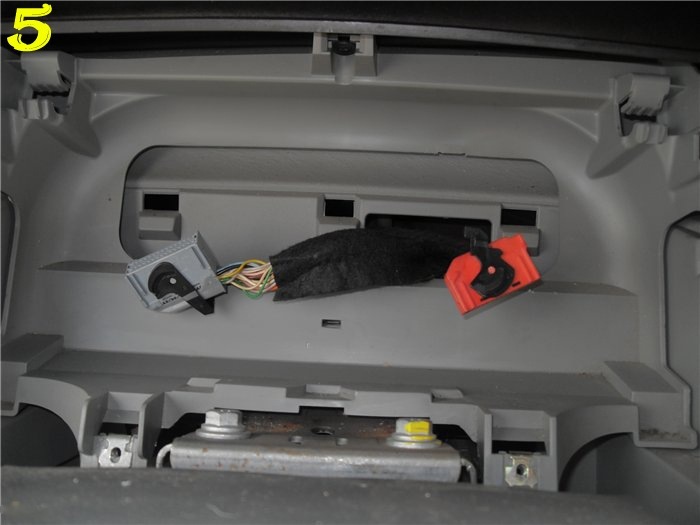

6. На фото важелі чорного кольору на кожному штекері: (рис5)

малюнок 5

7. Коли щиток у вас в руках, знімаємо прозоре скло (вонокріпиться на клямках)
Знімаємо стрілки пінцетом, попередньо поклавши під нього шматочокпапірця, це допоможе не подряпати при знятті стрілок. 8.Світлодіоди куплені в радіо-магазині по 0, 66 у.О. За штучку.
Світлодіоди можуть бути різних кольорів. Нас цікавлять тількибілі.
Ось оригінальний розмір встановлених світлодіодів. 9.Червоним кружком і буквою К, позначено полярність (мінус). (рис8)

малюнок 8

10. Ось фото для прикладу:Світлодіоди у стрічці (модель5060) та мобільному телефоні. (рис 9)

малюнок 9

11. Нас цікавлять десять світлодіодів змальовані червонимикружками. (рис 10)

малюнок 10

12. Після припаювання кожного світлодіода перевірялася йогопрацездатність. b> (рис 11-14)

малюнок 11
малюнок 12
малюнок 13
малюнок 14
> 13. Загальний і добовий пробіг, чомусь опинилися всиньому квадратику. (рис 15) (рис. 15).
Ось готовий результат. (рис 16-17)
малюнок 16
малюнок 17
і фото були взяті із сайту
forum.opel-club.ru/index.php? showtopic=80460
Автор виконання
motonik (микола)
forum.opel-club.ru/index.php? showuser=52758
