Чогось згадав, вирішив поділитися…
Періодично вискакують пости з підключенням rem підсилювача то дозапалювання, то до плафону, то ще кудись.
Зробив собі інакше, і Вам рекомендую:

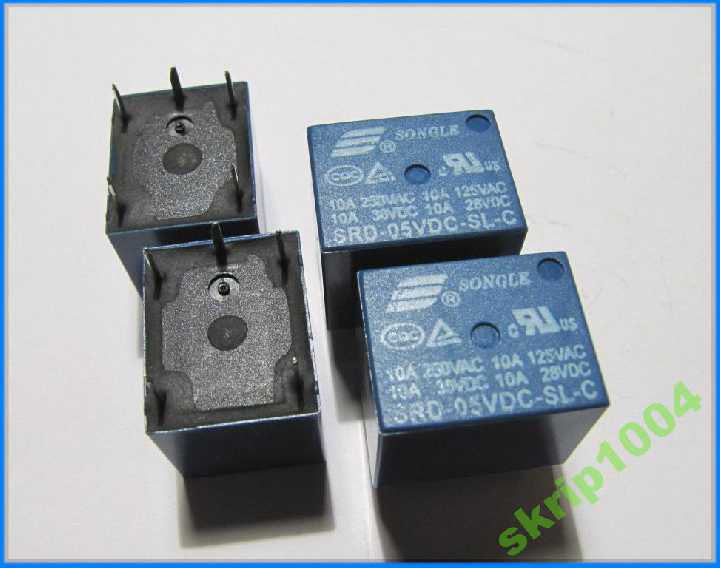

Купується реле 5ти вольтове
Підключається до живлення юсб порту

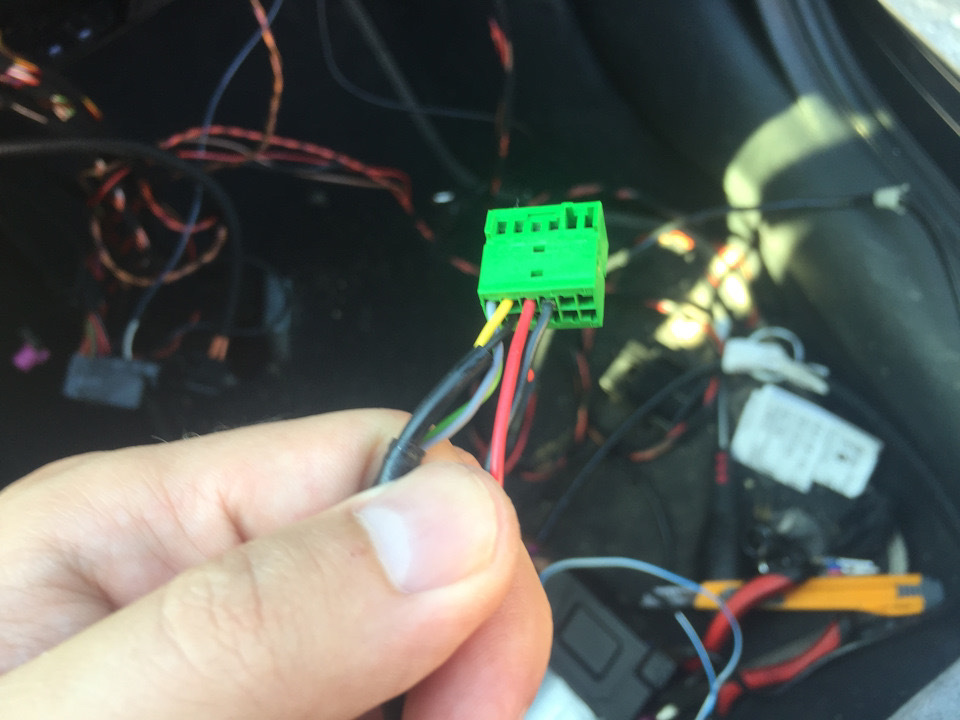

Пін 3, 4, в зеленому роз'ємі квадлока.
Або на самому юсб порті.
Два НР контакту реле, тягнете з усіма проводами допідсилювача.Підключаєте ці два проводи до +12 і rem.

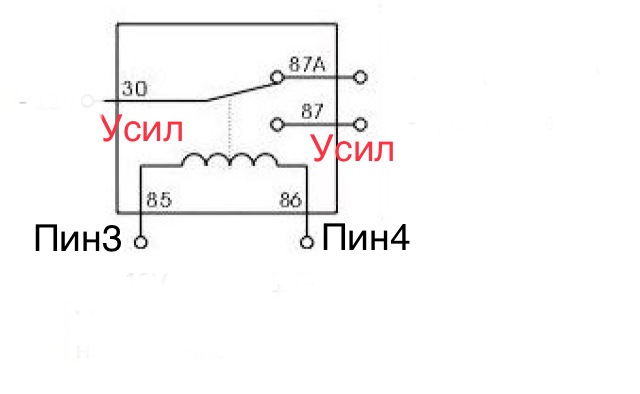

Схема контактів реле.
У різних реле, розпинування може бути різним.
Маючи тестер можна продзвонити їм розпинування.
На вимірювання опору.Миряем.Ті 2 контакти де опір показує 100-500ом.Це котушка.Ці контакти до зеленого роз'єму.
Припаятися до цих контактів. Цей момент) опір інших контактах. 2контакти на яких опір 0 при підключених батарейках, і немає опорупри відключених батарейках, це і є потрібні для підключення допідсилювача.
Цим способом можна з'ясувати розпинування будь-якого реле.Релепотрібно 5 вольт! Тому 3 батарейки послідовно, його включають. Колиз'являється харчування на юсб порті (а з'являється за пару сік дозапуску магнітоли), включається підсилювач.
Релюшка споживає 10-30 мА (завтсимості від мініатюрності). Портрозрахований щонайменше на 1А. Магнітола її (релюшку) непомітить.
Як то так!
П.С. Доповнення.
Як підказав товариш Paradist, можна спробувати rem підсилювачапідключити безпосередньо до червоного дроту, в зеленому роз'ємі.Залежно від внутрішньої схемотехніки, може виявитися, що Вашсаб/усилок може включатися від цього сигналу. Мається на увазі, щоможе виявитися, що підсилювачу може вистачити 5вольт для включення.Тоді ніяких релюх городити не потрібно.

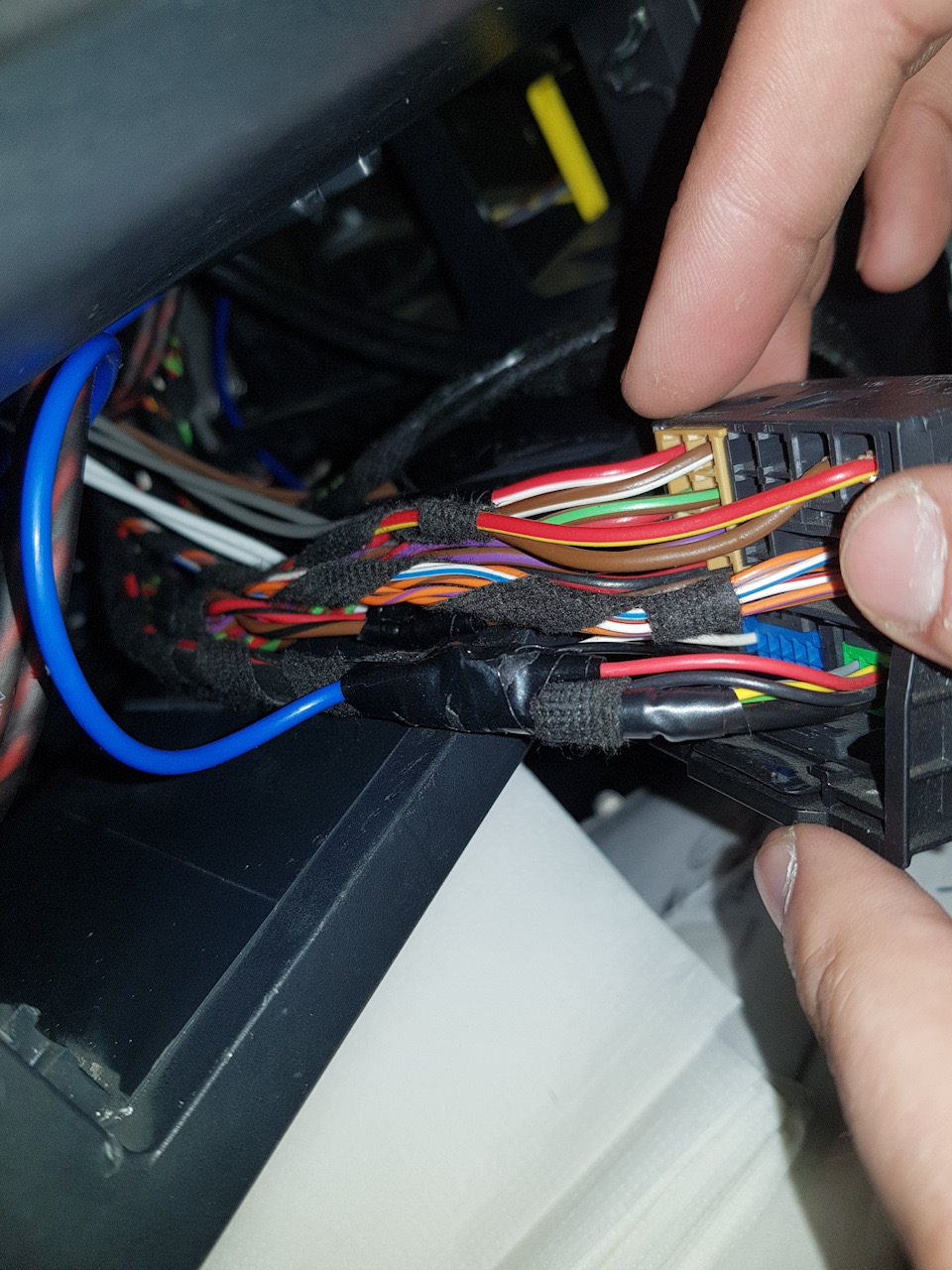

Спер фотку у Paradist
Треба перевіряти!
Коментарі14
У мене активний саб блаупункт включається з появою сигналу на акустичних проводах і відключається через деякий час після його відсутності. Невже немає підсилювачів з такою ж функцією?
Є не всі такі Мій активний алпайн, наприклад, таке не вміє (
Я просто знайшов контакт куди надходить харчування при включенні запалення і звідки пропадає після вимкнення і все. Жодних реле не городив. У БП є запис, якщо цікаво. Працює все чітко і АКБ не висаджує
Магнітолу можна включити без АСС, і в цей момент усилок не працює ... Упс ...
« Так само з'являється при включеній магнітолі і пропадає через 5 секунд після її вимкнення» Помився я. У результаті живлення з'являється при включенні магнітоли. Без будь-яких реле.
Ось людина описав вище. Усил включається саме магнітолою. Незалежно від запалення і тд.
Прошу прощення. Ось «вирізка» з мого запису « Так само з'являється при включеній магнітолі і пропадає через 5 секунд після її вимкнення» Проте давно я це робив, забув уже 😁
ПочитавТак Ви підключилися до цього ж дроту, що і я! )Просто вийшло що Ваш саб запустився від 5в успішно. Я свій не перевіряв, запуститься чи ні. реле.А так так, логіка включення така сама як у Вас.👍

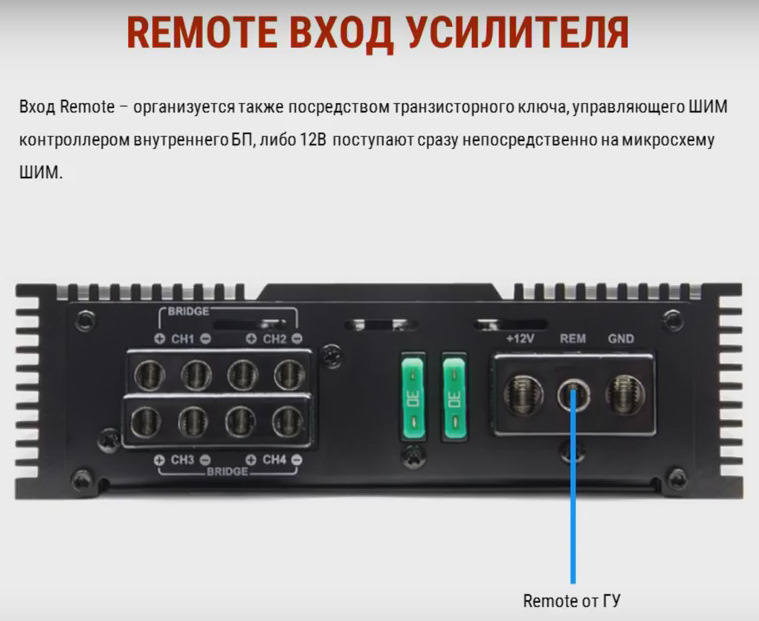

А взагалі багато підсилень можуть включатися за високим рівнем. Без будь-яких Rem входів. У мене так helix включається.
Раніше теж думав де взяти Rem. Банально підключив через триконтактний тумблер з підсвічуванням. Харчування до тумблера взяв із запобіжника. Вимикати не забуваю. Мене все влаштовує =) А за ідею спасибі!
А можна детальніше, хоча б зі схематичним малюнком який контакт реле до якого піну юсб і підсилювача чіпляти?
Додав до у.
А з тих, які на підсилювач, який на 12в і який на rem? Чи не має значення?
Без різниці
