У минулому записі я розповів про встановлення ГУ в Mazda 6, а в цією розповім про встановлення задньої камери.
коректив у цей процес... Отже, поїхали...
вихід підписаний як "Camera 1".

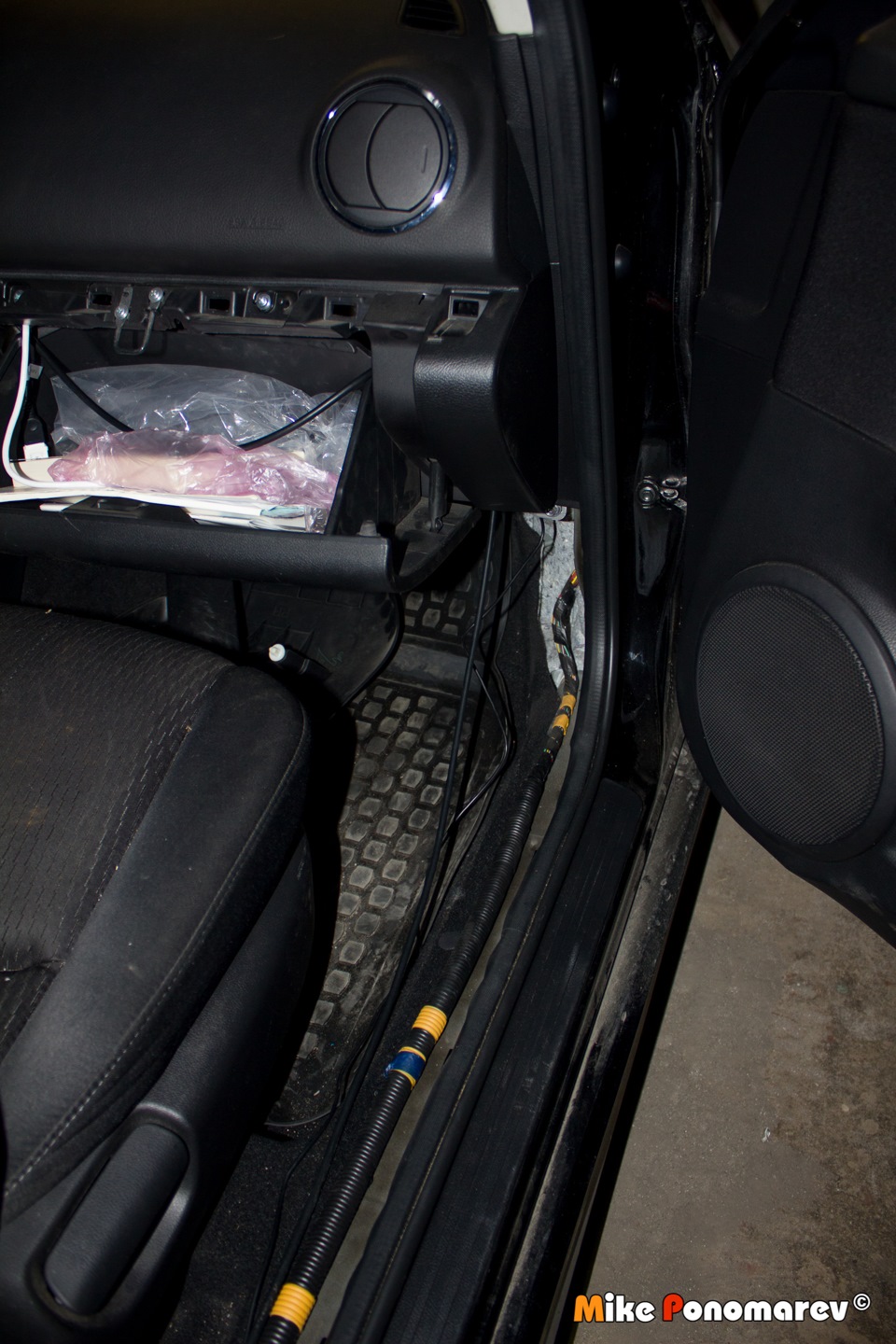

Розбираємо передній поріжок (звичайні клямки, просто тягнемо насебе) і з бардачка закидаємо туди наш дата кабель:
Потім точно так само розбираємо задній поріг…
Оп, почекайте! Що тут у нас?
Чесно, розуму не докладу як туди потрапили ці 5 копійок.
Добре, тема серйозна.
Зосередилися, їдемо далі…
>
Після того, як зняли пластикову панельку з заднього порога —прокидаємо кабель через центральну стійку.
У кого кабель "звивається" …
раджу пограти в "рибалку":провід примотуємо ізолентою до сталевогодроту і проштовхуємо через стійку (прийом дуже поширений, протедеякі не знають, ... Без нього я б не поставив передню камеру).
<Далі переходимо до багажника. Знімаємо обшивку багажника, закидаємодата кабель через заднє сидіння.
Пардон за дуже брудну машину… Дата-кабель вже в багажнику, тепертреба подумати про харчування і про з'єднанні з камерою.
У лівій частині багажника є технологічний отвір, закупоренийгумовою заглушкою. Знімаємо і закидаємо із зовнішнього бокуавтомобіля проводку від камери:Далі беремо фішку з лівого боку ідивимося звідки бере живлення задній ліхтар.
Врізаємося в проводку і припаюємо проводи камери, що живлять.
Далі два варіанти. Можна просто витягти плафон підсвічуванняномера та вставити туди блок камери. Цей варіант мені неподобається тим, що камера знаходиться збоку. Щоб було все по фэншумені на очі потрапило кріплення для третього плафона підсвічуванняномера. Знаходиться саме по центру! Те що треба? Так, те, що треба! Тепер треба подумати про кріплення камери. Під руку потрапив шматоколіту. Робимо із нього майданчик для камери. Розмічаємо нашвидкуручі робимо отвори:
Затем доводим до совершенства напильником и примеряем камеру:
Села отлично
Крепим камеру к площадке стяжками. Тому, висвердлюємо отвори підстяжки, перевіряємо все ще раз … і фарбуємо :) Ось така вийшлаплощадка Між олітом і пластиком корпусу я підклав тоненький шаргуми. Стягнув трьома стяжками, закріпив гвинтами та гайками…
Приношу вибачення за якість фотографій. Було пізно, відвертохотілося додому, поїсти… фотографувати вже не було бажання (та йтільки телефон під рукою був), але думаю все й так зрозуміло.Плівку я зняв в останній момент. Коли перевірив що все міцнозакріплено і працює =) Доберуся з дзеркалкою — сфотографуюрезультат детальніше. Ну і на цьому все! Приступаю до вибіркифотографій з інсталя передньої камери та написання статті. Неперемикайтеся :) Якщо комусь щось не ясно — питайте, постараюсявідповісти. Пишу зараз (о 2 годині ночі) сидячи на роботі в деньрелізу.
Коментарі20
ще питання виходить ти перед і зад камери підключив до одного тюльпану з магнітоли через розгалужувач? і задня включається з вкл задньої передачі. а перед з кнопки?
і ще питання а чи можна реалізувати пріоритет у передньої камери з кнопки коли задом здаєш? тобто задню вкл камера зад активувалася кнопку затис показує передня камера
Ем… можна, але доведеться заморочиться. Потрібно реалізувати перемикання відео джерела і замість дата кабелю задньої камери підсовувати передню. - то не треба, регік повинен бути окремий. Передня камера повинна бути чисто для паркування перешкодою! Д...
при паркуванні між машинами задом, щоб мати картинку кута переднього правого бампера з камери в правому дзеркалі. але це не ось вже яка необхідність але буває потрібна.
Для цього є спеціальні пристрої. Об'єднують до чотирьох відео входів і відображають на екрані в різних режимах (або все відразу, або кілька, або один). Наприклад www.ebay.com/i/111983599650
так зустрічав цей пристрій
Є більш дорогі варіанти з дистанційним керуванням та інтелектуальними режимами (працюють у парі з парктрониками). У китайців що завгодно нині є ) За своїм досвідом можу сказати що користуюся тільки камерою заднього виду. Не впевнений, що в наступне а...
на мазді дуже низький бампер і не відчуваю габариту. тому хочу поставити.
дуже цікаві у тебе пости
підкажи. якщо камеру запитати не від заднього ходу а від підсвічування номера. що зміниться? можна буде в магнітолі без задньої передачі як то подивитися зображення? камера ж через кан шину включається.
Зміниться час життя камери. Не рекомендується тримати її постійно включеною. Без включення задньої передачі через штатний роз'єм для камери - ні, не вийде. Сигнал по Can шині лише запускає відповідний додаток в ГУ і приглушує звук. Далі йде голий обм...
Питання чи налаштовував ти в магнітолці що-небудь? За ідеєю задню вмикаєш і вона повинна заробити. Треба простягати
Нічого настроювати не потрібно. CAN шина повідомляє про включення задньої передачі і запускає лінійне захоплення даних з камери. У свою чергу, камера отримує живлення від заднього ліхтаря.
ти користував магнітолу до встановлення камери? При включенні задньої було щось?
Підключив без камери, спробував - все працює, потім підключив камеру. При включенні задньої відразу темніє екран (запускається додаток для камери).
у мене не запускається програма... А що за програма?
Приховане, вшите в прошивку. Вручну, здається, немає можливості запустити. Є у мене підозра, що ти не спаяв між собою дроти REVERSE.
які проводи паяти? 0_о за схемою є гніздо g03.s.alicdn.com/kf/UL81F…eae17f892f053c5243e651fb0
Магнітола ж повинна знати, що була включена задня передача? ;)Правильно, повинна. Від CAN декодера йде провід REVERSE. Такий же провід йде і від ISO роз'єму. Їх потрібно з'єднати разом. AMP TURN. Я в БЖ це описував.
