Сьогодні вдалося замінити по швидкому приладову панель, на панель зтахометром. Оскільки сам електрик, то праці в підключенні невиникло і пішло на всі 1.5 години! Але і подивився за одне і яклюди встановлювали! щоб було швидше і без косяків :) Знайшов і схемупідключення проводів, перевірив ще раз і вперед ставити.провід!
Ось схема за якою я все підключав (продублюю):
Без тахометра:
<
1. АКБ (-)
2. Підсвічування; Ремені (+)
5. Паливо (+)
6. Стрільні прилади; Ручник; АКБ; Олія (+)
7. Приладу (+)
8. Олія (-)
9. Ручник (-)
10. Стрільні прилади; - Підсвічування (-)
11. Підсвічування (+)
12. Повороти (+-)
13. Повороти (+-)
З тахометром:
1. Стрілочні прилади; Тахометр; Підсвічування; АКБ; Олія (+)
2. Паливо (+)
3. Температура (+)
4. Тахометр (на котушку запалювання, зелений провід) (+)!
5. Стрілочні прилади; Підсвічування; Тахометр; Далеке світло(-)
6. Підсвічування (+)
7. Далеке світло (+)
8. Олія (-)
9. Повороти (+-)
10. Повороти (+-)
11. Ручник (-)
12. АКБ (-)
Вийшло так:
1-6
2 -5
3-7
4-котушка запалення (+)
5-10
6-11
7-3
8-8
9-12
10-13
11-9
Не знаю як у кого, а у мене всі кольори проводів збіглися один водин! Нумерація проводів у роз'ємі зверху донизу! На даний моментпідключав без паяльника і пробно, тому не відрізав 2-й роз'єм, будечас приберу зайвий роз'єм, пропаю все і в термоусадку всідроти.
Висловлюю подяку lolamw Панель приладів і не тільки! Ідякую всім драйводчанам за подібні теми! вони полегшили меніпрацю!
Загалом усім дякую і весь процес на фото.

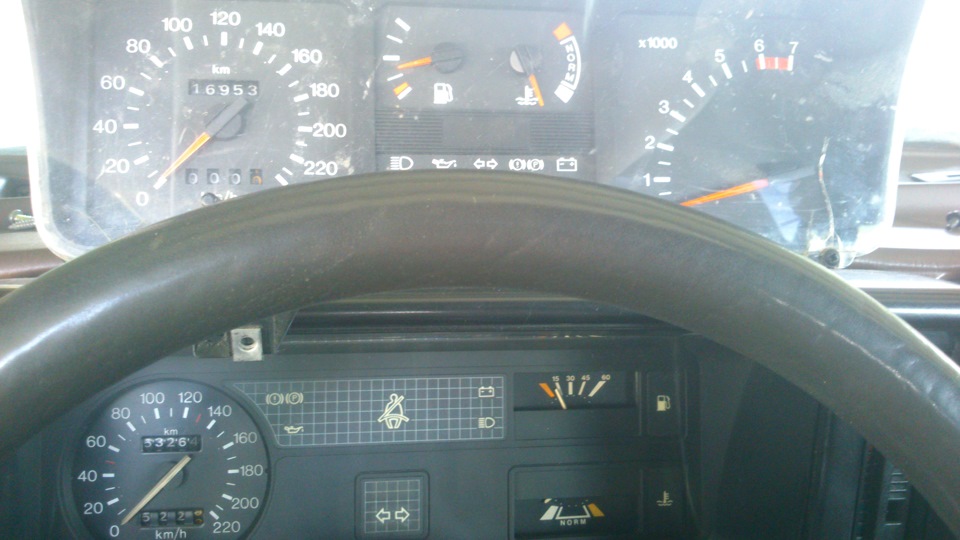

Було

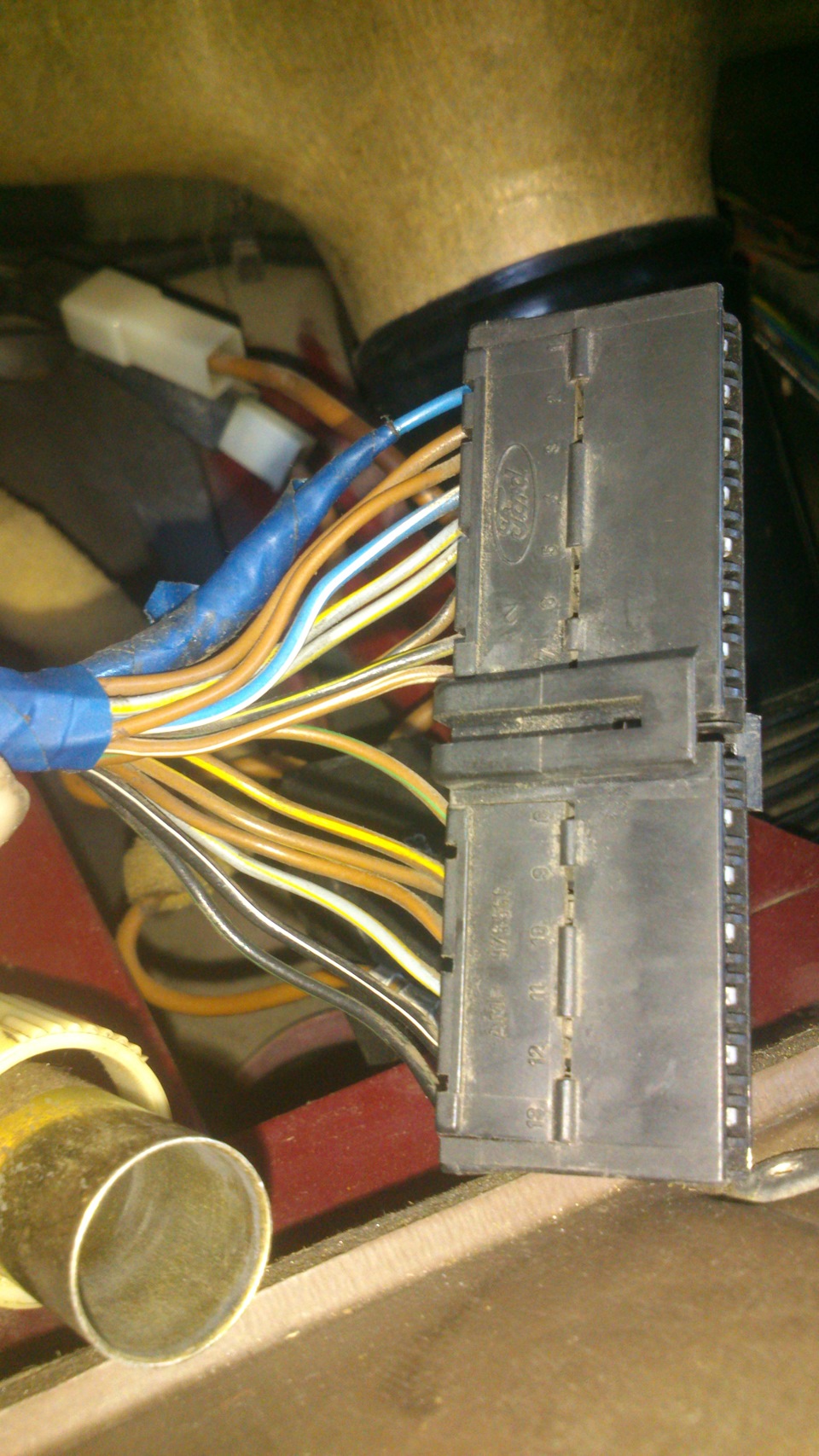

Старий роз'єм

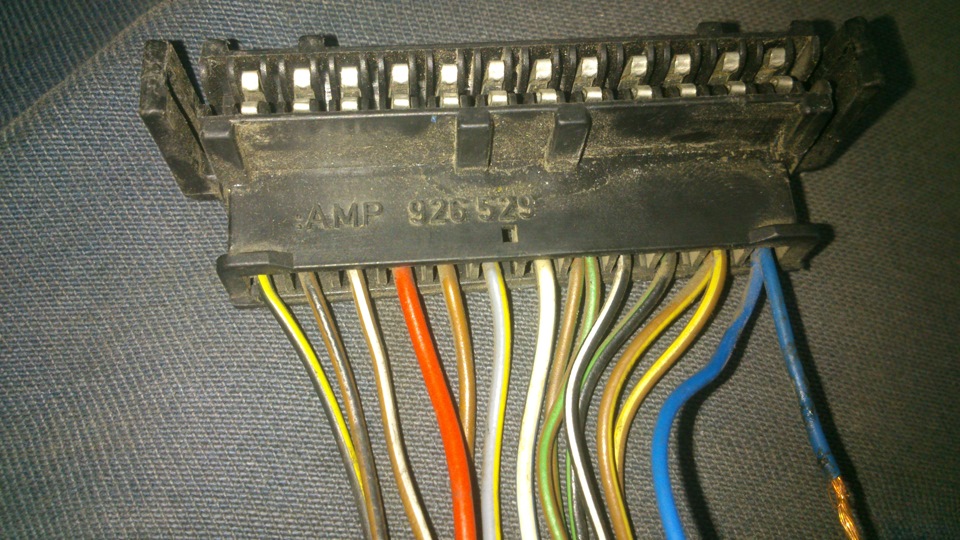

Новий

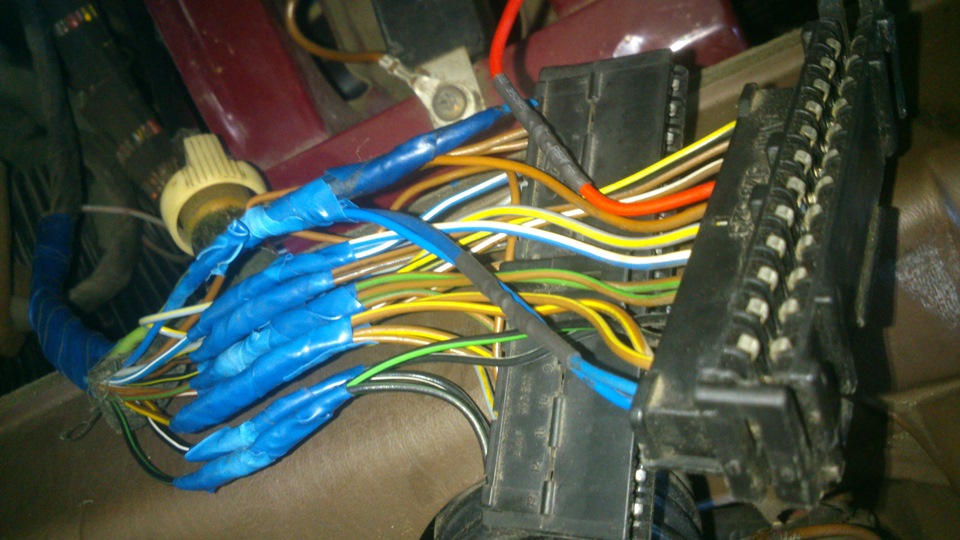

Підключив

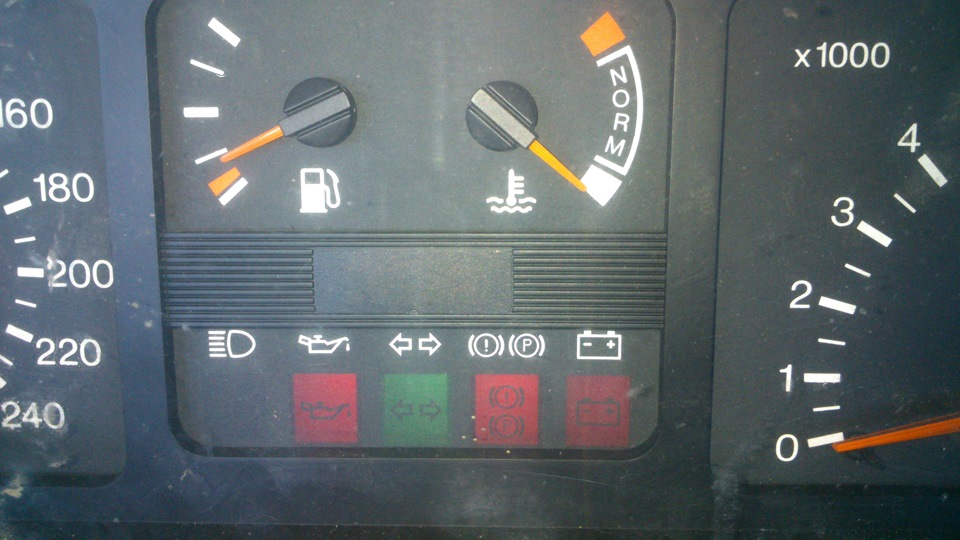

Всі лампи працюють як треба (ледь спіймав повороти на фото)
Готово
Завів:1000 об/хв і майже 4 кг олії
Працює :)
Загальний вигляд
Коментарі4
Привіт, вчора теж міняв у себе панель приладів на панель з тахом. Точно як збіглися кольори проаодів вже всі працює і світить крім лампи АКБ і ручника. Підкажи що пропустив може мінус десь не дав?
Так по різному може бути, може десь на початку мінус відкручений від маси, може в самій приладці пошкоджена доріжка мінуса, може лампочки перевірити? Подати через лампочку на контакт 11-12 плюс, якщо лампа засвітиться значить нюанс у приладку, як то так
а якщо у мене 1 роз'єм, чи можна все це зробити на 1 або тільки на 2 роз'єми? щоб тахо працював
можна звичайно на один зробити, другий у мене залишився як варіант якщо не вийде з новою приборкою, його приберу в подальшому. але все зрослося відмінно і другий роз'єм не потрібен він для старої приладки. робіть все згідно з моєю розпинкою
