Всім доброго часу доби! Переходячи на інжектор назріло питання прозняття бака і додавання в нього трубки для бензонасоса, а значитьраз бак знятий - то я міг подивитися що відбувається з датчикомбензину, і чому він бреше!
Зняв я його без проблем, розібрав, а там пропилені доріжки іприродно немає контакту :( Вирішенням проблеми стало зміщення платидатчика на 1.3 мм у бік осі рухомого контакту! Ідея прийшла самасобою після Нещодавно переглянутих ремонтів витратомірів- (спасибітим хто писав подібні теми)
І так, розібравши датчик я відзначив положення плати наконструкції, потім висвердлив заклепки, розширив отвори кріплень інаправляючих платформи плати у бік осі рухомого контакту Приклавплатформу з платою, встановив рухомий контакт, я переконався, щоконтакт рухається цілими доріжками і має контакт, після чого я залюмінієвого дроту перерізом 4 кв/мм зробив заклепки і приклепавплатформу, потім зібрав датчик у зворотній послідовностірозбирання.

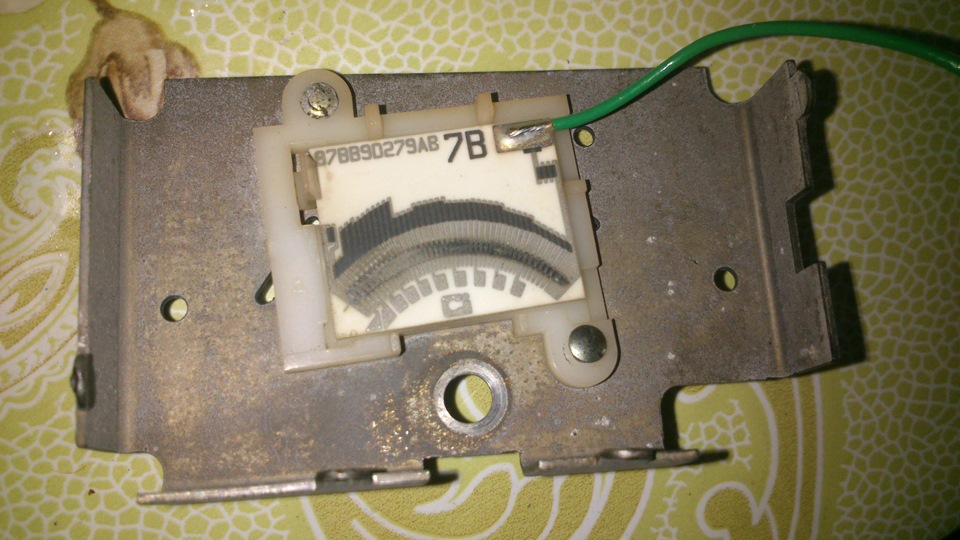

Розібрав

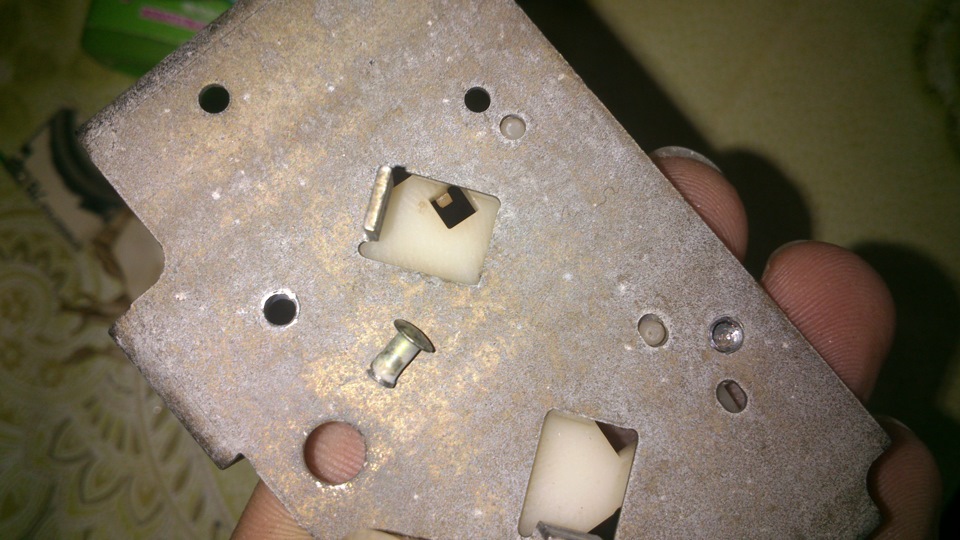

Висвердлив заклепки

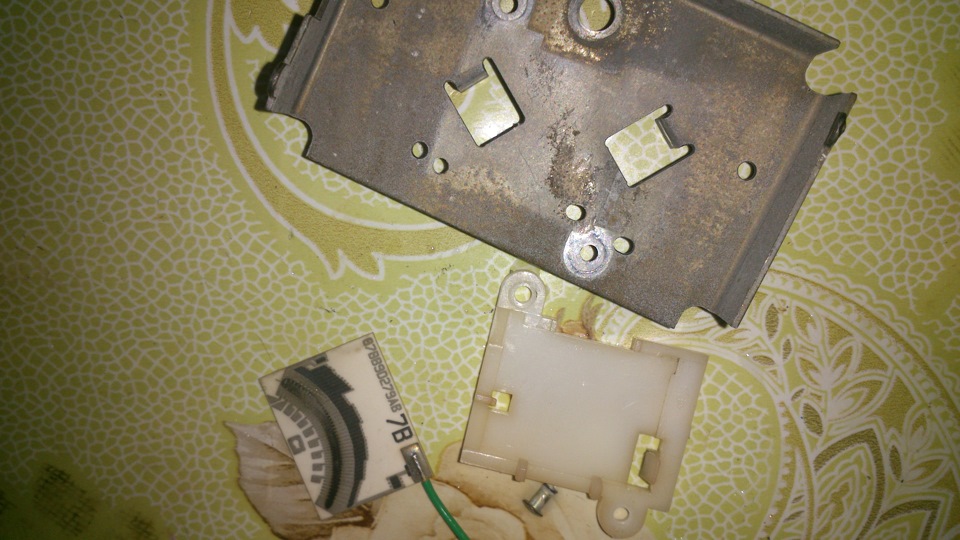

Все розпалося

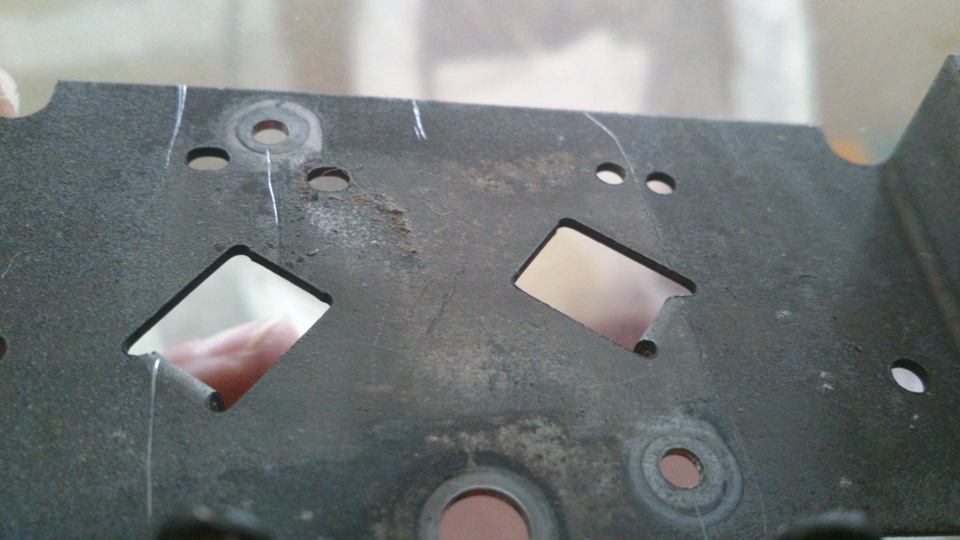

Обкреслив плату та напрямки куди розширити отвори

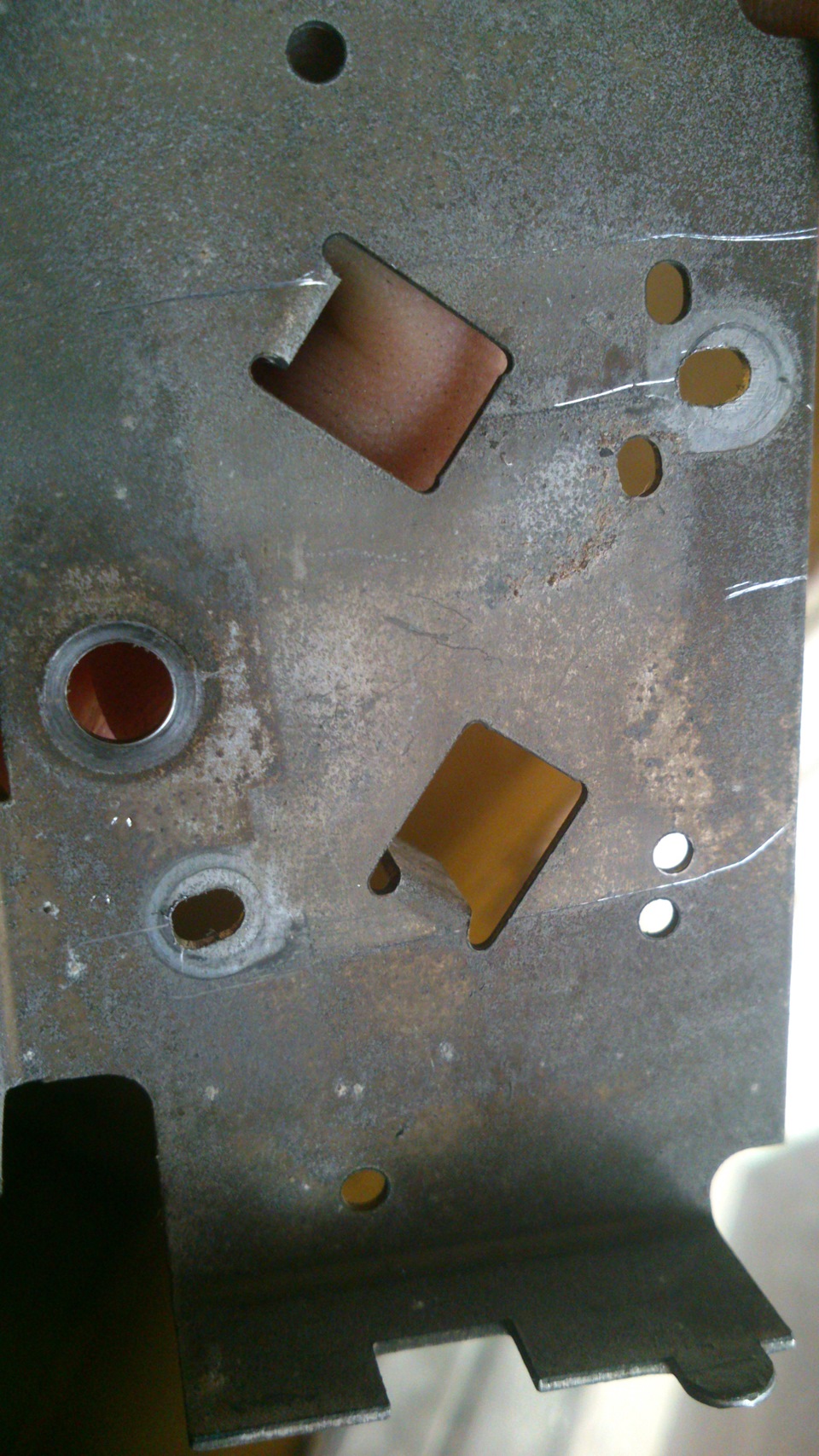

Розширив отвори зробивши їх овальними- з ліво внизу та з правовгорі
На 1.3 мм опустив плату
приміряв
Зробив заклепки
Приклепав
Зворотний бік
Встановив рухливий контакт
Скрізь стосується цілої частини
Зібрав
Датчик має опір:при повному баку 29 ом, а при порожньому 170 ом.Також собі зняв розміри плати, доріжок і опору все, щоб матиможливість зробити плату самому на мікро-складання опорів. Так, щена платі є номер (878890279ав 7В) кому цікаво можна пошукати векзисті або на просторах інтернету :)
Всім драйву та дякую за перегляд!
Коментарі20
Хороша тема. Молодець. Все розумно. У самого така проблема. Показує або більше 40 або менше 15, а між цими відмітками просто падає стрілка вниз. Приловчився вже якось, але хочу все ж таки зробити за розумом. Купив би датчик , Але немає їх. Дефіцит. Г...
Дякую за похвали, якщо чесно самому страшнувато було щоб не зіпсувати, надивився як люди ці речі псують у момент.
Молодець! Руки золоті! Дякуємо за огляд!
Дякую ) Радий якщо запис у нагоді )
А цей датчик працює за принципом як потенціометр? У мене ці доріжки повністю протерті з корінням, як не рухай вже не че не працює, я думаю якщо при мудрому потенціометрі припаяти поплавець до крутилочки послабити її, за ідеєю повинно працювати, тільк...
Та все правильно і це безпечно, але є одне але! через кожні 5-4 ломелей змінюється опір між кожною ломелькою, 5 ом 7ом 10 ом, так що тут потенціометр не схожий, або лагодити або робити на мікроскладанні опорами
я теж так робив, ну майже так )
Добре, що було куди зрушувати плату )
та так
Ой біда з цими датчиками... Молодець!
Дякую ) біда більше з фінансами ( можна було б поставити безконтактний датчик положення дрос. заслінки з ланоса
Та так, часи неспокійні...
Зараз собі зарядне для акумулятора роблю чергове на теристорі 0-10 А регулювання буде.
Так ти радіоелектронщик теж! Молоток) Я теж, трохи, хоча давно нічого не збирав) Останнє дітище - металошукач)
Клас! я теж хотів зробити його, але руки не доходять!
Але як для серйозного пошуку (монет) краще взяти щось заводське, типу Garrett ACE 250, там процесор і дискрим нормальний) А тут аналог, два тони колір і чорний, хоча якщо призвичаїтися, можна дуже успішно шукати по війні і металобрухт (на ура), для м...
Класно змусив, але може заморочитися і зробити вже електронний, безконтактний. Він вже ніколи не зітреться, ну як при переробці витратоміра, всі частини, що труться, забираються?
Згоден !Мега ідея! Взяв на замітку, дякую ) просто ще бабосики не заплатили от і викручуюсь як можу )
А от скажи як міряв опір -? Для виготовлення електронного варіанту треба знати опір між проводом на стрілку і масою при порожньому баку і при повному. Як це поміряти? , Але як це в житті втілити-? Зараз рідко хто повний заливає. в баку тримаю 5літрів...
Рухливий контакт ходить абсолютно по всіх ламелях, зверху на них нанесено опір, в низу плати є контрольні точки для виміру опору так як воно різне у кожної групи ламелей, я заміряв між кожною ламелькою та групами все збіглося, на порожній та повний б...
