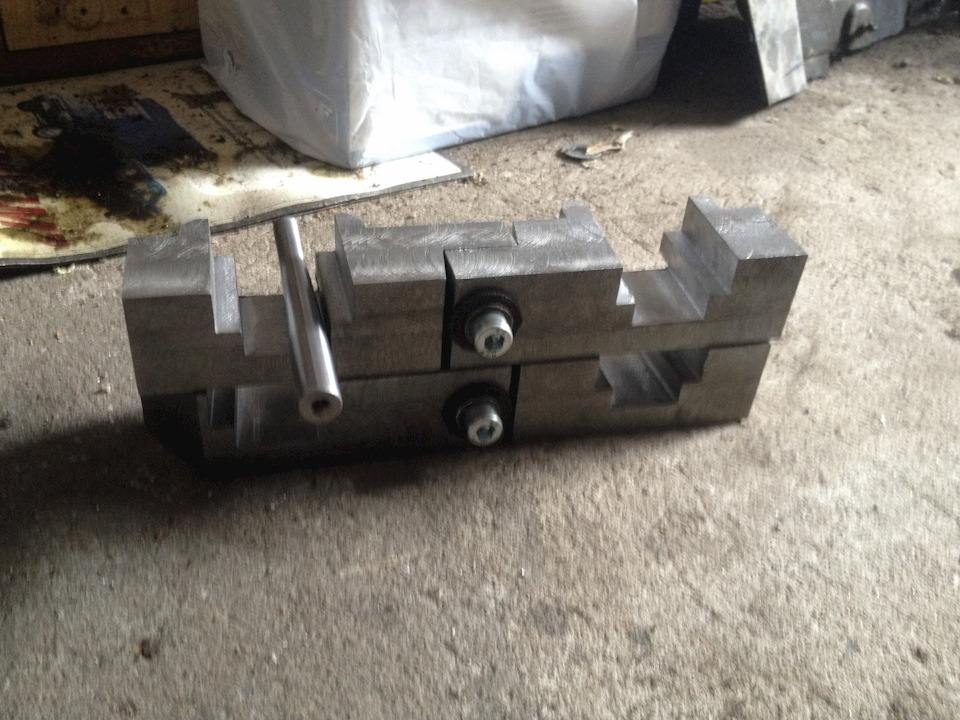

Ось так вийшло за цими кресленнями
На численні прохання викладаю креслення:

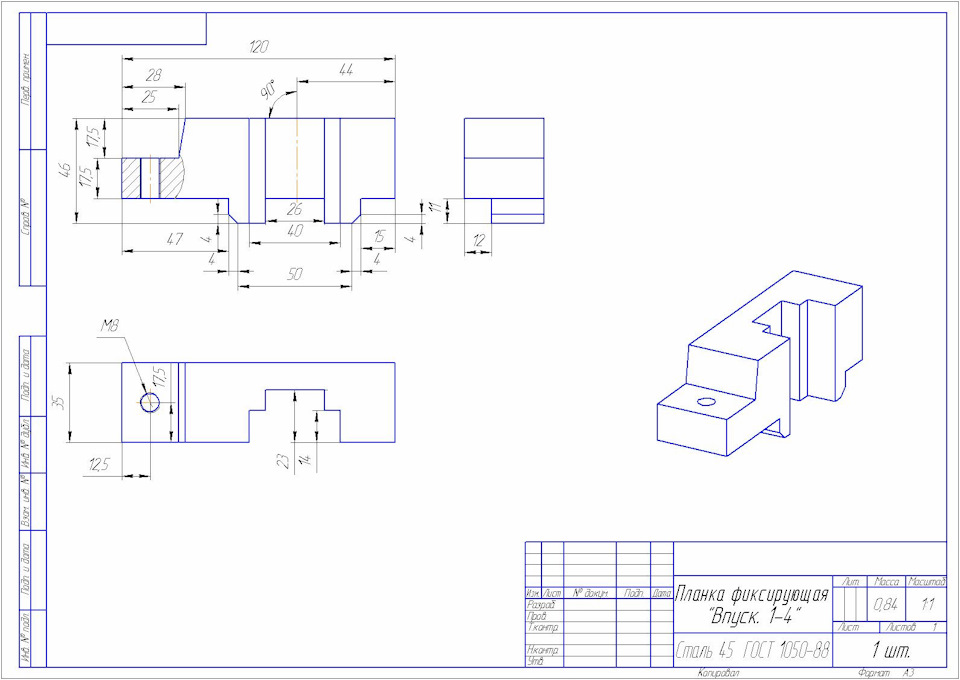

Планка фіксуюча Впуск 1-4 (0 градусів)

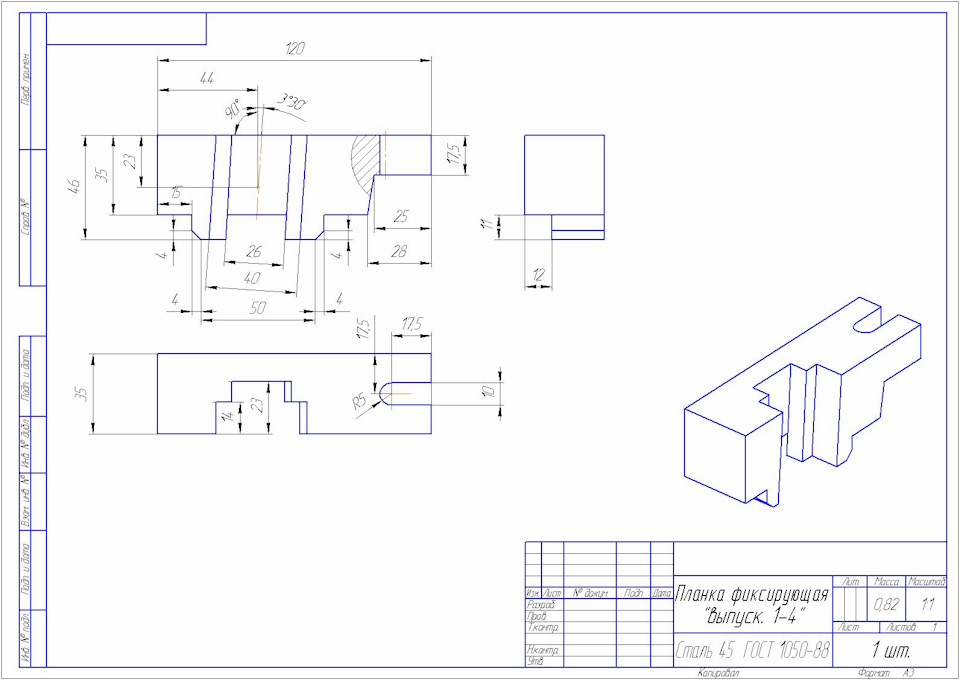

Планка фіксуюча Випуск 1-4 (3 градуси 30 хв)

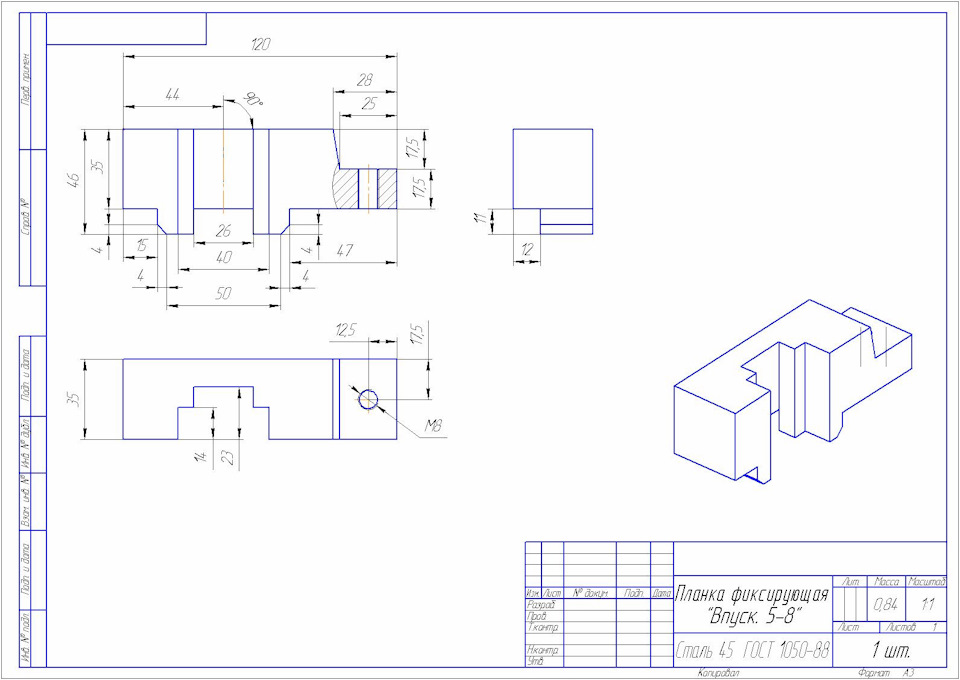

Планка фіксуюча Впуск 5-8 (0 градусів)

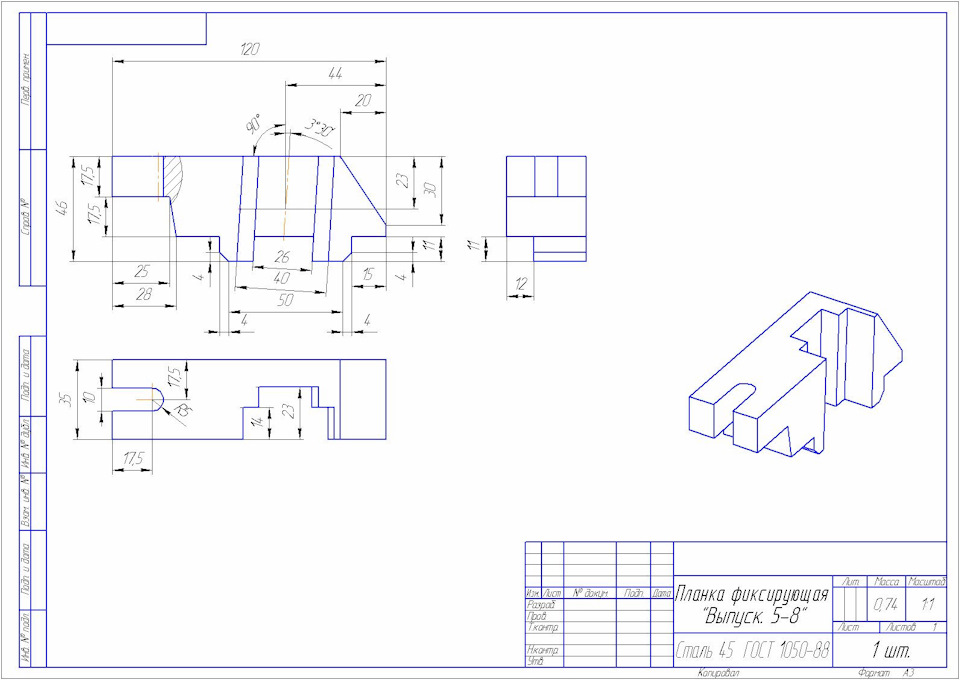

Планка фіксуюча Випуск 5-8 (3 градуси 30 хв)
Сервісний натягувач ланцюга та фіксатор маховика Креслення "сервісний натягувач ланцюга і фіксатор маховика" не зовсім точний, діаметр фіксатора маховика на 8 походу по тому як на 9 завеликий, довелося сточувати до 8ки, і різьблення не M21x1, 5 а M22x1, 5 осьтрохи змінений креслення. Змінений діаметр фіксатора з 9 на 8 ірізьблення не M21x1, 5 а M22x1, 5
Коментарі20
інформація для всіх хто віддає ці креслення фрезерувальнику - КРЕСЛЕННЯ НЕ ВІРНІ. Є володарем покупного комплекту, так само в руках тримав ще один інший комплект фіксаторів m60/62 - зсув паралельності квадратного торця ВПУСКНОГО РОЗПОДІЛУ щодо площин...
Давно була витримка з ТІС, де було вказано, що нова версія має 0.5 градуса повороту впускних. Сам собі коли замовляв у фрезерувальника в кресленні вказав 0.5 поворот. А тепер ось хотів знайти цю інфу і ніде не можу знайти. Але це точно було .
Взагалі мене завжди хвилювало чому на m60 не зробили торці обох валів паралельно площині ГБЦ як на m50 та інших . Впускний ще добре. Але випускний зрушити на такий великий кут?
Може це з розряду детектора дурня ... якщо прийшов гарантійний мотор в якому всі вали стоять паралельно - значить в нього лазили ) ну так ... в рамках марення ))
Кидай сюди. Люди віддячать m.vk.com/4ertezhiauto?from=groups
Дякую за креслення автору. Я думаю на м 62 ту теж актуально?
Це і на TU
Одних планок щось замало буде. Потрібний ще фіксатор маховика у вмт і ця хрень, якій ланцюг натягувати)
Все є на схемі, уважніше)
Точно, пропустив я це)
Привіт !Не продаси їх ?Або можна взяти в оренду ?89788065575
Дай просто креслення будь-якому токорі і буде тобі щастя щоб не вигадувати головняк
З Будь-яким Токарем цей ти погарячкував
Ключове слово токар)))
Токар зробить тільки гвинт з гайкою. На інші деталі потрібен ФРЕЗЕРОВНИК!
ну потрібен так потрібен)), схема є, потрібно робимо, не потрібно, не робимо все ж таки просто
а з алюмінію планки вирізати можна?
у мене з алюмінію. сьогодні прийшли з пензи. чудово вийшли!
Чепочем?
4200р.
