Ремонт личинки багажника w210

Відновлююча сьогодні працездатність личинки багажника седанаподумав, може комусь буде корисно дізнатися як влаштовані їїпотрухи.

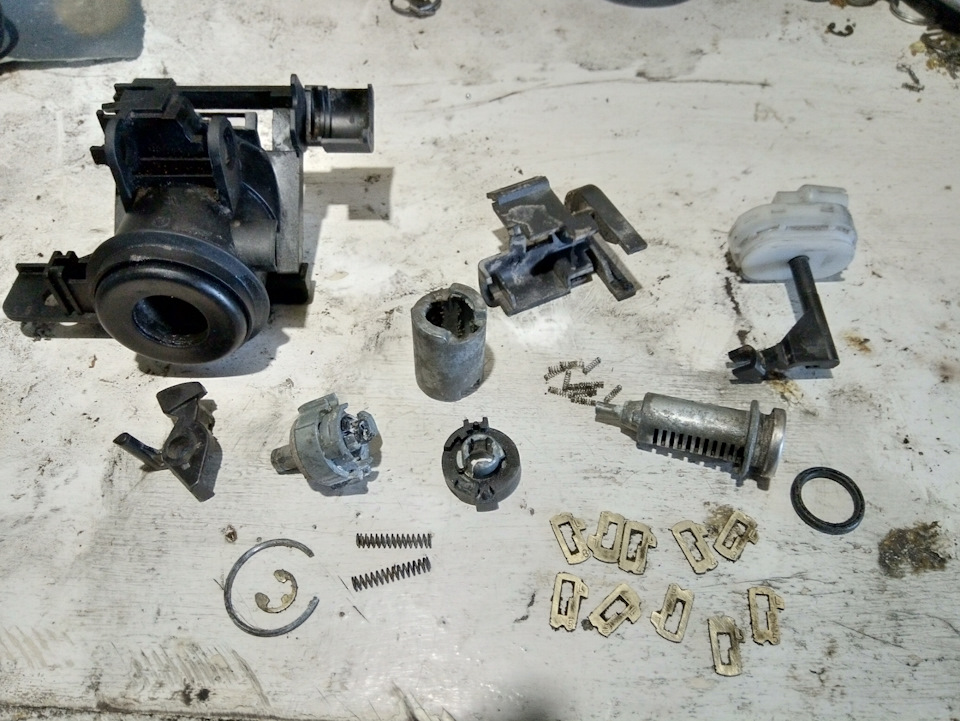

Весь механізм у розібраному вигляді (на прикладі седан до 97-гороку)
1. Демонтувати замок, відкрутивши два болти, від'єднавши повітрянутрубку і роз'єм кінцевика (на автомобілях після 97-го року)
< 2. Від замку від'єднати частину з кнопкою і личинкою відосновної платформи (тримається на трьох пластикових засувках)

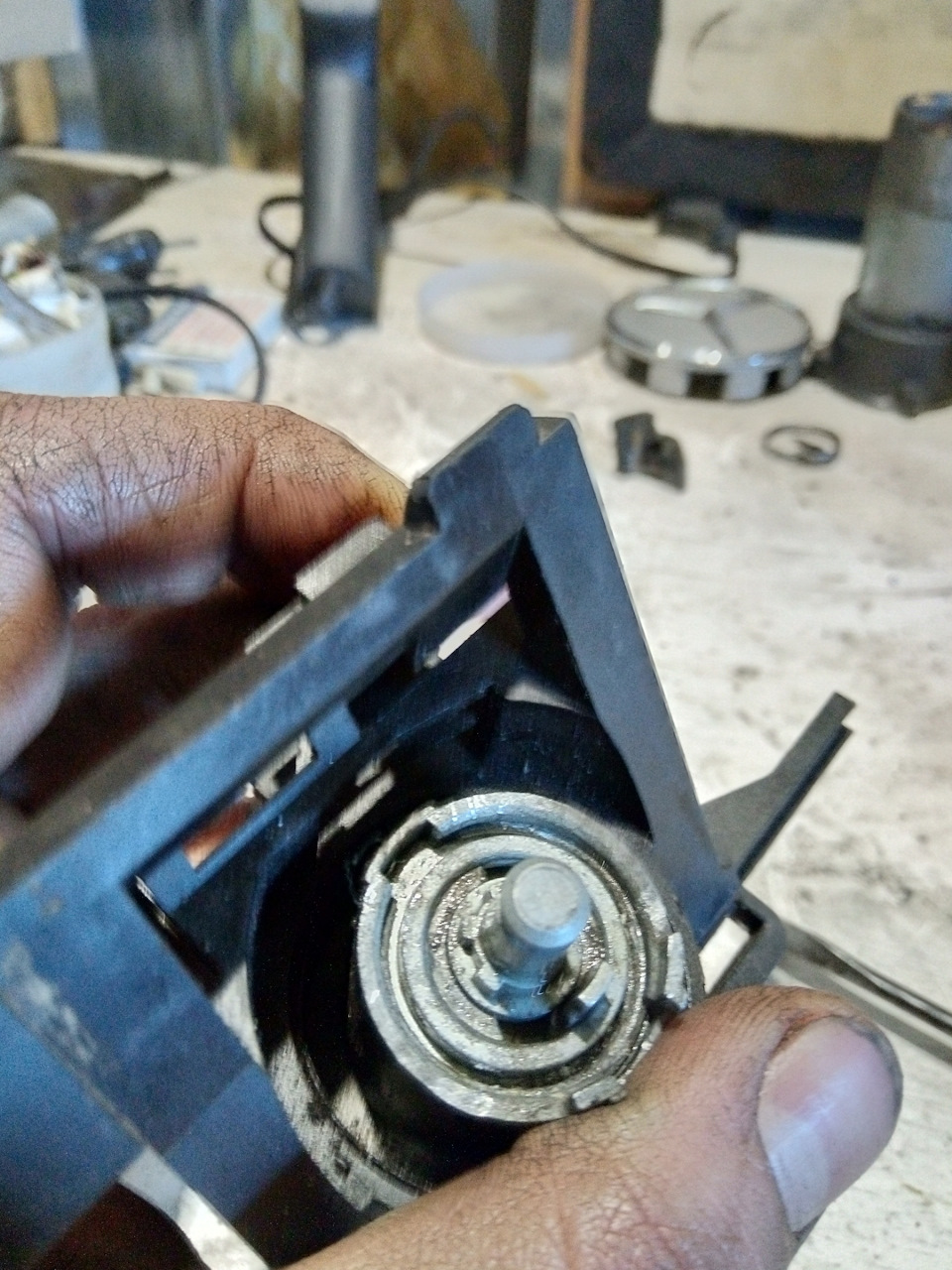

3. З тильного боку кнопки зняти маленьке кільце, кулачок, якийфіксувався цим стопорним кільцем (запам'ятати положення кулачка, щоб при складанні встановити його правильно)
4. Зняти велике стопорне кільце, яке фіксує механізм личинки вкнопці 5. Видавлювати личинку всередину кнопки (у не дуже запущенихвипадках достатньо тиску пальцем, в інших доведеться постукати полицьовій частині личинки чимось не дуже твердим, так як нержавіючасталь легко деформується)
АХТУНГ:весь механізм личинки складається з декількох частин і двохпружин, необхідно уникнути розлітання у всіляких напрямках
6. Розглянути в якому положенні що стояло і якими шліцями рухомічастини входили один з одним у зачеплення, запам'ятати
7. Витягнути личинку з обойми
АХТУНГ:латунні заслінки пружні, уникнути розлітання
8. Запам'ятовуючи порядок заслінок витягнути їх із личинки, акуратно витягти пружинки
9. Все промити від старої засохлої мастила з домішкою бруду такрихти окису алюмінію, заслінки посухати наждачним папером

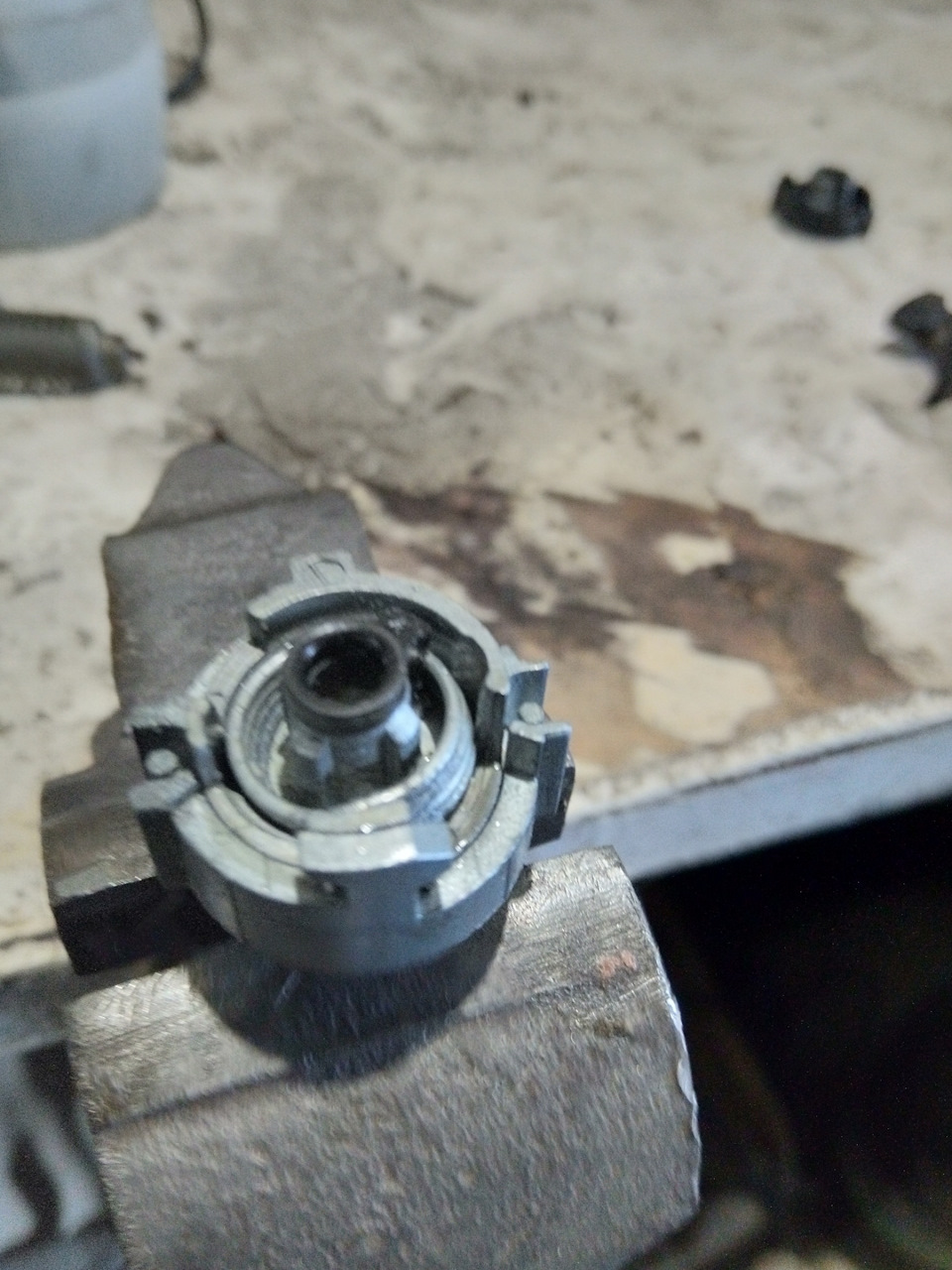

10. Розробити цей механізм, який фіксує положення личинки уположеннях відкр./закр.
Складові частини повинні легко обертатися десь на чверть обороту тау положенні закр. Фіксуватися з невеликим зусиллям
Я промиваю його гасом і змащую моторним маслом
АХТУНГ:уникнути розпаду його на частини, тому що всередині присутнікульки
11. Промиту личинку змастити олією та повернути пружинки іззаслінками на свої місця

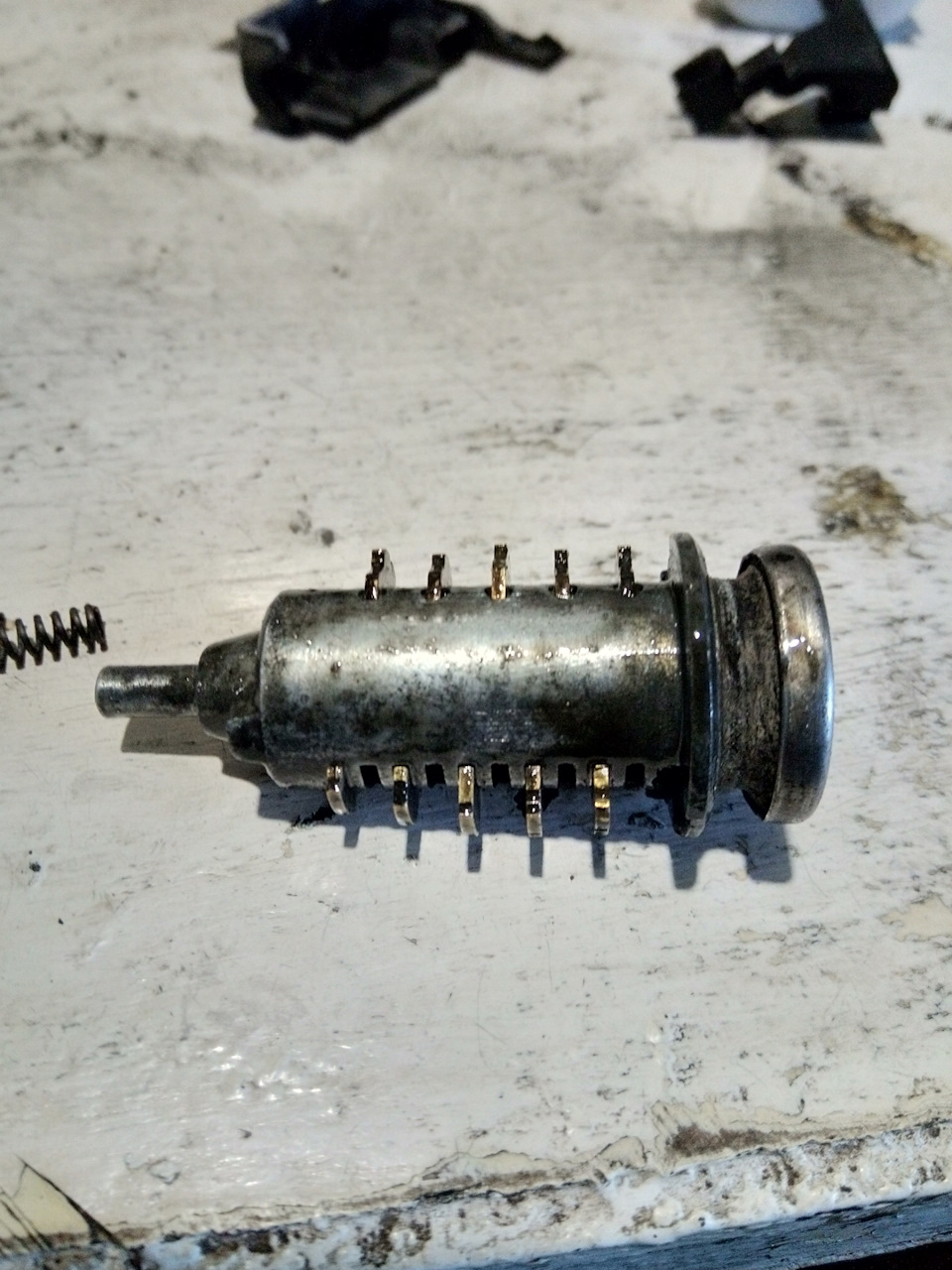

Личинка із заслінками
12. Вставити ключ у личинку

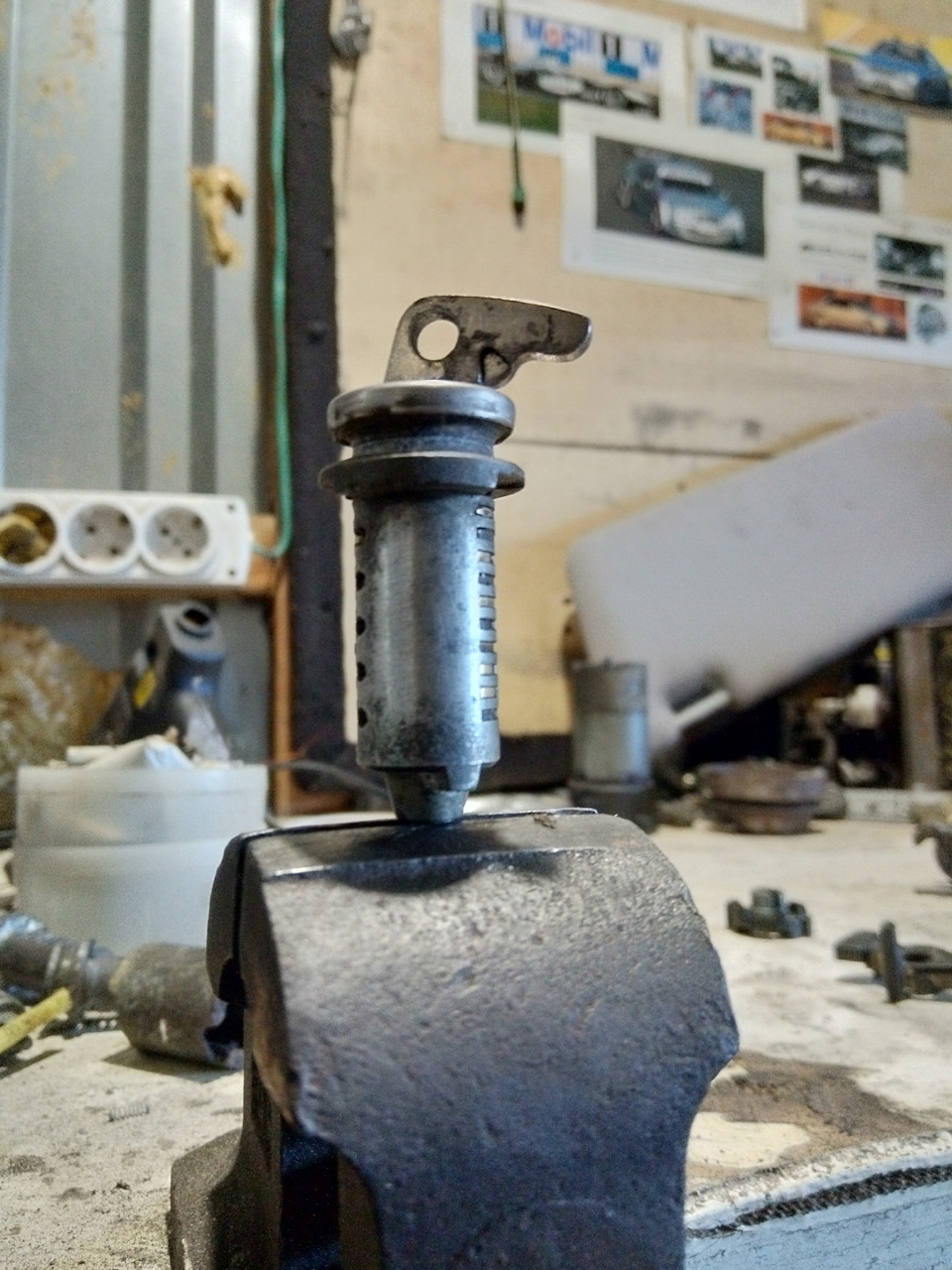

Якщо все зібрано правильно, має виглядати так

Личинку змастити густим мастилом і вставити в обойму, поздовжньо-поступальними рухами ключа розробити
13 . Все збирати у зворотному порядку, переконавшись, що всі шліцизбігаються

Профіт

П.С. Личинка універсала та дверна влаштовані таким жечином, відрізняється тільки механіка передачі обертання ключа назамок

Дверні личинки в розібраному стані
До 97-го року для демонтажу вибити два шплінти
Після 97-го провернути зовнішню частину і витягнути із зачепів
