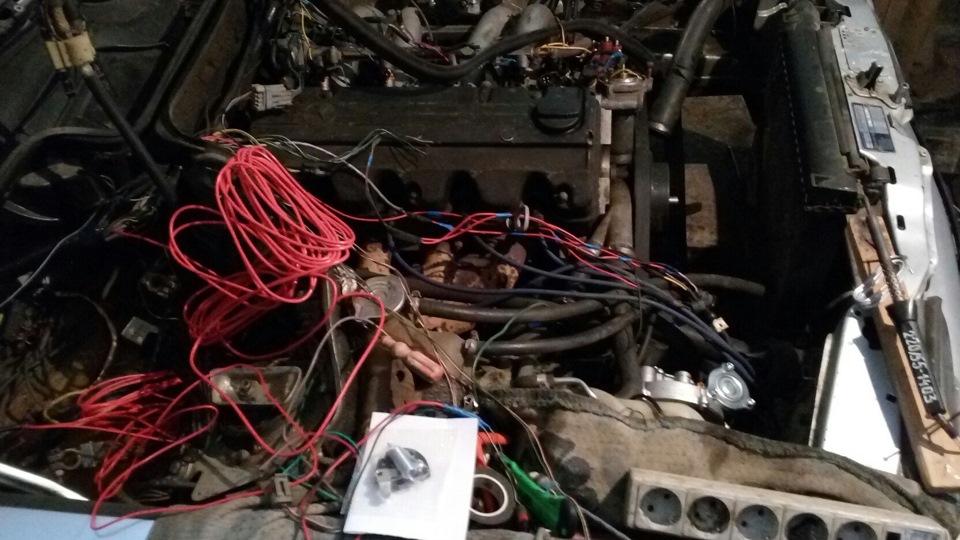

Дібрався я як на мене до найтяжчого, це проводка, але виявилосязовсім не тежело. Затарився негорючою проводкою 30м різногоперерізу. На вулиці -17, а я в гаражі, не далеко від буржуїчкиуселса і паяю.В гаражі йде близько +15)
2й день вже колупаюсь, мб завтра закінчу з проводкою. (після роботиструм у гаражі)
Підкажіть де в мерсівській проводці дріт тахометра обрив купусайтів, не можу знайти схеми проводки)

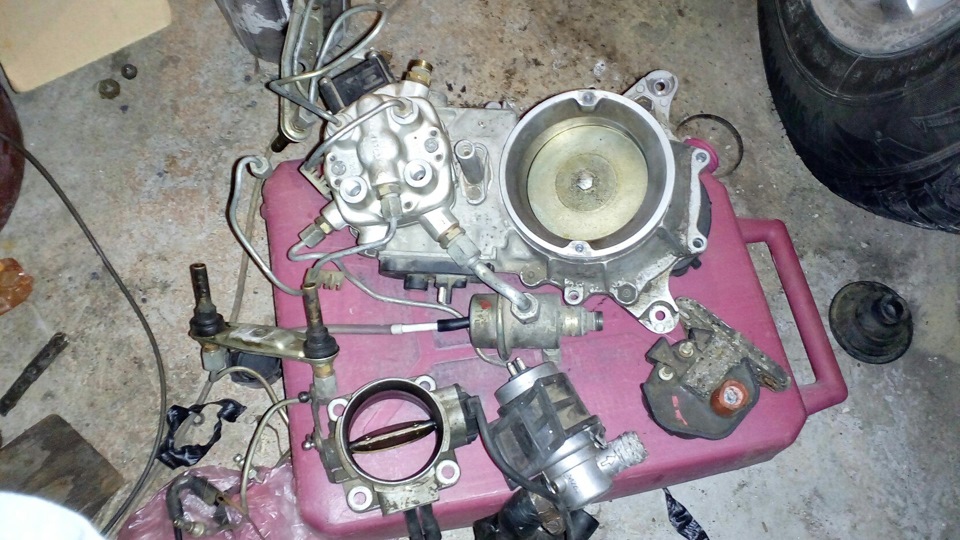

Продам свій старий КЕ в зборі + Котушка і дросель
< /
Отже маю встановлені всі датчики, Проводку з Січня 7.2 ( 16 кл), ігугл на допомогу мені)
Частину проводів довелося дорощувати, а частину переробити.запалювання з 16 кл на 8кл, Місце ДМРВ треба перепаяти під ДАТ іДТВ, під дросель роз'єм.
Таким чином почнемо.

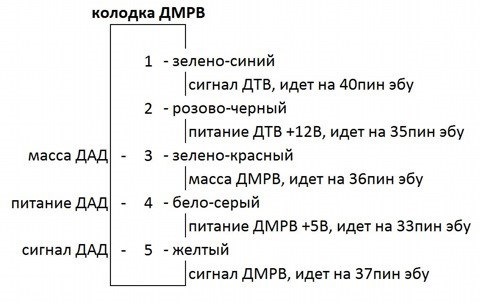

Переробка проводки з ДМРВ під ДАТ і ДТВ< / (у мене сенсу в одномукорпусі і дат і дтв)

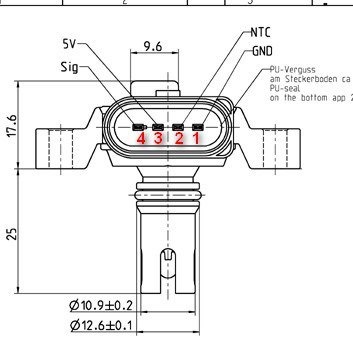

ДАД ДМРВ
1 - 3
2 - 1
3 — 4
4 — 5.

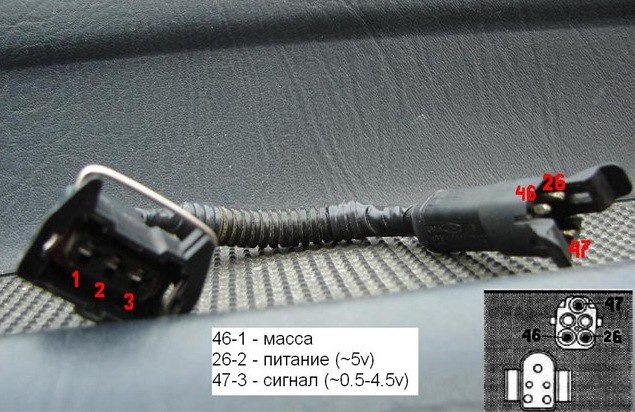

Перехід під дросельну заслінку (з Вазівкою на Газелівську)
за квітами
СБ - Харчування дпдз
ГО -ДПДЗ
З - Маса ДПДЗ
Далі переробка з 4х котушок запалювання на 1
4-СЧ
3-Бч
1-Г< Також зробив перехідник під рідну повітряну каструлю, недоведеться мудрувати із забором повітря, все стане. Рідне)
